Ngàm Gắn Cảm Biến Gia Tốc ADXL345 Cho Đầu In 3D Chắc Chắn

Ngàm gắn cảm biến gia tốc ADXL345 cho đầu in 3D

Đối với cộng đồng đam mê in 3D, việc tinh chỉnh máy in để đạt được chất lượng bản in tối ưu là một công việc đầy thú vị nhưng cũng không ít thử thách. Một trong những công cụ quan trọng nhất để hiệu chuẩn tính năng Input Shaping chính là cảm biến gia tốc ADXL345. Để giúp bạn cố định cảm biến này một cách chắc chắn và chính xác lên đầu in của máy, mình xin giới thiệu mẫu ngàm (bracket) chuyên dụng dành riêng cho ADXL345. Đây là giải pháp hữu hiệu giúp bạn đo lường độ rung lắc của đầu in, từ đó tối ưu hóa tốc độ và chất lượng bề mặt bản in một cách hiệu quả nhất.

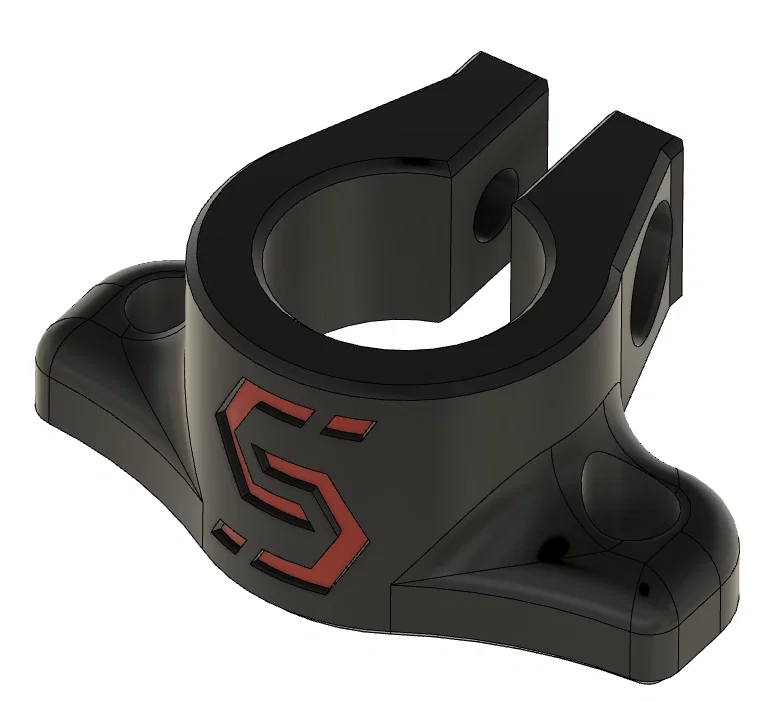

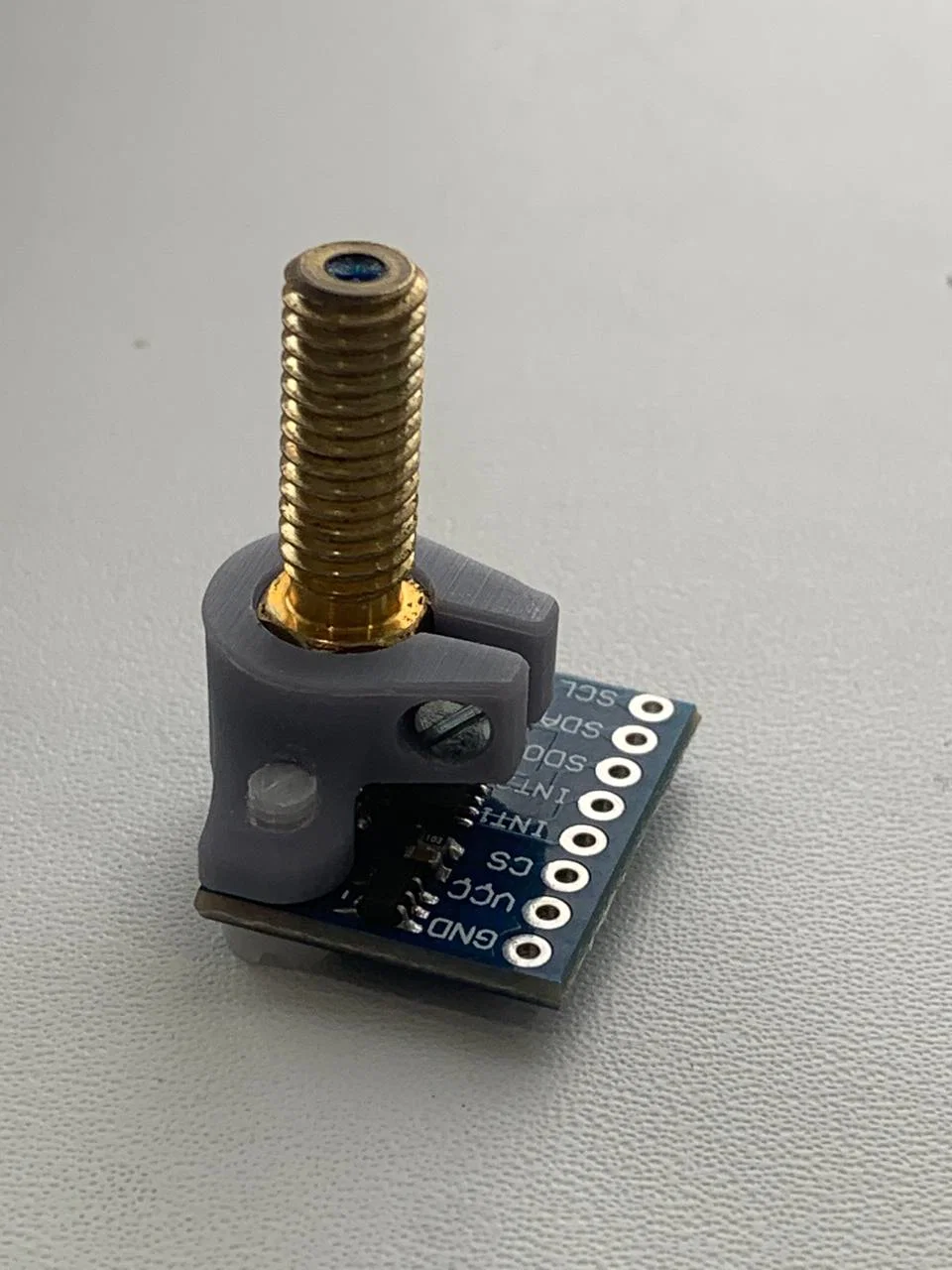

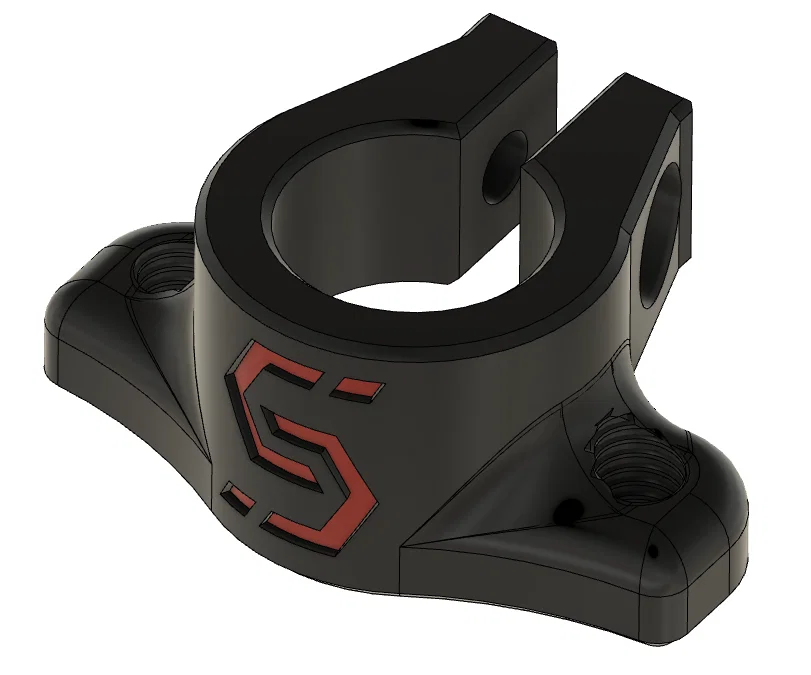

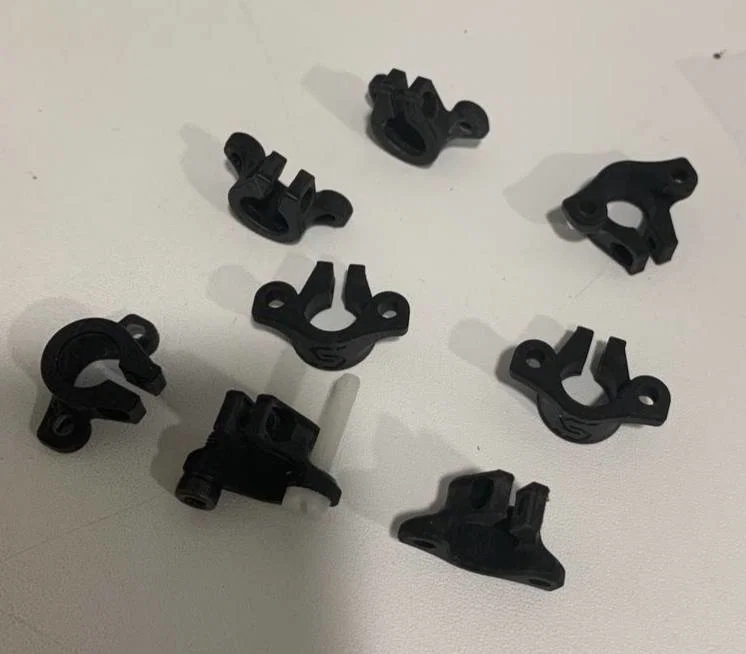

Thiết kế này được tối ưu hóa để gắn trực tiếp lên cụm đầu in, đảm bảo sự ổn định tối đa trong suốt quá trình đo đạc. Mẫu thiết kế bao gồm hai phiên bản khác nhau để phù hợp với quy trình sản xuất của từng người dùng: một bản có sẵn ren (phù hợp nếu bạn dùng máy in resin SLA) và một bản không có ren (dành cho anh em dùng máy in FDM thông dụng). Việc lựa chọn đúng phiên bản sẽ giúp quá trình lắp đặt trở nên nhẹ nhàng và tiết kiệm thời gian hơn rất nhiều.

Để hoàn thiện lắp ráp mẫu ngàm này, bạn cần chuẩn bị một số linh kiện bổ sung (BOM) cơ bản. Dưới đây là những lưu ý quan trọng để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và bền bỉ:

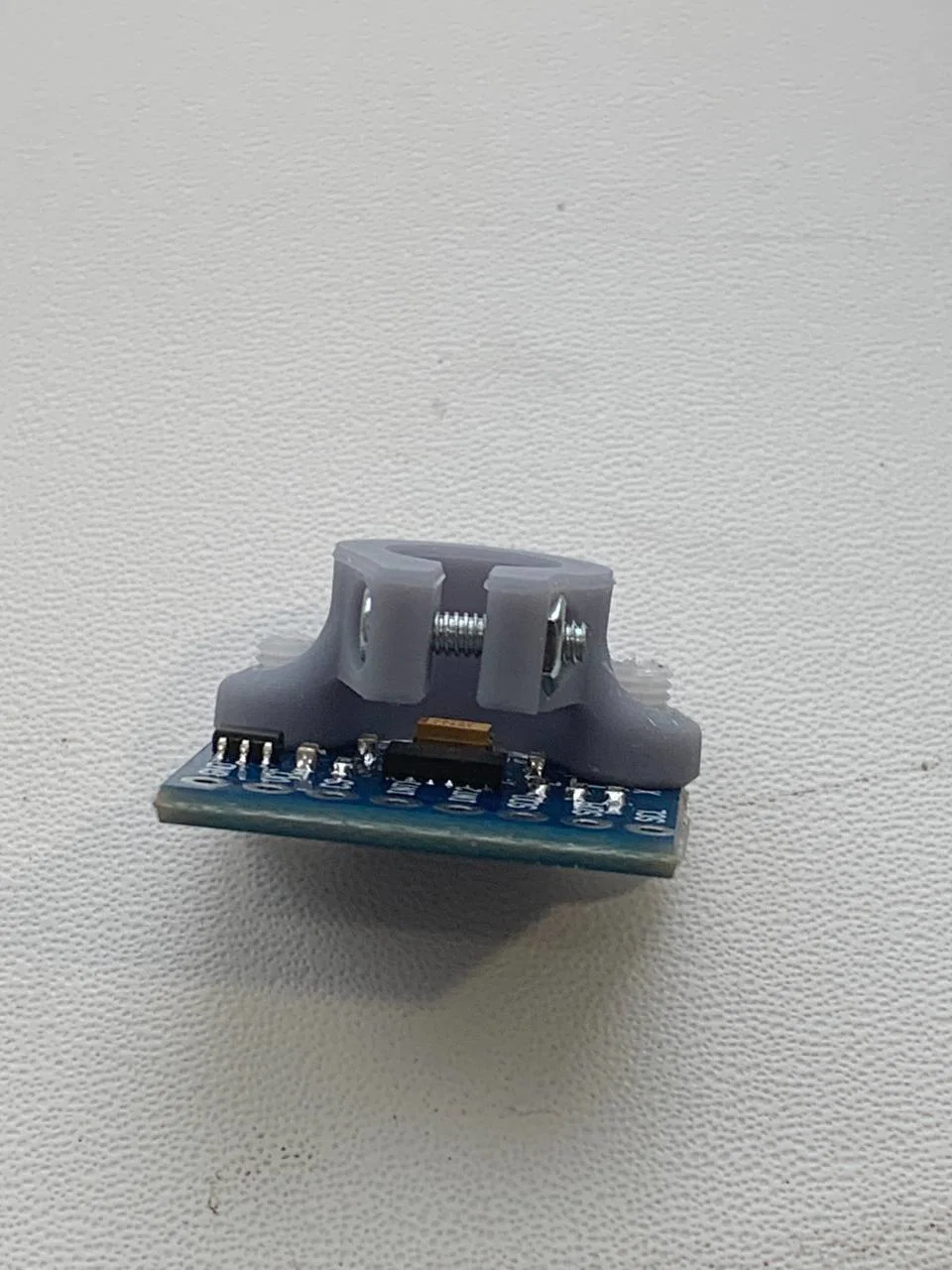

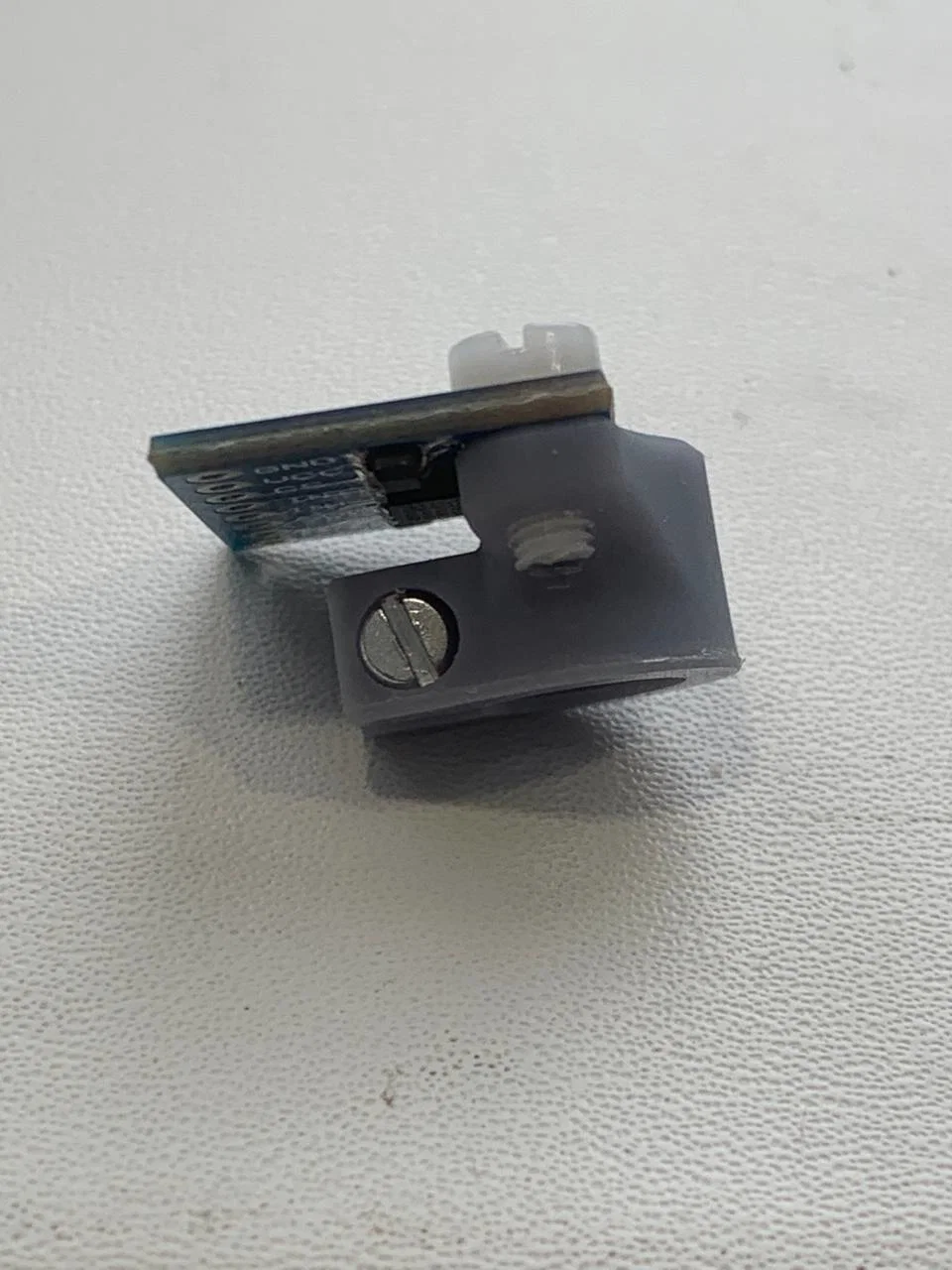

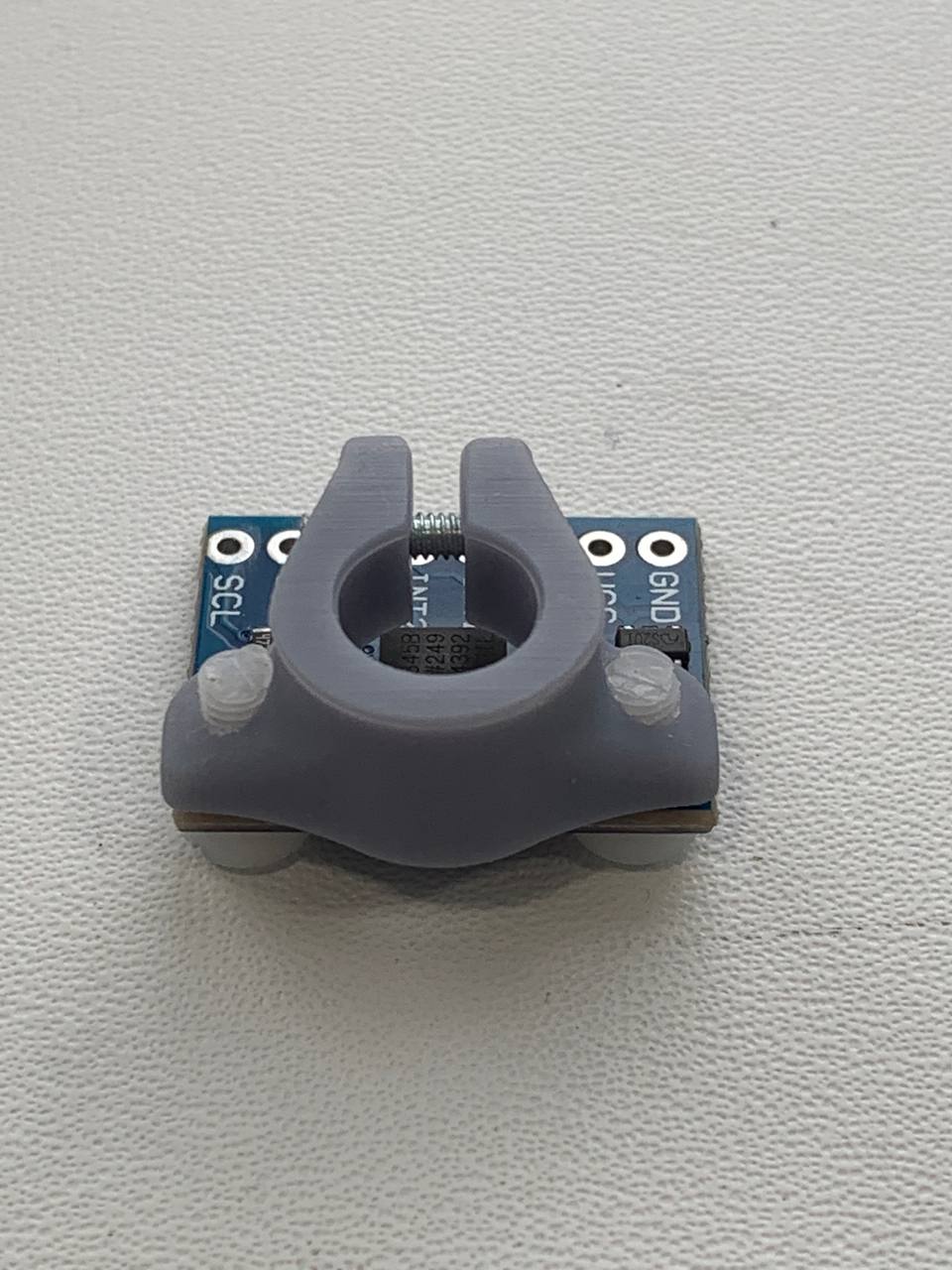

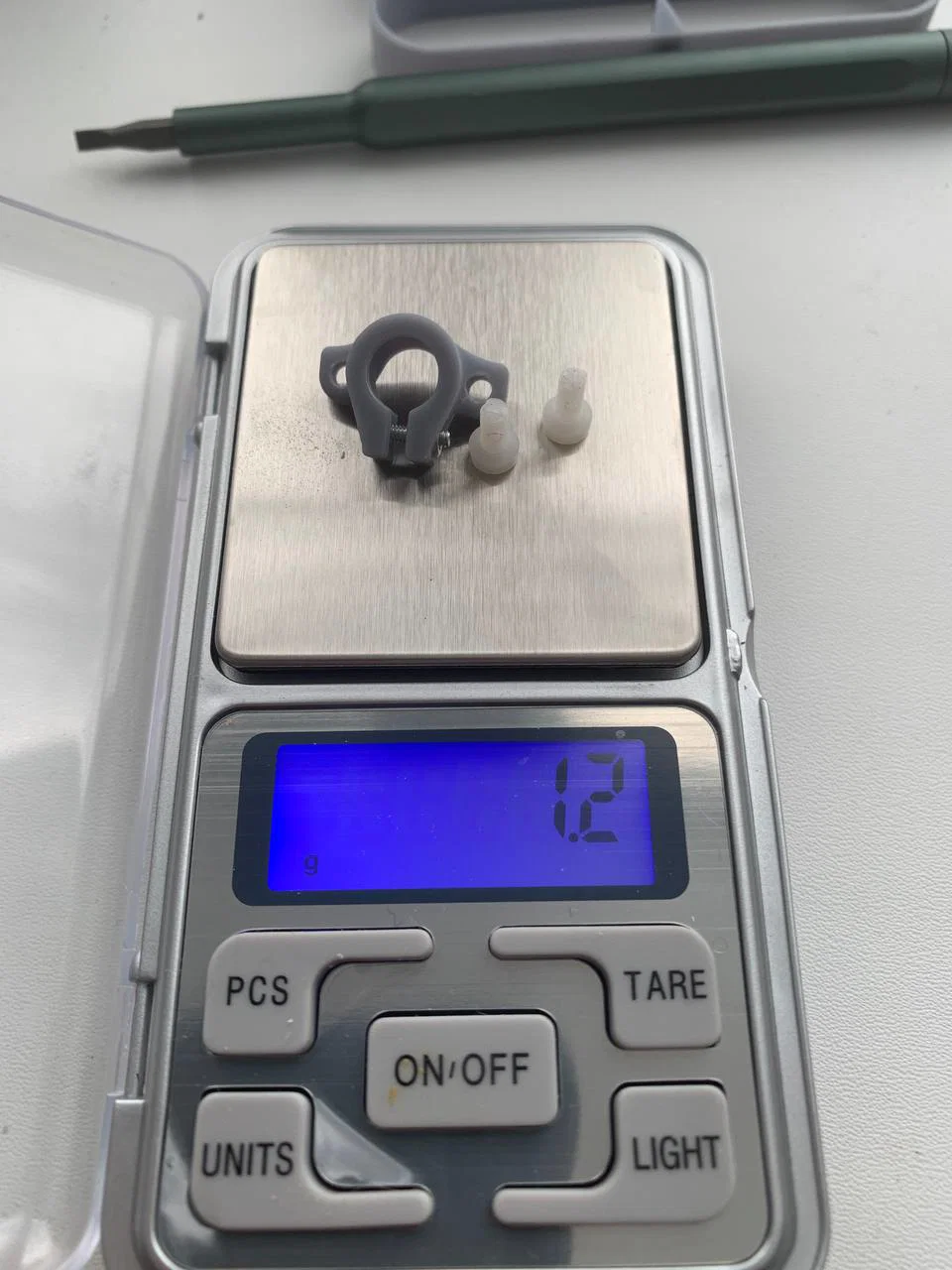

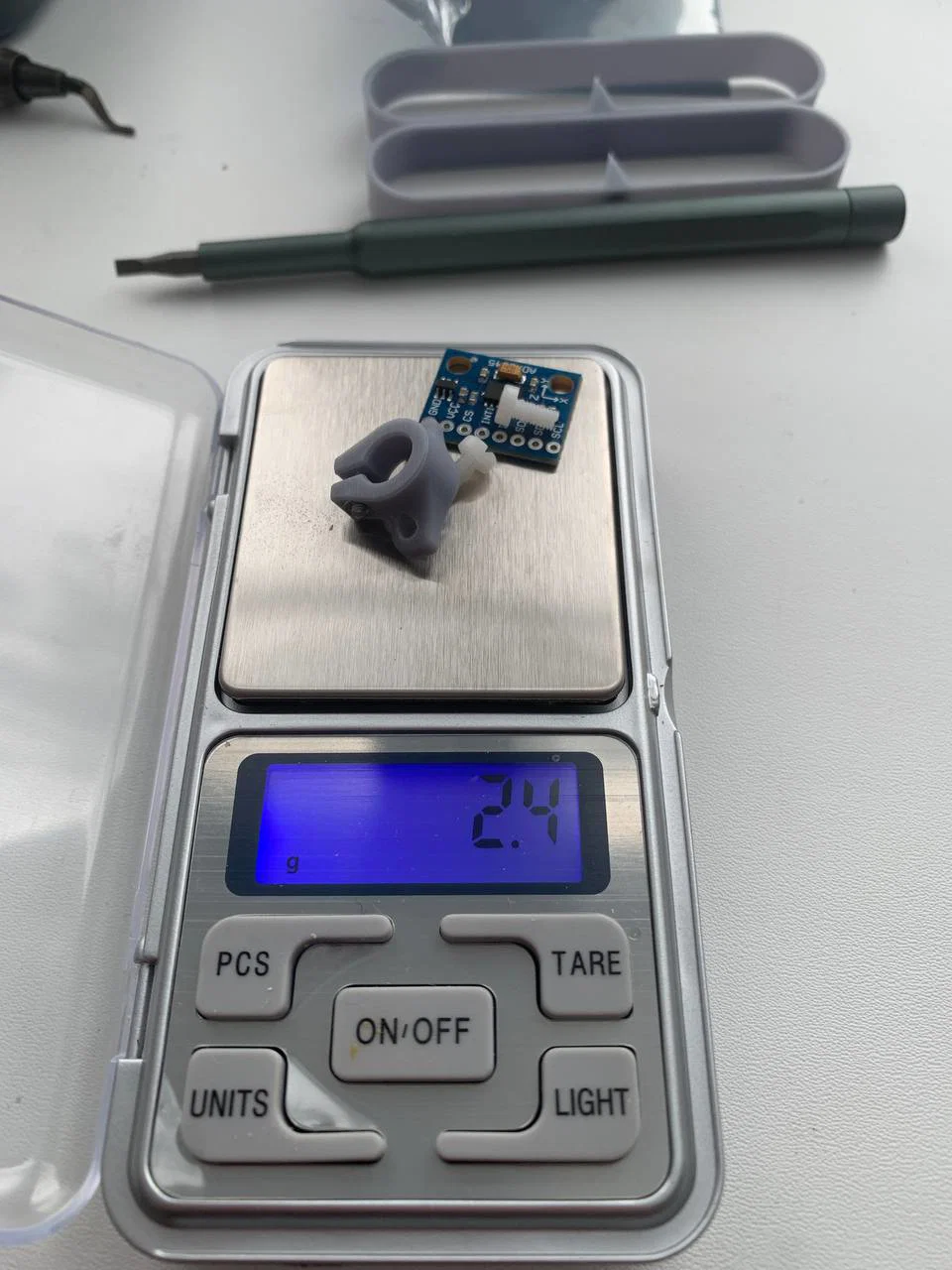

• Danh sách linh kiện: Bạn cần 2 ốc M36 (khuyên dùng chất liệu nylon để giảm khối lượng), 1 ốc M28 và 1 đai ốc M2 để cố định cảm biến.
• Lựa chọn vật liệu in: Nếu in bằng FDM, bạn nên sử dụng nhựa PETG hoặc ABS để đảm bảo khả năng chịu nhiệt tốt, tránh biến dạng khi để gần khu vực đầu in.
• Phiên bản in ấn: Hãy chọn file có ren nếu bạn có máy in SLA để tận dụng độ chính xác cao, hoặc file không ren nếu dùng máy in FDM để dễ dàng bắt ốc trực tiếp.
• Lưu ý khi lắp đặt: Hãy đảm bảo siết ốc vừa tay, tránh siết quá chặt gây nứt vỡ các chi tiết nhựa mỏng trên ngàm.
• Hiệu quả sử dụng: Việc gắn cố định ADXL345 giúp dữ liệu đo Input Shaping chính xác hơn, hỗ trợ đắc lực cho các firmware như Klipper trong việc khử rung lắc hiệu quả.
• Kiểm tra độ rung: Sau khi lắp xong, hãy kiểm tra kỹ để đảm bảo cảm biến không bị lỏng lẻo, giúp máy nhận diện chính xác các rung động tần số cao.
