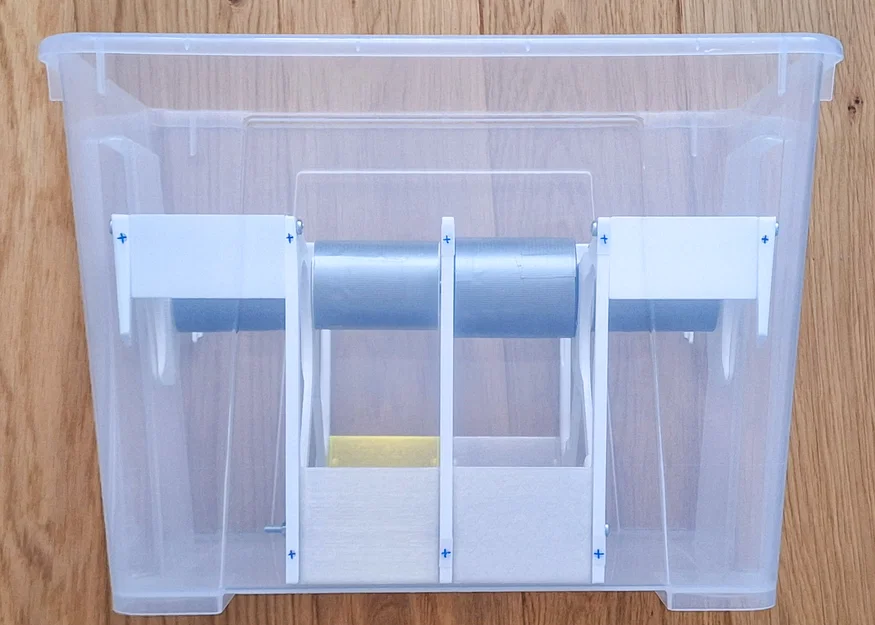

Samla 22L All-in-One: Hộp sấy nhựa đa năng, tích hợp bộ tự cuốn cho 4 cuộn nhựa

Chào bạn,

Tôi đã dùng hộp Samla 22L - All-in-One - Compact Drybox này hơn một năm nay rồi. Mọi thứ vẫn hoạt động trơn tru, không gặp vấn đề gì cả. Giờ là lúc để thêm khay đựng hạt hút ẩm (silica gel) và vài cải tiến nhỏ. Tôi đã tiếp thu các góp ý và dưới đây là tóm tắt những tính năng mới của thiết kế này:

Cập nhật lớn ngày 29.4.2024

• Các hộp chứa Silica gel tương thích hoàn toàn với phiên bản cũ V1 và V1b. Chỉ cần in thêm giá đỡ, bắt vít vào các thanh xương và gắn hộp vào.

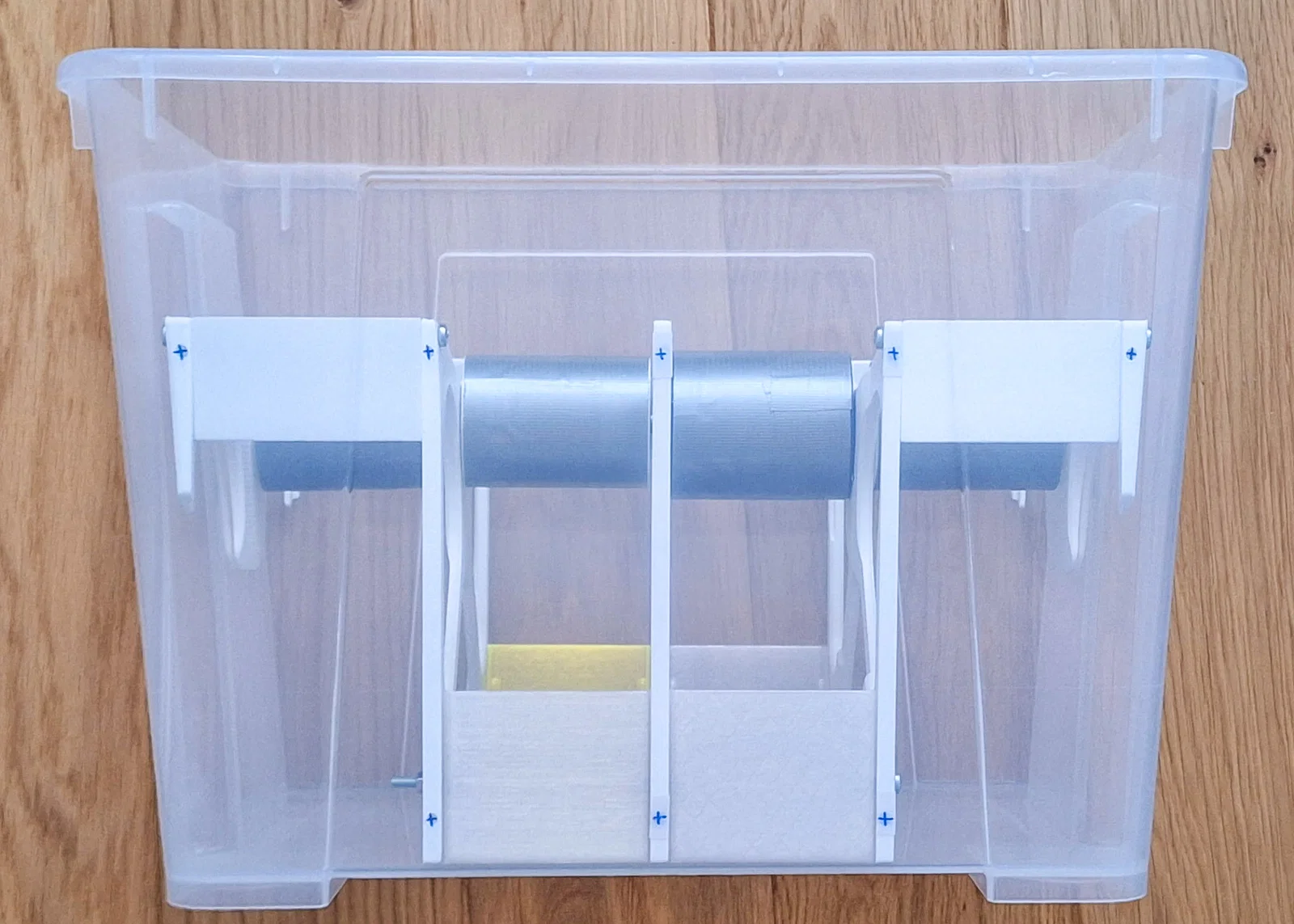

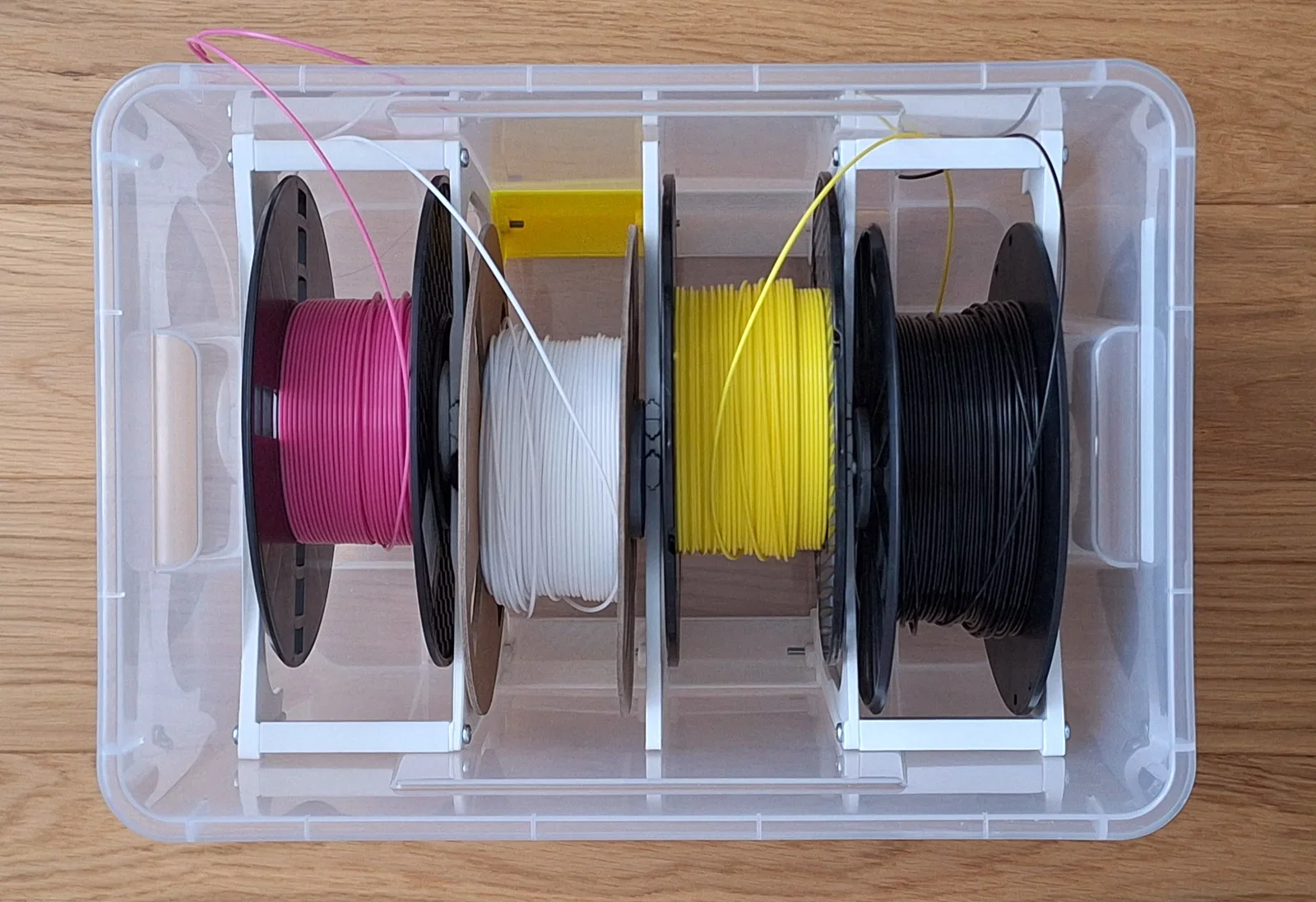

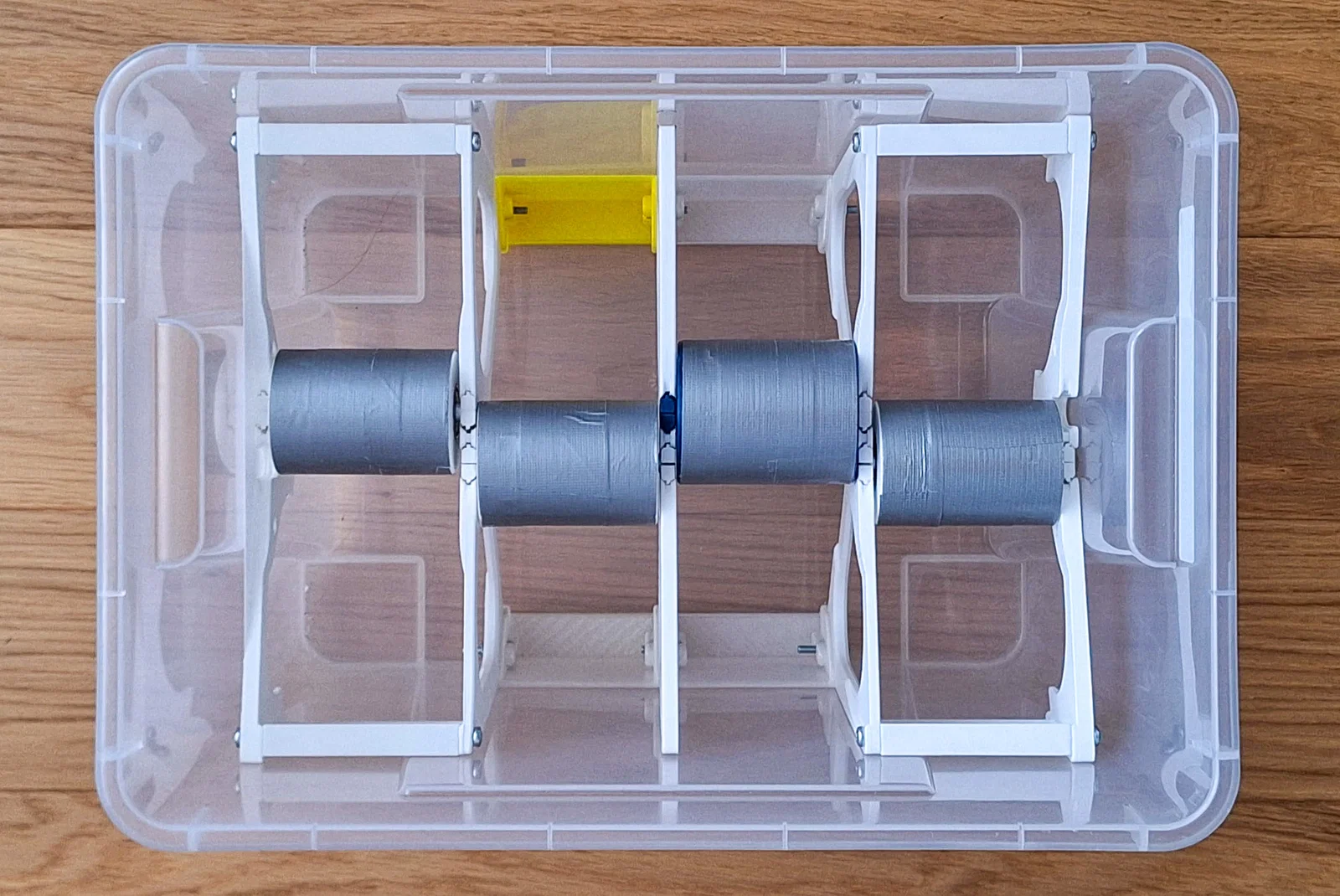

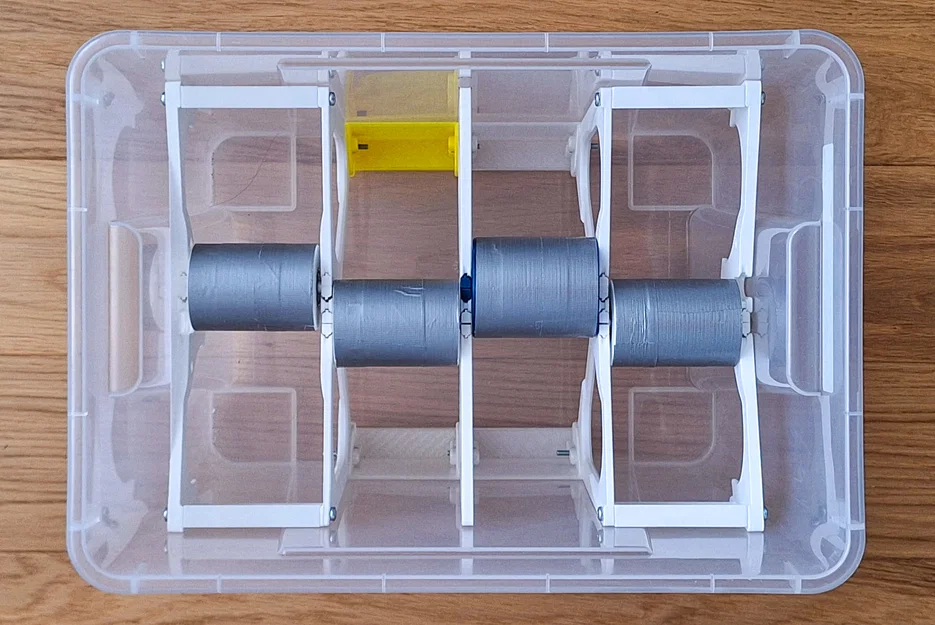

• Để được 4 cuộn nhựa cùng lúc trong hộp SAMLA 22L nhỏ gọn
  • 4 cuộn nhựa 1kg, đường kính tối đa 205mm và độ dày 70mm

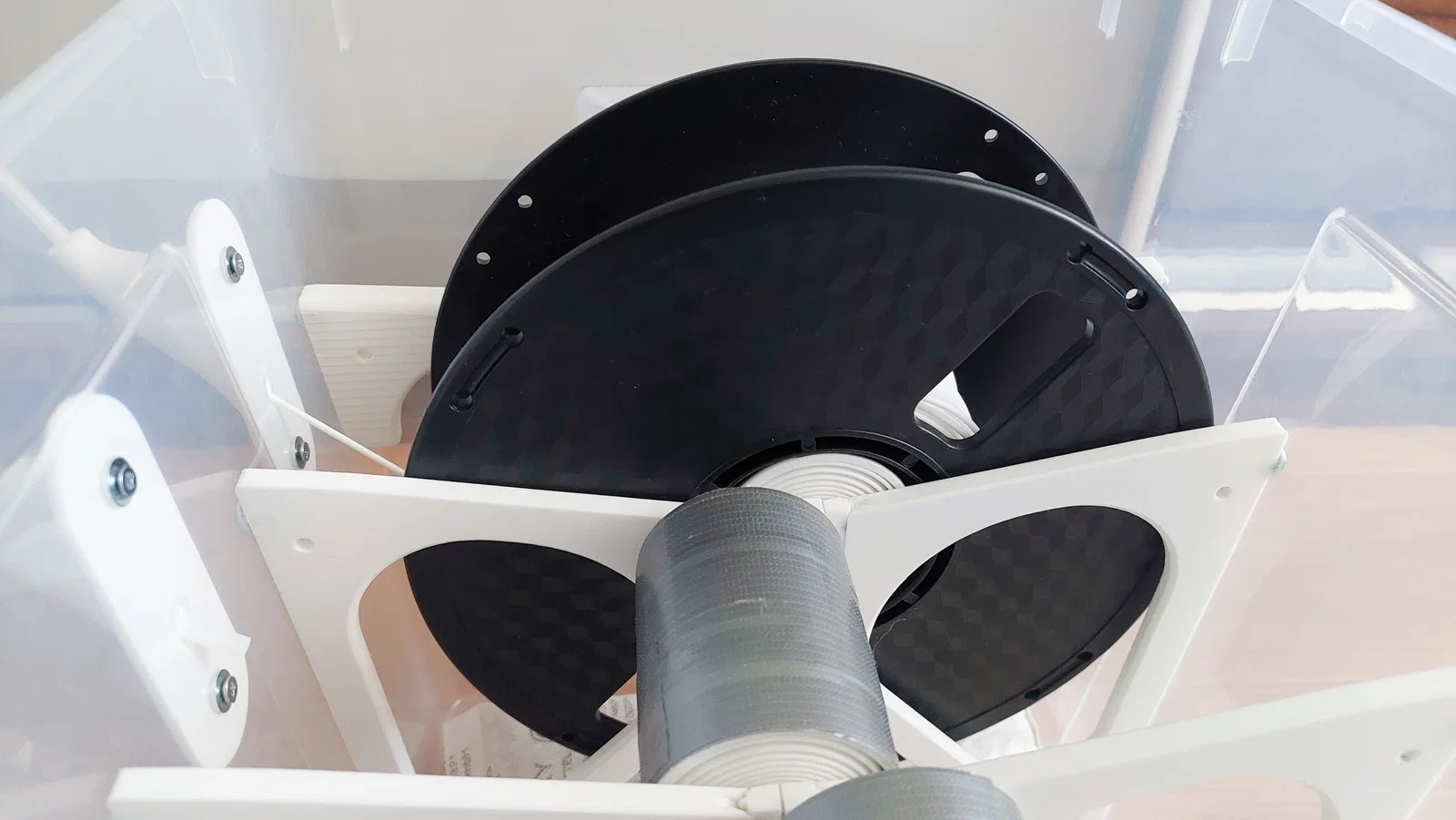

  • Trục trung tâm riêng biệt cho từng cuộn nhựa
  • Tương thích với cả cuộn nhựa và cuộn bìa carton (Prusa, Gembird,…)

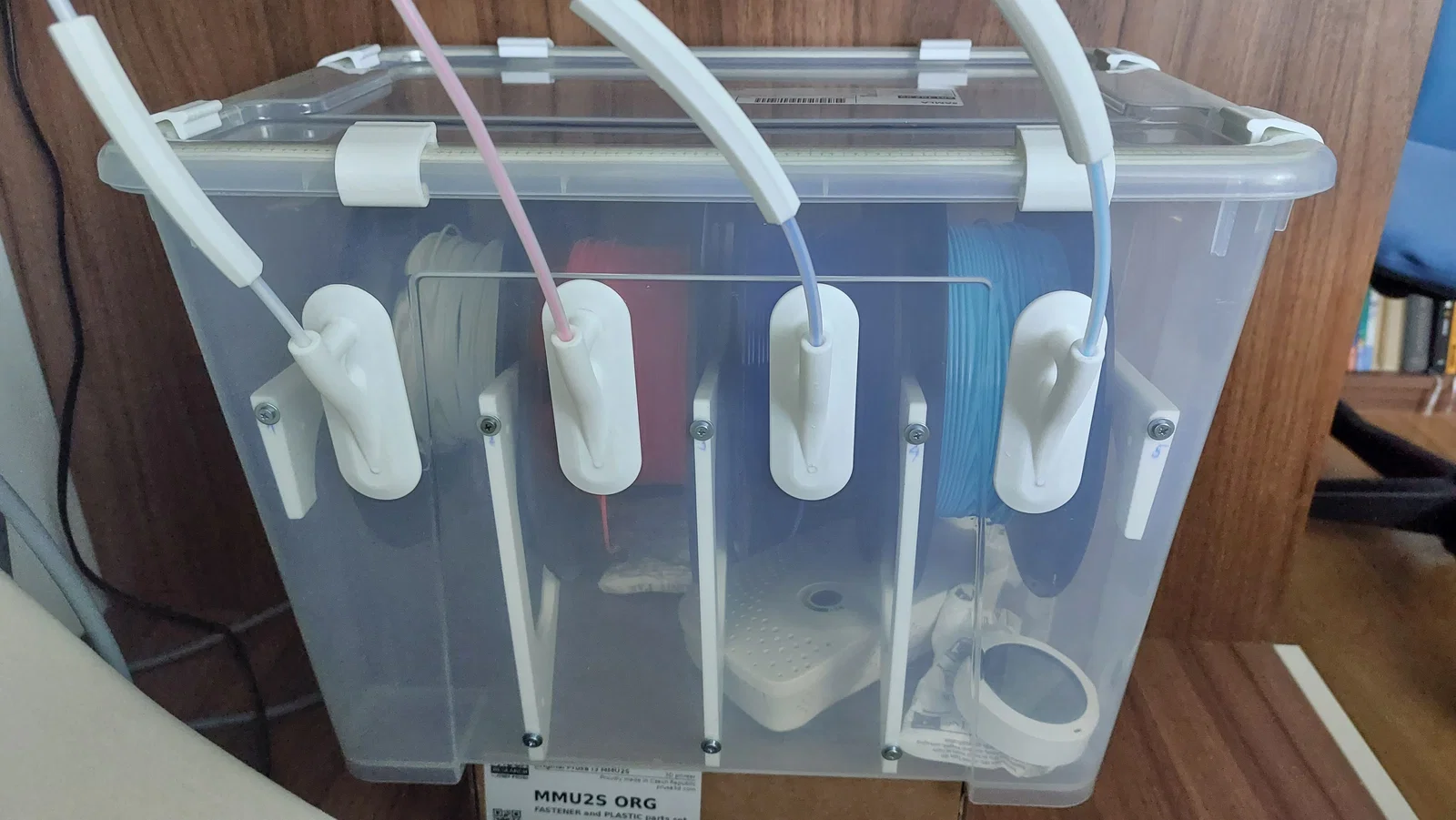

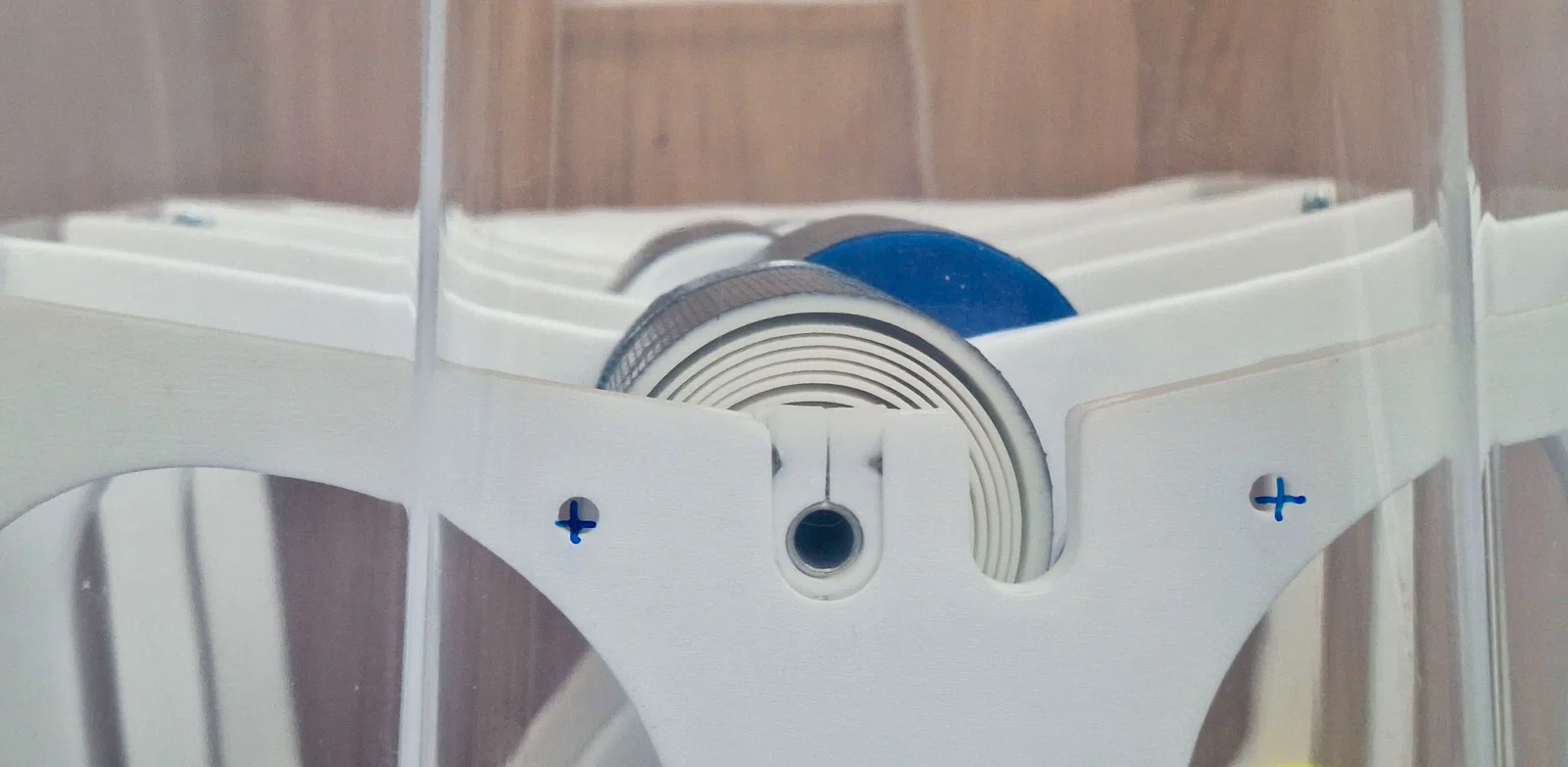

• Bộ tự cuốn nhựa (Spool Auto-Rewinder), thay thế bộ đệm MMU gốc
  • Nhựa thừa được tự động cuốn ngược lại vào cuộn khi thay đổi màu sắc
  • Đơn giản, hiệu quả và không cần bảo trì. Tôi chưa bao giờ bị rối hay kẹt nhựa.

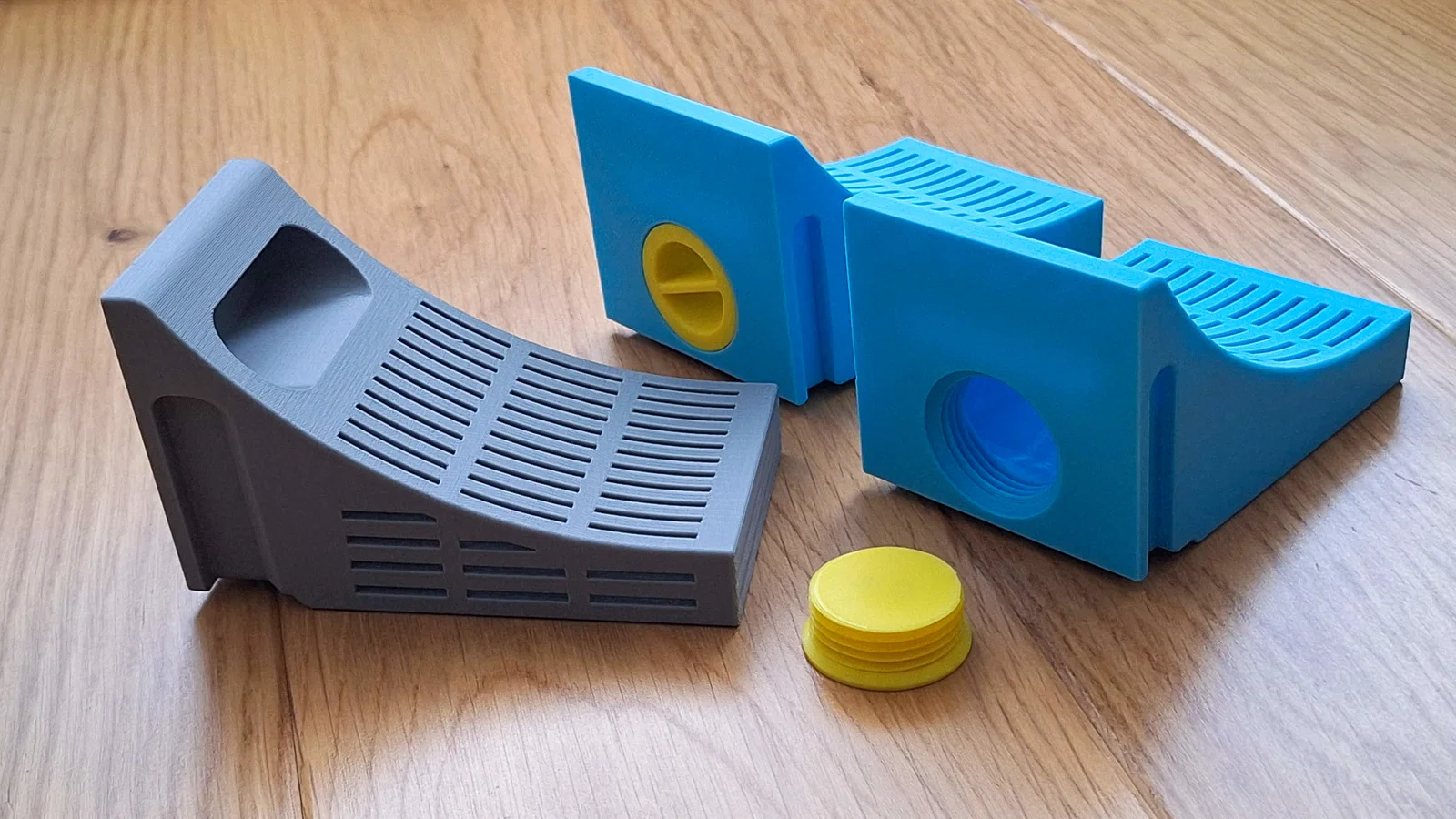

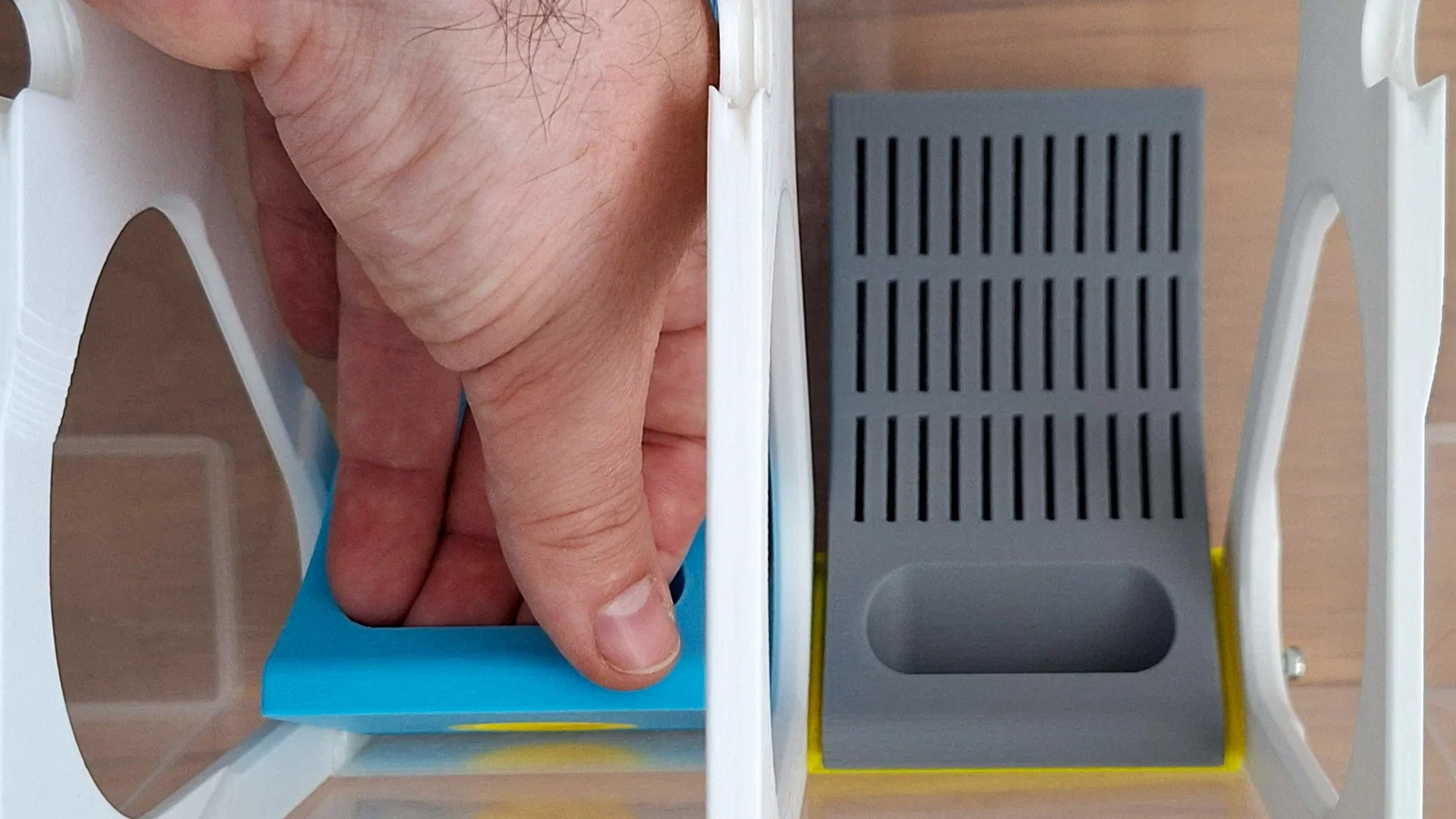

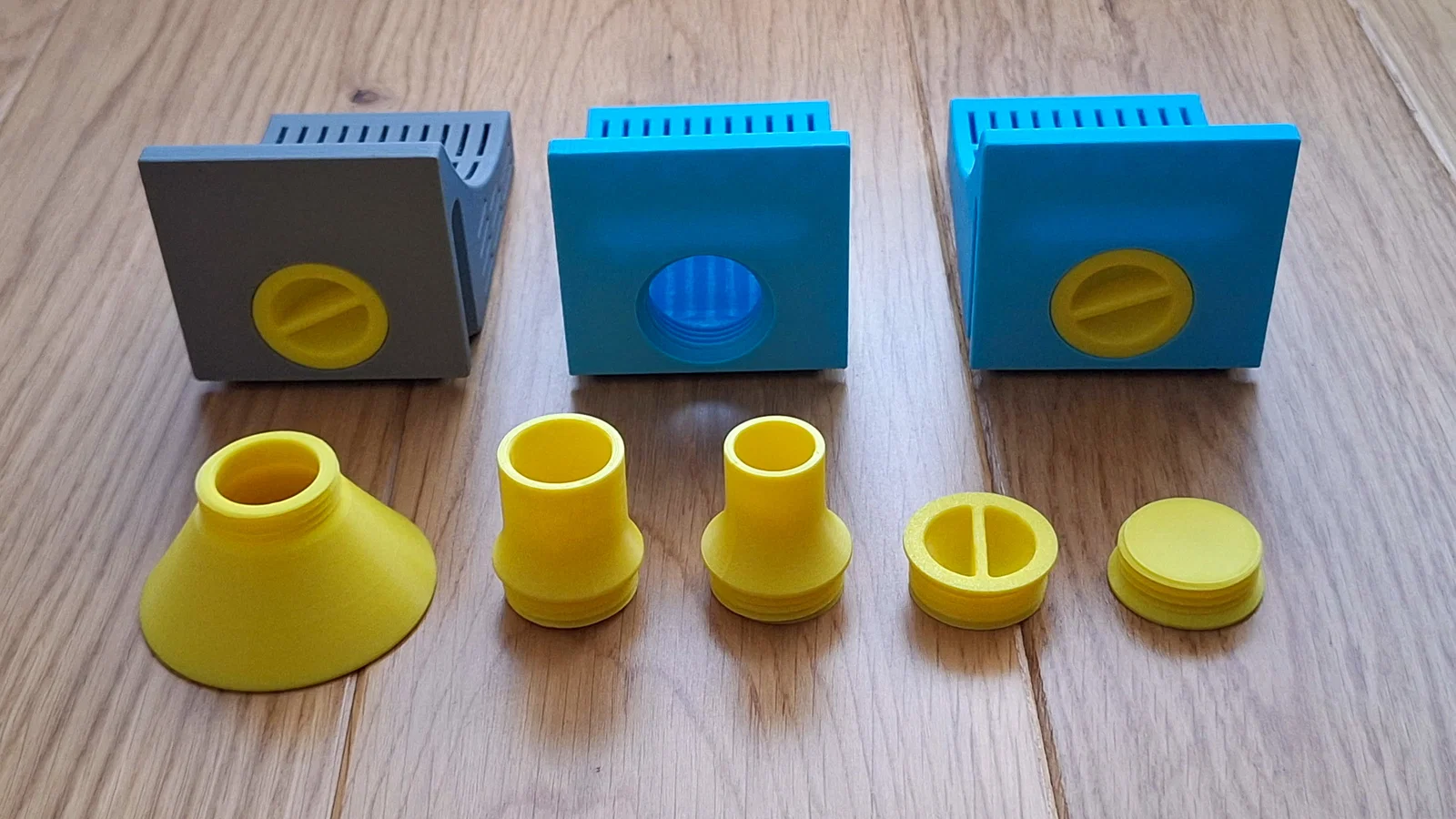

• Tích hợp hộp chứa hạt hút ẩm Silica gel riêng biệt
  • Tương thích ngược, bạn có thể in và lắp vào hộp SAMLA sẵn có
  • Lỗ châm hạt lớn, khóa bằng nắp vặn in 3D

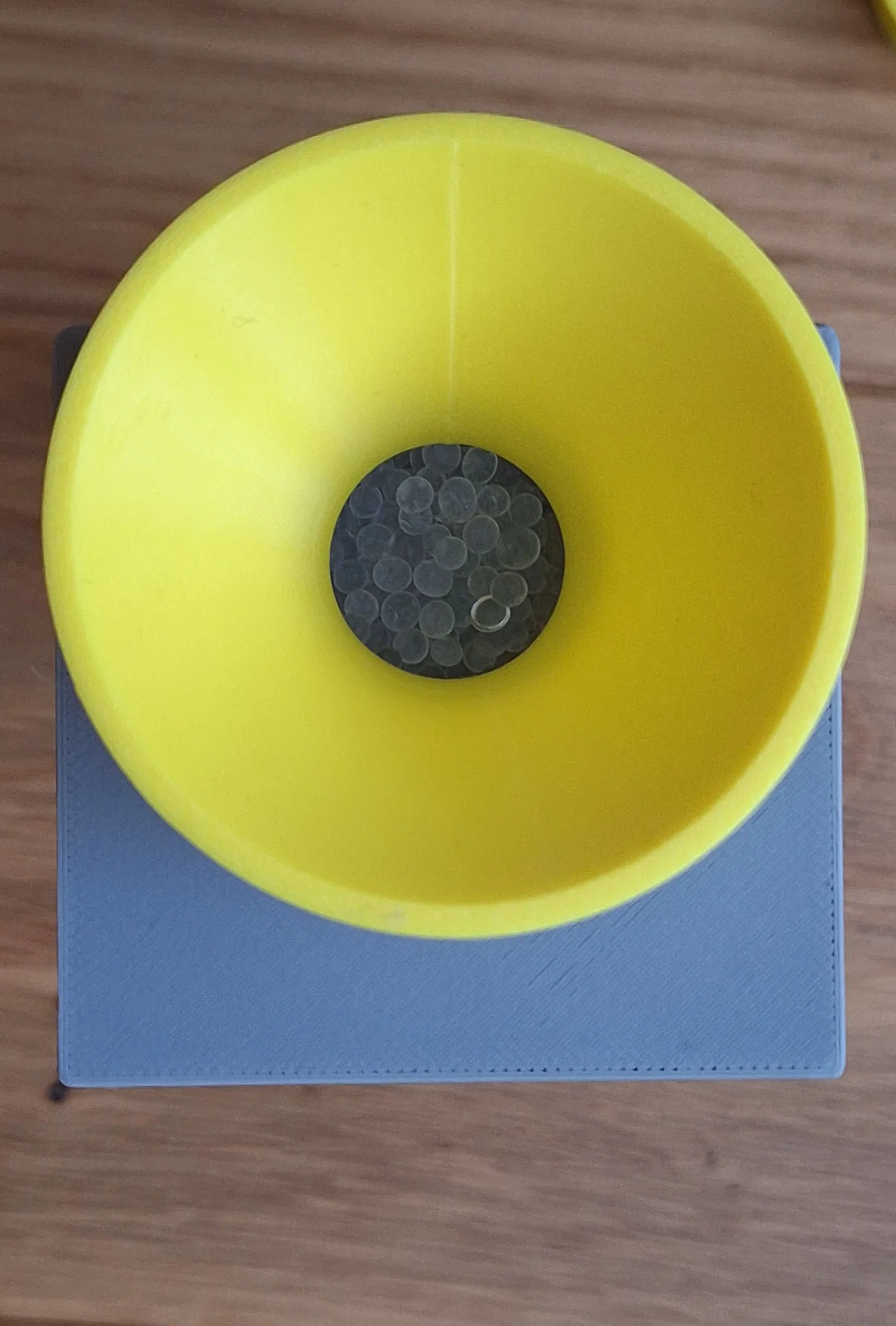

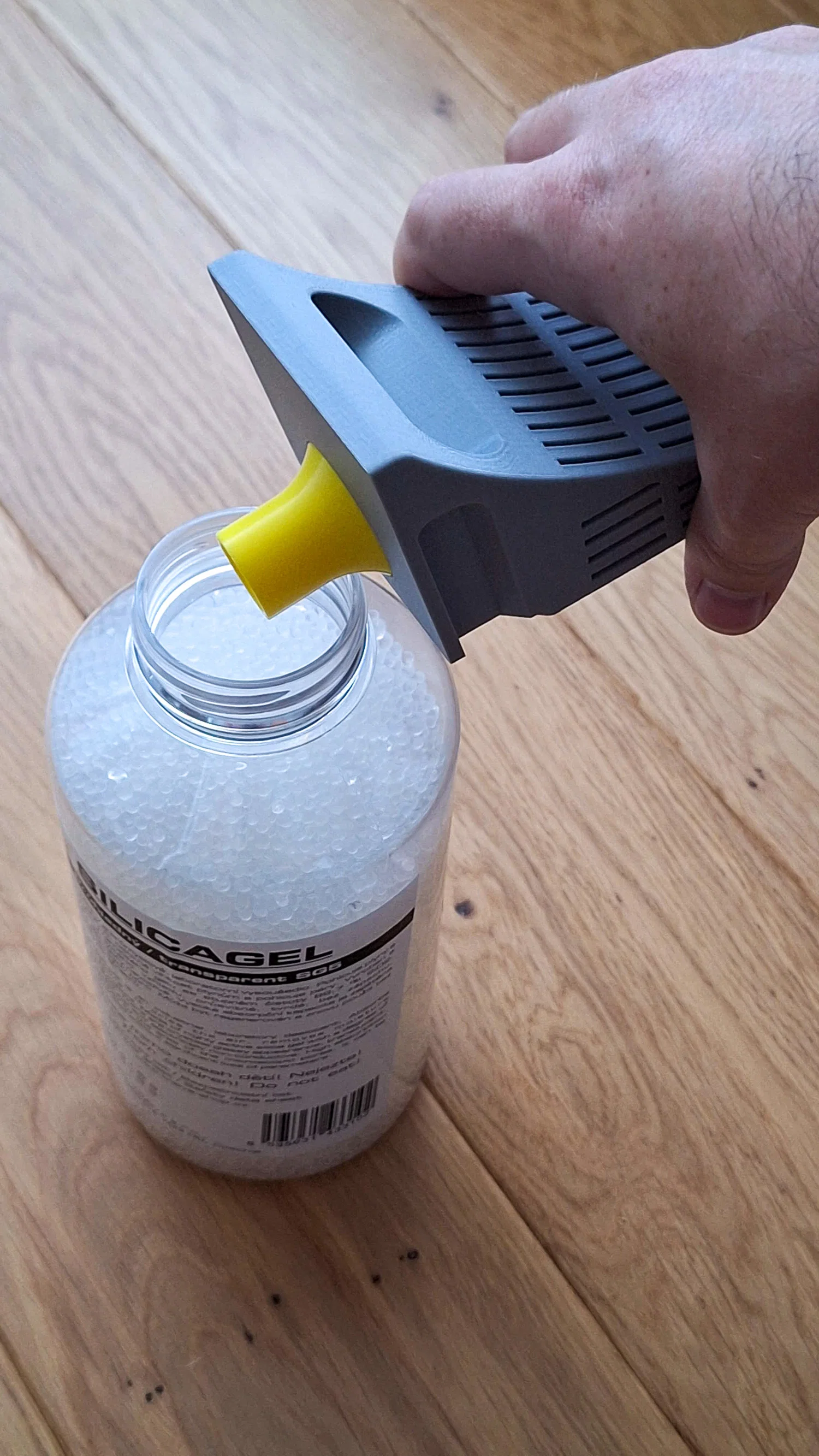

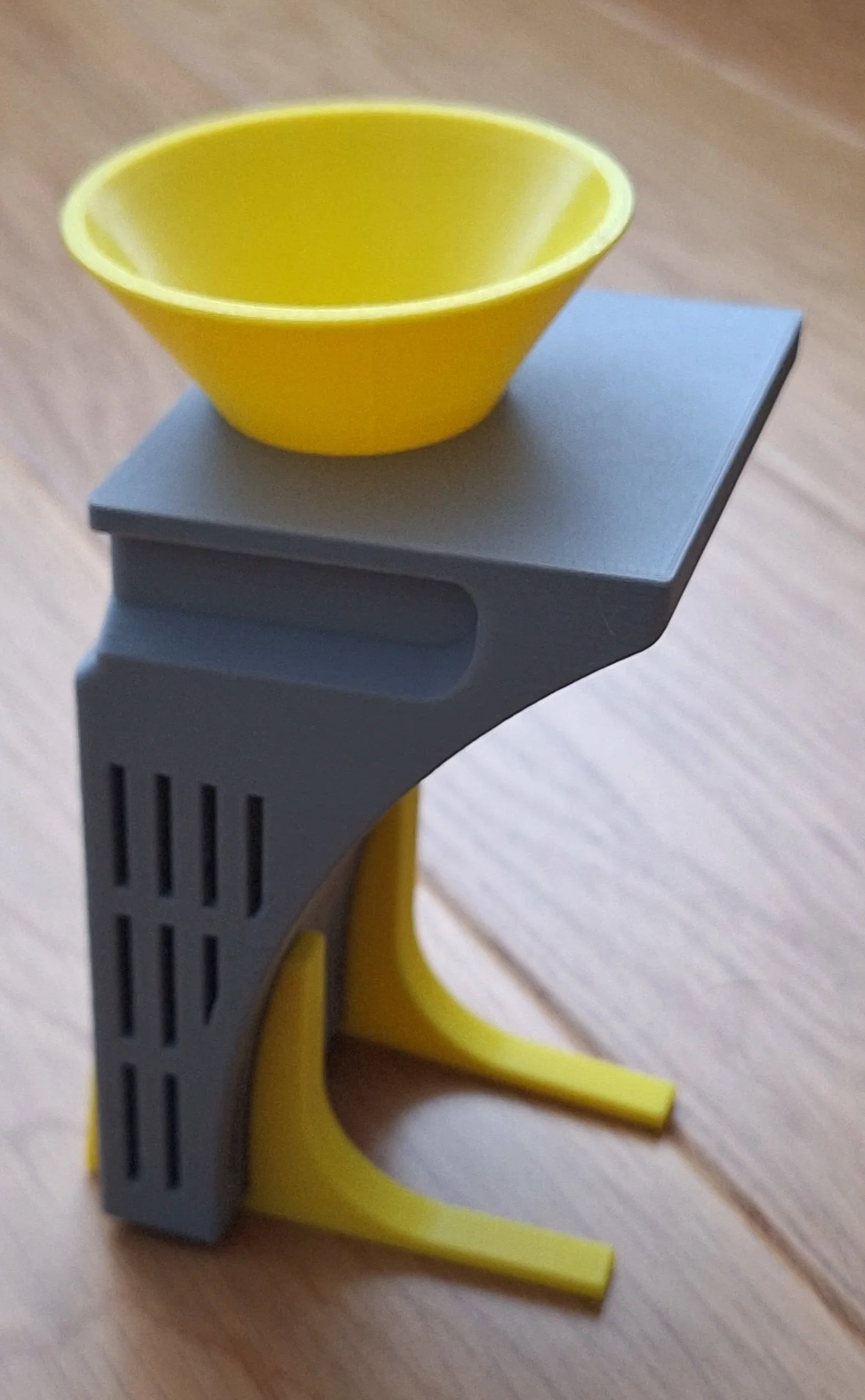

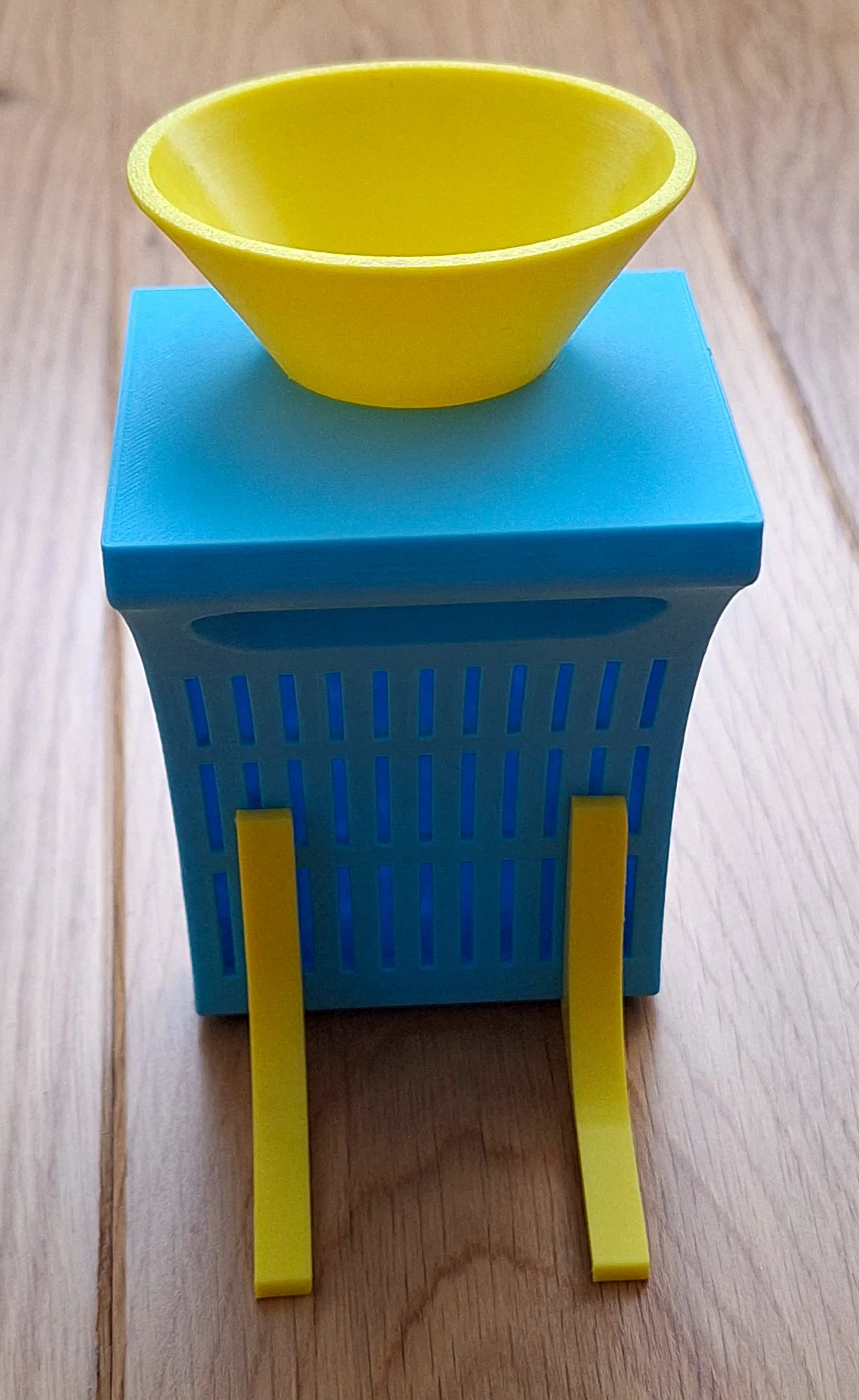

  • Phụ kiện đi kèm gồm phễu để đổ hạt dễ dàng và ống dẫn để xả hạt mà không bị vương vãi

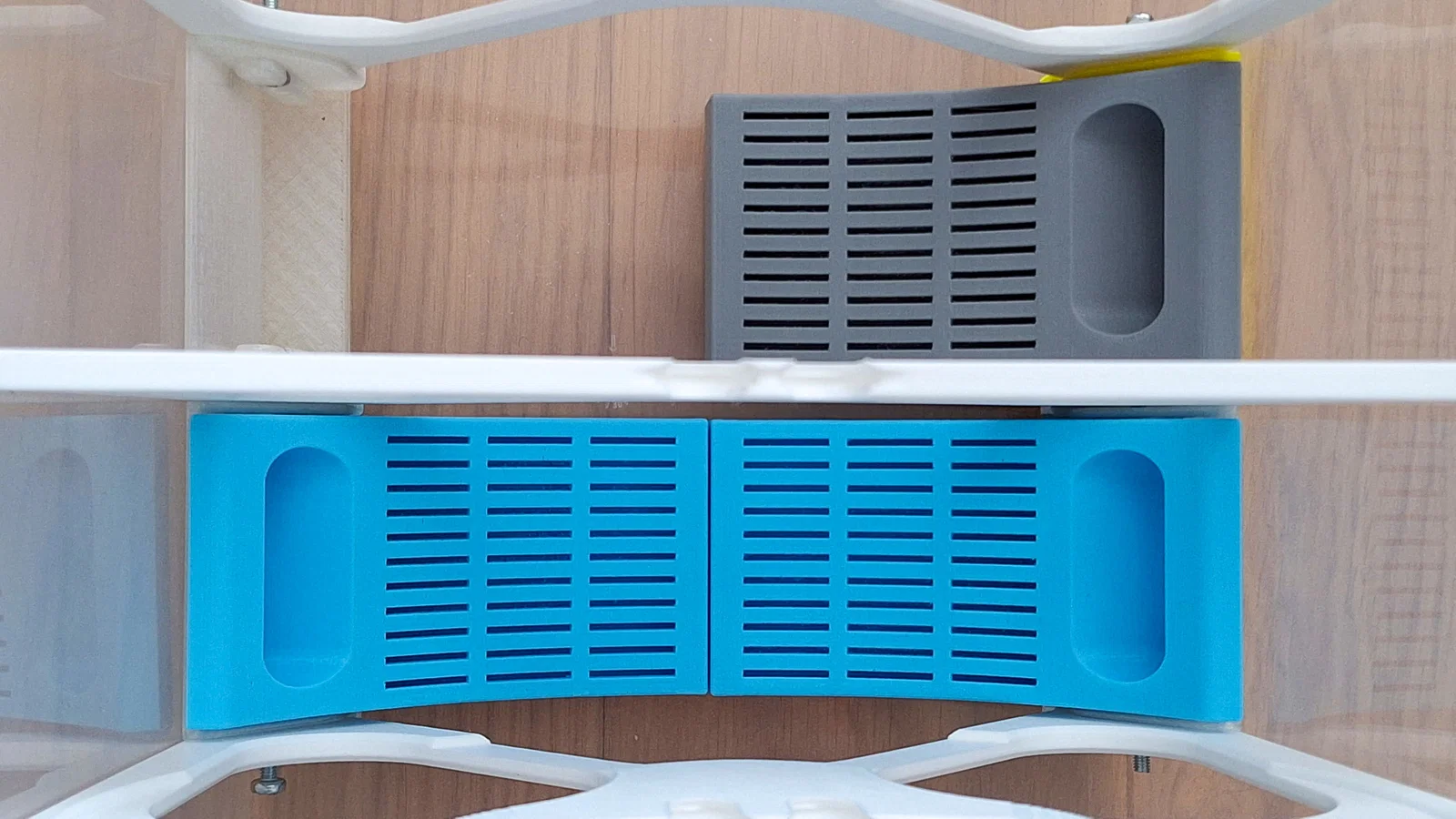

  • Tay cầm lớn và đường ray để cố định vị trí
  • Có thể thay hạt từng hộp một khi cần tái tạo
  • Chứa tối đa 8 hộp trong một thùng Samla 22L, mỗi hộp chứa được 90g silica (tổng cộng 720g)

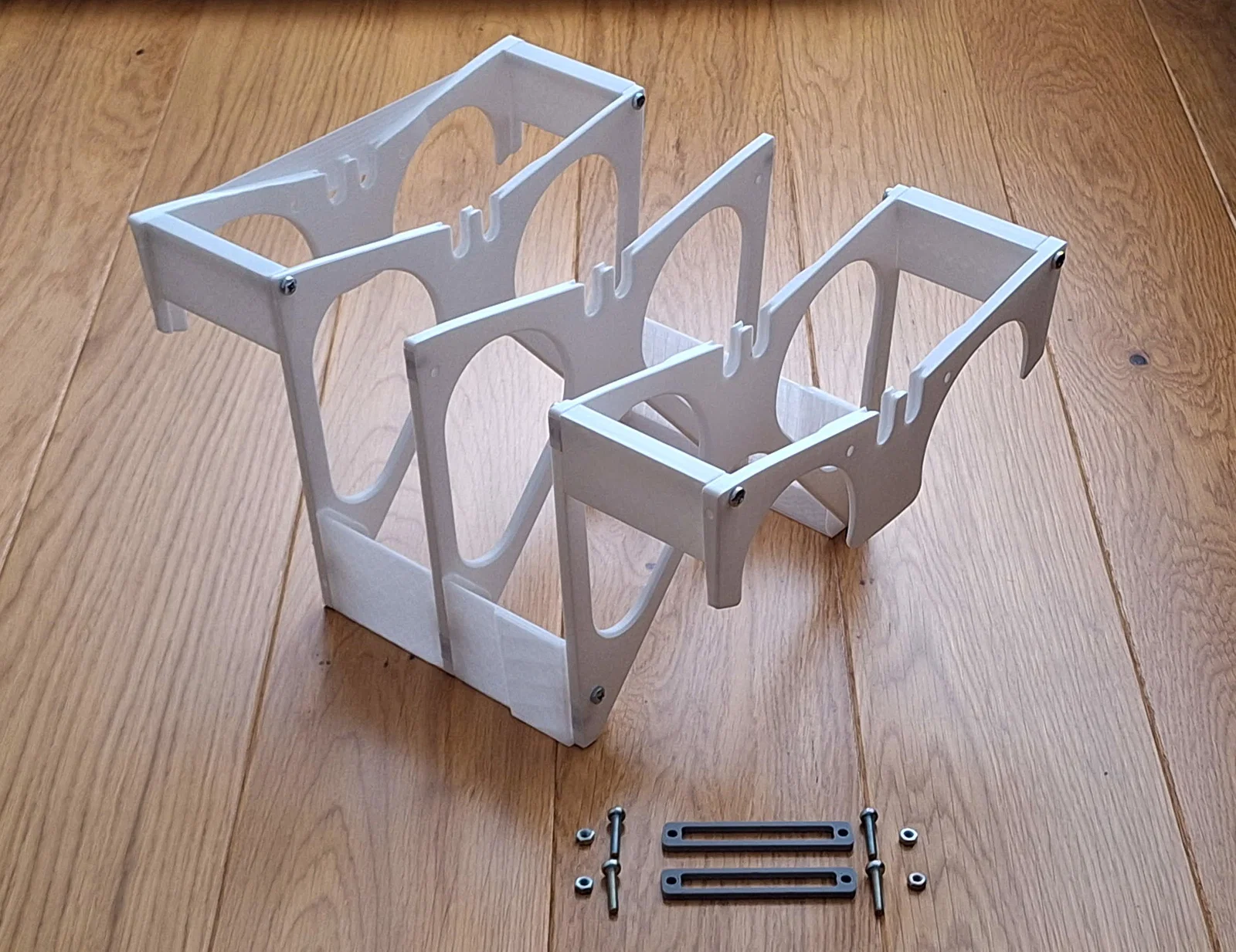

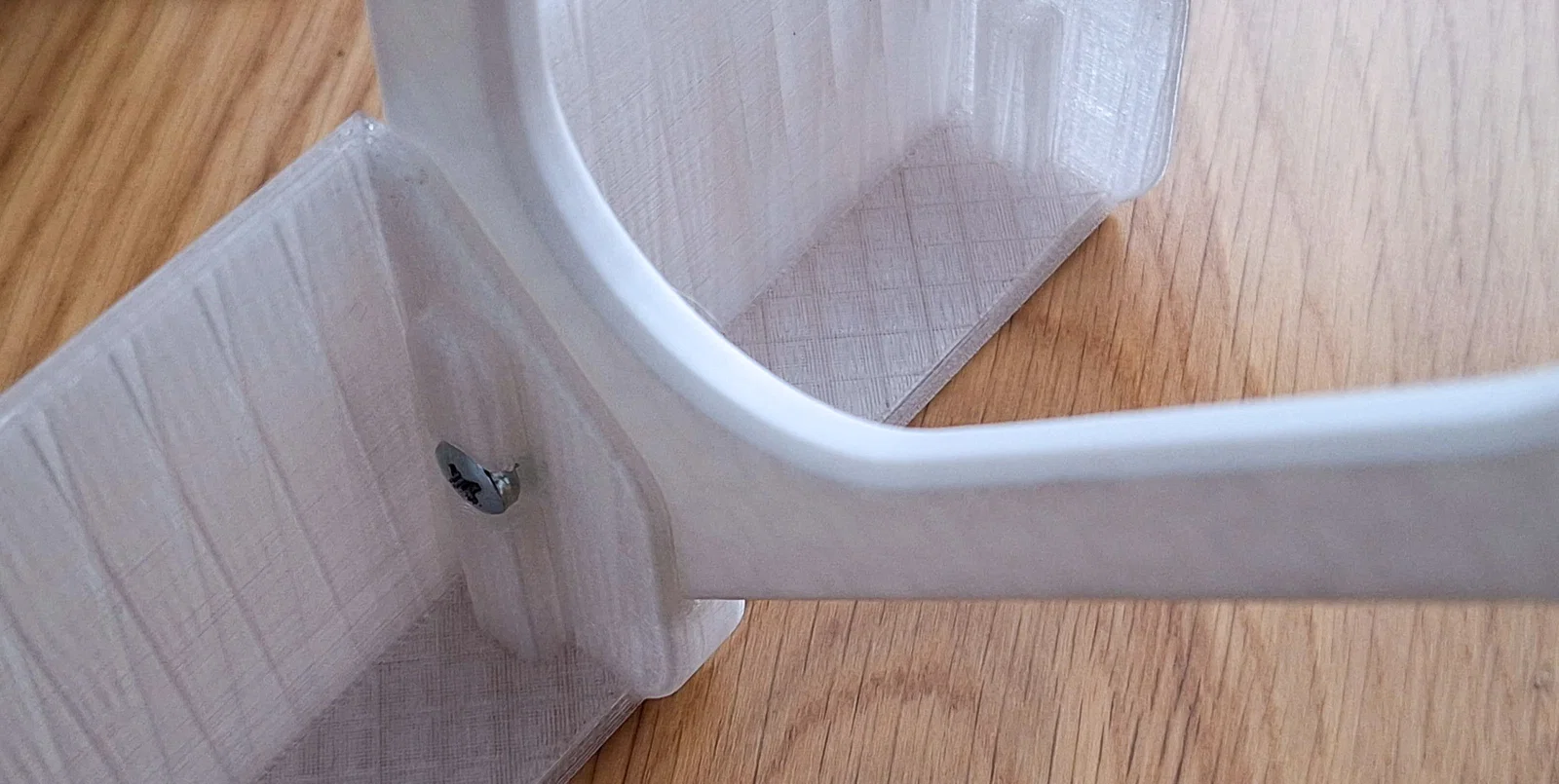

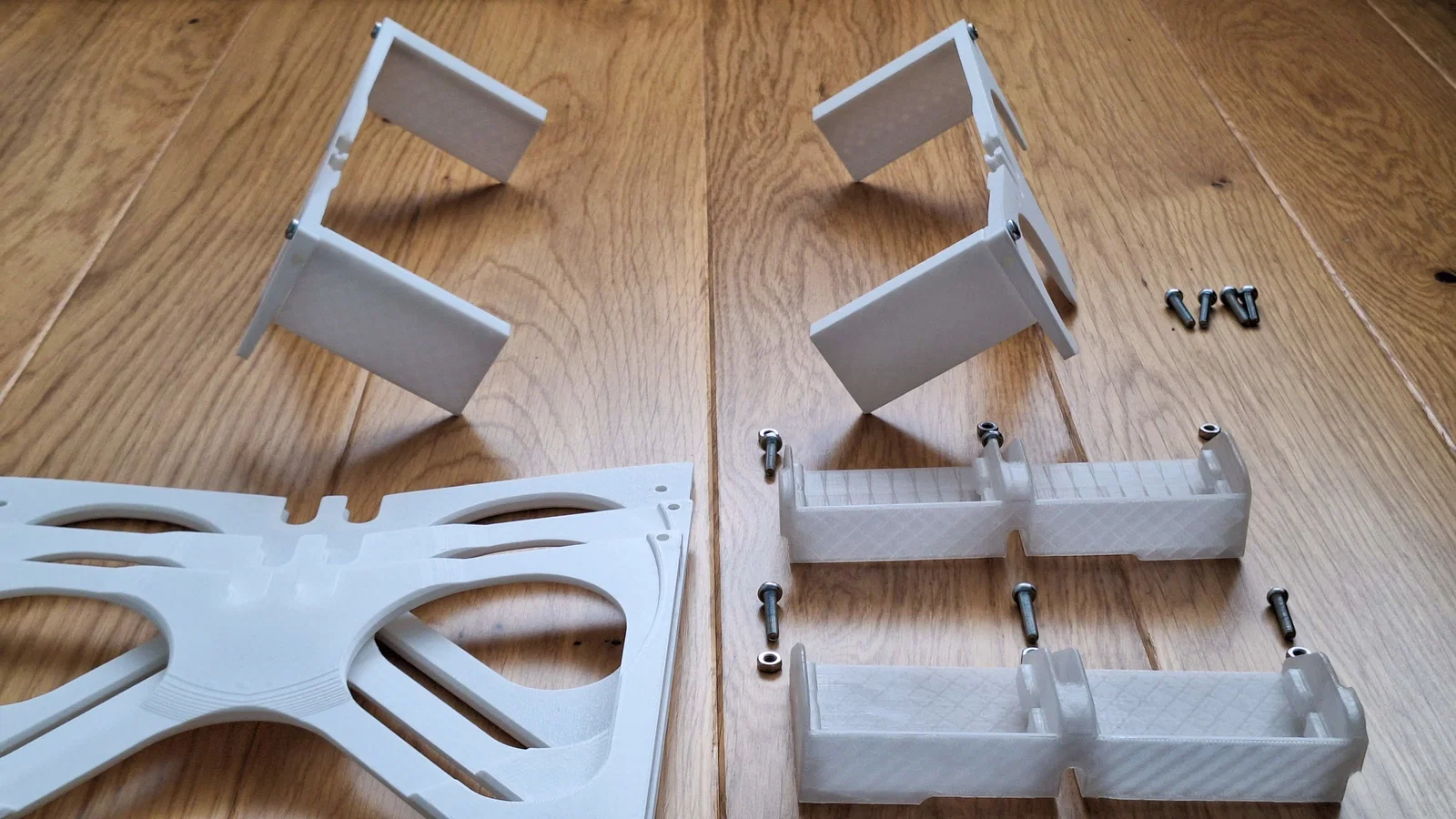

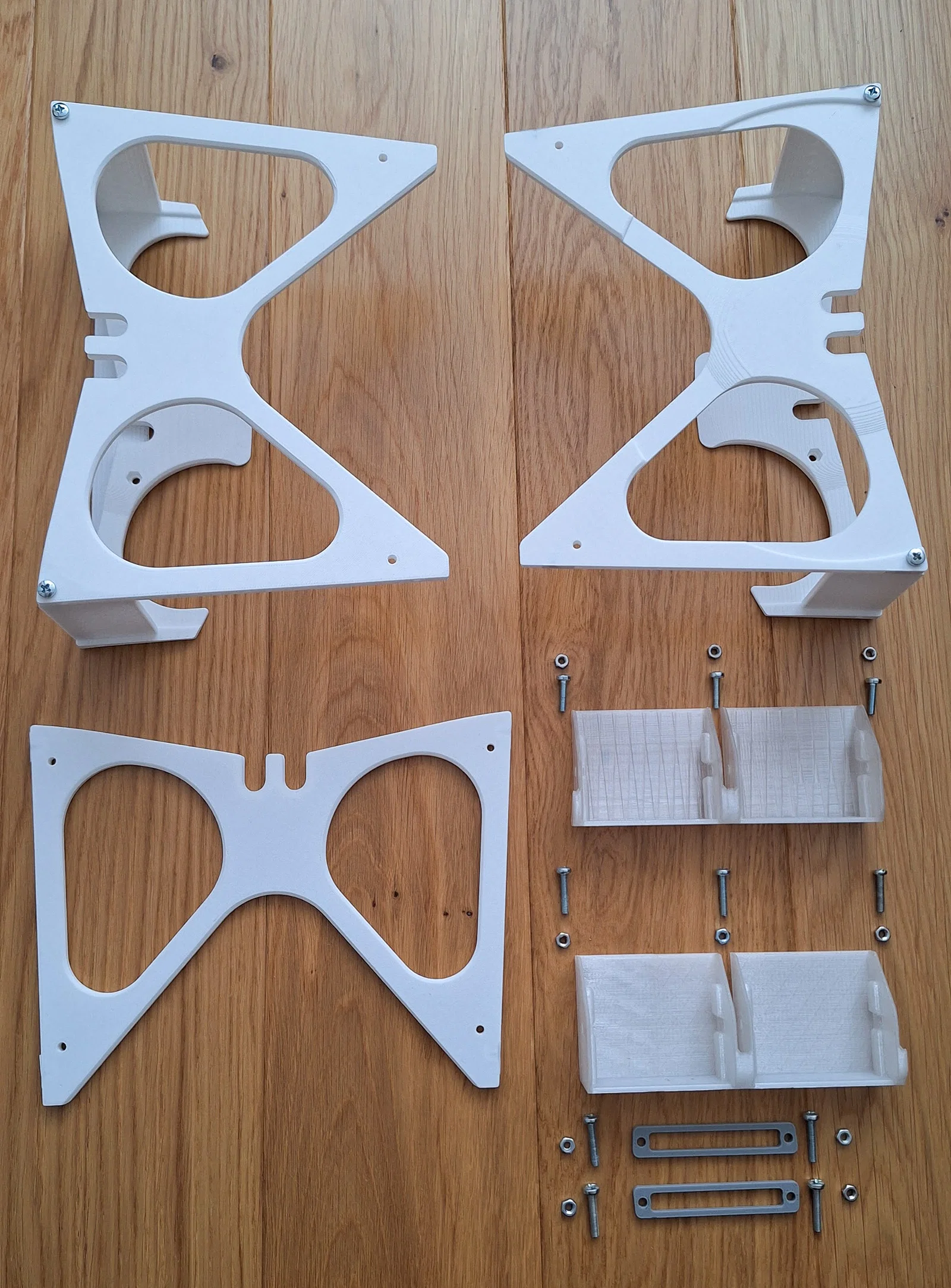

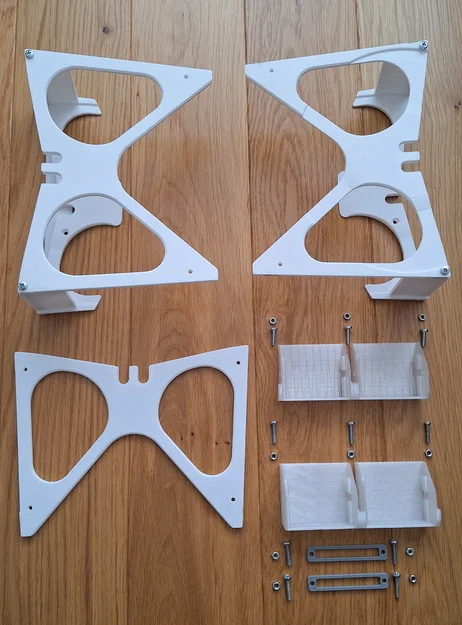

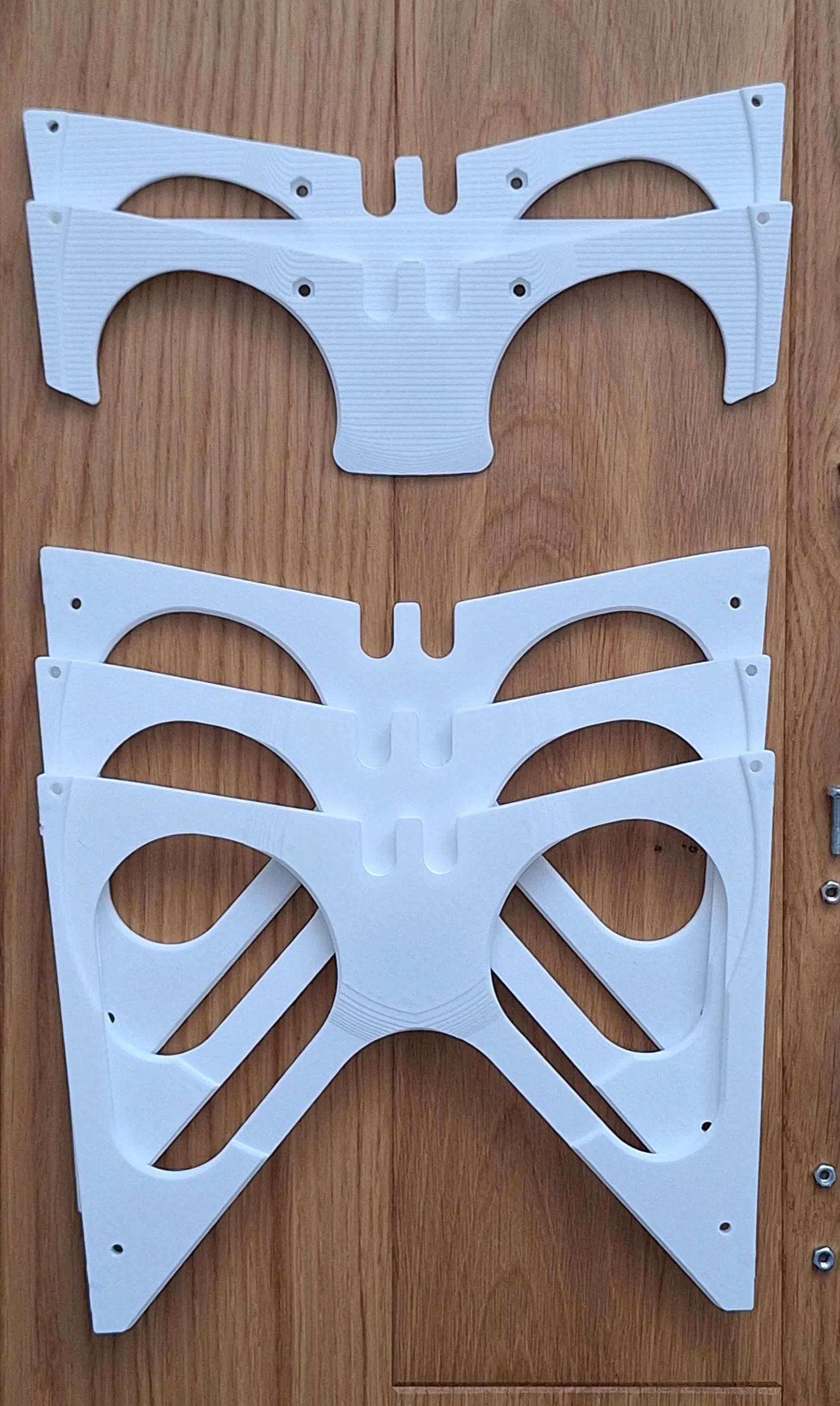

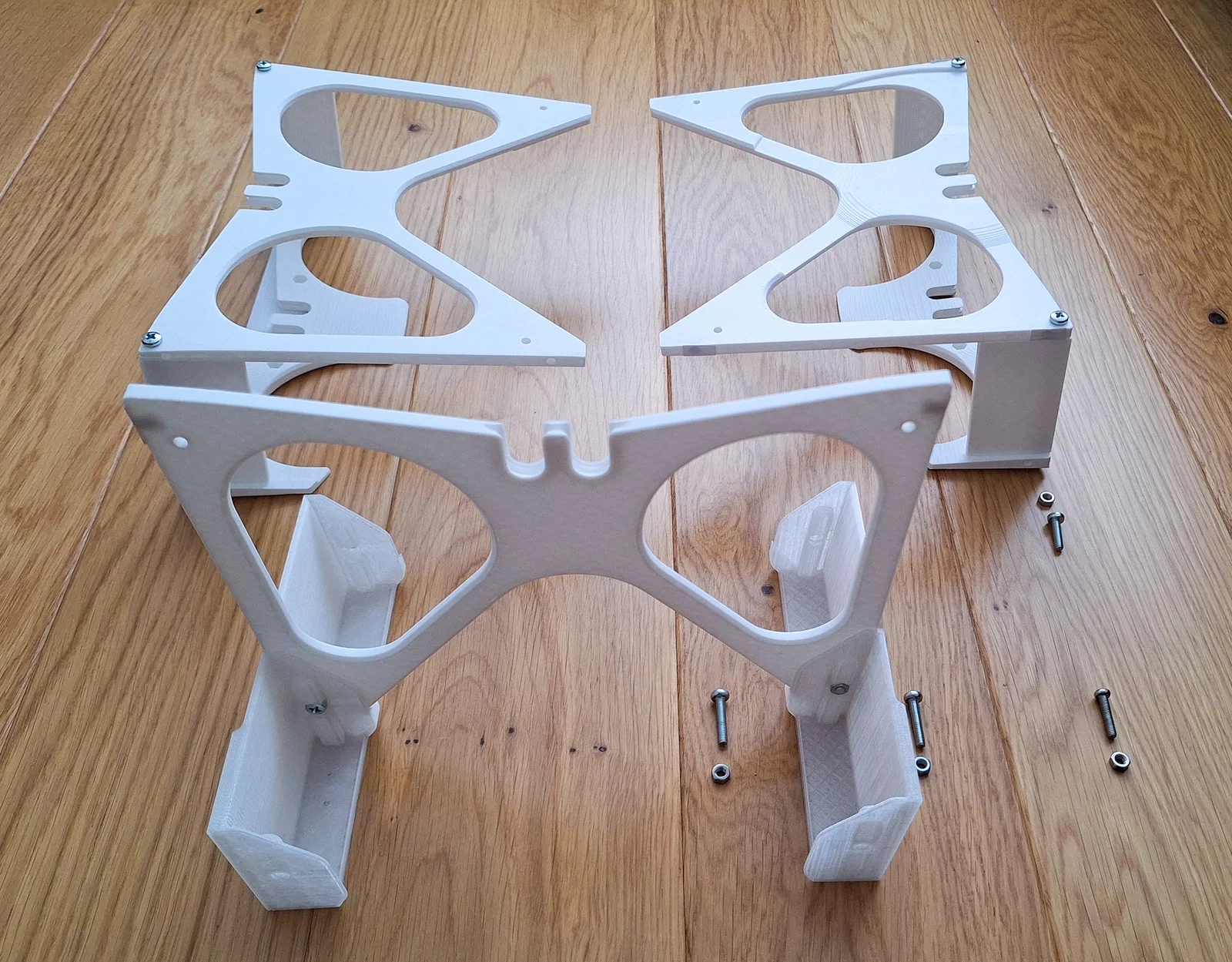

• Không dùng thanh ren M4, các miếng đệm mới giữ chặt các thanh xương bằng vít M4. Lắp ráp rất đơn giản.

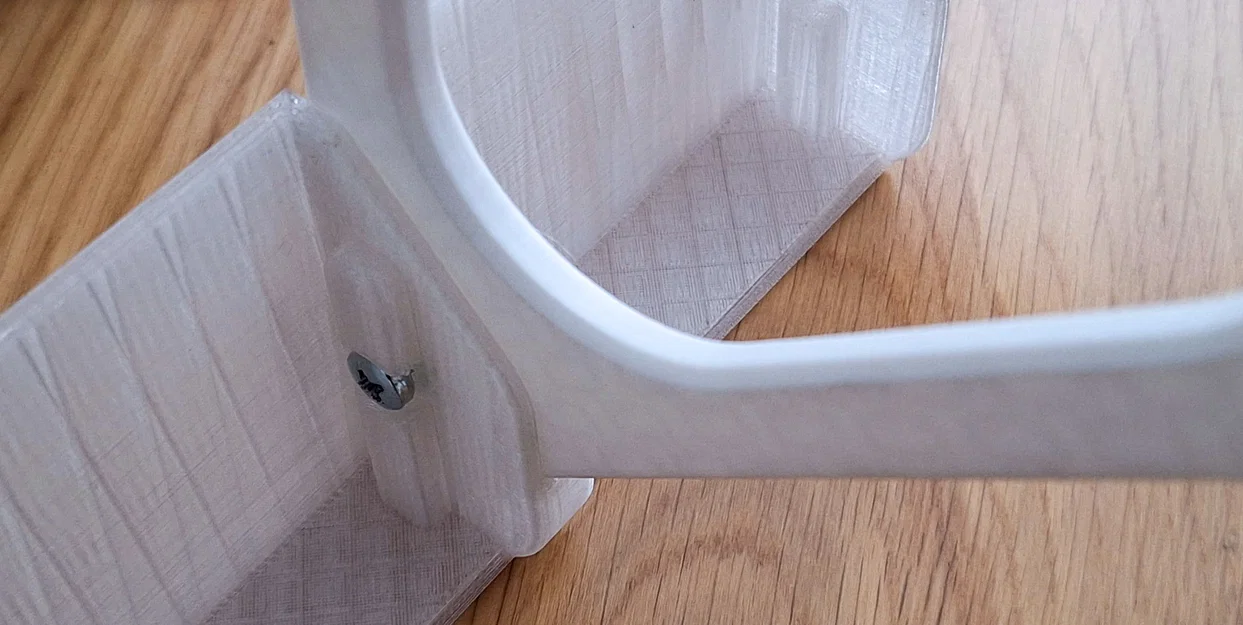

  • Miếng đệm có tích hợp sẵn đường ray cho hộp silica gel

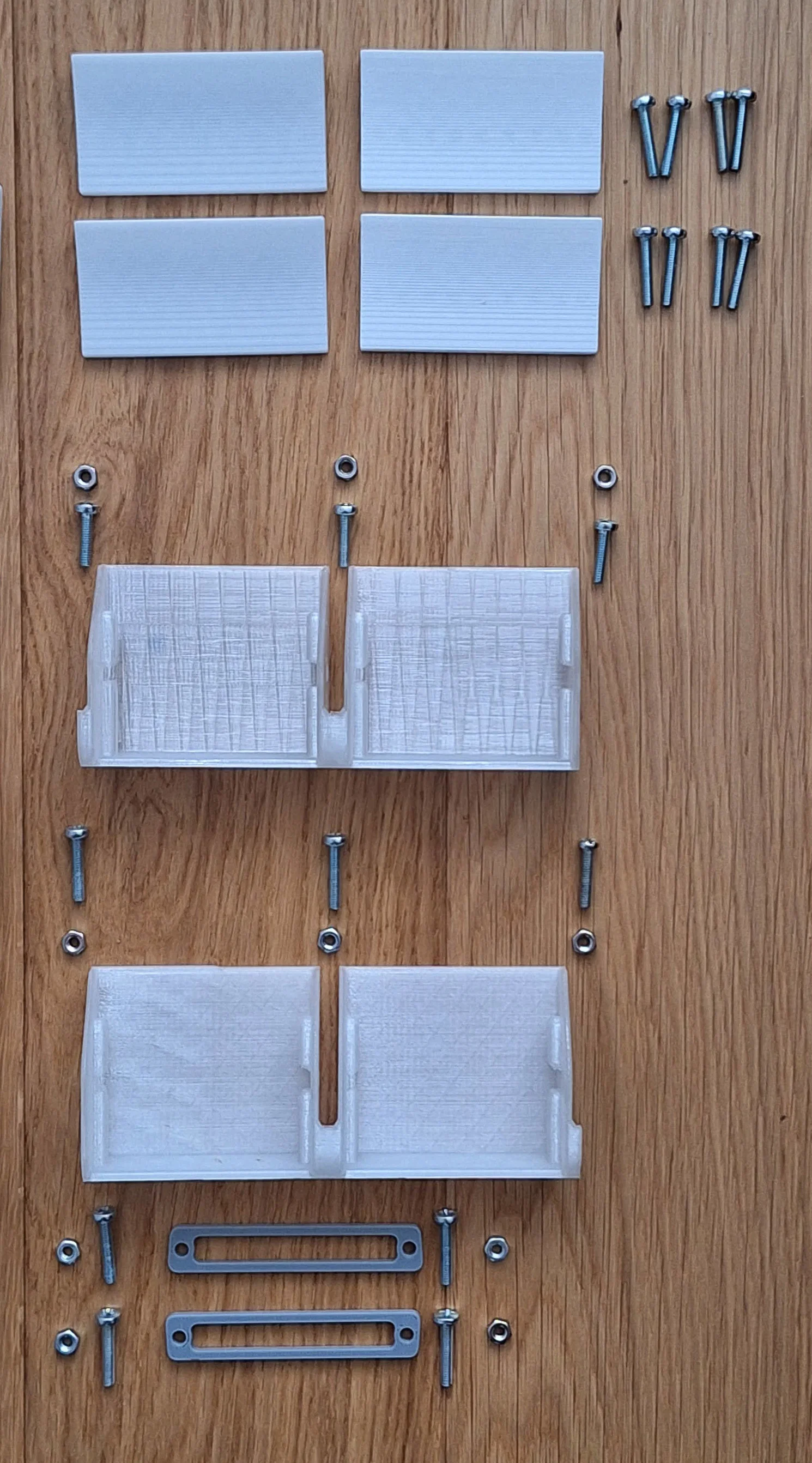

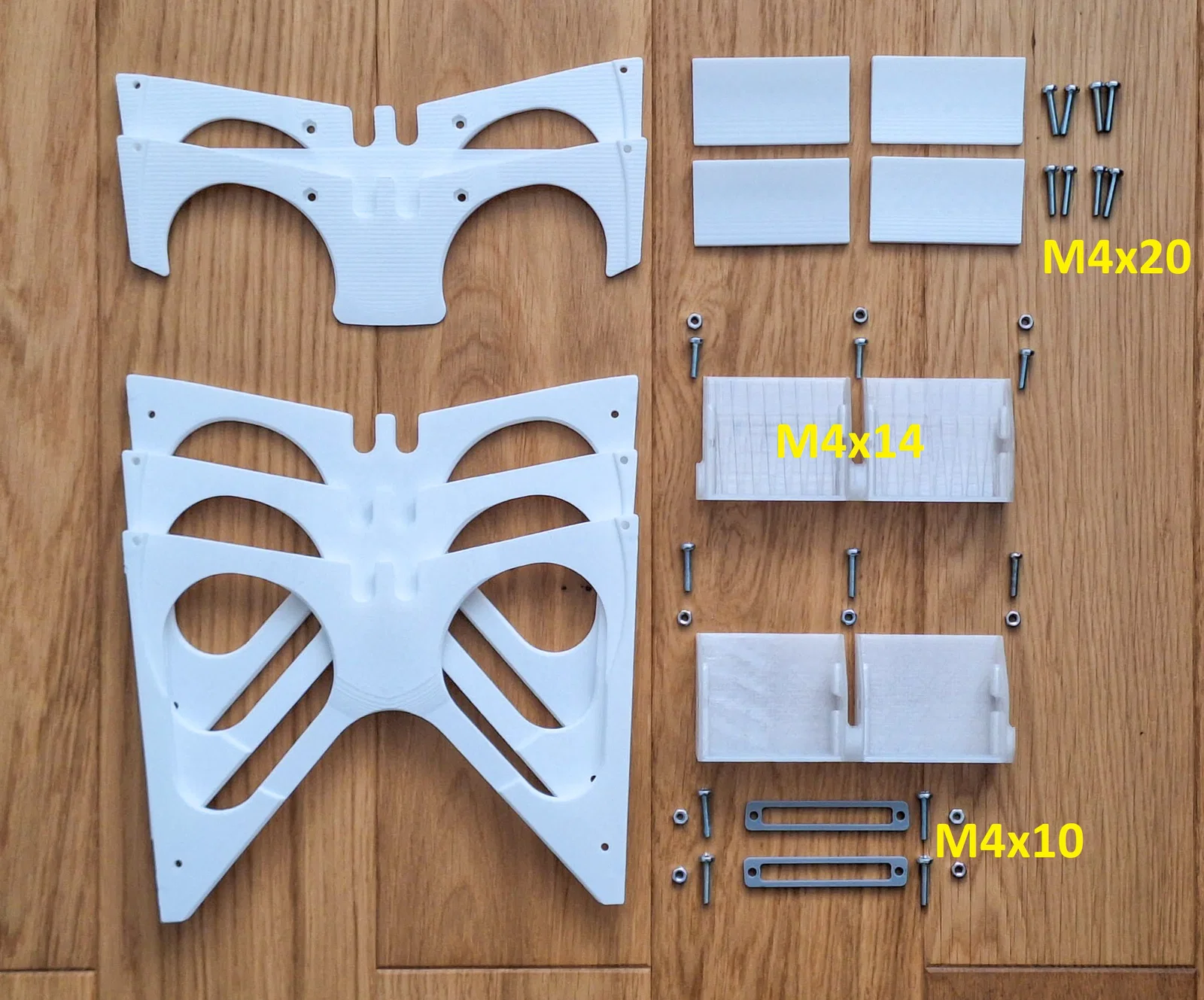

• Ít loại vật tư lắp ráp hơn, chỉ gồm 2 loại vít/đai ốc M4 và 1 loại M3
• Khắc phục các lỗi nhỏ ở phần xương đuôi
• Dễ in, không cần support trừ 1 chi tiết
• Không cần đai ốc đúc sẵn

Nếu bạn chỉ cần hộp sấy, hãy dùng link này

Câu chuyện và lợi ích

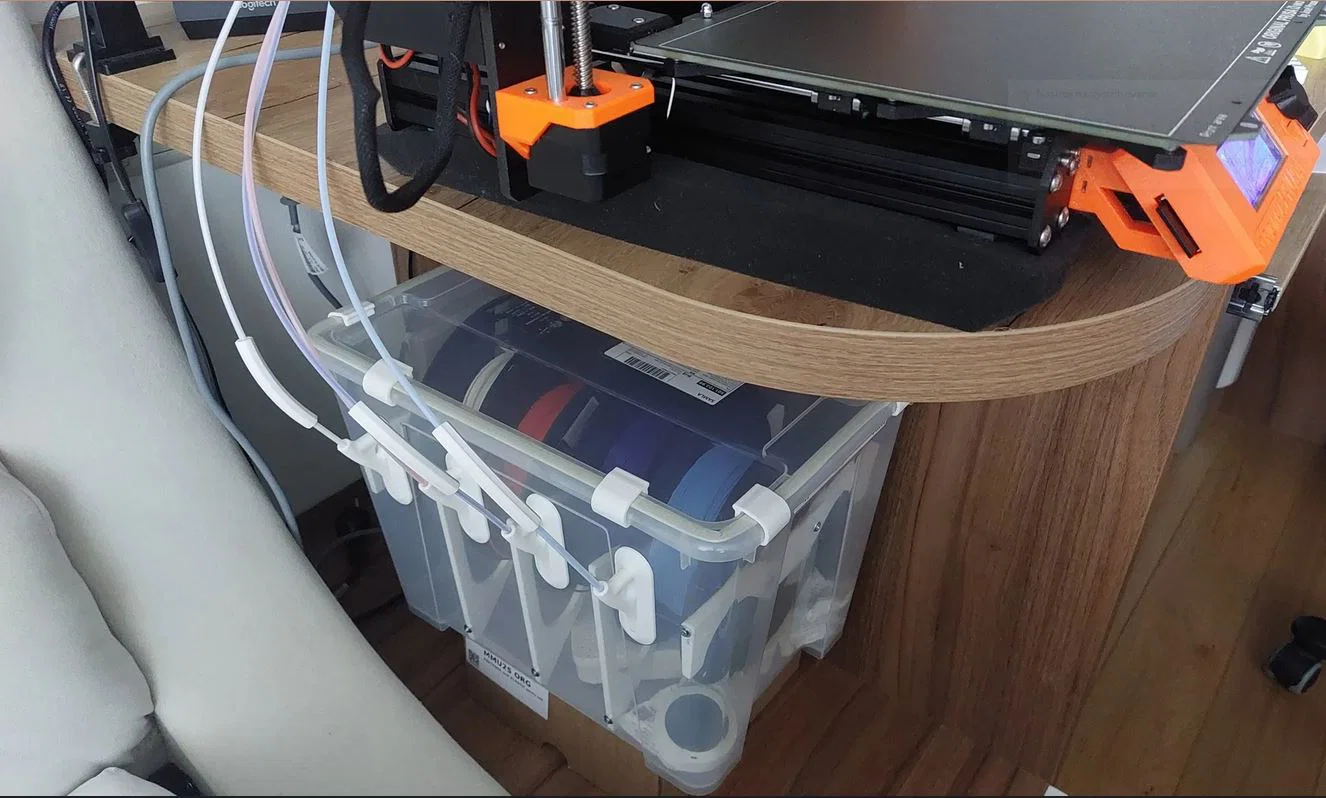

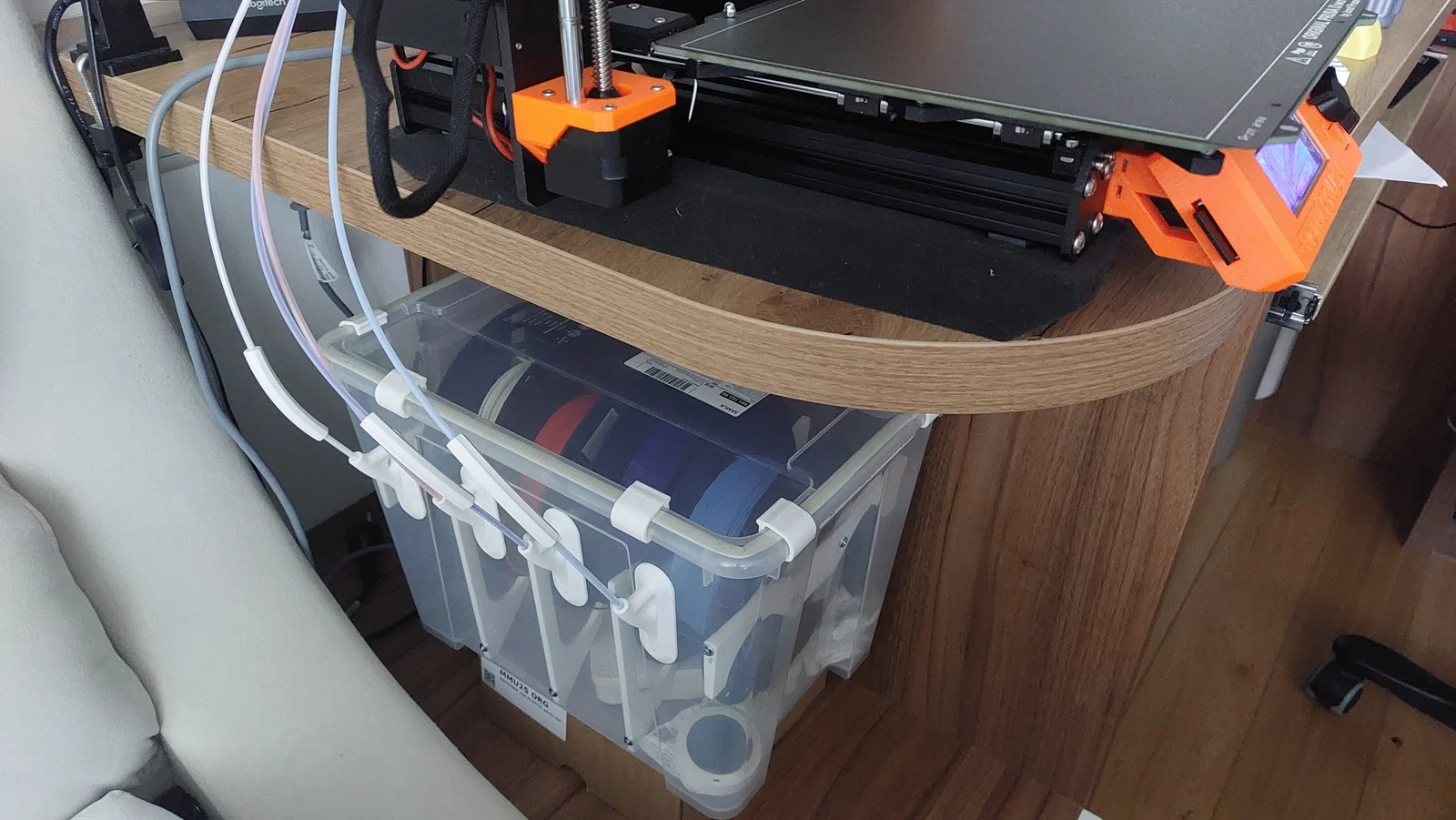

Tôi mua MMU2s và suy nghĩ cách giải quyết hộp sấy cũng như bỏ bộ đệm (buffer) đi. Tôi không thích hệ thống giá đỡ đi kèm MMU2s - nó làm cuộn nhựa hay bị rơi ra khiến bản in bị hỏng. Hơn nữa, việc kéo nhựa trong giá đỡ đó rất nặng, dễ gây lỗi với ống PTFE dài.

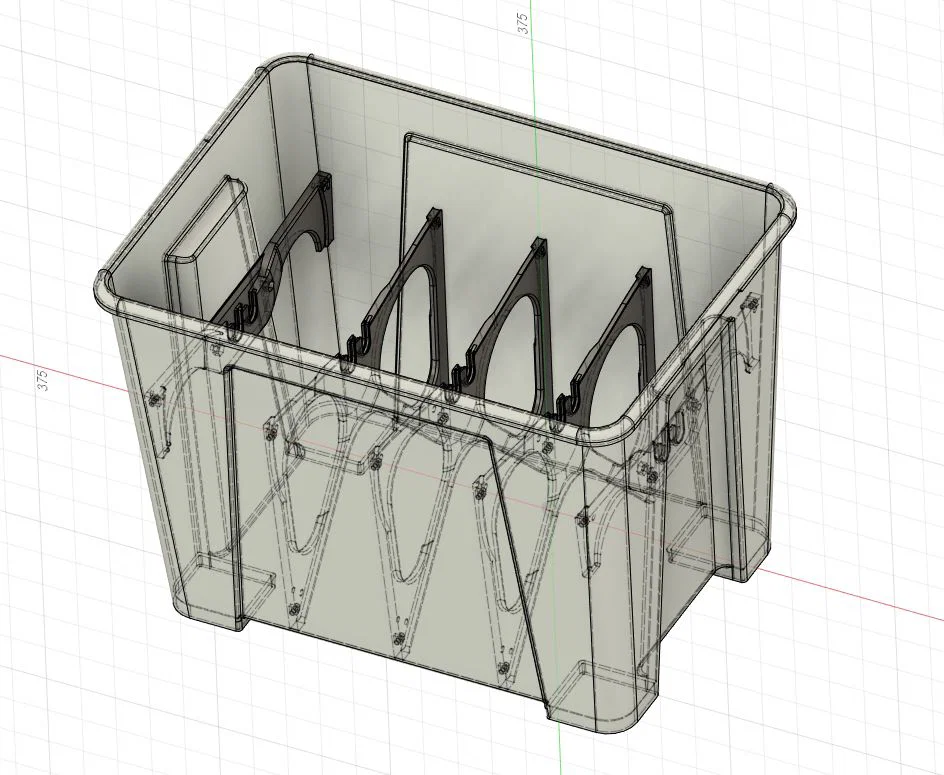

Tôi thích dùng trục quay hơn vì kéo nhựa nhẹ nhàng hơn nhiều. Các giải pháp cho hộp SAMLA hiện nay chỉ có một trục dài chung, muốn thay 1 cuộn nhựa ở giữa rất bất tiện. Giải pháp của tôi là trục trung tâm riêng cho từng cuộn, cho phép thay thế từng cuộn một cách linh hoạt. Để nhét vừa 4 cuộn vào thùng 22L, tôi đã tạo ra hệ thống xếp chồng zíc-zắc.

Về bộ đệm, tôi lấy cảm hứng từ và Original Auto-Rewind Spool Holder. Sự kết hợp này giúp nhựa không bao giờ bị rối hay kẹt khi đổi màu.

Lưu ý trước khi in

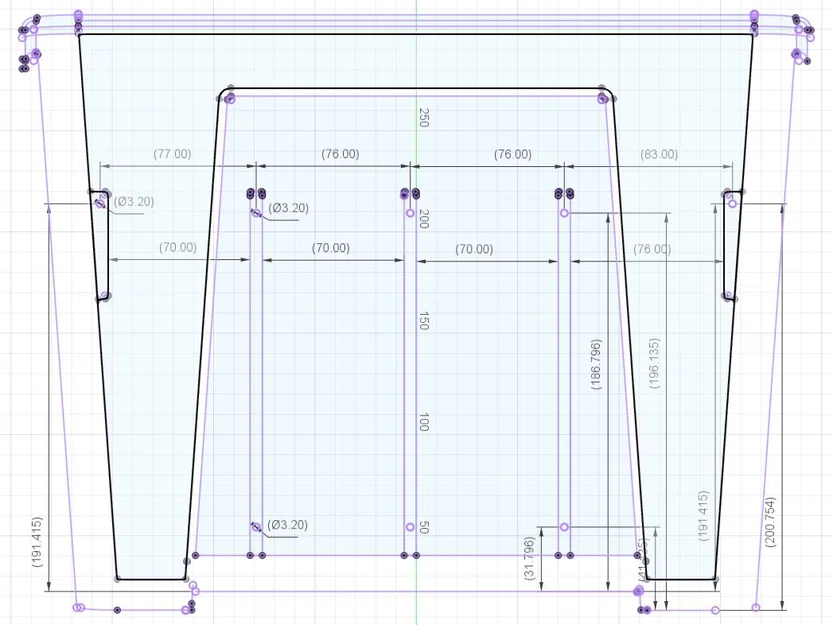

Hộp Samla 22L này phù hợp cho 4 cuộn 1kg (đường kính lên đến 205mm, dày 70mm). Tùy vào độ chính xác khi lắp ráp, bạn có thể linh hoạt thay đổi cấu hình cho phù hợp với cuộn nhựa của mình.

Vật tư cần chuẩn bị:

• Thùng Ikea Samla 22L có nắp (mã 80102976)
• 8 vòng bi 608 (z/zz)

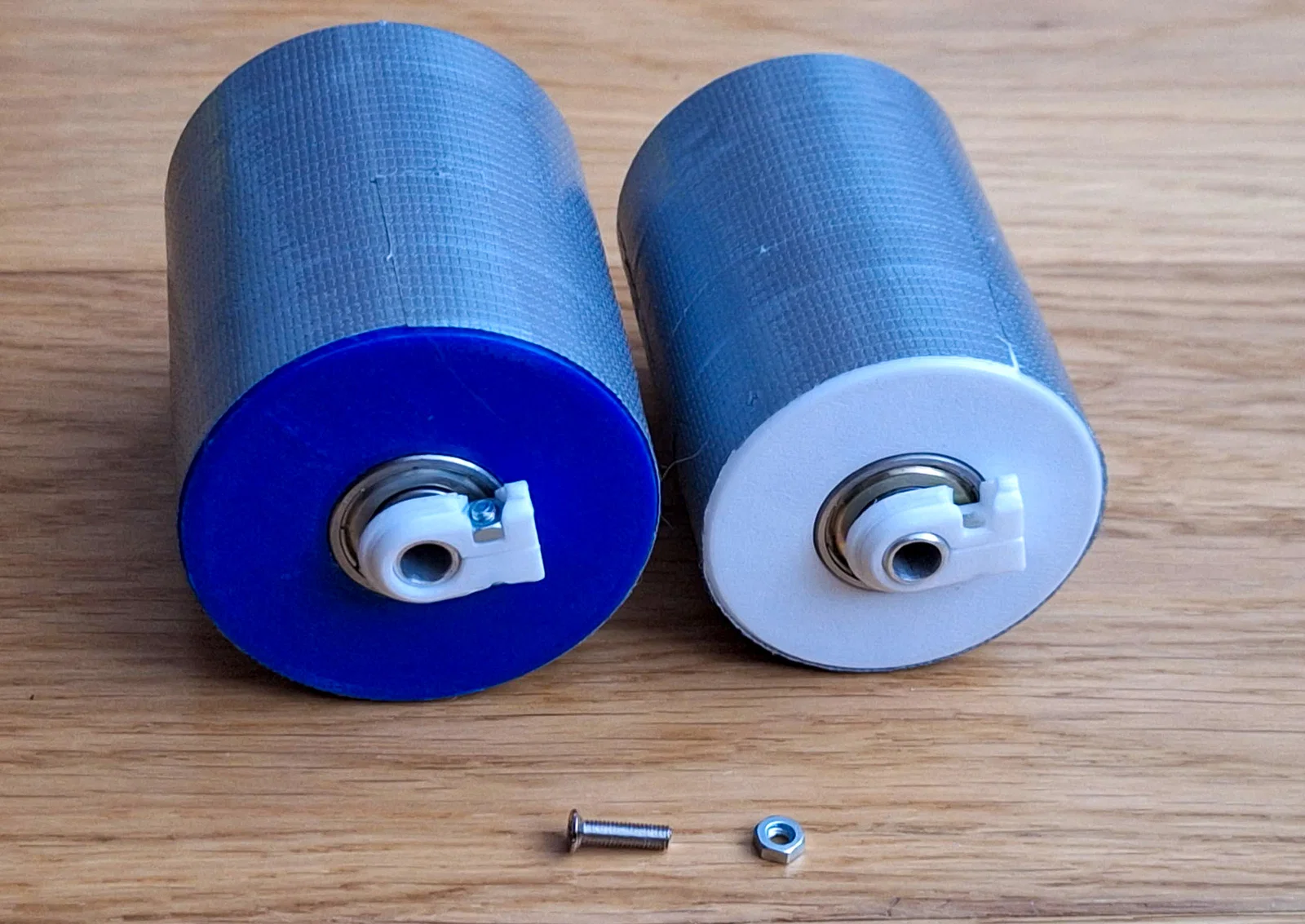

• 4 trục 8mm cắt ngắn còn 79mm hoặc 83mm
• Băng dính, có thể cần keo dán
• Vít và đai ốc M4, M3 (xem danh sách chi tiết bên dưới)

Thiết lập in:

Đo kỹ đường kính trục 8mm của bạn (thường trục MMU2S chỉ là 7.85mm). In các chi tiết theo kích thước trục đó.

1. In bằng PLA, layer 0.2mm, infill 15%, không cần support.
2. Các chi tiết cần support (buildplate only) in bằng PLA, 0.1mm, infill 13%.

Lắp ráp:

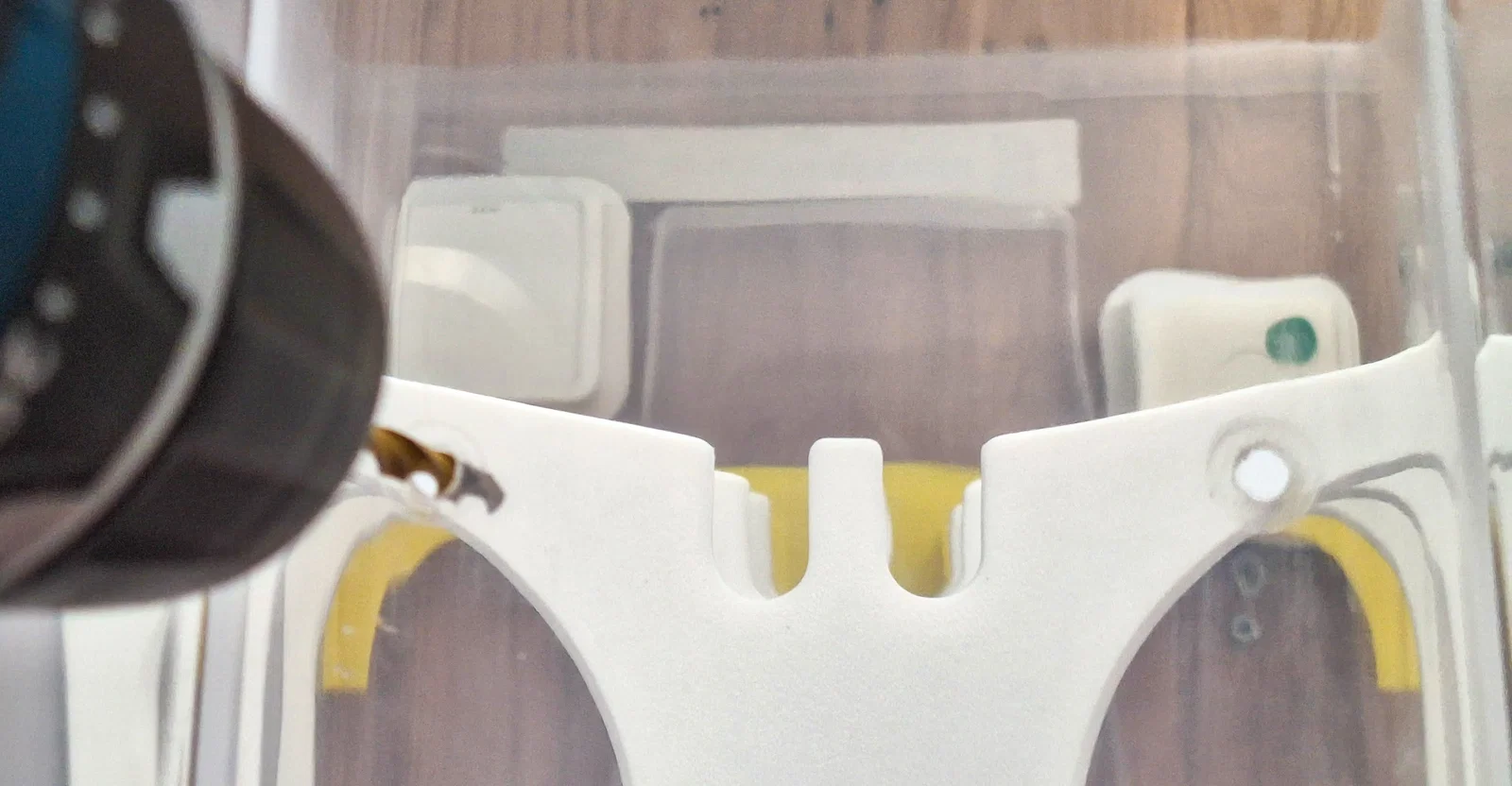

(Chi tiết theo các bước A, B, C, D, E trong file hướng dẫn - vui lòng xem hình minh họa để nắm rõ vị trí lắp đặt)

Chúc các bạn in ấn vui vẻ!
