Filametrix Body cải tiến cho SB2209/SB2240 (Sửa lỗi công tắc)

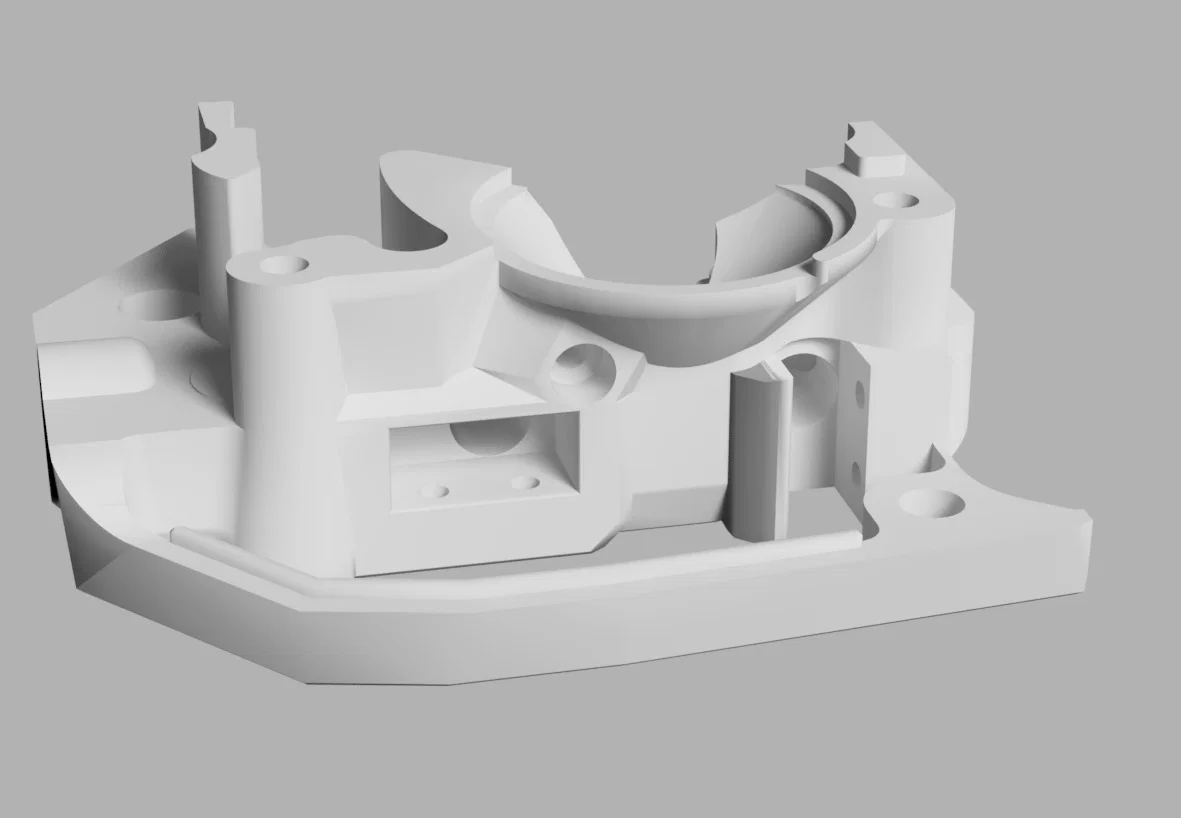

Thân máy Filametrix (CW2) nâng cấp cho SB2209/SB2240 với lỗ gắn công tắc chuẩn xác

Nếu anh em đang sử dụng máy in 3D CoreXY và đang nâng cấp lên hệ thống Filametrix Body cho đầu in Stealthburner, chắc hẳn anh em đã từng gặp vấn đề khó chịu với các phiên bản cũ. Đây là bản sửa lỗi hoàn thiện dành cho phần thân Filametrix (CW2) tương thích với bo mạch SB2209/SB2240. Vấn đề chính mà bản thiết kế này giải quyết là hốc gắn công tắc phía dưới (lower switch recess) ở các bản trước đó hơi nông, khiến công tắc bị trồi ra ngoài và gây cản trở việc lắp ráp cũng như hoạt động không ổn định.

Bằng cách điều chỉnh lại độ sâu của hốc chứa công tắc, phiên bản cải tiến này đảm bảo linh kiện được đặt nằm gọn gàng, phẳng phiu với bề mặt, từ đó mang lại độ tin cậy cao hơn cho hệ thống cảm biến dây tóc kép (dual filament sensors). Anh em sẽ không còn phải đau đầu vì công tắc bị cấn hoặc lỏng lẻo nữa. Thiết kế này cũng hỗ trợ tích hợp tốt với đầu nối ECAS, giúp đường dẫn nhựa ổn định và giảm thiểu các rủi ro kẹt nhựa hay lỗi cảm biến trong quá trình in dài hạn.

Đặc điểm nổi bật và lưu ý kỹ thuật khi in 3D:

• Tương thích hoàn hảo với bo mạch CAN bus SB2209 và SB2240, tối ưu hóa không gian đi dây bên trong đầu in.
• Khắc phục triệt để lỗi hốc gắn công tắc phía dưới bị nông, giúp công tắc nằm đúng vị trí kỹ thuật mà không bị trồi ra ngoài.
• Hỗ trợ tốt cho thiết lập cảm biến dây tóc kép, đảm bảo độ chính xác cao khi nhận diện trạng thái nhựa.
• Thiết kế chuẩn ECAS giúp cố định ống dẫn nhựa chắc chắn, hạn chế độ rơ khi đầu in di chuyển tốc độ cao.
• Lưu ý: Nên sử dụng nhựa chịu nhiệt tốt như ABS hoặc ASA để đảm bảo độ bền trong môi trường nhiệt độ cao của đầu in. Khuyến khích in với độ dày lớp (layer height) 0.2mm, wall count tối thiểu 4 lớp và infill 40% kiểu Gyroid để đạt độ cứng vững cần thiết.

Việc nâng cấp linh kiện nhỏ này giúp chiếc máy in của anh em hoạt động mượt mà và ổn định hơn rất nhiều. Với những cải tiến nhỏ nhưng thiết thực, đây chắc chắn là mảnh ghép không thể thiếu cho anh em nào đang xây dựng hệ thống Filametrix chuyên nghiệp cho Stealthburner.
