Patch panel Keystone 16 cổng kèm strain relief cho cáp

Đây là bản tiếp theo của mẫu của mình:

Mình tạo hẳn một model mới thay vì up file chỉnh sửa lên mẫu gốc vì file Fusion360 nền tảng đã khác hoàn toàn.

Bản này vẫn giữ bố cục và kích thước tổng thể như cũ nhưng có vài cải tiến:

1. Giờ đã có hỗ trợ cable strain relief. (Chi tiết bên dưới)
2. Lỗ “eject hole” ở mặt trước giờ to hơn. Trước đây mình thấy chỉ mấy tua vít siêu nhỏ (mỏng/yếu) mới dùng được với mẫu cũ. Giờ lỗ này cho phép dùng tua vít to và cứng cáp hơn.
3. Có thêm một lỗ eject nhỏ ở mặt sau. Đôi khi bạn thao tác phía sau của keystone panel dễ hơn, nên lỗ này sẽ giúp lấy điểm tựa với tua vít dẹp (flat-head) thuận tiện hơn.

Tấm strain relief (tùy chọn)

Đây là lý do chính để làm lại model và cũng là thay đổi “lớn” duy nhất.

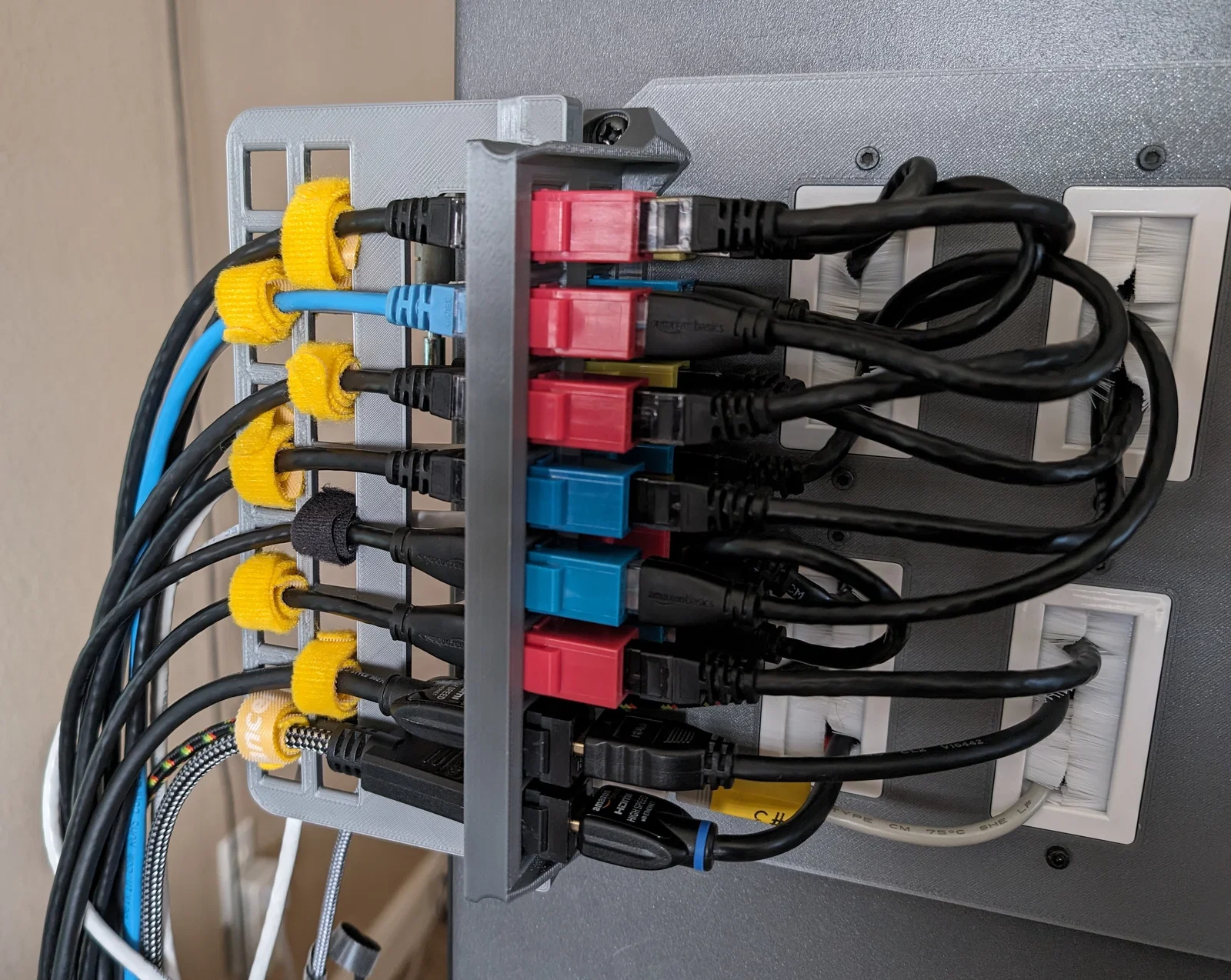

Mình có vài trường hợp panel được gắn ở vị trí mà dây cáp tự nhiên sẽ chùng xuống, tạo lực kéo nhẹ nhưng liên tục lên đầu cáp / keystone jack. Bạn có thể thấy cách nó hoạt động trong ảnh đính kèm.

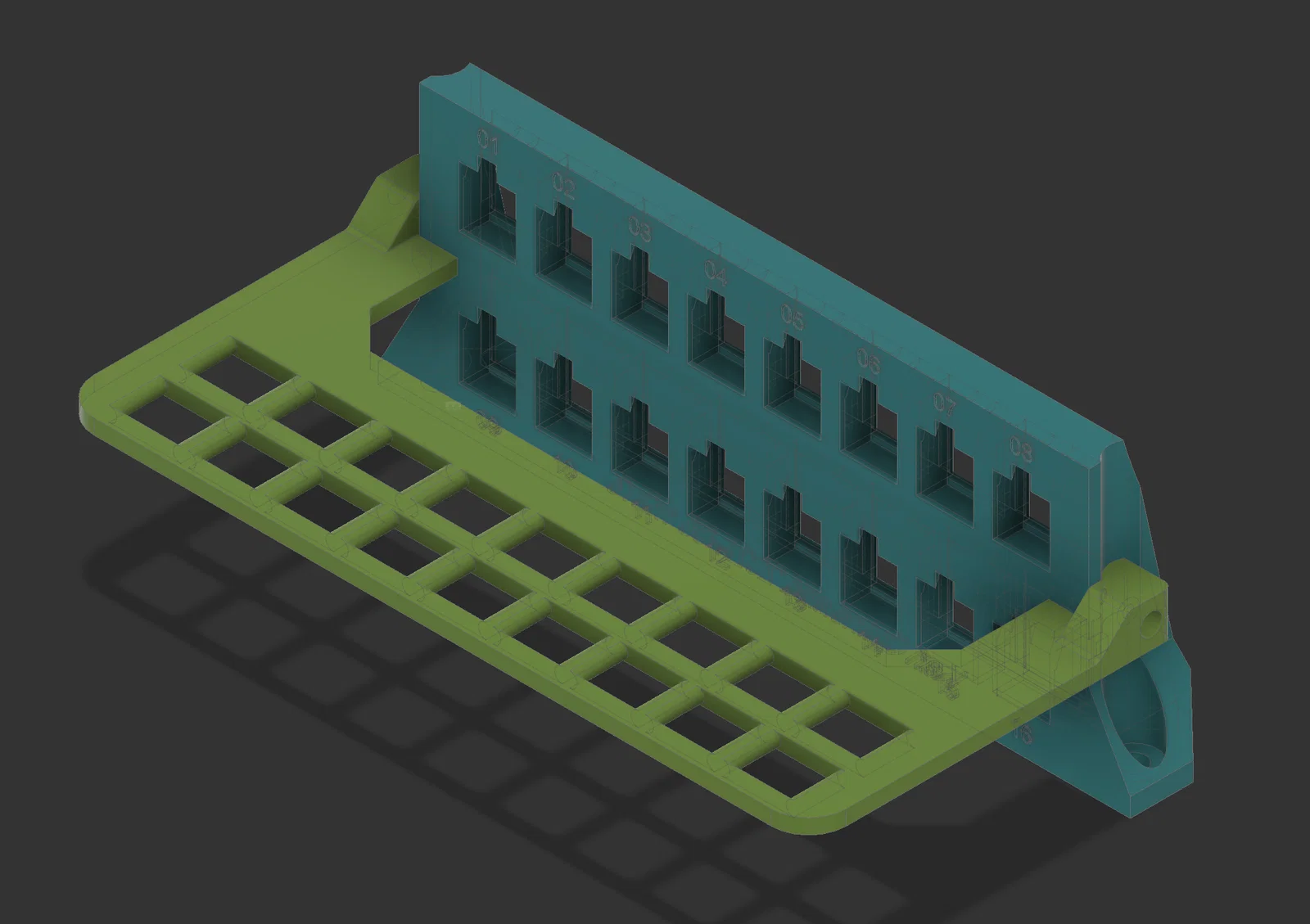

Giờ có một phần tùy chọn (cable-support-plate.m2v3.step) gắn vào thân chính. Tấm strain relief có thể trượt vào vị trí từ phía trên hoặc bấm (snap) vào đúng chỗ. Nếu cần, phần support có thể được bắt chặt vào thân chính bằng 2 vít M3 (tùy chọn). Rãnh cho thân/ren vít có OD 2.9 mm và độ sâu tối đa 13.85 mm, hỗ trợ đường kính đầu vít (head OD) tối đa 6.15 mm. Vít m3x8 hoặc m3x10 với đầu kích thước hợp lý đều dùng ổn.

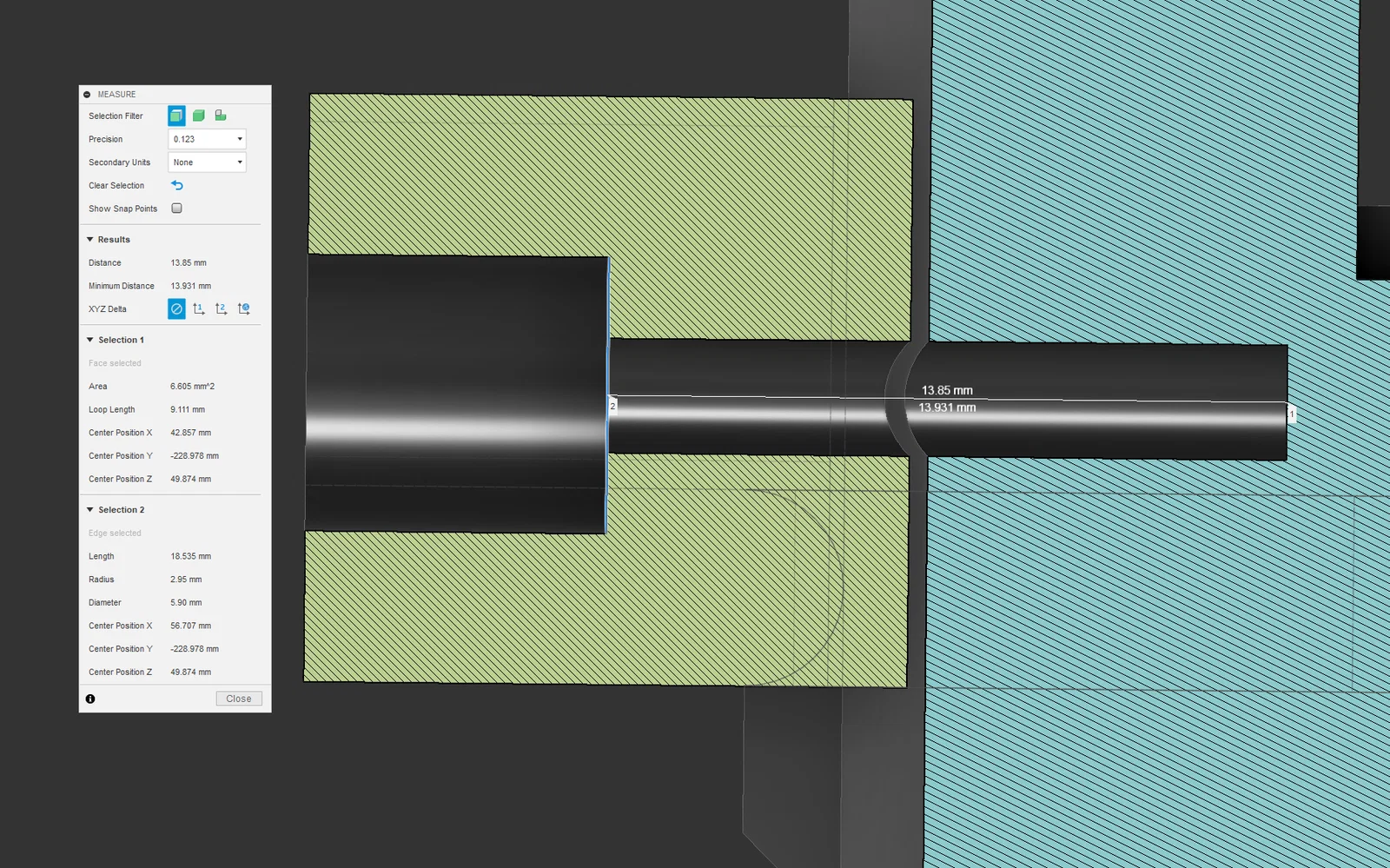

(xem ảnh chụp màn hình đính kèm: screw_dimentions.png)

Tấm strain relief có các khe để luồn dây velcro cable strap (bề rộng tối đa khoảng ~13mm) hoặc dây rút (zipties)…

Có hai hàng điểm neo để bạn có thể so le/xen kẽ (như ảnh bìa) hoặc dùng gấp đôi tùy nhu cầu. Nên thử trước khi lắp để biết các “đánh đổi” là gì. Mình dùng dây rút loại dày/dài thì khá chật, trừ khi mình cắt ngắn dây hoặc neo cả cáp trên và dưới chung một hàng.

In 3D (Printing)

Chi tiết đã chừa sẵn dung sai in khoảng ~0.15mm, nên máy in “đúng chuẩn” thường sẽ in không vấn đề. Bạn có thể cắt mẫu trong slic3r và in thử một đoạn để xác nhận keystone jacks bạn đang có sẽ vừa, trước khi in nguyên tấm.

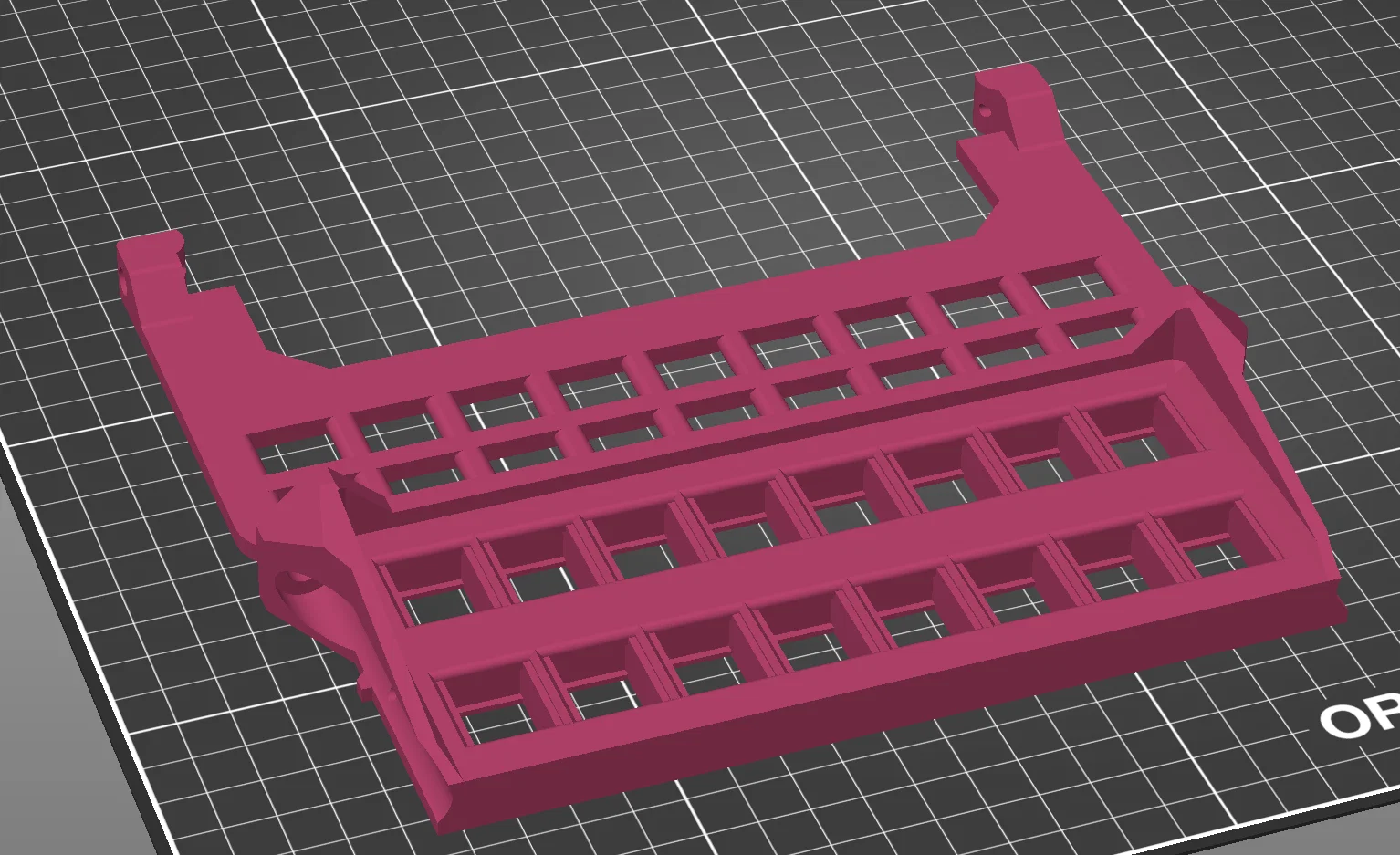

Hướng đặt in gợi ý có trong ảnh chụp màn hình đính kèm, nhưng chắc in theo hướng nào cũng được.

Mình dùng PLA xám loại rẻ, infill 15% và layer height .2mm với nozzle .6mm, nhưng vật liệu nào cũng có thể dùng được.
