Ngàm gắn Dragon Burner v8 hot-end cho Two Trees Sapphire Pro (Linear Rail Carriage)

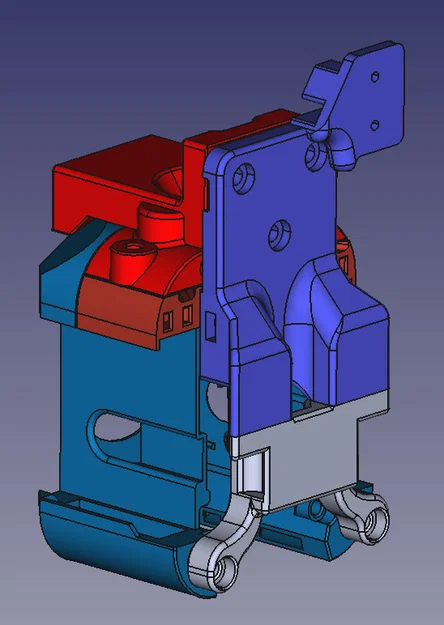

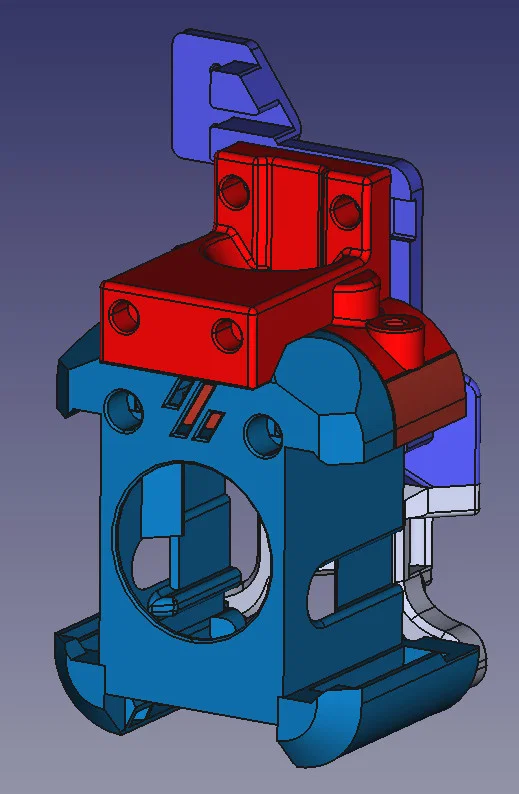

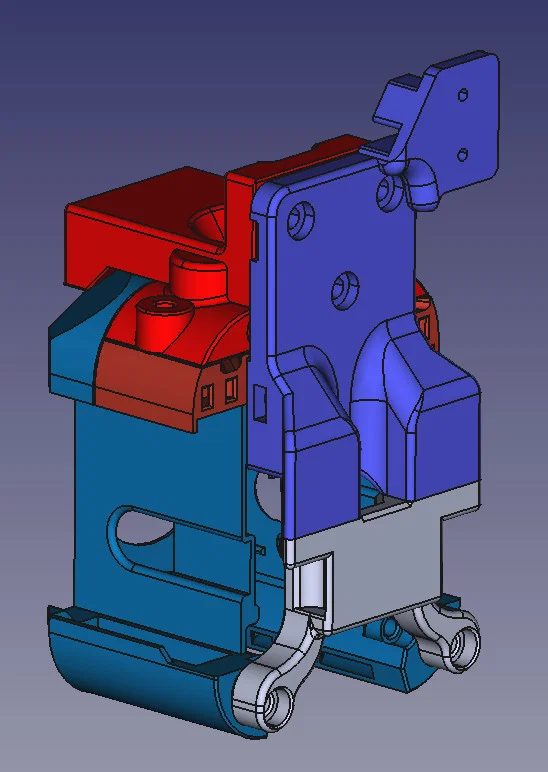

Bộ chi tiết gắn (mounting parts) kèm theo một Bowden top piece đã được tùy biến để có thể gắn hot-end Dragon Burner v8 (của Chirpy) lên máy Two Trees Sapphire Pro. Phần top piece cần 5x standard Voron M3 heat set threaded inserts (2 cái phía trước, 3 cái phía sau) cho các ốc bắt để cố định nó lên metal carriage. Nửa trên của rear mount cần 2x standard Voron M3 heat set threaded inserts ở các lỗ dùng để ghép với phần lower brace, cộng thêm 2x M3 hex nuts lắp vào các rãnh hai bên cho các bu-lông đi xuyên qua toàn bộ hot-end. Dùng ốc M3x10mm để liên kết brace với phần rear mounting top part. Công tắc X-end stop (X-end stop switch) được gắn lên phần trên phía sau, cố định bằng 2x ốc M2; các ốc này cần tự cắt ren vào nhựa để giữ chắc, vì chúng không thể xuyên ra phía trước của microswitch. Có cung cấp file STEP để dễ chỉnh sửa nếu bạn muốn tùy biến thêm.

Các part Bowden Mount và Carriage Mount cần in có supports để đỡ những vùng overhang phẳng. Riêng brace có thể in không cần support. Tất cả các vùng có support đều không thấy được khi lắp hoàn chỉnh, nên nếu bề mặt bị nhám do gỡ support thì chỉ cần giũa lại là xong, ngoại hình của cụm hot-end sau khi gắn sẽ không bị ảnh hưởng.
