Adapter Racktime SnapIt v1 -> Cube Acid RILink

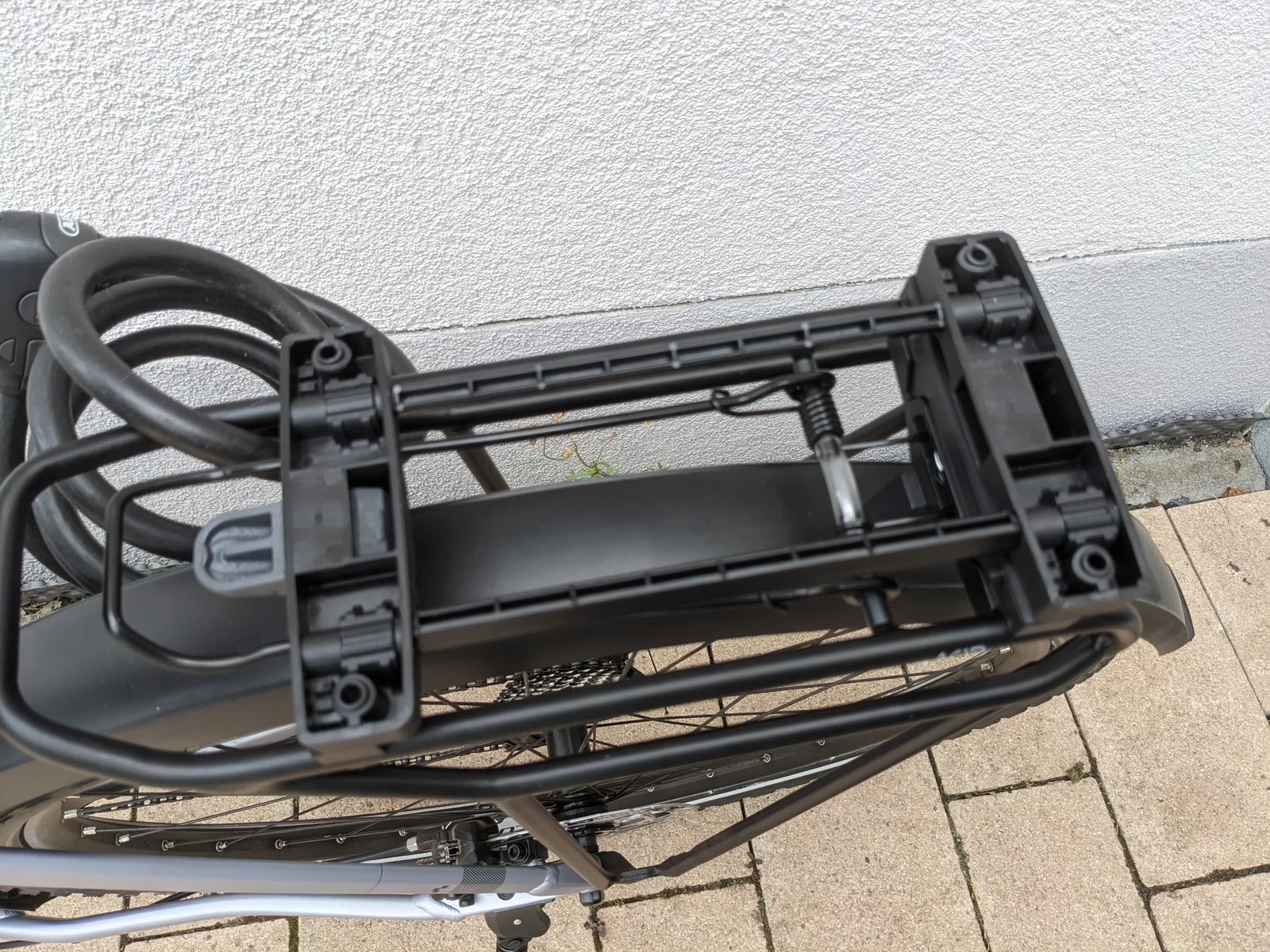

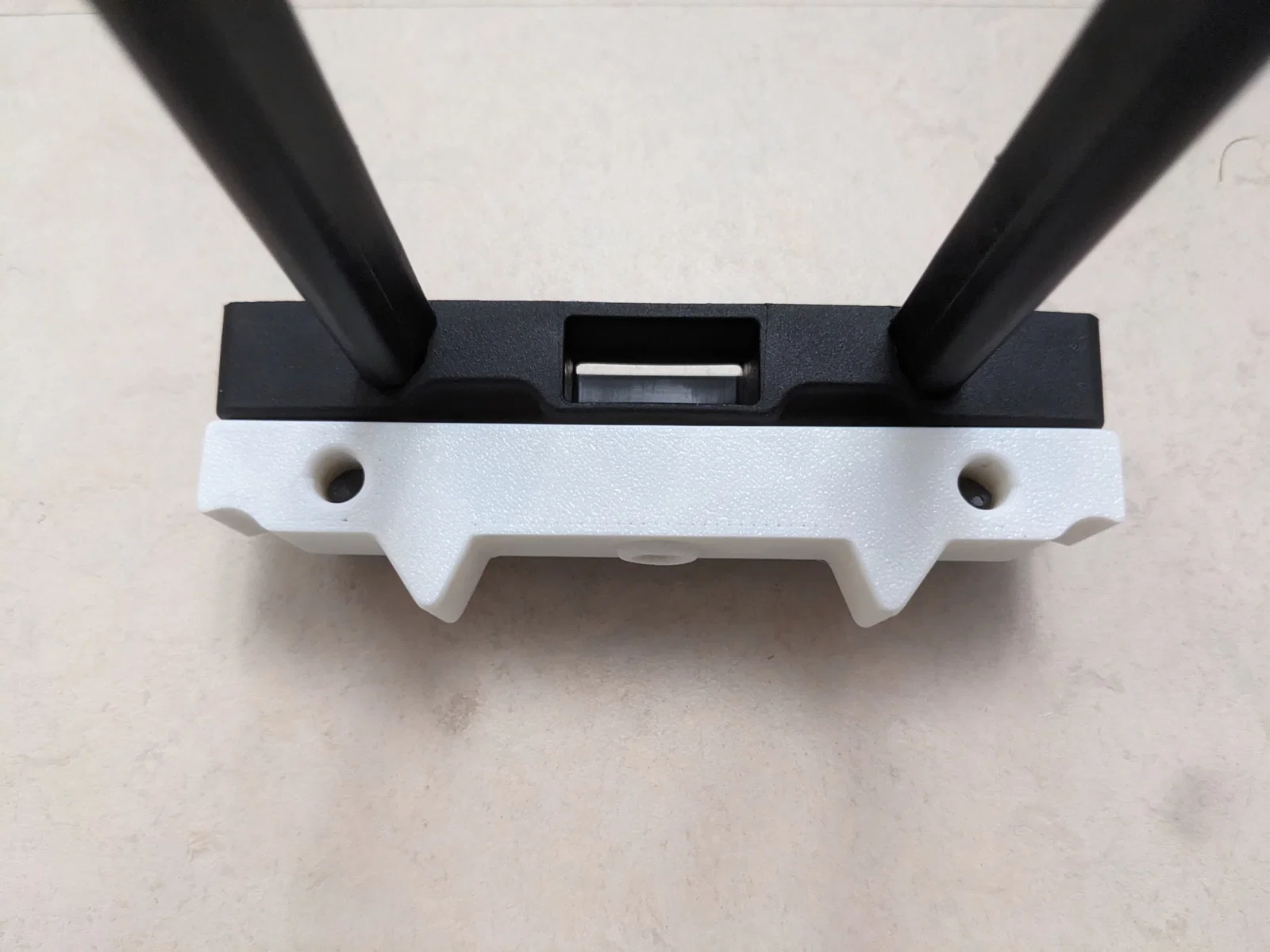

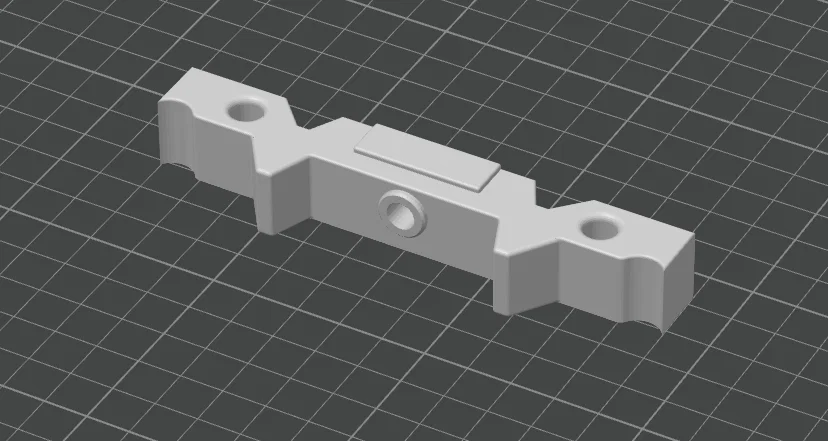

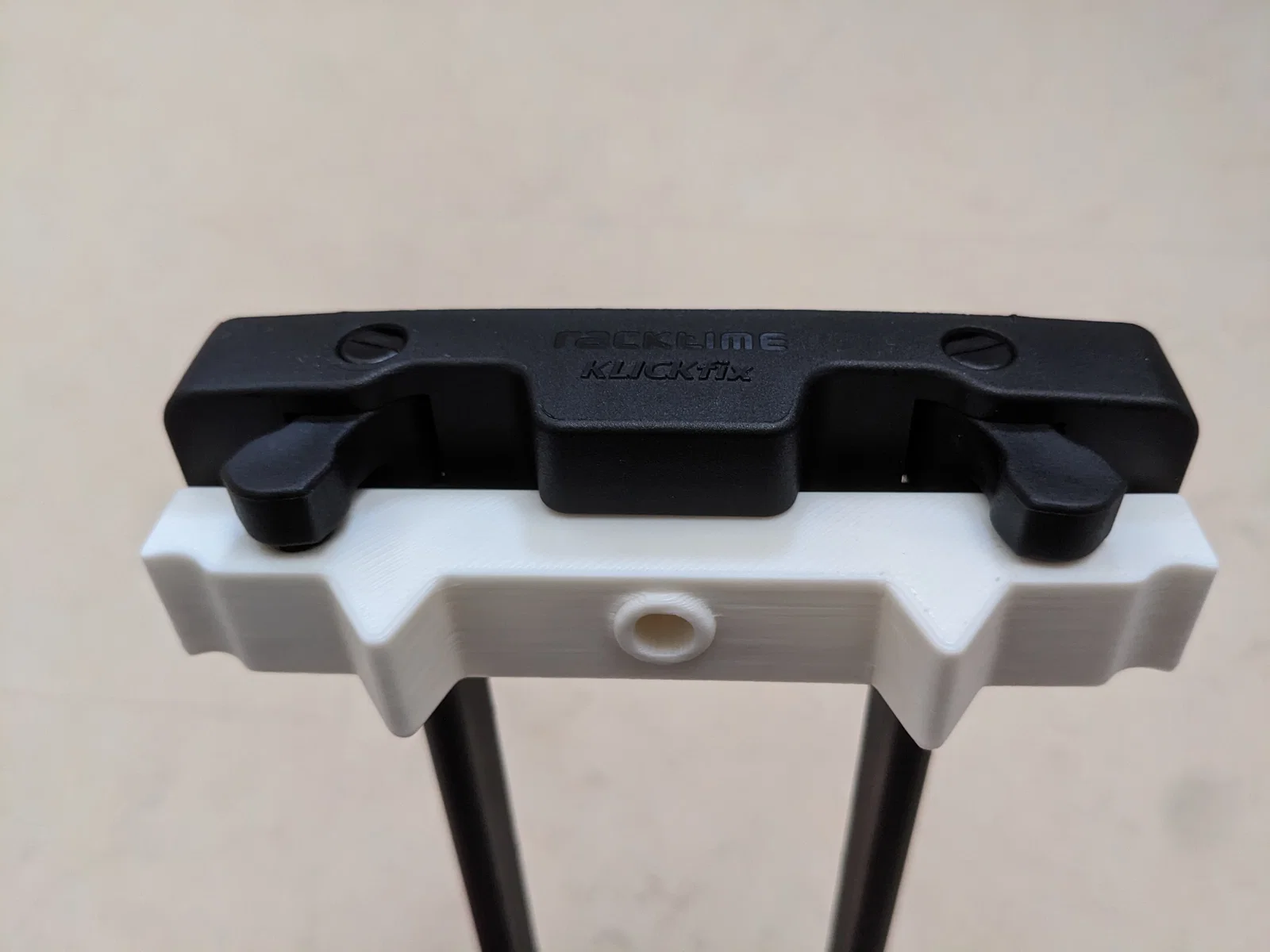

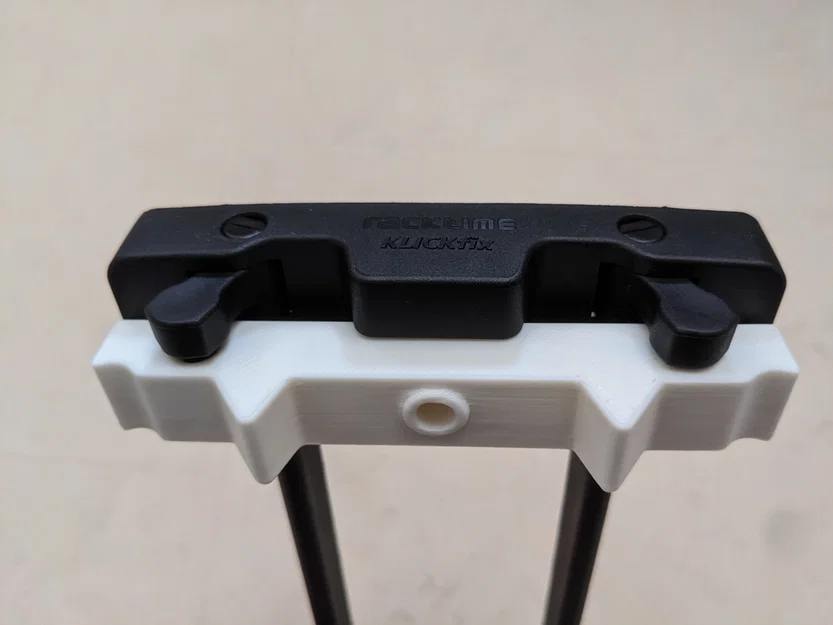

Adapter để gắn các phụ kiện Racktime SnapIt v1 lên baga xe đạp Cube Acid RILink.

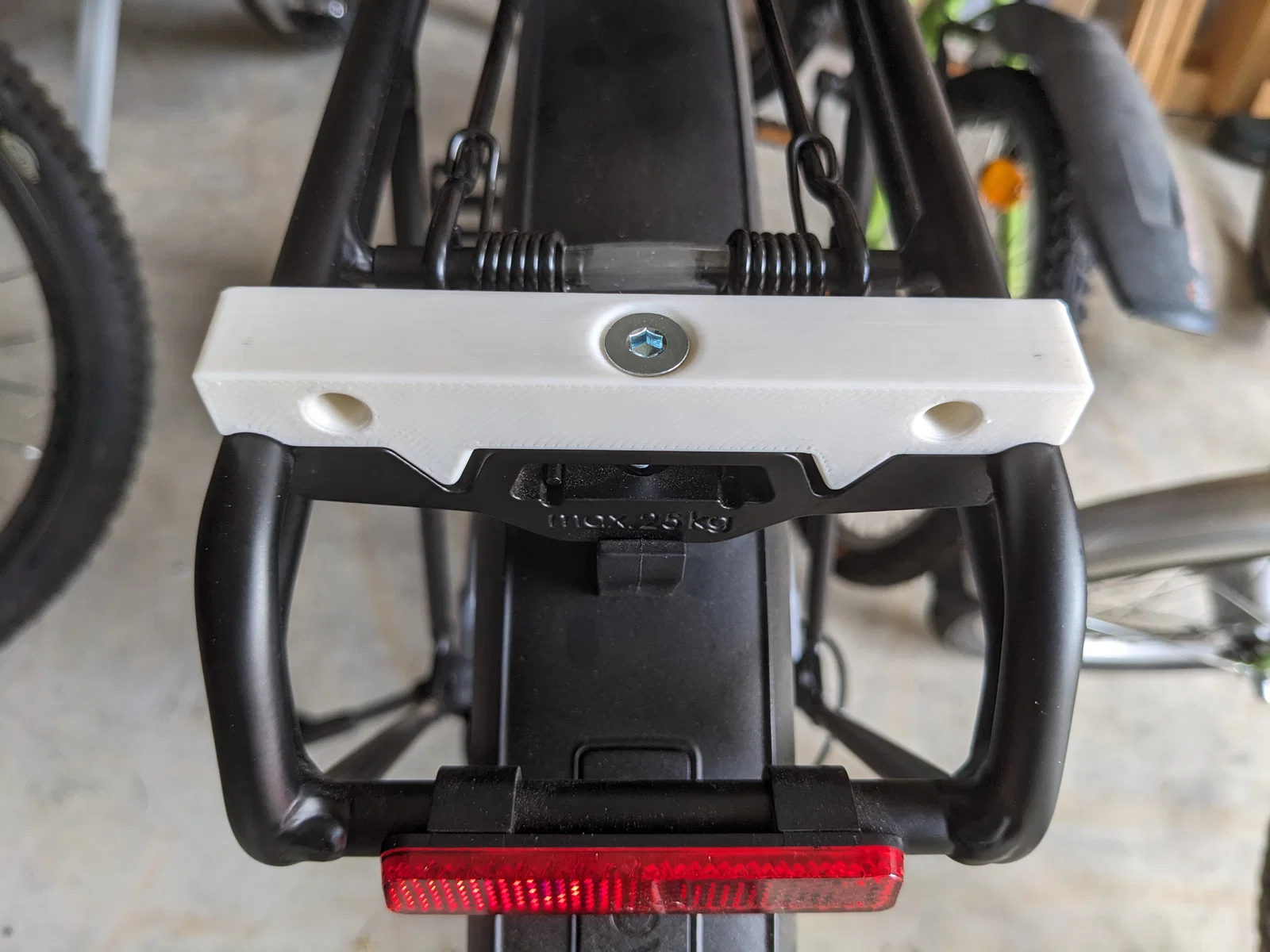

Cần 1 bu-lông đầu chìm M6x25, 1 ê-cu và 1 long đền (washer) đủ lớn tương ứng để siết cố định.

Hiện coi như vẫn đang trong quá trình phát triển, nhưng xài được rồi.

Trong lúc beta test, mình đã làm hư vài cái. Lưu ý: in cho thật cứng/chắc nha!
Mình dùng ASA, in với nozzle 0.6, layer height 0.24, line width 0.62, 8 walls, ~12 lớp top & bottom, 40% rectangular infill.

2023-07-26:

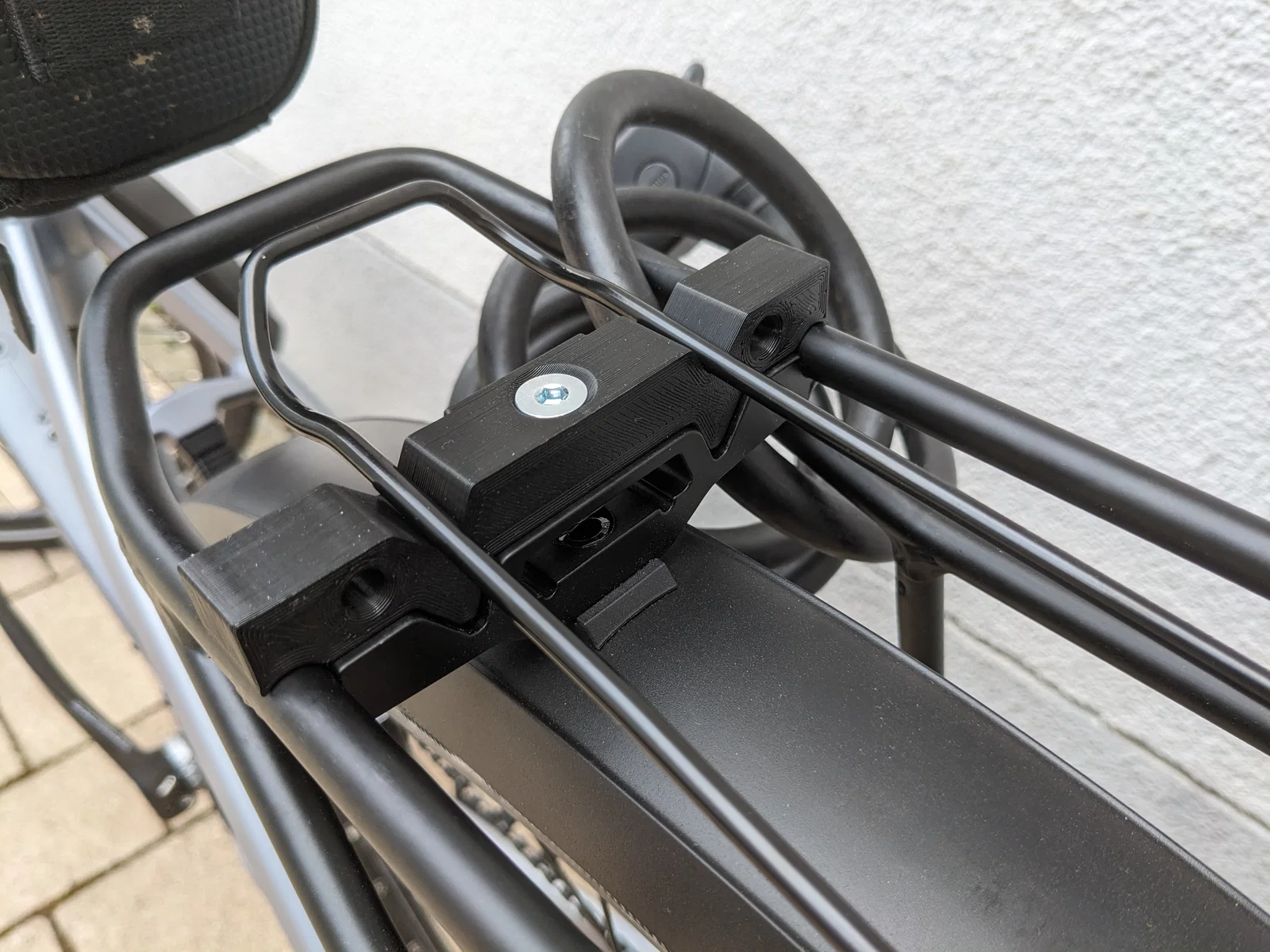

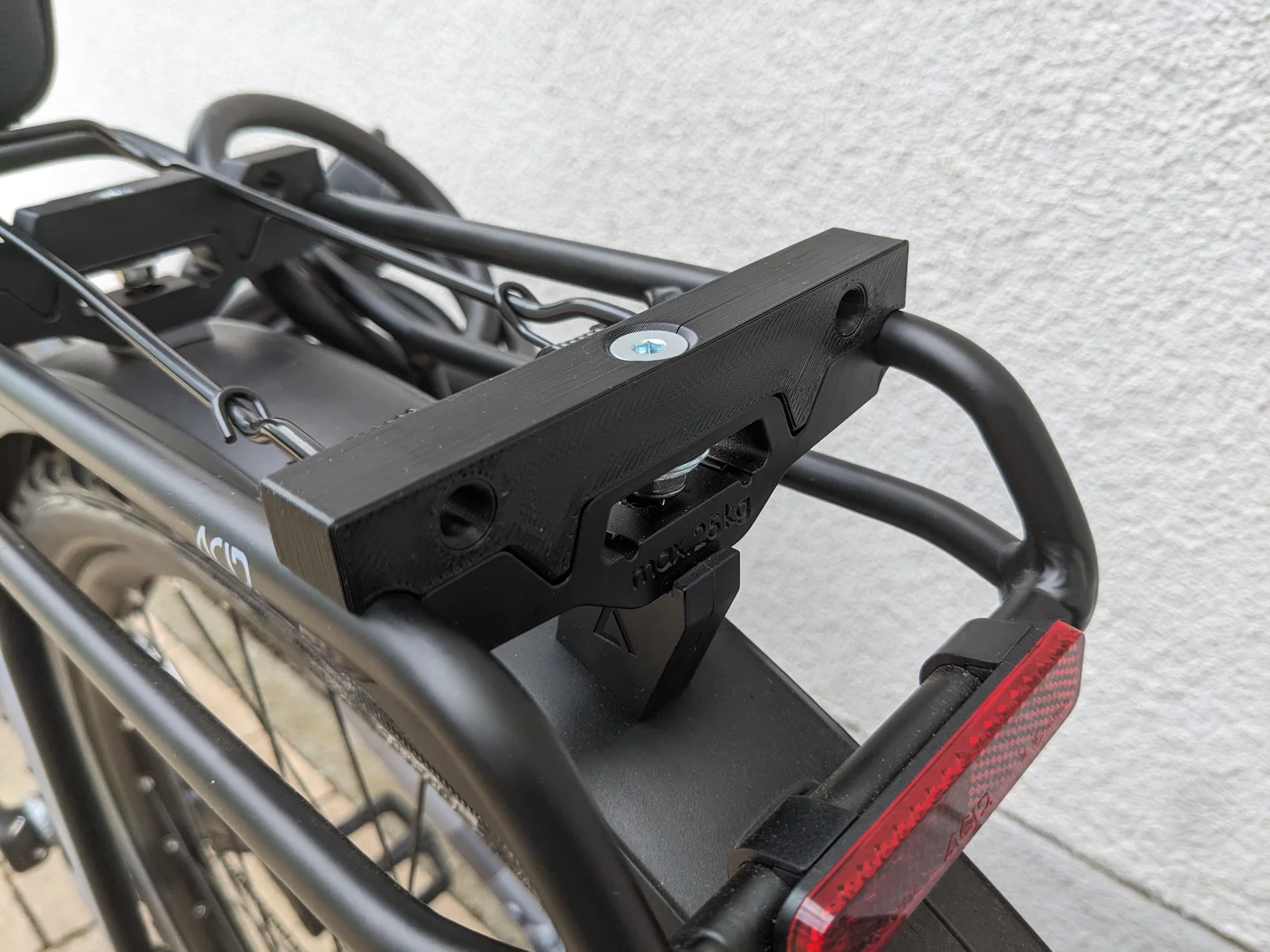

Mình đã upload phiên bản cải tiến của thiết kế gốc và cũng thêm một chi tiết thứ hai có thể lắp hướng về phía trước, giúp dùng được cái clamp và giữ snapit chắc hơn đúng vị trí

2023-07-29:
Chỉnh lại một số dung sai (tolerances) trên "Snapit_Rilink_Adapter_Front_Clamp"

---

Adapter để lắp phụ kiện Racktime SnapIt 1.0 lên baga xe đạp Cube Acid RILink.

Để bắt cố định cần bu-lông đầu chìm M6x25, ê-cu và một long đền (washer) đủ lớn tương ứng.

Vui lòng xem như nó vẫn còn đang phát triển, nhưng hiện đã hoạt động được.

Trong quá trình beta test mình đã làm hư vài cái. Lưu ý: in thật đặc/khỏe nha!
Mình in ASA với nozzle 0,6; chiều cao lớp 0,24; bề rộng 0,62; 8 vách; ~12 lớp trên và dưới; và 40% infill dạng hình chữ nhật.

2023-07-26:
Mình đã upload một phiên bản cải tiến của thiết kế ban đầu và đồng thời thêm một chi tiết thứ hai có thể lắp quay về phía trước, nhờ vậy có thể dùng clamp và cũng giữ snapit chắc hơn tại chỗ

2023-07-29:
Mình đã chỉnh một số dung sai trên "Snapit_Rilink_Adapter_Front_Clamp".

Vì mình nhận được vài yêu cầu từ các bạn quan tâm nhưng không có máy in 3D, ở đây có thể mua một mẫu tương tự:
https://wekropp-bike.de/Gepaecktraeger-Adapter-CUBE-ACID-RACKTIME-Snapit-1,-schwarz-m.-Schrauben,-MJ-2024

Đây không phải link affiliate, mình không được lợi gì nếu bạn mua ở đó. Việc sử dụng thiết kế này đã được trao đổi với mình.
