Vỏ LD2420 | ESP8266 D1 mini | Radar 24Ghz phát hiện vi chuyển động người
Thiết kế vỏ cho HLK-LD2420 + ESP8266 D1 Mini. Cấp nguồn bằng cáp USB micro-USB/typeC hoặc dây Dupont 5V. Hướng dẫn phần cứng, dụng cụ, và cách đấu RX/TX vào GPIO13/15, 3.3V và GND.
2.2K
Lượt Xem
15
Lượt Thích
228
Lượt Tải
Cập Nhật Apr 25, 2026
Mô tả

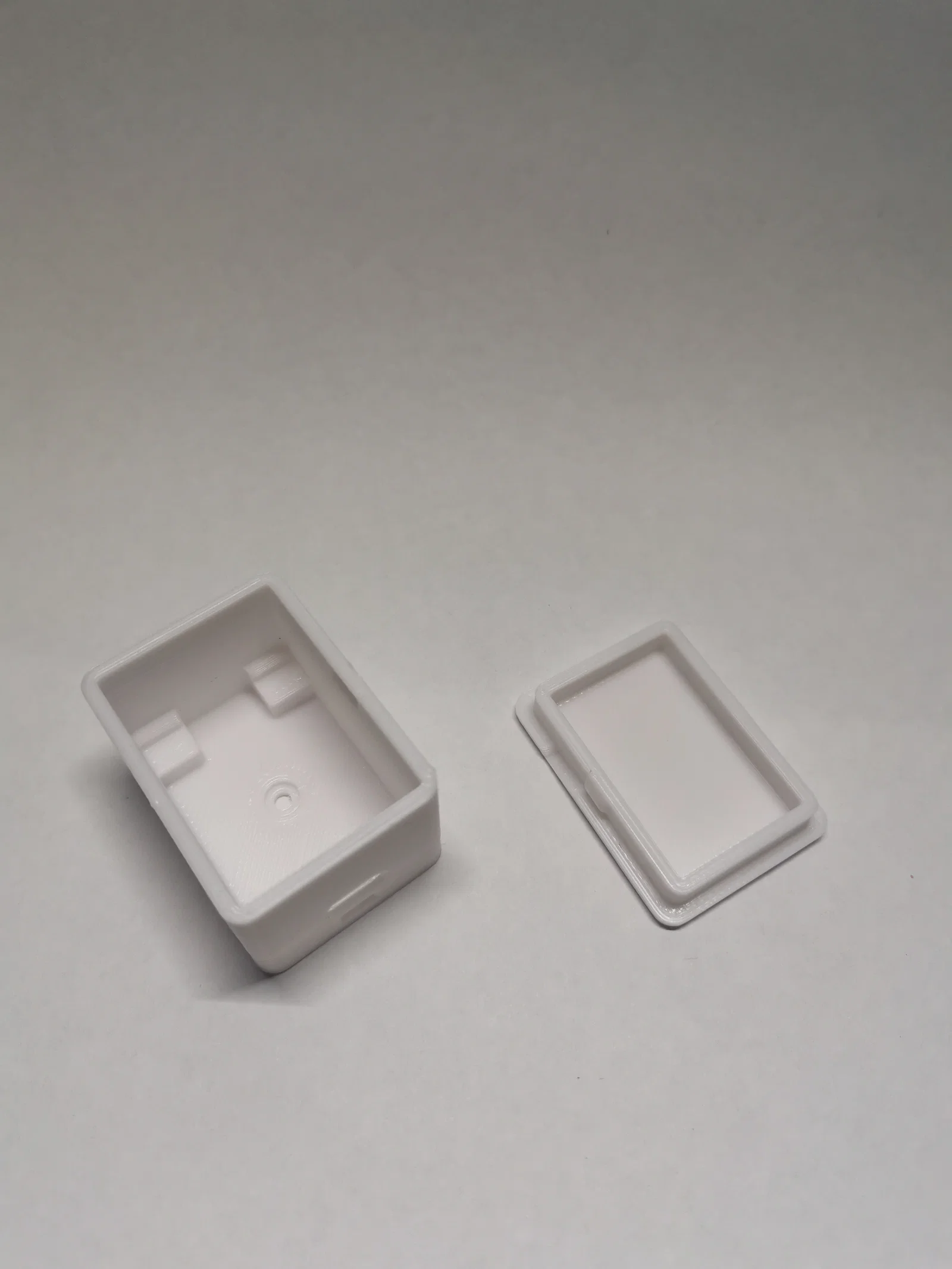

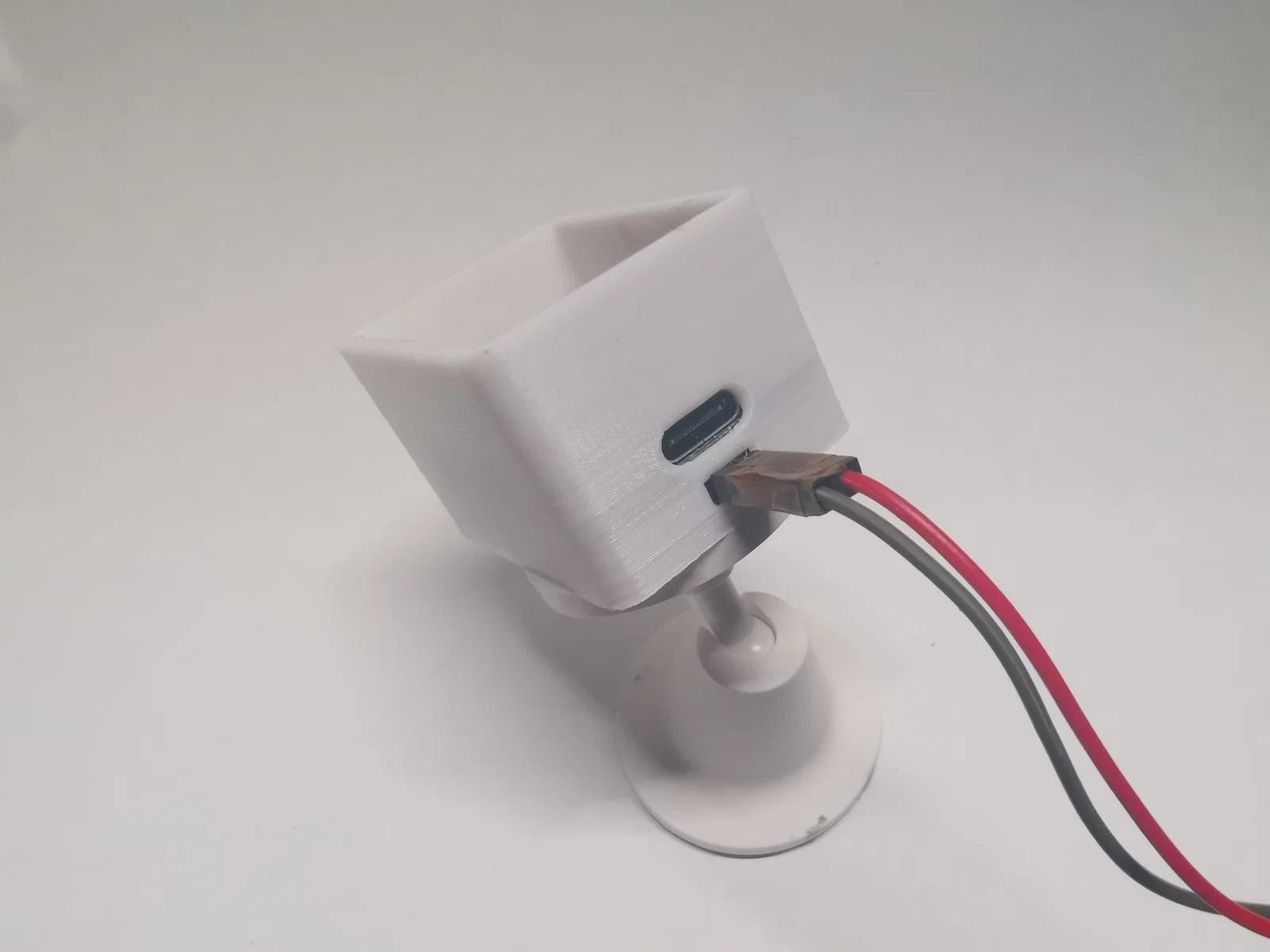

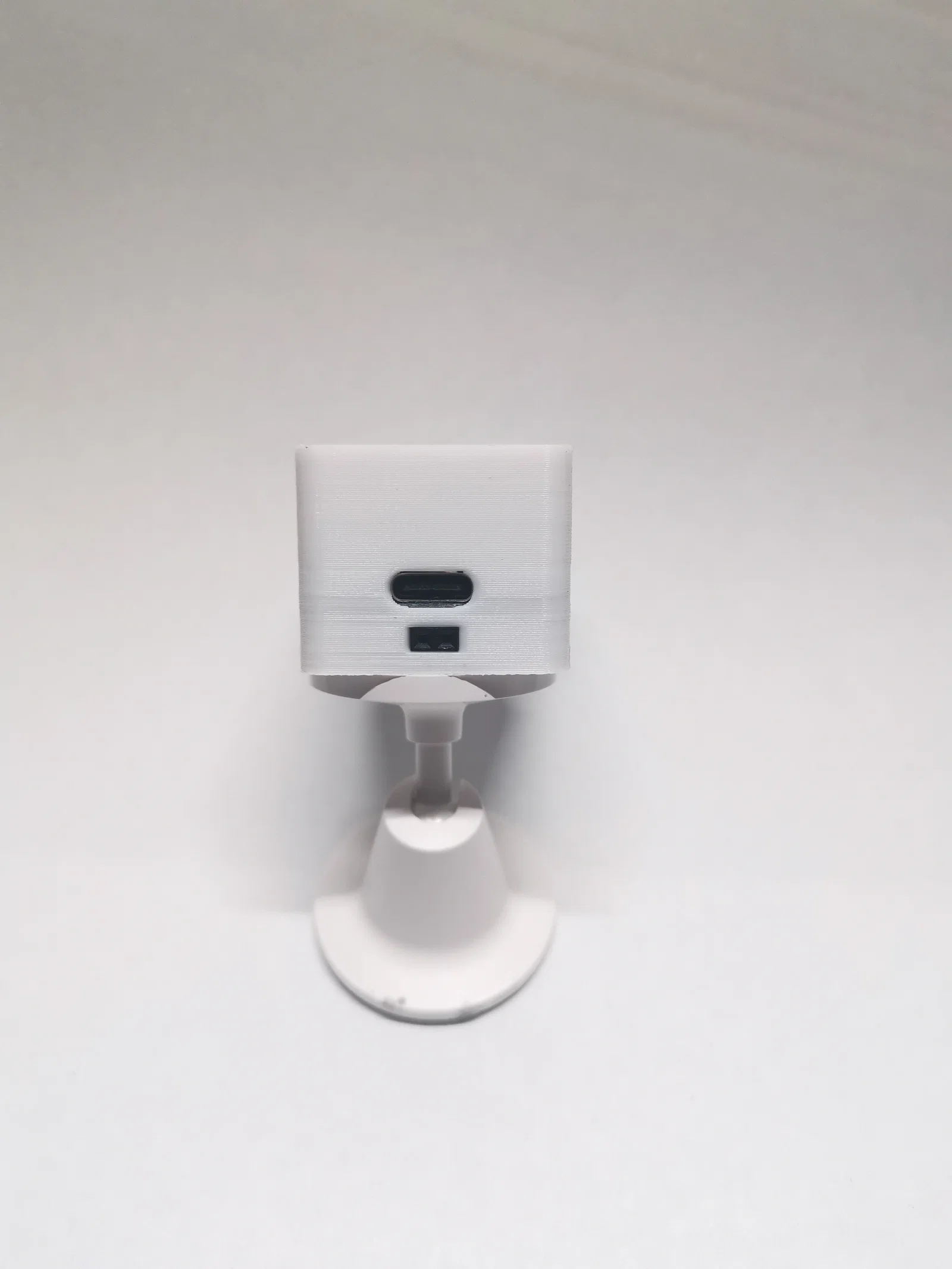

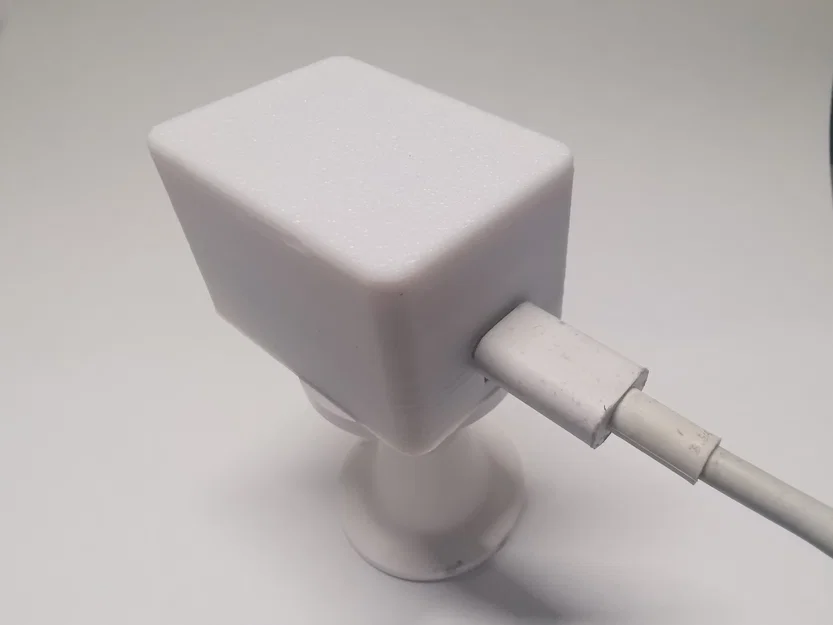

Cấp nguồn bằng cáp USB micro-USB/typeC hoặc dây Dupont 5V
Hardware:
- ESP8266 D1 Mini | W:23.2mm X H:34.3mm
- HLK-LD2420 | 20mmX20mm
- Dupont 2.54 X 2pcs
- (Tuỳ chọn) Mình có sẵn một cái đế cảm biến chuyển động Xiaomi, bắt nối vào case bằng vít M3*8.
Tools：
- Dụng cụ hàn
- Súng bắn keo nến
Wiring：

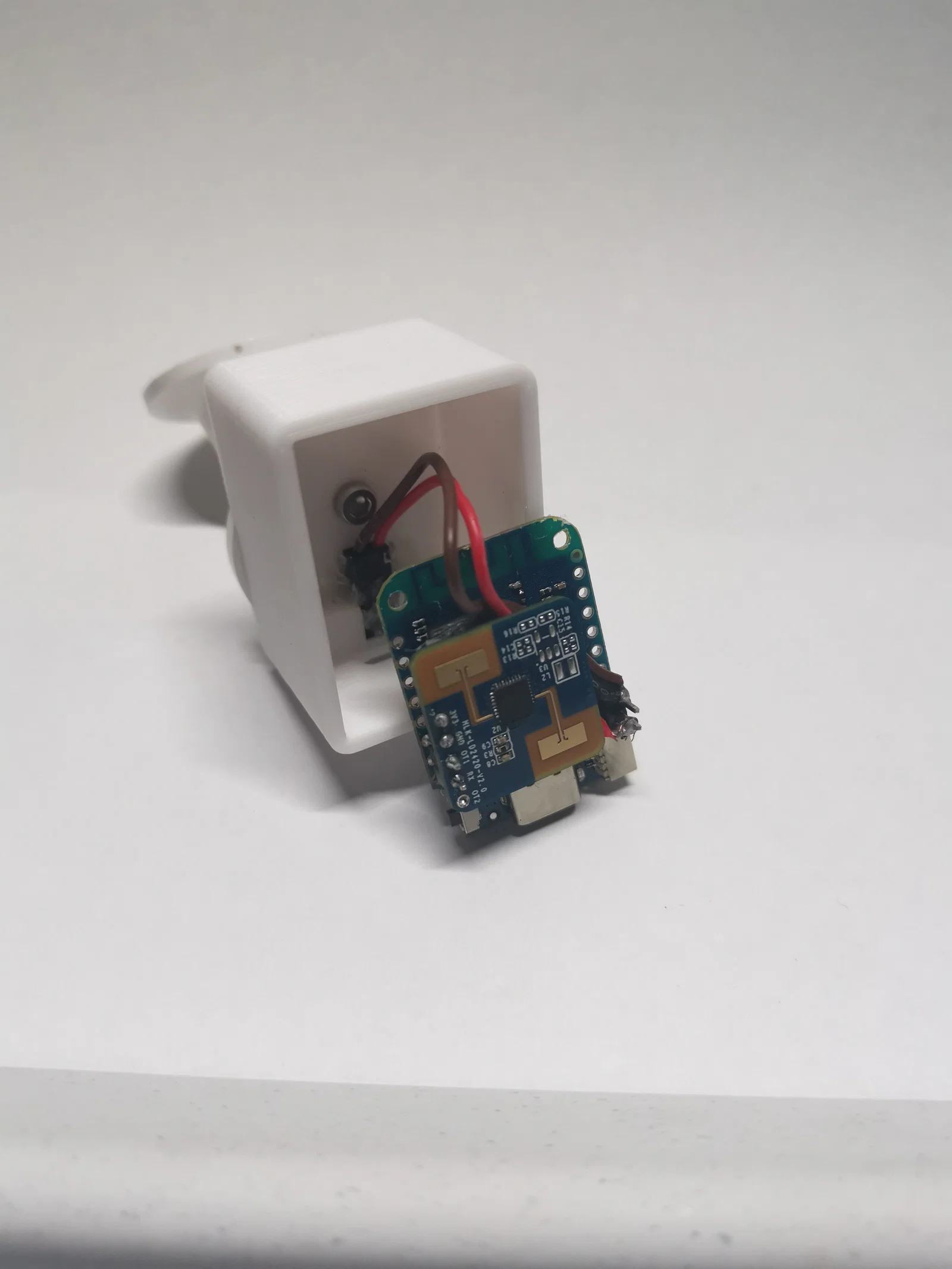

Chân RX và TX hàn vào GPIO13 & 15, 3.3V và GND nối bằng dây
