Ngàm GoPro Quick Release Buckle kèm Flexible Locking Tab

Tổng quan

Ngàm quick release buckle của GoPro là một thành phần quan trọng trong hệ thống mount GoPro từ rất lâu rồi. Tầm thời điểm GoPro Hero 5 ra mắt, GoPro giới thiệu một phiên bản quick release buckle mới có tích hợp lẫy khóa và tab chống rung (anti-vibration). Cái này giúp ngàm GoPro của bạn chắc chắn hơn, và theo mình thì là một cải tiến đáng kể so với thiết kế đời đầu.

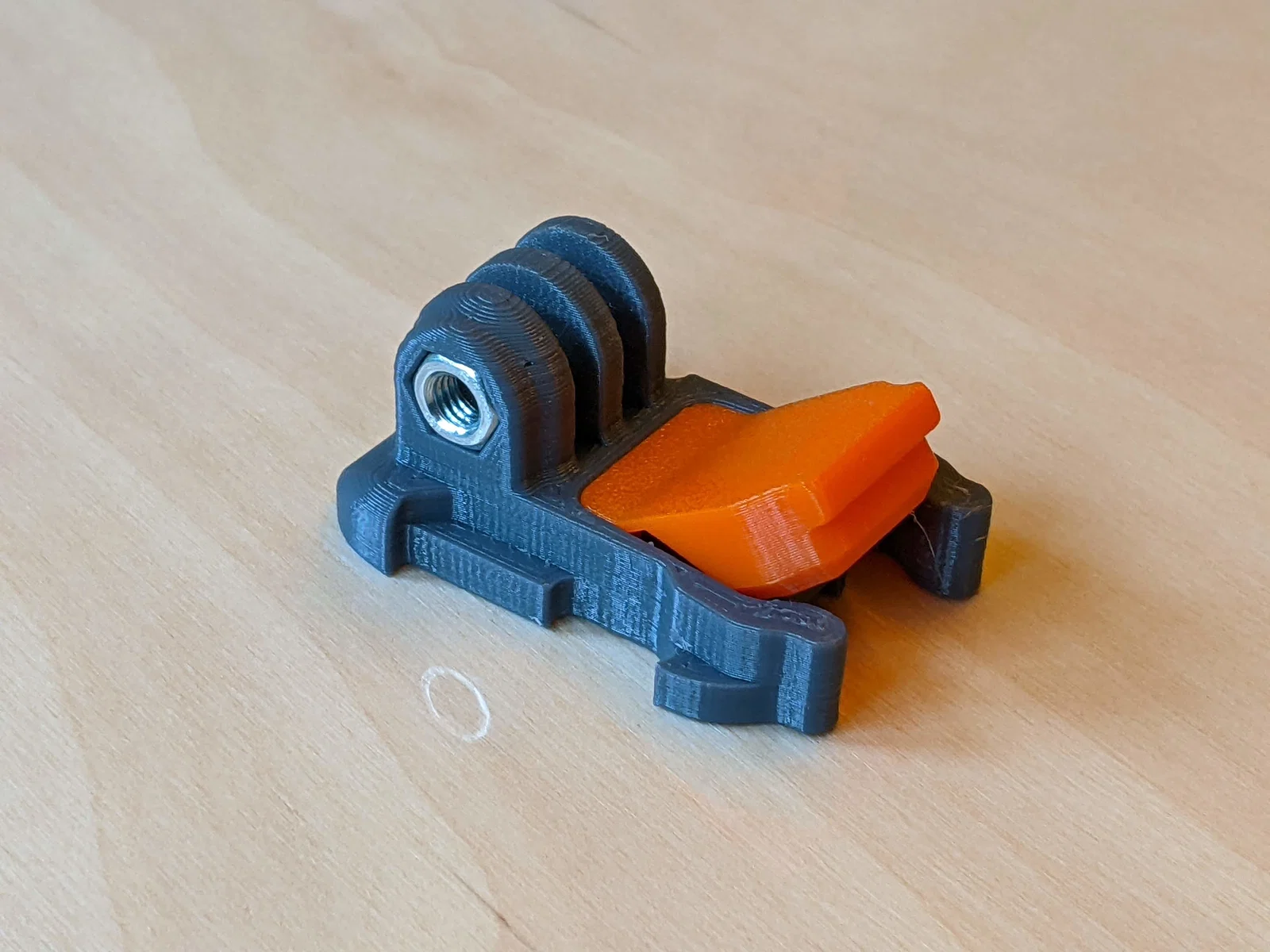

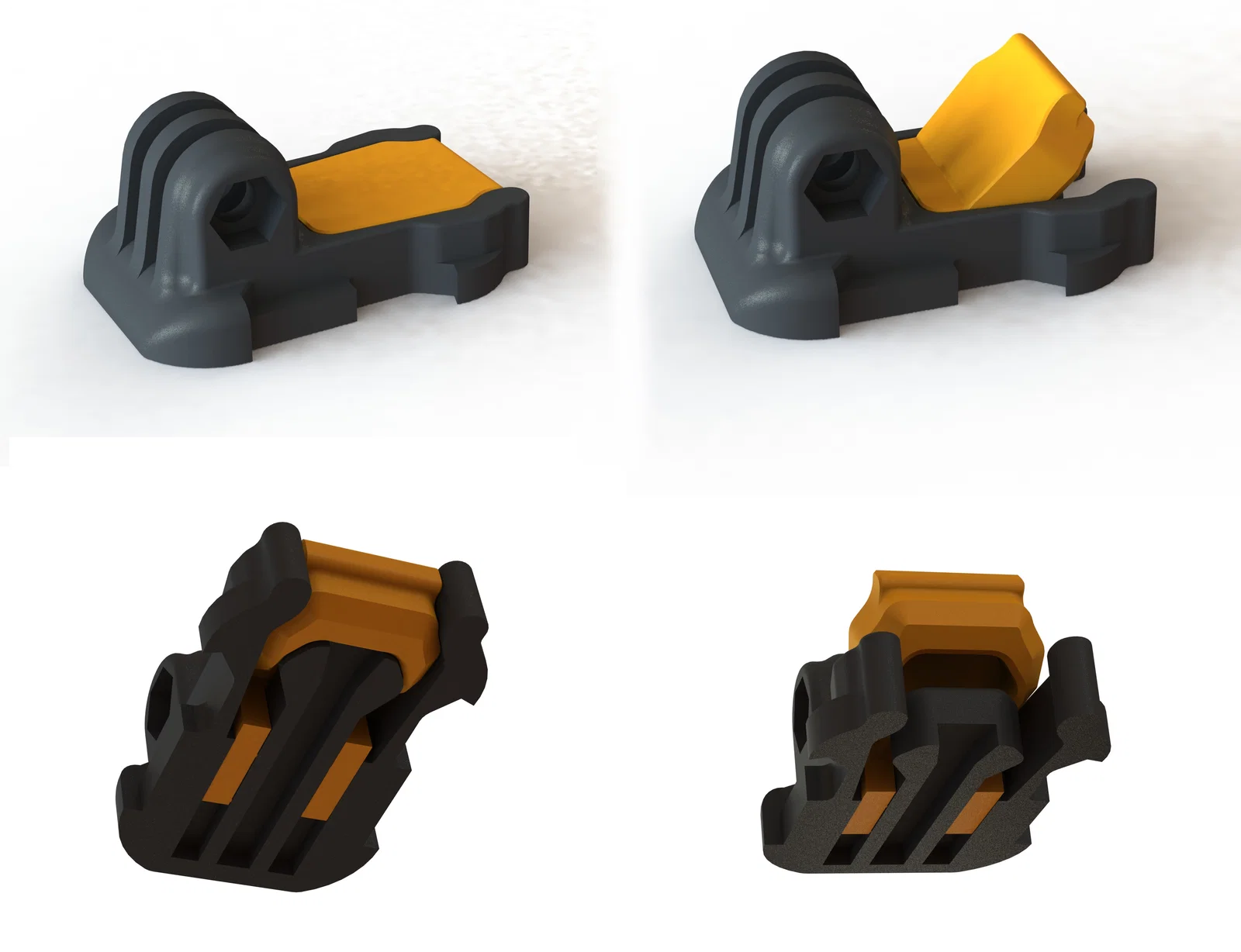

Dù có rất nhiều bản quick release in 3D ngoài kia, nhưng theo những gì mình biết thì đây là mẫu quick release buckle in 3D đầu tiên dùng kiểu flexible locking tab này. Mẫu được in thành 2 phần: một phần bằng nhựa cứng tùy bạn chọn (Nylon, PETG, ABS), phần còn lại bằng filament dẻo (TPU). Sau đó ráp hai phần lại với nhau là có thể dùng để thay thế cho buckle mount GoPro zin ( thứ gần nhất mình tìm được giống listing OEM là bộ này ) trên tất cả các ngàm quick release GoPro bạn hay dùng.

Lưu ý rõ ràng một điều: đồ in 3D sẽ không thể bền/chắc bằng đồ ép khuôn (injection molded). Tuy vậy, nó vẫn đủ khỏe cho nhu cầu sử dụng hằng ngày. Mình dùng trong các hoạt động của mình thì chưa gặp vấn đề độ bền; trừ khi bạn chơi mấy môn quá “căng” và hay đập camera thì mới đáng lo. In thêm perimeters để tăng độ chắc.

Phần cứng

Bạn cần 1 đai ốc M5 để vặn thumbscrew GoPro vào.

In ấn

Phần buckle chính thì khá dễ hiểu. Không cần support hay hậu xử lý gì.

Phần insert dẻo thì hơi phức tạp hơn chút. TPU bạn chọn không cần quá mềm; mình dùng Overture TPU shore 95A và chạy rất ổn. Khuyên bạn in với mặt phẳng lớn úp xuống bàn in, và bật “support on build plate only” để đỡ 2 cái tay bị vươn ra (xem hình). Support trên TPU có thể khó gỡ. Tuy nhiên vùng tiếp xúc khá nhỏ, và nếu bạn tăng Top contact Z distance lên 0.3mm thì có thể giật support ra bằng tay luôn; không cần cắt hay bấm. (Nếu vẫn khó, dùng kềm cắt flush cutters hoặc dao lam là xử lý ngon lành.)

Lắp ráp

1. Đưa phần flex insert cắm xuống vào thân buckle chính theo góc 45 độ
2. Bẻ phần flex insert xuống cho tới khi nó nằm đúng vị trí khóa. Hai tay nhô ra sẽ cong xuống và thò ra dưới thân buckle chính theo một góc.
3. Làm từng bên một: nắm phần tay đang thò ra rồi kéo/nâng nó lên, gài qua và vào khe chữ nhật trên thân chính. Ấn mạnh cho khít. Muốn chắc hơn thì có thể dán keo.

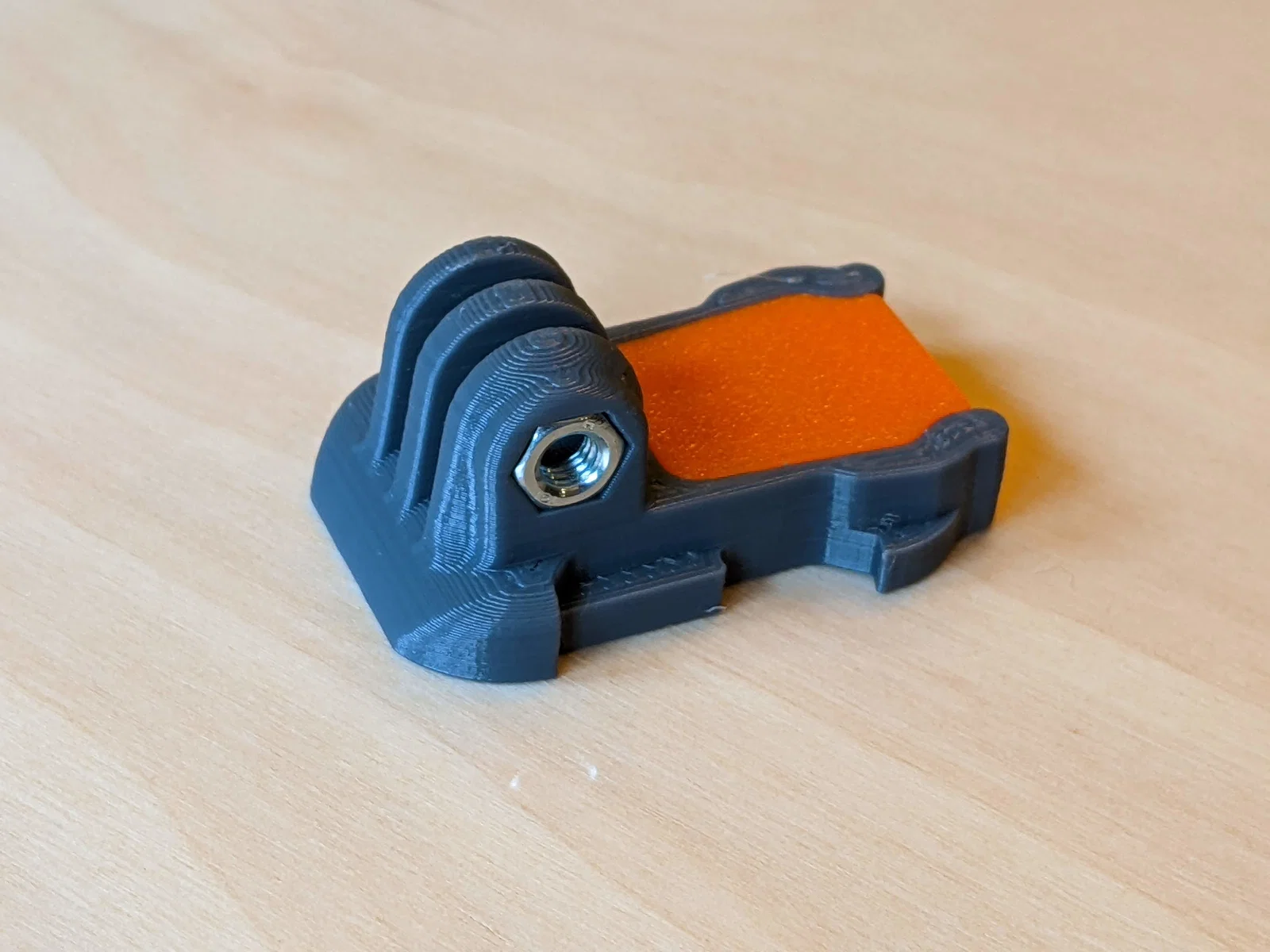

4. Nhét đai ốc M5 vào lỗ lục giác. Phần này cũng nên là kiểu press-fit chặt. Muốn thì dán keo thêm.

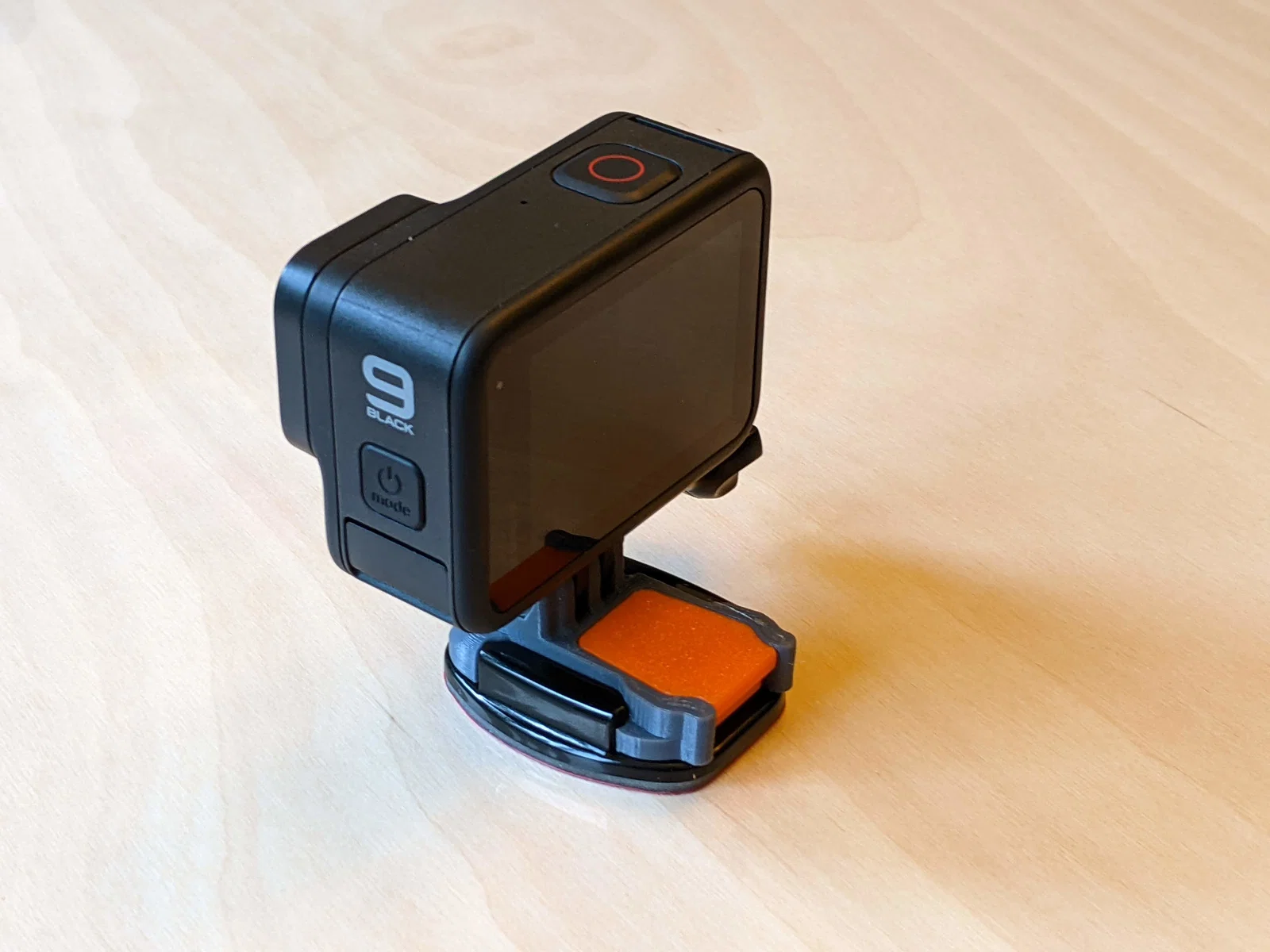

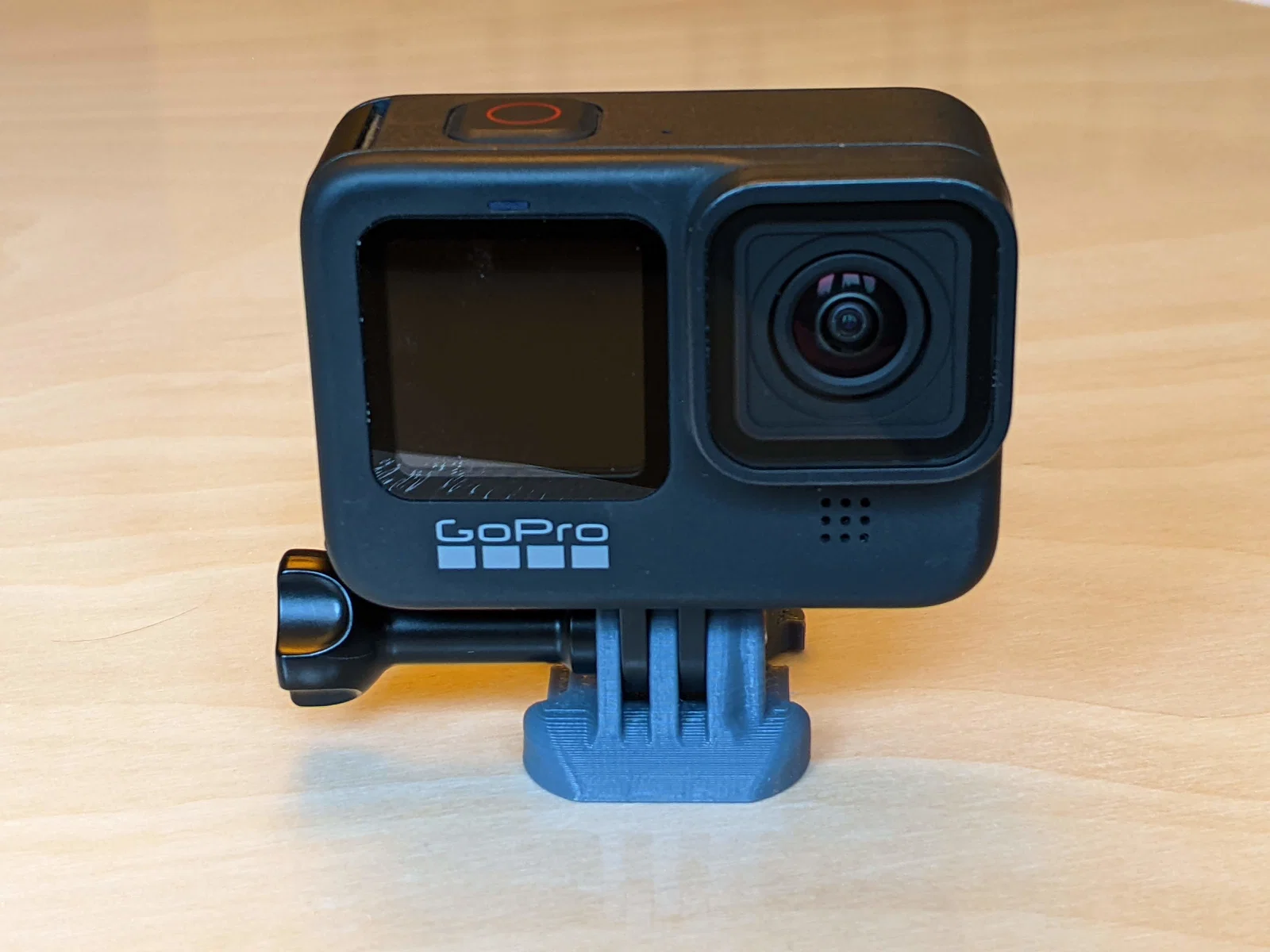

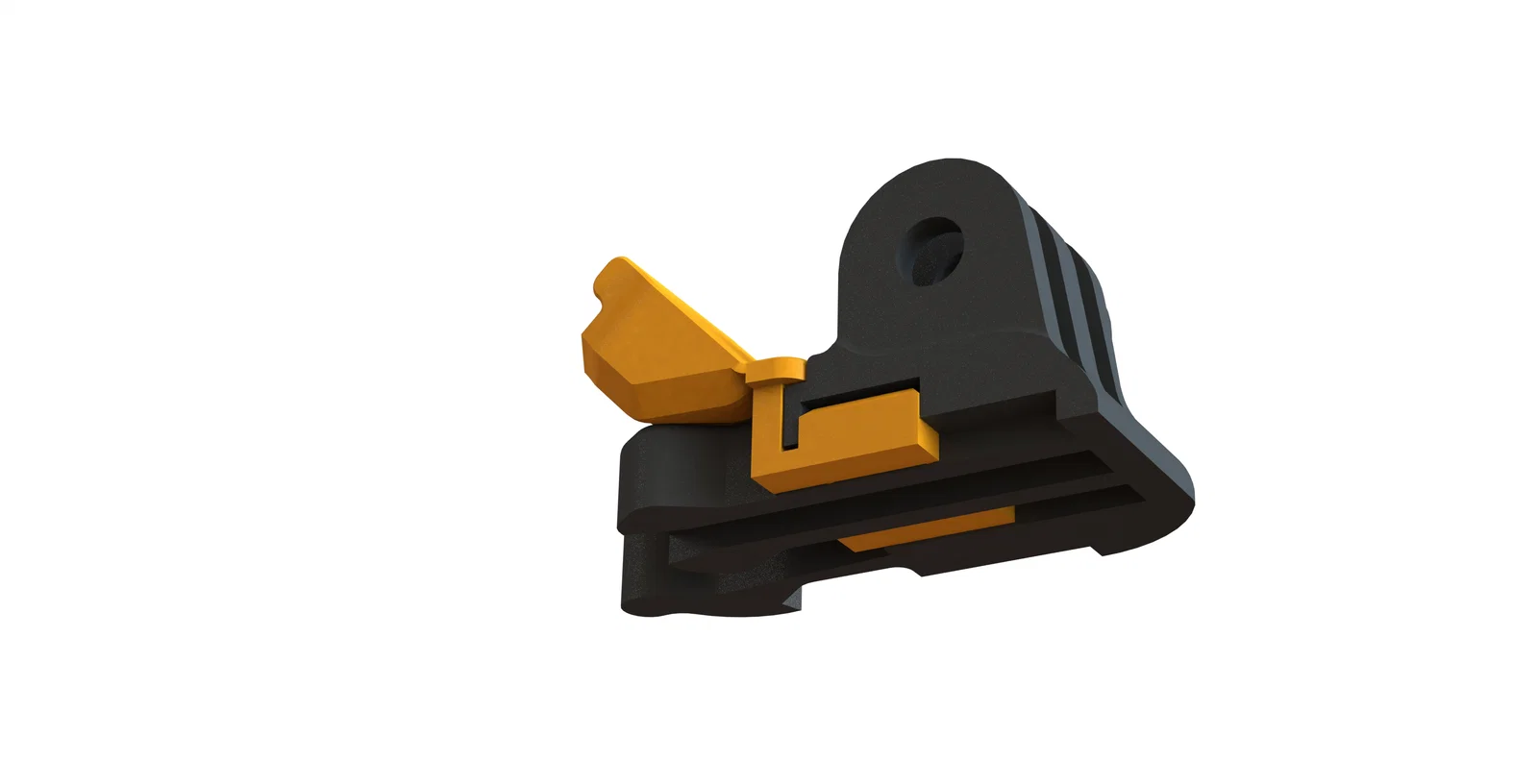

5. Vậy là quick release buckle sẵn sàng dùng! Khi cần mở lẫy, nhấn mạnh lên mép sau của flexible locking tab để nâng lẫy lên. Sau khi cắm buckle vào ngàm quick release GoPro, ấn lẫy khóa xuống lại cho khít.
6. Chúc bạn quay GoPro “đúng bài”!
