Hộp đựng game cart Nintendo Switch Pokéball

Mình tự thiết kế từ đầu cái hộp đựng game cart cho Nintendo Switch dạng Pokéball này. Mình có in thử một mẫu có sẵn trên Thingiverse, nhưng phải hậu kỳ (post-processing) rất nhiều mới ráp lại được, mà cuối cùng cái lẫy lại không hoạt động chút nào. Mình tính sửa model đó, nhưng loay hoay một hồi rồi cũng bỏ cuộc.

Để xem nhanh bản preview của dự án, coi video ngắn này nha: https://youtu.be/R7knSxRuAK4

Mình cũng có làm video hướng dẫn lắp ráp và để ở đây: https://youtu.be/0vRFBtplHTM

Những điểm khác biệt so với các mẫu khác:

1. Bản lề (hinge) “dễ chịu” hơn và dày dặn chắc chắn hơn.

2. Bản lề có thể làm hoạt động được bằng một đoạn kẹp giấy loại cứng (heavy paper clip) hoặc dây kim loại tương tự. Mình dùng đinh hoàn thiện (finishing nail). Mình không khuyến khích khoan xuyên lỗ vì lực xoắn khi khoan rất dễ làm bể chi tiết. Nếu chốt bản lề bạn chọn bị khít, bạn có thể làm thông lỗ theo cách này: dùng masking tape giữ 2 nửa vỏ trong dính với nhau để canh thẳng bản lề. Sau đó dùng heat gun hơ nóng cái chốt và đẩy xuyên qua lỗ. Bạn sẽ cần rút chốt ra, hơ nóng lại rồi ấn vào lần nữa. Lặp lại cho tới khi chốt đi xuyên qua và trượt êm. Khi đã vào rồi, chấm một ít keo nến (glue gun glue) ở hai đầu để giữ chốt cố định.

3. Phần đáy và phần trong của nắp trên được làm phẳng thay vì hình cầu trọn vẹn để tiết kiệm thời gian in và vật liệu.

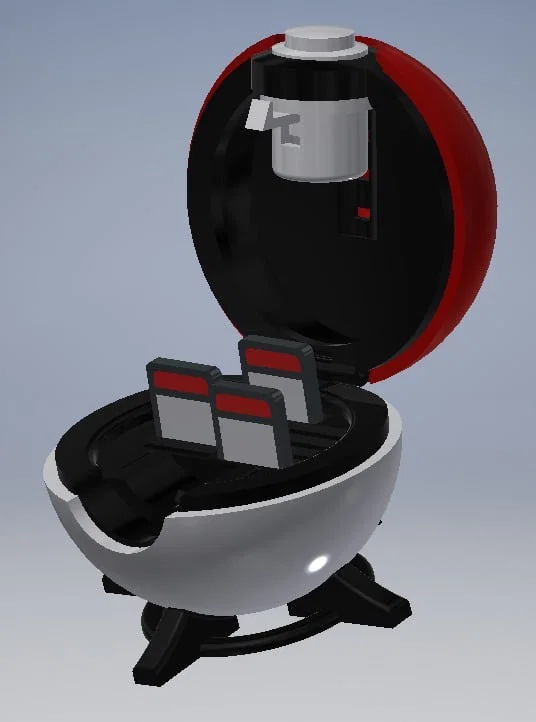

4. Các khe cắm cart được làm rộng hơn các mẫu khác. Mình không muốn làm trầy/hư nhựa cart hay nhãn dán, nên cố tình cho nó hơi lỏng.

5. Bên trong nắp trên có một mặt phẳng giúp ngăn cart rơi khỏi các khe lỏng. Nếu bạn lắc quả bóng thì có thể nghe lạch cạch chút xíu, nên dán thêm một miếng foam mỏng hoặc vải ở mặt trong “trần” của nắp để kẹp cart chặt hơn.

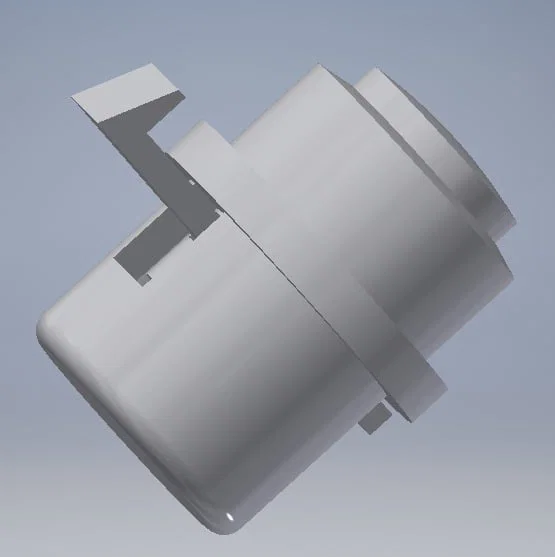

6. Cơ cấu gài lẫy hoạt động rất ổn. Một số mẫu khác mình thử có dung sai (tolerance) quá sít, máy in của mình không “ăn” nổi dù máy cũng khá tốt. Thiết kế này to hơn, nhưng dễ chịu hơn với những máy in không thật sự chuẩn tuyệt đối.

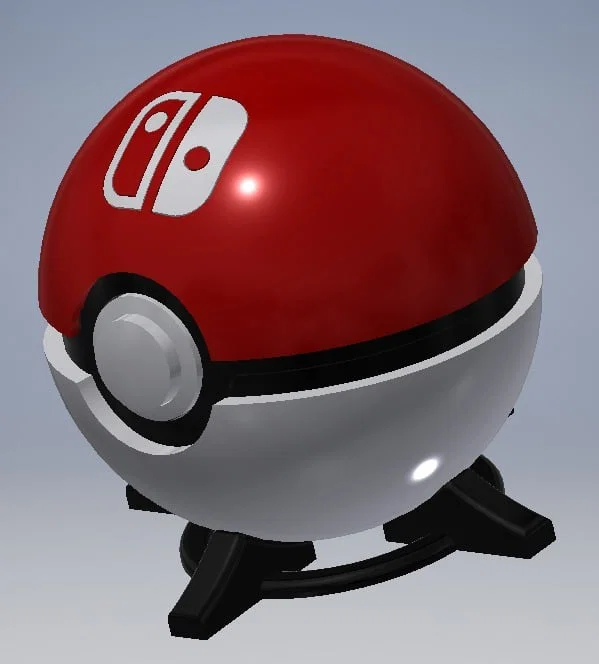

7. Mình thích logo Switch ở phần nắp trên giống vài mẫu khác. Nhưng các mẫu đó lại gần như không chừa dung sai, nên mình đã nới ra để dễ lắp hơn. Nếu vẫn chưa vừa khít, mình gợi ý đặt logo vào đúng vị trí, hơ nhẹ bằng heat gun rồi dùng ngón tay ấn cho khít các khe hở. Mình cũng kèm thêm một phiên bản phần màu đỏ không có logo nếu bạn không muốn gắn.

8. Kích thước quả bóng này hơi khác so với mấy mẫu khác, nên mình làm luôn cái giá đỡ (holder) mới cho đúng size. Nó gần như là bản copy của một mẫu mình thích, chỉ chỉnh lại cho vừa kích thước bóng này.

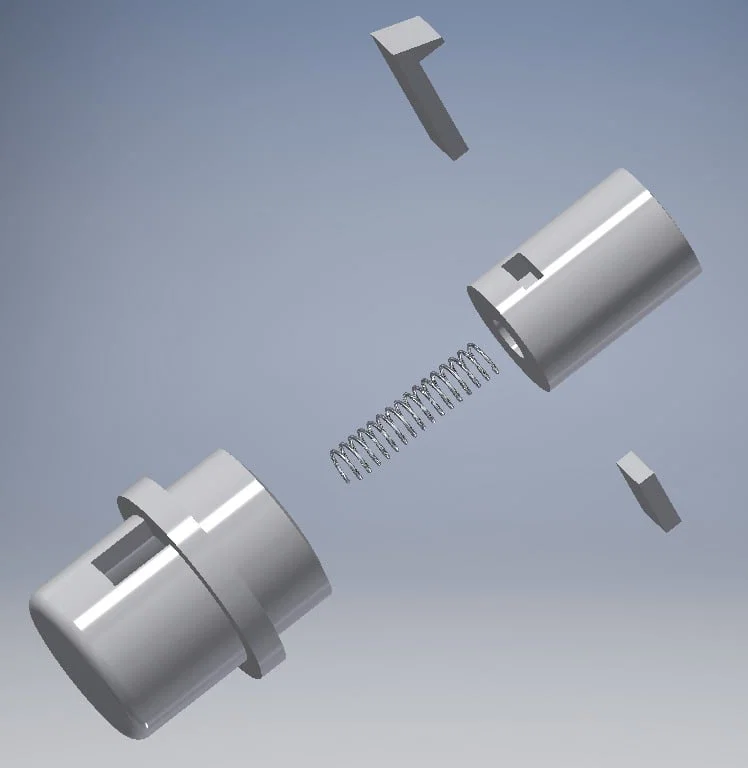

9. Lò xo nén (compression spring) mình có đường kính hơi lớn hơn lò xo bút, nên lỗ trong cơ cấu nút để giữ lò xo cũng lớn hơn chút. Nhưng lò xo bút vẫn dùng được.

10. Một số mẫu khác либо không bung ra được, либо phải dùng lò xo xoắn (torsion spring). Vì torsion spring không phải ai cũng có sẵn và còn cần lực xoắn “chuẩn” mới bung đẹp, nên mình làm mẫu này chạy bằng hai cái móc và một sợi thun. Như vậy bạn không cần khoét rãnh ở bản lề (vừa yếu chi tiết) để lắp torsion spring. Có nhiều rãnh (slot) trên các phần nhựa đen bên trong để phù hợp các loại dây thun lực khác nhau. Xem video để biết cách ráp phần này vì có vài mẹo giúp nó hoạt động ổn định.

11. Mình thấy có người thêm khe để thẻ micro SD, thấy hay nên mình cũng làm. Khe được làm hơi “dư” kích thước, nên tùy dung sai máy in của bạn mà có thể hơi lỏng hoặc hơi chặt với món nhỏ như vậy. Với mình thì vừa đẹp. Đổi chiều đặt thẻ SD (xoay một hướng khác) có thể sẽ khít hơn, nên thử luôn nếu bạn thấy fit chưa ổn.

Mẹo in:

Mình khuyên in các phần màu đen theo kiểu đặt phẳng (phần khe cart hướng lên cho phần đáy, và phần vòng/ring hướng lên cho phần trên), có supports và infill 30%. Các phần vỏ cầu màu đỏ và trắng nên in theo kiểu đặt cạnh (edge down) để ra đẹp nhất. Lưu ý các chi tiết trắng có dạng cung cong. Hãy slice sao cho mặt phẳng nằm xuống bed. Tất cả các chi tiết đều có ít nhất một mặt phẳng để đặt. Làm vậy sẽ giảm thời gian hậu kỳ và cho chất lượng in cao hơn.

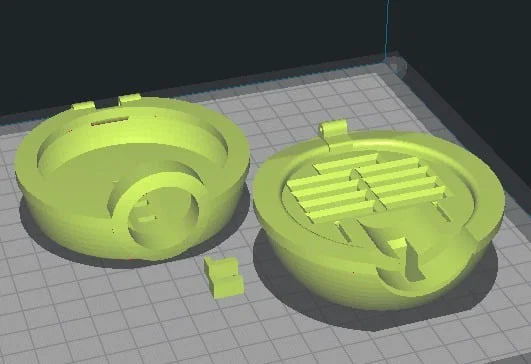

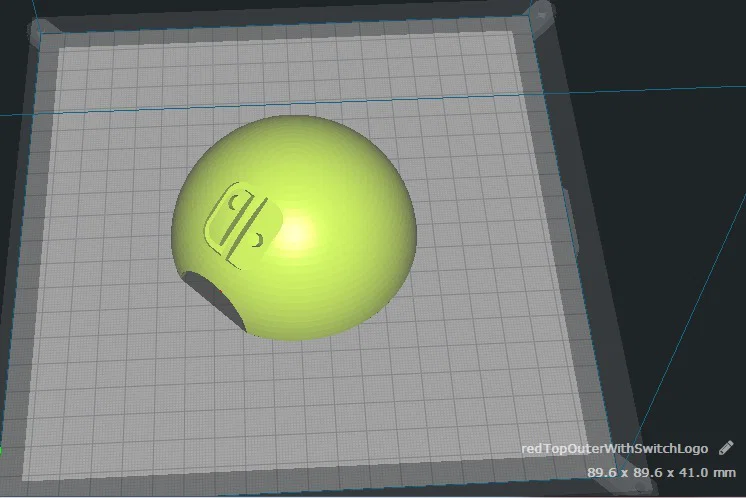

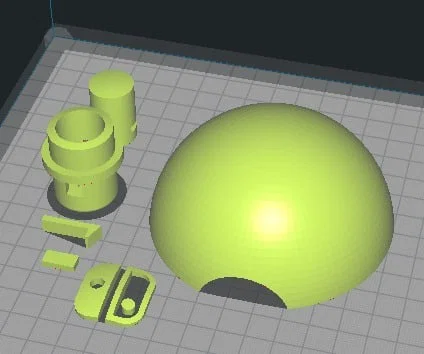

Nếu chỗ nào chưa rõ thì xem hình chụp (screen shots) bố trí trong Cura.

Mình dùng tree supports trong Cura để dễ tháo supports về sau.

Mình phối nhiều loại vật liệu cho bản in này. Các phần màu đen mình dùng PETG vì chịu lực, ma sát và hao mòn nhiều hơn khi sử dụng. ABS thì cứng nhưng giòn, nên PETG là lựa chọn hợp lý ở đây. Các phần đỏ và trắng mình dùng ABS. Không có lý do đặc biệt gì ngoài việc cuộn PLA đỏ và trắng mình có thì hơi trong, mình muốn nhìn nó đục (opaque) hơn.

Nguồn cảm hứng: https://www.thingiverse.com/thing:2947088 https://www.thingiverse.com/thing:411193

January 7, 2018

Chỉnh lại các phần trong để bỏ cái gờ (lip) quanh mặt trong, giúp vệ sinh sau in dễ hơn.

Sửa nút bấm bị lệch tâm theo trục Z.

Dọn dẹp thêm một số chi tiết nhỏ.

Thêm các gờ định vị (locates) quanh chu vi các phần nhựa đen bên trong và các nửa hình cầu để canh thẳng và dán keo dễ hơn.
