SPUDNIK – Vỏ DIY rehousing cho Netbridge 2.1 (900mhz) dùng trên set

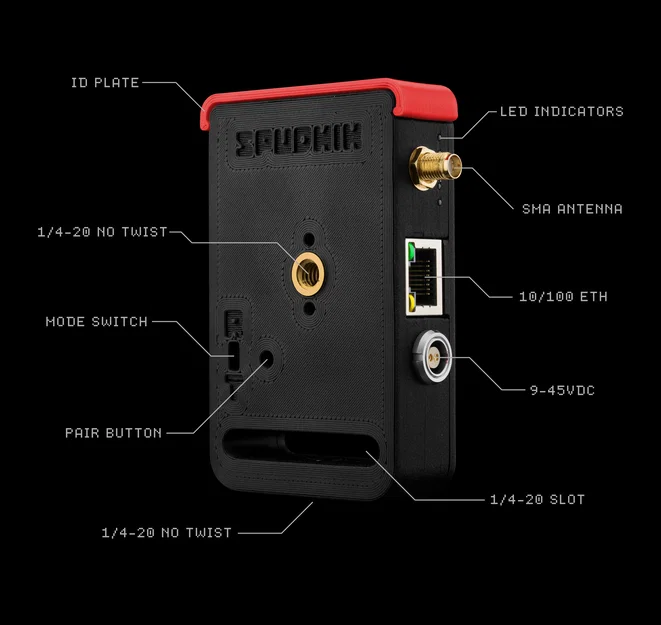

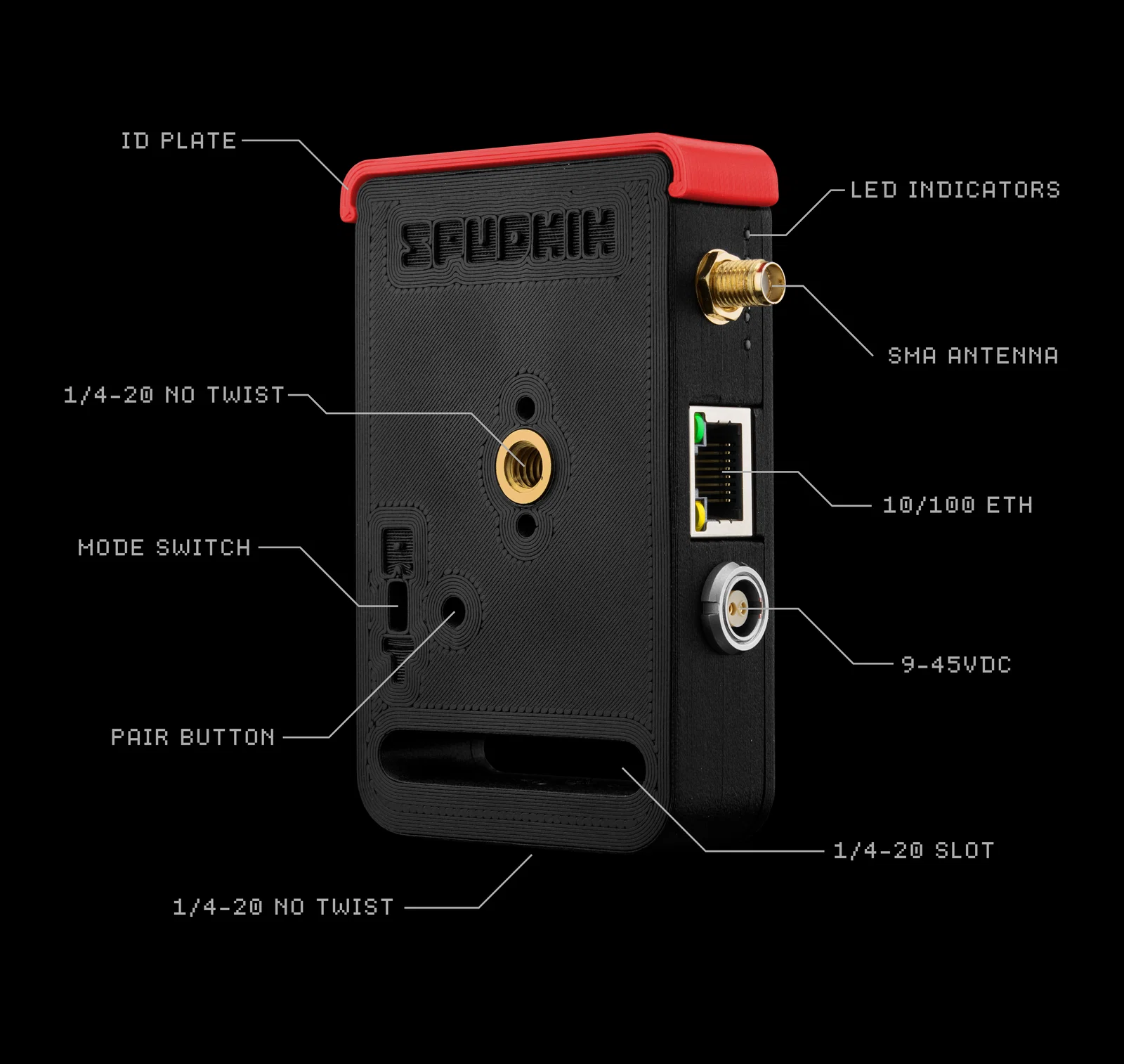

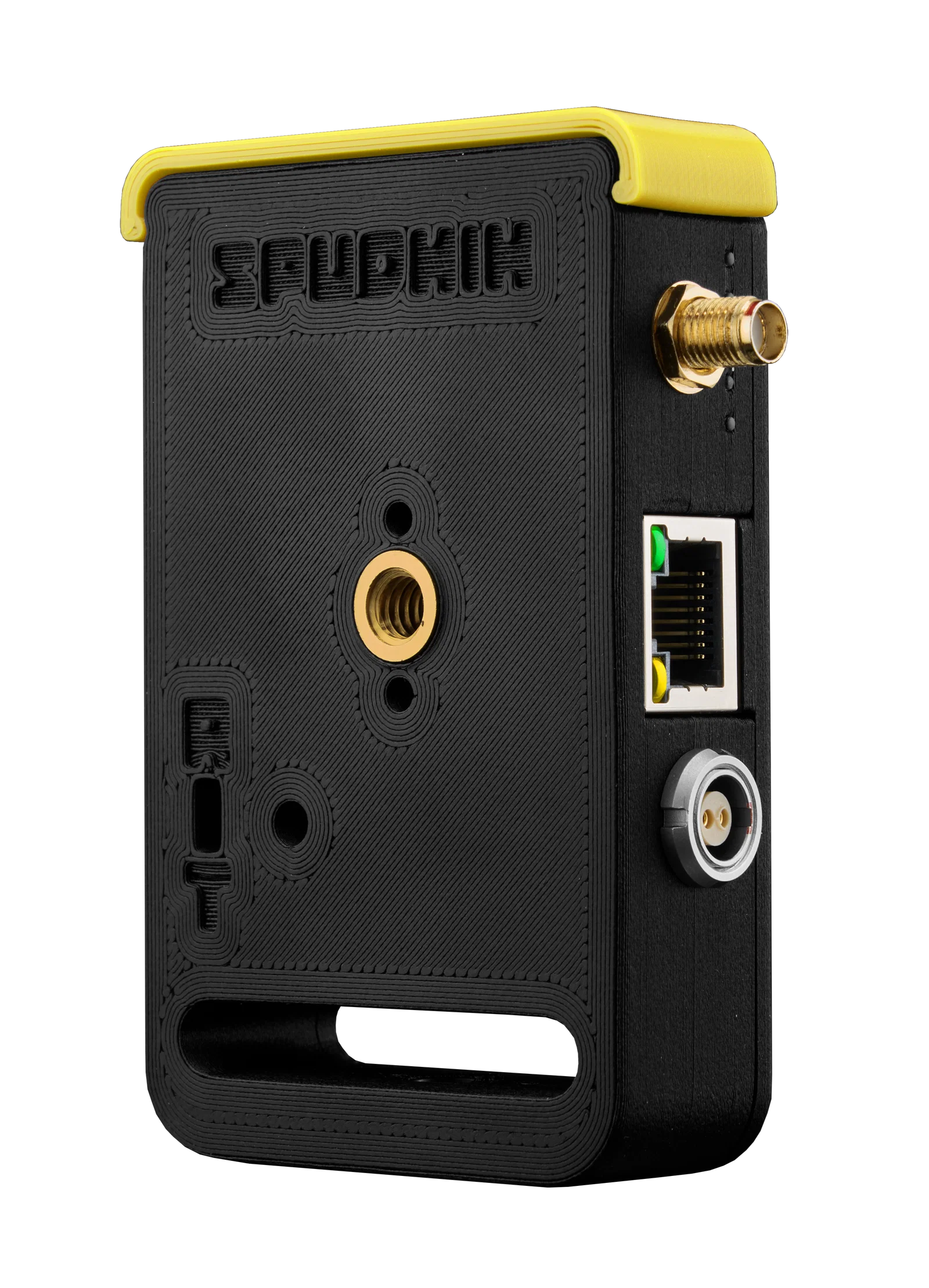

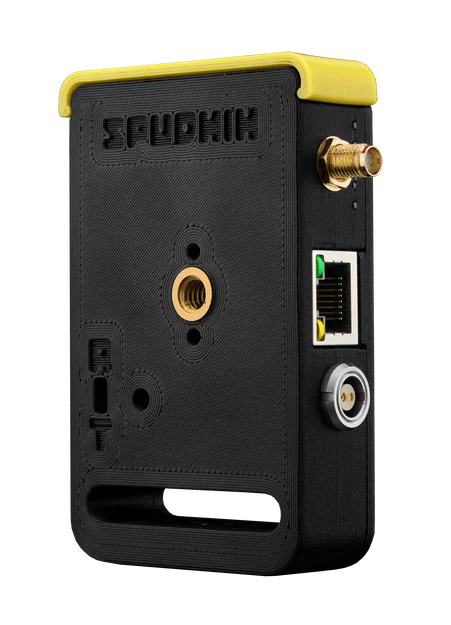

Ngắm nghía SPUDNIK nè: bản DIY rehousing cho các board Netbridge 2.1 OEM được cung cấp bởi Anjelo, Loocam, v.v.

Dự án này giữ nguyên mọi ưu điểm của board netbridge 2.1: kết nối IP tầm xa 900mhz, độ trễ thấp, thời gian boot cực nhanh, rồi đóng gói lại để xài tiện trên set.

Nó bổ sung cổng LEMO 2 pin, power regulation, và cho bạn thao tác được công tắc TX /RX cũng như nút pairing từ bên ngoài.

Bạn có thể mua bản lắp sẵn trên website của mình tại đây

BOM:

• Cổng LEMO 2 Pin: ECG.0B.302.CLL
• Power regulation: Pololu 9V, 2.9A Step-Down Voltage Regulator D30V30F9
• 2x insert tán nhiệt M2 (heat set inserts): Standard, CNC Kitchen
• 4x insert tán nhiệt M3 (heat set inserts): Short, CNC Kitchen
• 2x vít M2 x 4mm screws
• 4x vít M3 x 12 đầu bằng screws
• Insert tán nhiệt ¼-20: E-Z LOK Threaded Insert for Plastic
• Dây điện: 24AWG, ưu tiên silicon
• ANT-916-CW-HWR-SMA

Tools:

• Mỏ hàn
• Lục giác (Hex Keys), tua vít
• Dụng cụ gắn heat set insert
• LEMO DCH.91.121.PA
• Mỏ lết nhỏ kiểu parallel wrench hoặc tương tự
• Tay vặn đai ốc 8MM (Hex nut driver)
• Kìm mũi nhọn (needle nose pliers)
• Kềm tuốt dây (wire strippers)
• Bộ tua vít chính xác (precision screwdriver set)
• Dao lam (Razor blade)
• Băng keo điện dạng lỏng (liquid electrical tape) (khuyến nghị)

Build Instructions:

• Tháo vỏ zin bằng cách bẩy mặt faceplate ra. Giữ lại faceplate vì lát nữa mình sẽ cần vài phần từ đó.
• Lấy board ra khỏi vỏ và cẩn thận tháo dây antenna. Vặn antenna ra khỏi enclosure rồi để riêng.
• In enclosure. Ưu tiên CF-PETG, nhưng PETG thường cũng được; PLA thì sẽ không bền lâu.
• Gắn heat set inserts. Mấy cái này phải gắn thẳng, vì khoảng hở cho linh kiện rất ít; insert ¼-20 mà gắn tệ có thể làm món này dễ bị bể.
• Lắp dây antenna. Cẩn thận xoay phần lục giác phía sau sao cho mặt phẳng đi qua được trụ bắt (mounting post), rồi xoay lại để nó key vào đúng vị trí. Dùng kìm mũi nhọn để đảm bảo lắp khít, sau đó gắn washer và nut cho antenna rồi siết lại bằng tay vặn đai ốc 8mm.
• Cắt dây theo chiều dài ước lượng và hàn vào board Pololu. Bạn sẽ cần dây đi tới lemo (đi vào power input) ngắn hơn so với dây đi tới board netbridge.
• Hàn cổng lemo vào các dây input của board pololu, và nhớ đúng cực. Ground phải vào chân được đánh dấu bằng hình nửa vòng tròn gần solder cup.
• Gắn nut phía sau cổng lemo kèm washer. Luồn cổng lemo vào lỗ trên vỏ, rồi siết chặt.

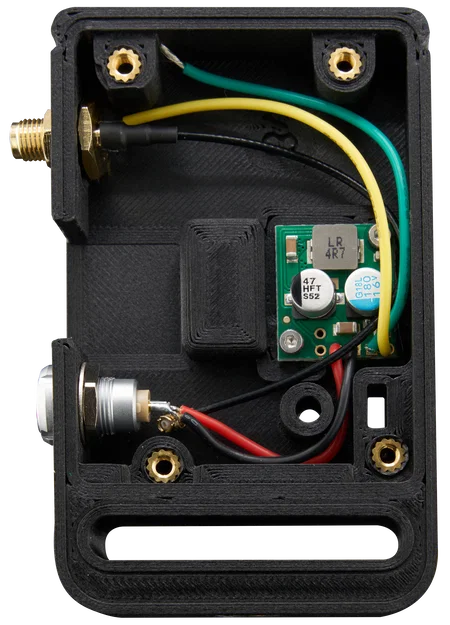

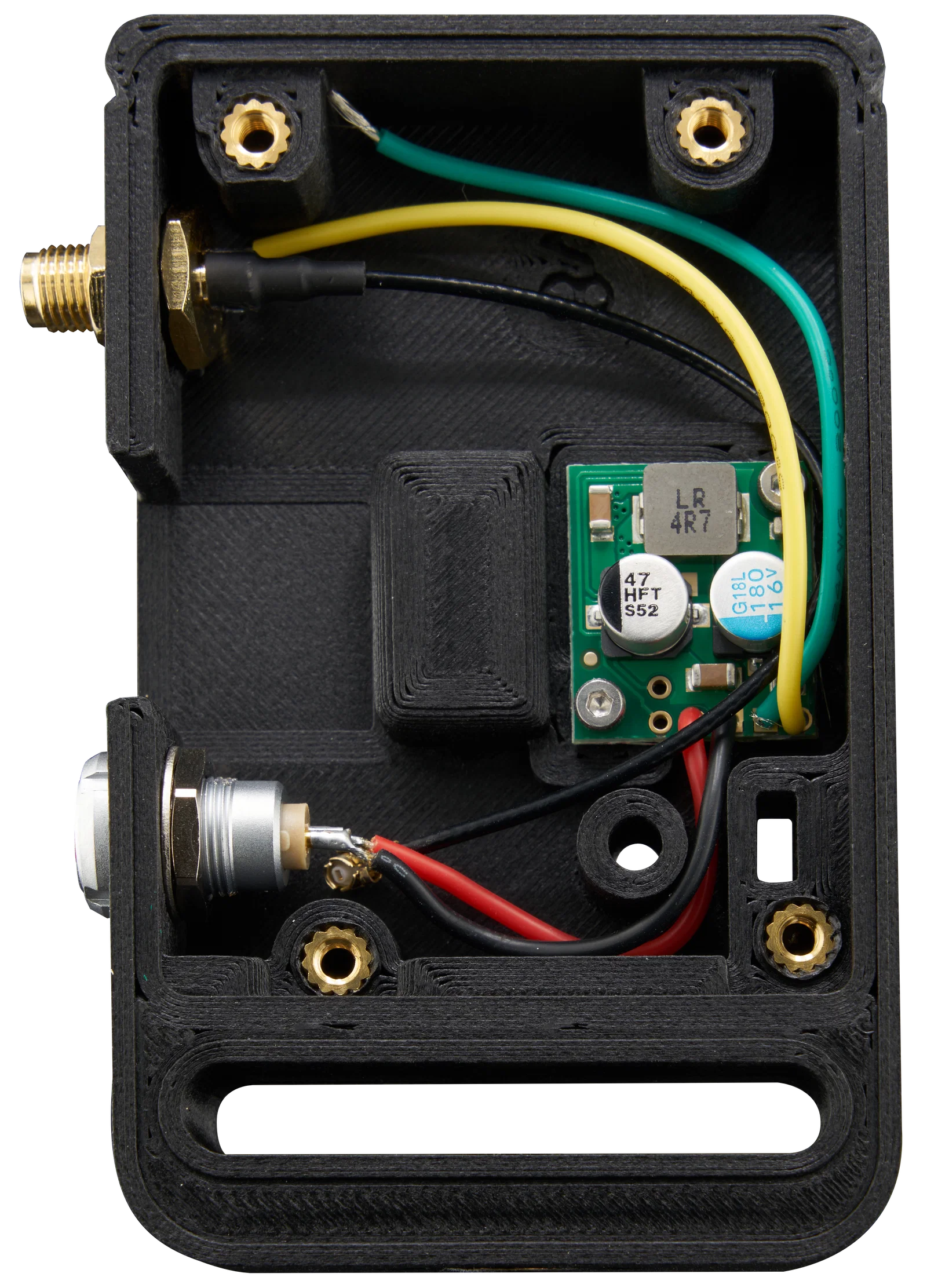

• Dùng vít M2 để cố định board pololu vào bên trong vỏ.
• Lấy faceplate từ vỏ zin và cẩn thận tháo các ống dẫn sáng (clear light channels). Chúng có thể vừa khít kiểu press fit trong model, hoặc có thể cần nới rộng bằng đầu lục giác 0.9mm hoặc tương tự.

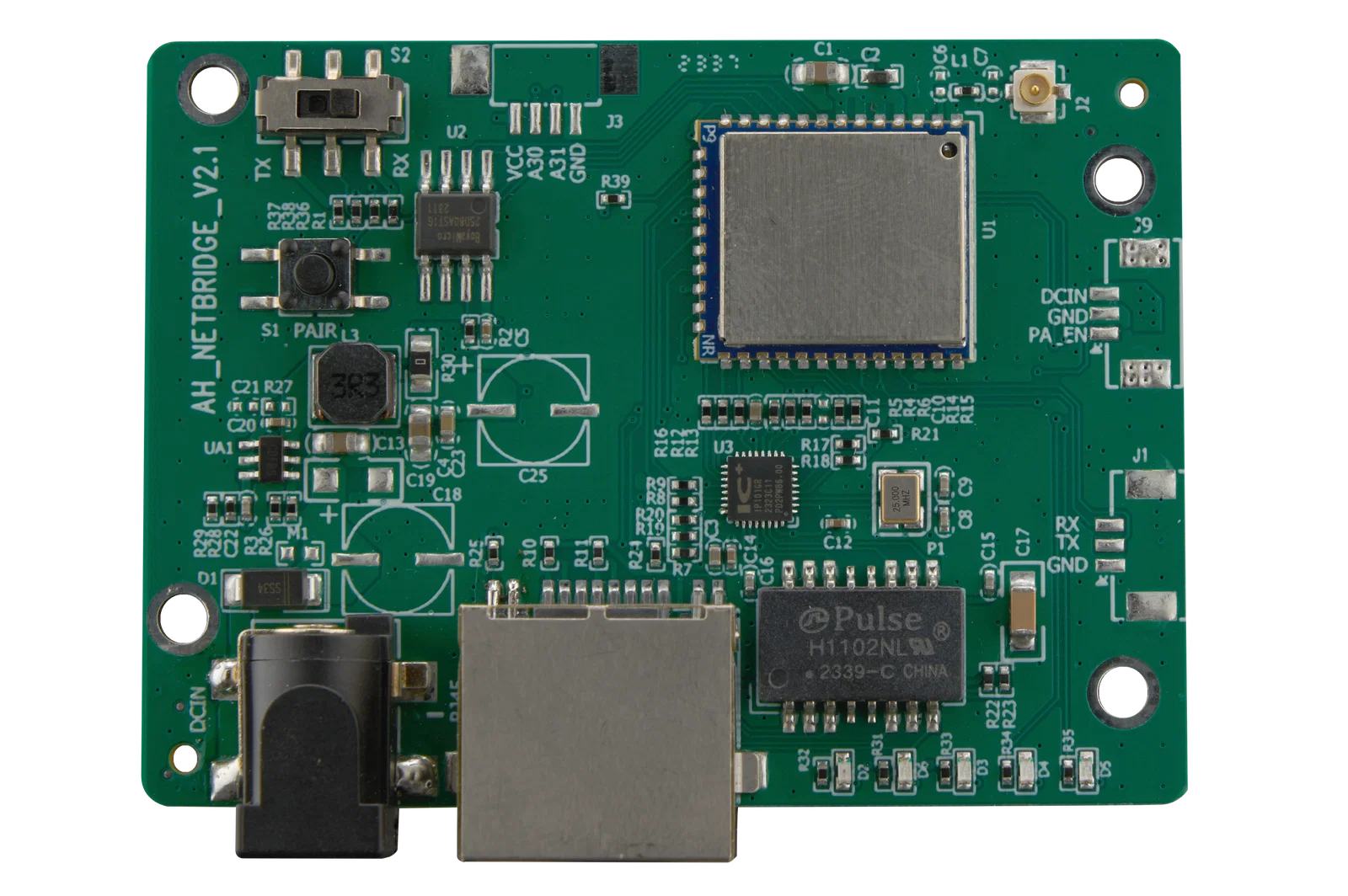

• Tháo DC barrel jack khỏi board netbridge. Dùng mỏ hàn và dao lam để hỗ trợ gỡ jack. Cẩn thận đừng làm bong pad.
• Hàn board netbridge vào các dây power output từ board pololu. Kiểm tra lại đúng cực theo ký hiệu trên board: cực âm (negative) nằm gần cổng ethernet hơn, còn cực dương (positive) nằm xa hơn.
• KẾT NỐI DÂY ANTENNA VÀ ANTENNA trước khi cấp nguồn để test. Đèn báo sẽ nhấp nháy cho biết board đã được cấp nguồn thành công. Nếu không gắn antenna vào board trước khi bật nguồn, bạn có thể làm cháy module radio; lỗi này thường chỉ lộ ra khi bạn thử pair thiết bị.
• Quét liquid electrical tape lên các mối nối để bảo vệ thêm. Đặt board vào đúng vị trí, chú ý đừng làm hư nút bấm hoặc công tắc khi chúng đang nằm trong rãnh dẫn. Đậy nắp lên trên và bắt lại bằng 4 vít M3.
