Ngàm kẹp nối 2 màn hình Dell 27 inch (Dual monitor coupler)

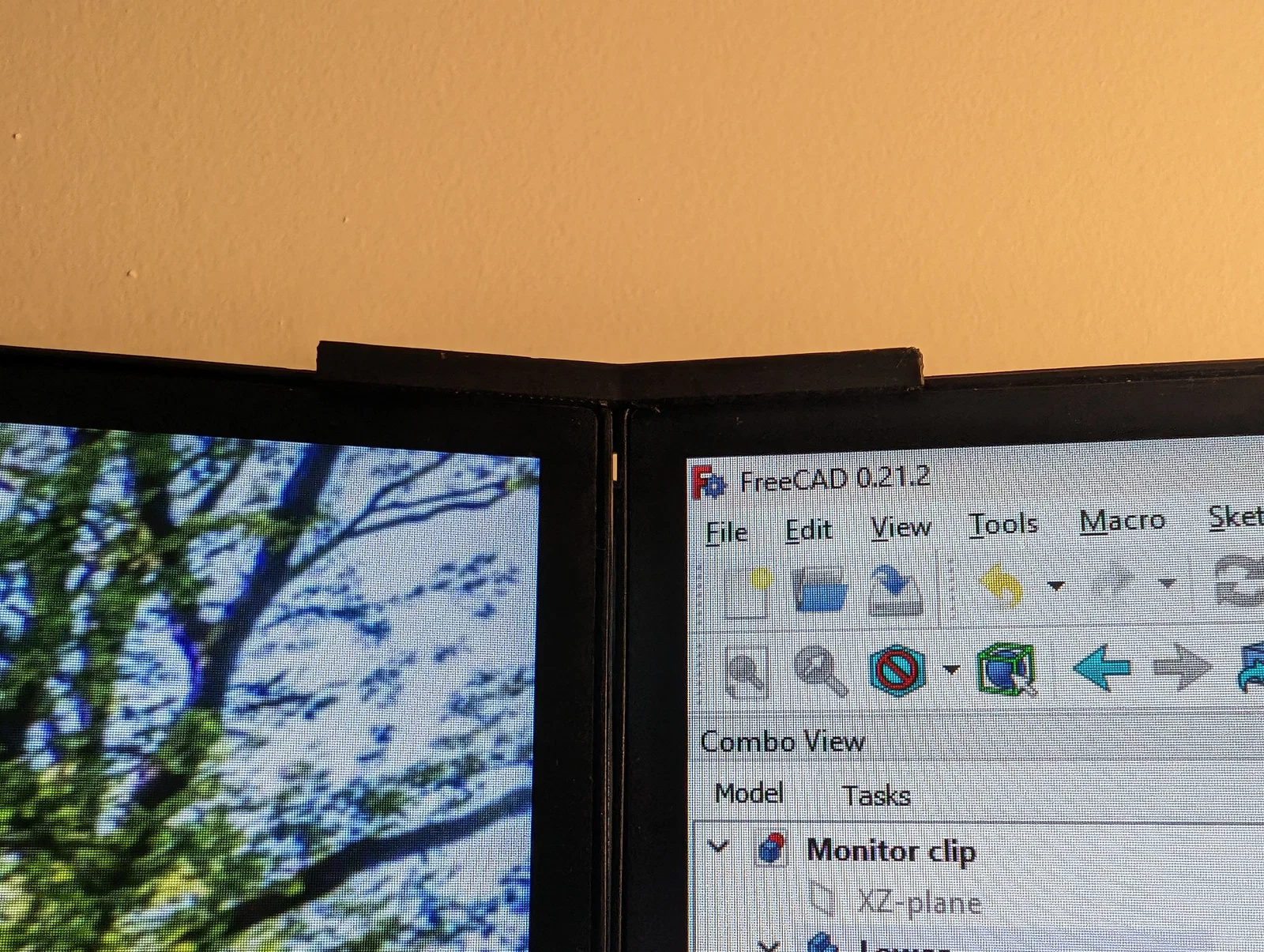

Ngàm kẹp (upper & lower clips) để nối và giữ thẳng hàng 2 màn hình Dell P2720DC 27”. Có lỗ phía sau để buộc dây thun chống bung khi va chạm. File FreeCAD parameterized, chỉnh góc 20° và wall 2 mm; có cutout cho nút nguồn/USB.
Mô tả
Mình thấy bực là cứ mỗi lần lỡ tay đụng vô bàn là cặp màn hình kép lại lệch hàng, mất thẳng. Vậy nên mình làm mấy cái clip để kẹp chúng lại với nhau.
Làm xong mới thấy tốn thời gian hơn mình nghĩ nhiều. (Không hiểu sao họ không làm mấy màn hình này có sẵn chỗ gài/ổ cắm để nối lại với nhau nhỉ?) Ngay cả sau khi mình tưởng thiết kế đã ổn rồi, mình phát hiện chỉ cần gõ mạnh xuống bàn là clip có thể bung ra, nên mình thêm một cái lỗ phía sau cho cả clip trên và clip dưới để có thể nối bằng dây thun. Cách này làm mối kẹp chắc chắn hơn.

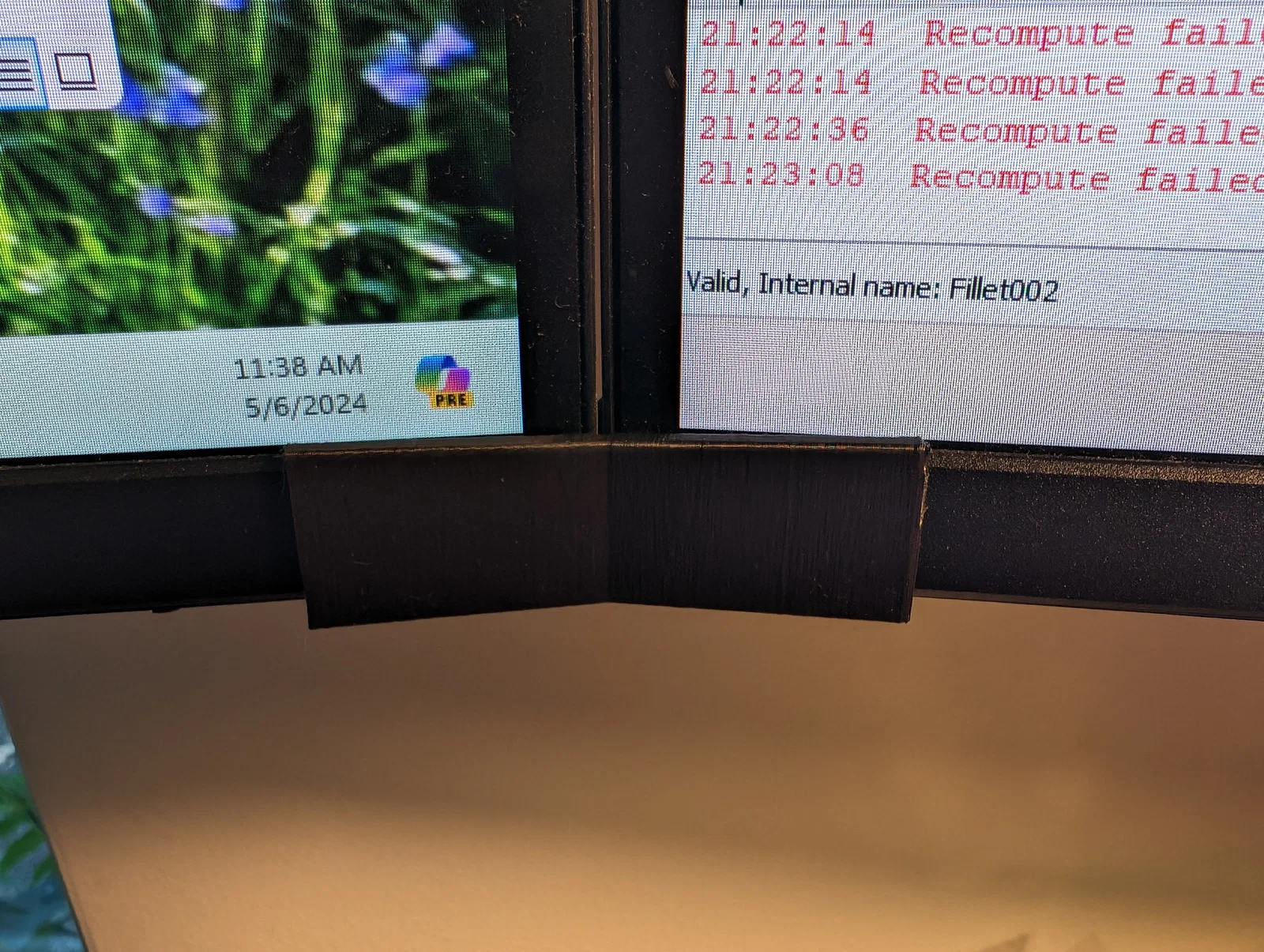

File model FreeCAD là dạng parameterized, nên bạn có thể chỉnh góc giữa hai màn hình (hiện đang để 20°) và độ dày vách (đang để 2 mm). Clip dưới có chừa khoảng cắt cho nút nguồn và cổng USB.
