Loading coil anten thẳng đứng di động 123 uH

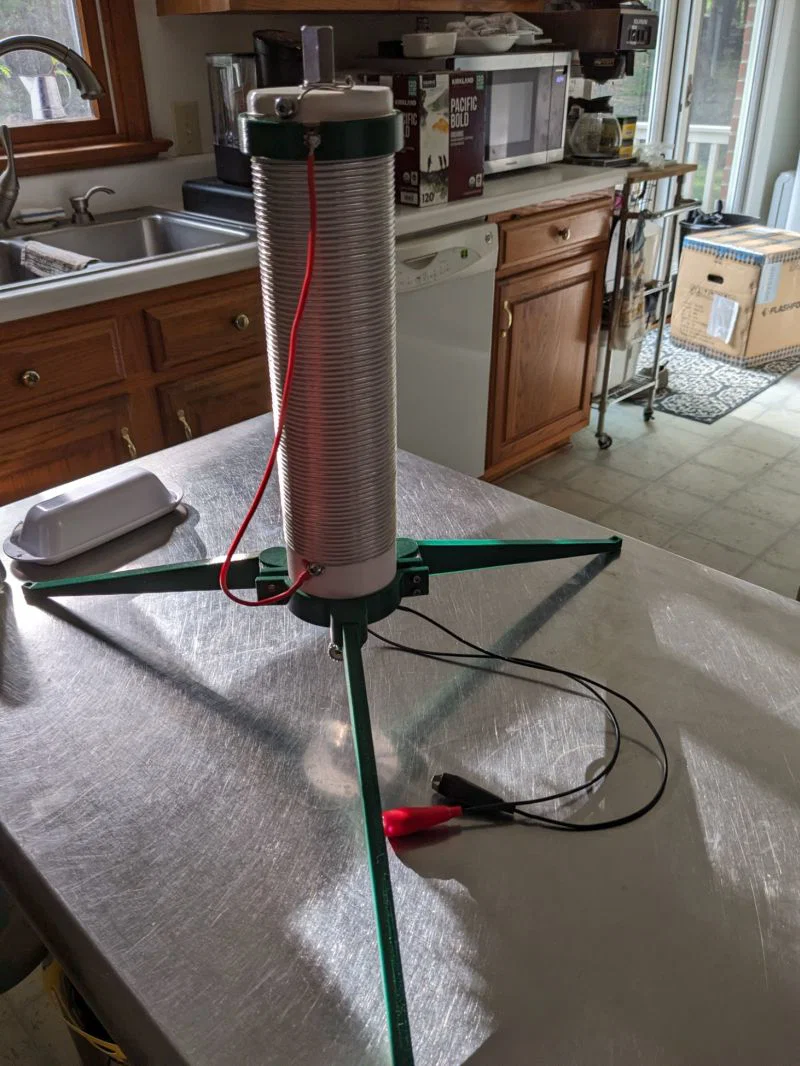

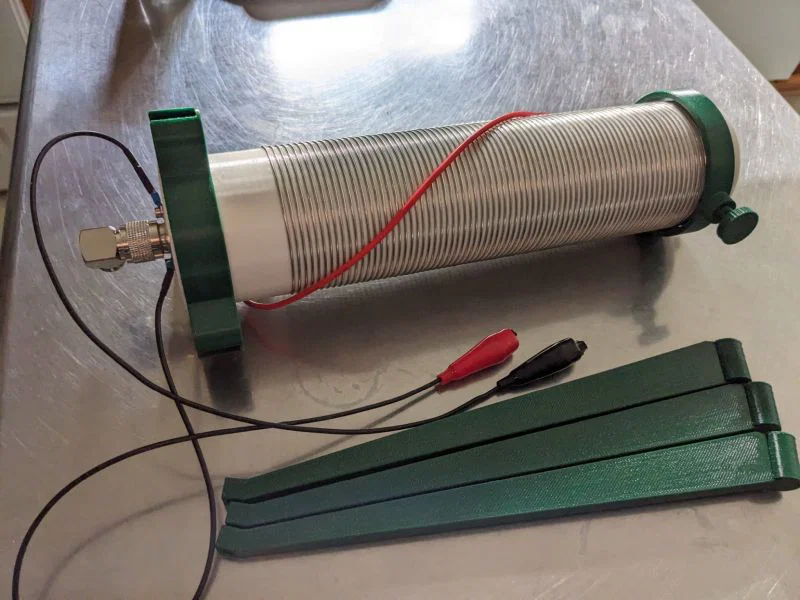

Một loading coil cỡ lớn cho anten thẳng đứng di động, có khả năng đạt độ tự cảm khoảng 123 uH. Cuộn coil dài khoảng 1 foot và đường kính 3 inch (305mm x 75mm). Có kèm tripod kẹp (clamp-on).

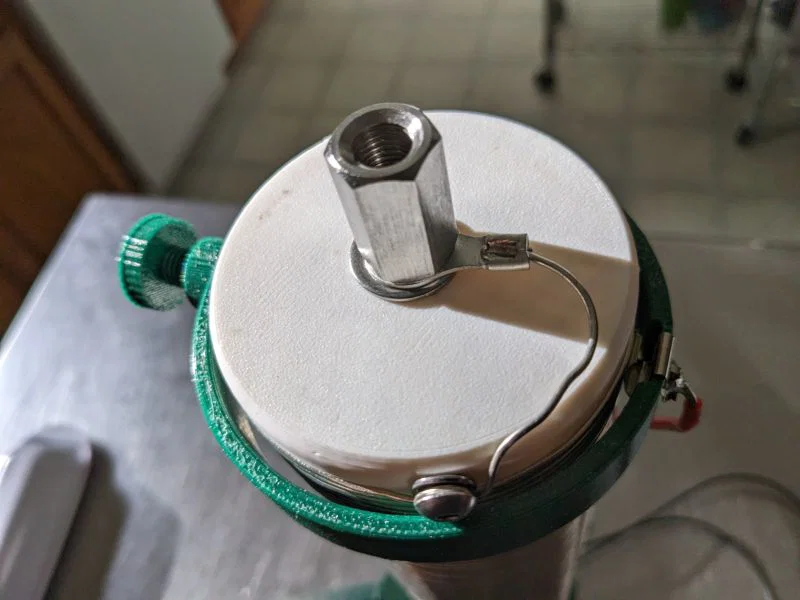

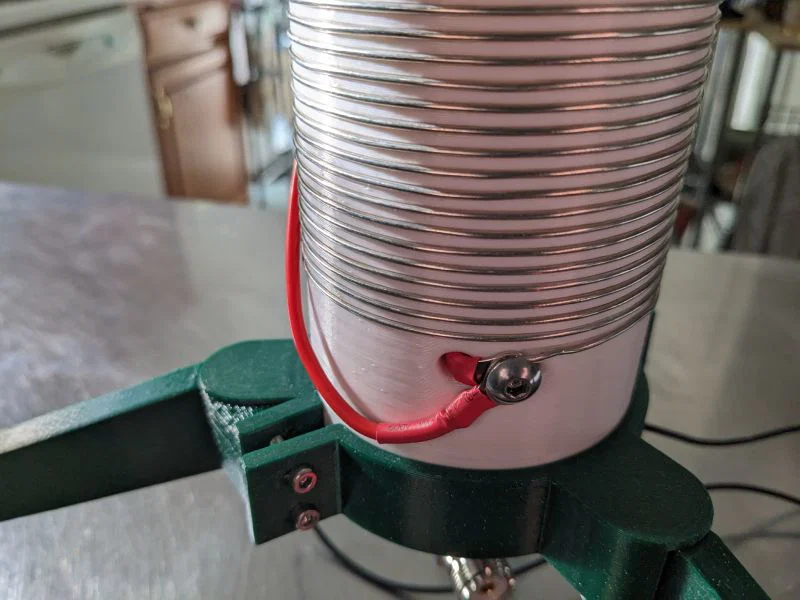

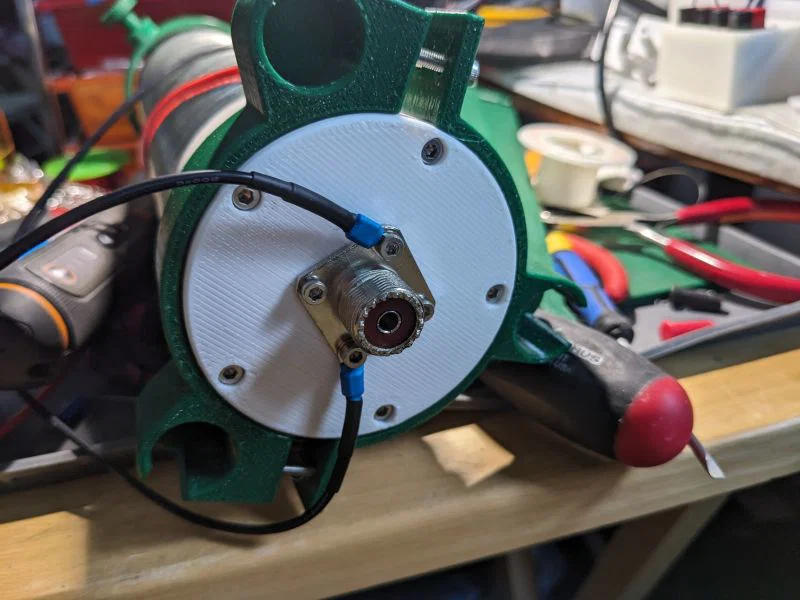

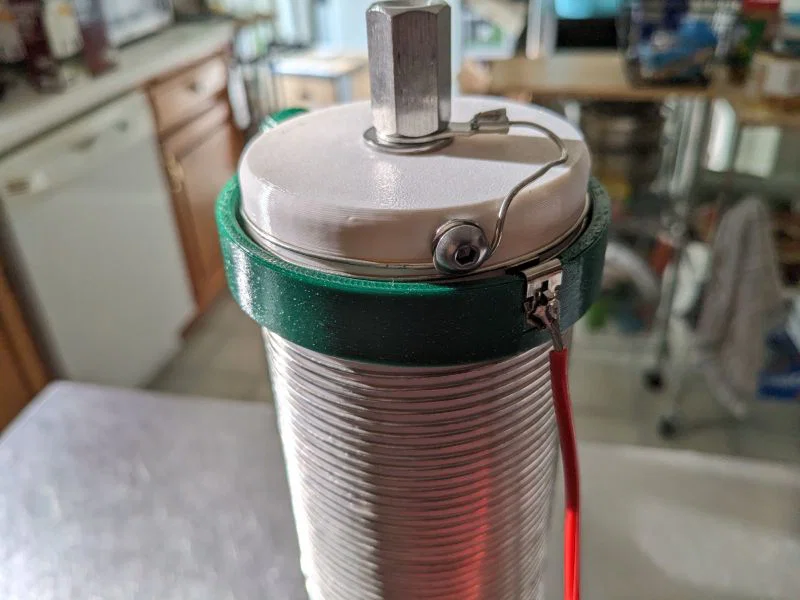

Mẫu này thiết kế để dùng với dây đồng đặc 16 awg. Mình dùng tinned copper buss wire. Cần hơn 62 feet dây. Lắp ráp dùng ốc M3 và dùng ốc M5 pan head để bắt/siết điểm kết thúc dây cuộn coil. Mình khuyên dùng đầu cos vòng (crimped ring terminals) cho các mối nối. Lỗ phía trên có ren 3/8-24. Mình khuyên dùng thêm một thread extension để việc lắp/tháo whip phía trên nhiều lần được ổn định và bền hơn. Phía dưới dùng một female UHF connector (SO239). Ở vòng tiếp xúc (contact ring) mình dùng cọc pin Keystone 209 (hoặc có thể khoan lỗ rồi dùng ốc + ê-cu).

Phần form của loading coil cần máy in có chiều cao in theo trục Z đạt 305mm để in một khối. Nếu máy nhỏ hơn thì có bản chia 2 phần để in (xem các part có chữ “split” trong tên). Các chân tripod cần không gian in 275mm để in một khối; cũng có bản chia 2 phần cho máy nhỏ hơn (xem các part có chữ “split” trong tên). Cả hai phiên bản chia 2 phần đều có dowel có thể in ra để canh thẳng khi dán keo và tăng độ cứng. Khi in coil dạng 2 phần, hãy xoay model sao cho phần rãnh bị chia nằm ở phía trên cùng.

Mình in bằng ASA, dùng nozzle 0.6mm và layer height 0.3mm, nhưng bạn có thể dùng các cấu hình nozzle/layer khác.

Có kèm file nguồn Fusion 360 và file STEP.
