Tinh chỉnh lực căng lò xo trục X cho K1 Max

Nên in tối thiểu bằng PETG hoặc ABS hay vật liệu tương tự.

Mình thiết kế mẫu này để thử nhiều mức spring tension khác nhau trên trục x (x-axis), nhằm tinh chỉnh giảm ringing mà không cần can thiệp kiểu “độ chế” vĩnh viễn lên phần cứng máy in—vừa có thể mất bảo hành, vừa tiềm ẩn rủi ro khi thử nghiệm và triển khai.

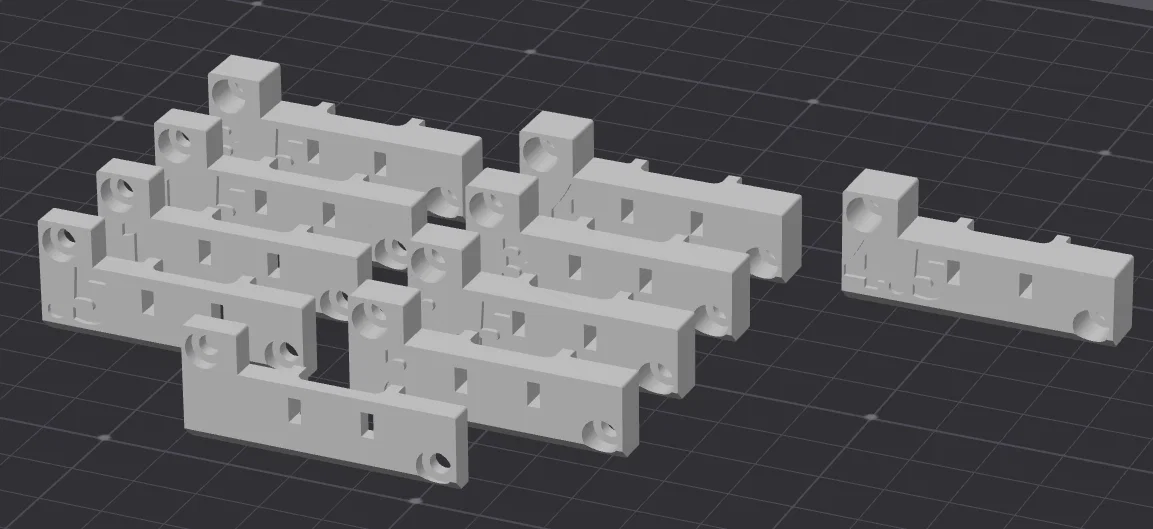

Lò xo sẽ thò ra khoảng 5mm nếu không gắn miếng tạo lực căng lò xo (spring tension piece). Vì vậy mình làm 10 lựa chọn khác nhau với các lỗ có độ sâu tăng dần: từ sâu hơn 0.5mm cho tới sâu hơn 4.5mm so với mặc định, với bước tăng 0.5mm cho độ sâu lỗ lò xo.

Để tạo được các biểu đồ (graphs) này, bạn cần printer đã root và các helper scripts cần thiết. Mình làm theo các hướng dẫn sau:

• https://guilouz.github.io/Creality-Helper-Script-Wiki/firmwares/install-and-update-rooted-firmware-k1/
• https://guilouz.github.io/Creality-Helper-Script-Wiki/helper-script/helper-script-installation/
• https://guilouz.github.io/Creality-Helper-Script-Wiki/helper-script/improved-shapers-calibrations/

Biểu đồ input shaping của mình ban đầu như vầy:

Bạn có thể thấy bên trái là các vấn đề tần số thấp (low frequency) cho thấy hiện tượng bị kẹt/bó (binding) trên x-axis. Đây được cho là lỗi khá “có tiếng” trên K1 MAX và là nguyên nhân chính gây ringing.

Sau khi thử nghiệm nhiều mức spring tension, mình kết thúc với cấu hình là… không dùng lò xo cho máy của mình, và ra kết quả như sau:

Bài viết tại đây giải thích vấn đề low frequency energy và các giải pháp khác nhau để xử lý vấn đề ở biểu đồ phía trên.

Hoàn tất phần này xong, mình in được một mẫu test ringing rất sạch:

Kết quả tốt nhất trước đó là:

Mẫu phía trên là có áp dụng input shaping cho trục x và y, còn mẫu bên dưới là tắt input shaping.

Mẫu test ringing có tại đây:
