Enclosure Ikea Lack cho Ender 3 V2/S1 (kèm trọn bộ file dự án)

Mình đã in thử vài mẫu Ikea Enclosure cho máy Ender 3 V2 của mình, nhưng hầu hết đều bị rung lắc và cũng không đủ khoảng hở cho máy của mình (bệ dưới đã nâng lên và nâng cấp ty Z dài hơn).

Vì vậy mình quyết định tự thiết kế cái của riêng mình. Nhưng sau khi hoàn thiện thiết kế thì mình lại mua K1 Max, và giờ phải bán Ender 3 V2 nên mình không còn nhu cầu dựng enclosure này nữa. Nên mình quyết định chia sẻ toàn bộ dự án, bao gồm file SolidWorks, các bước (Steps) và file DXF cắt mica (plexi).

Mẫu này cần support khá nhiều và tiêu thụ khoảng 2kg filament. Bàn trên và bàn dưới có thể tách ra dễ dàng mà không cần phải đụng vào con ốc nào. Mình đã in thử một số chi tiết để kiểm tra dung sai, độ khít của lỗ và độ khớp giữa các phần, cảm giác rất ổn. Bộ ổn định chân dưới không bắt buộc, nhưng mình thêm vào phòng trường hợp bạn vẫn cần.

Có sẵn file DXF cho tấm plexiglass (2.8mm), tuy nhiên không bao gồm các lỗ bắt vít để gắn bằng bản lề.

Toàn bộ mẫu dùng nhiều chiều dài khác nhau của vít gỗ đầu bằng (flat head) chìm (countersunk) chuẩn M4 và M5, ngoài thị trường mua khá dễ.

Tất cả chi tiết đều được thiết kế riêng, khi lắp lại thì các vít sẽ không chạm/đụng nhau.

Vấn đề lớn nhất của mình với các enclosure khác là khớp nối giữa bàn trên/bàn dưới với chân thường làm dạng tròn, nên khi siết vít thì chân bị xoay và làm nứt vỡ tấm plexiglass đang nằm trong rãnh của chân. Ở thiết kế của mình, khớp nối chân là dạng vuông và tấm plexiglass được gắn bằng bản lề kiểu truyền thống.

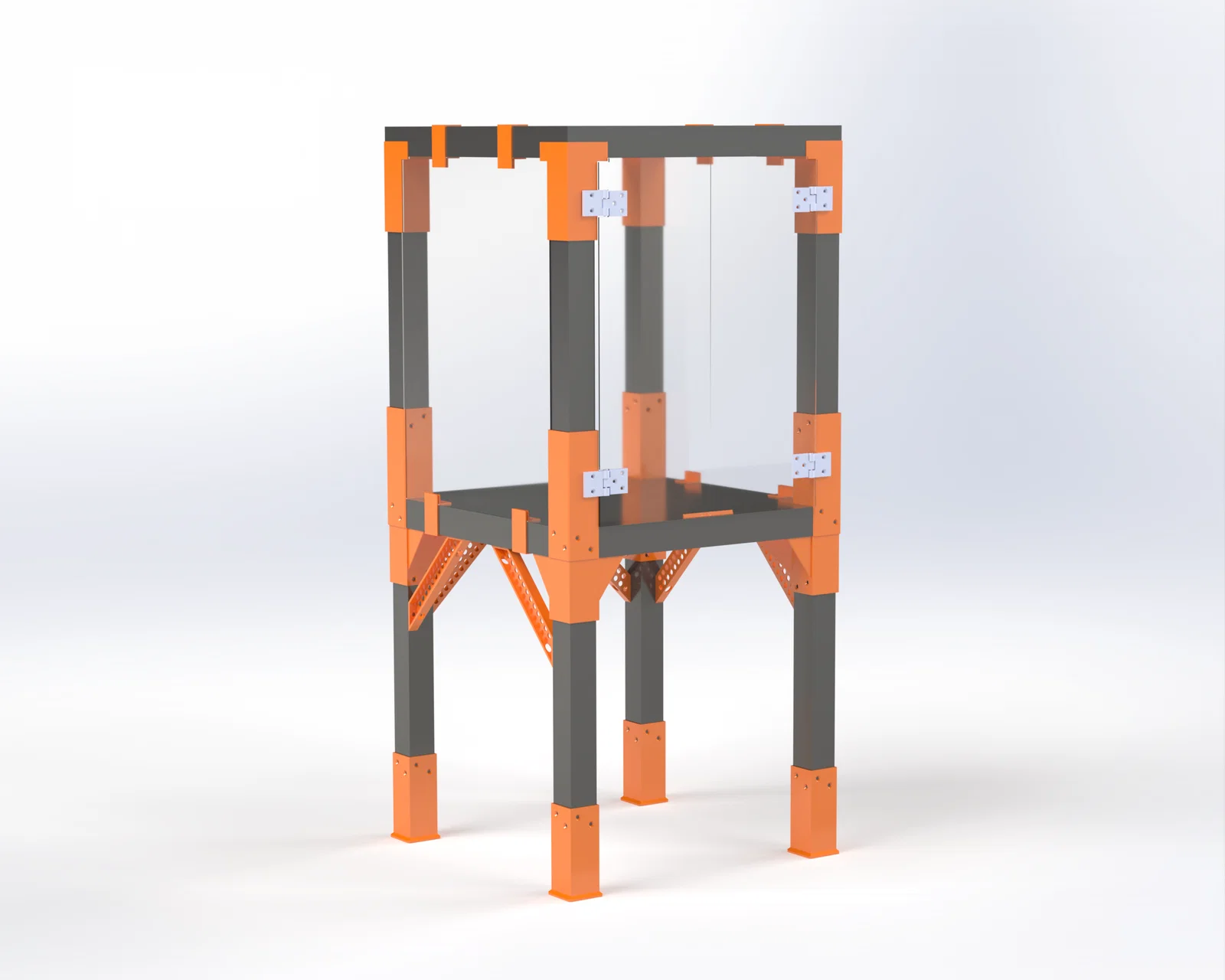

Enclosure này cho khoảng hở ~560mm, đủ cho Ender 3 V2 nâng cao 60mm. Bạn có thể tăng/giảm khoảng hở bằng cách chỉnh feature “boss” trong file SolidWorks. Đừng scale bằng slicer vì sẽ làm méo hình và lệch vị trí/độ khớp của các lỗ.

Một lần nữa mình xin nói rõ: mình chưa in enclosure này, nhưng đã tinh chỉnh kỹ trên model 3D.
