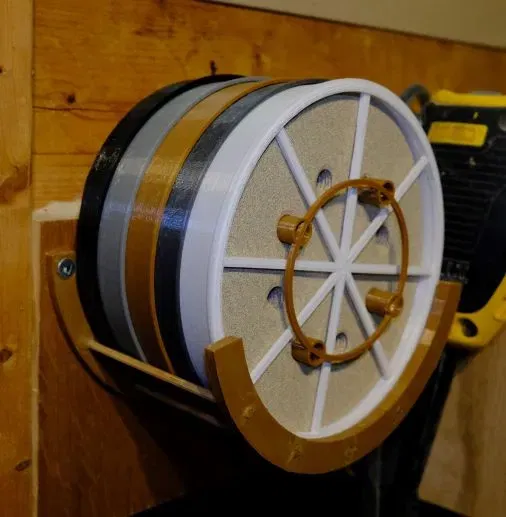

Giá đỡ đĩa chà nhám cho máy chà ngẫu nhiên 5 inch

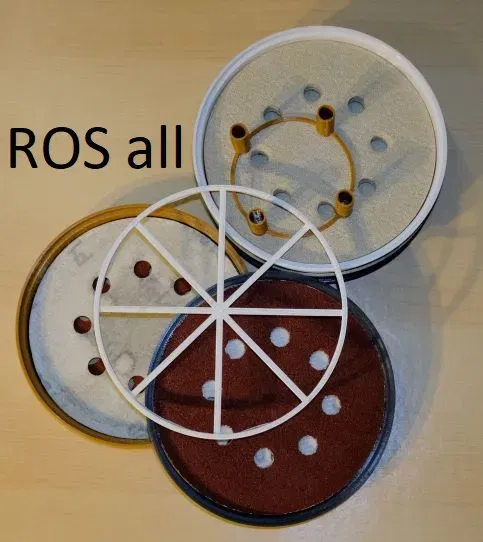

ROS: Các thành phần cho việc lưu trữ đĩa chà nhám ngẫu nhiên năm inch (125mm).

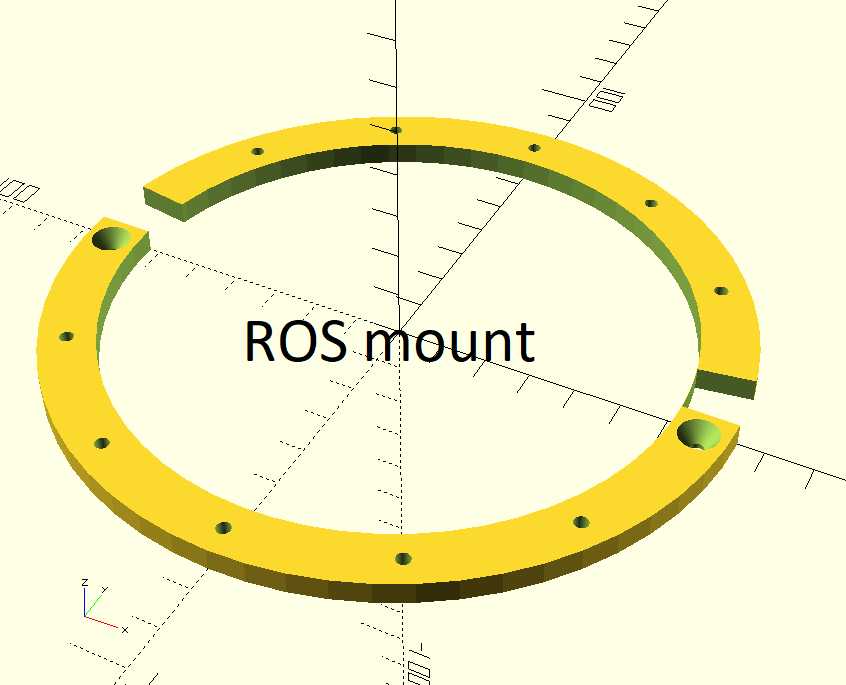

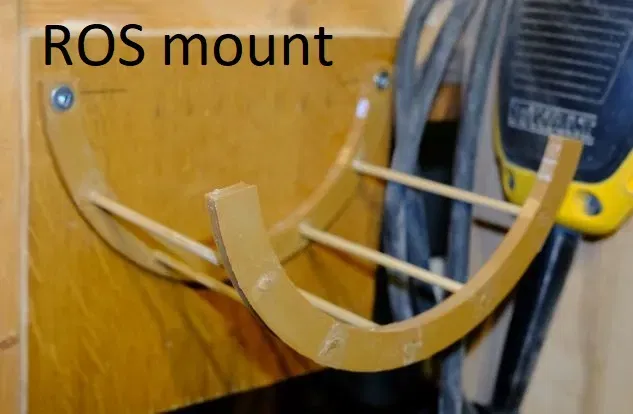

ROS mount

ROS mount, cùng với khay, lưới và căn chỉnh, tạo thành các thùng chứa cho các độ nhám khác nhau của đĩa chà nhám 5-inch (125mm). Bản in này là một giá đỡ lắp. Hai hình bán nguyệt được nối với nhau bằng các xiên nướng được cắt ngắn để phù hợp với chồng khay xếp chồng lên nhau của bạn. Các lỗ vát ở hình bán nguyệt phía trước cho phép vít gỗ #8 được lắp đặt. Hình bán nguyệt còn lại ngắn hơn, giúp cho một cái tua vít có thể tiếp cận trực tiếp với các vít lắp. Tôi khuyên bạn nên cố định các xiên bằng epoxy. Hãy thử một loại keo CA có khả năng lấp đầy khoảng trống nếu đó là thứ duy nhất bạn có.

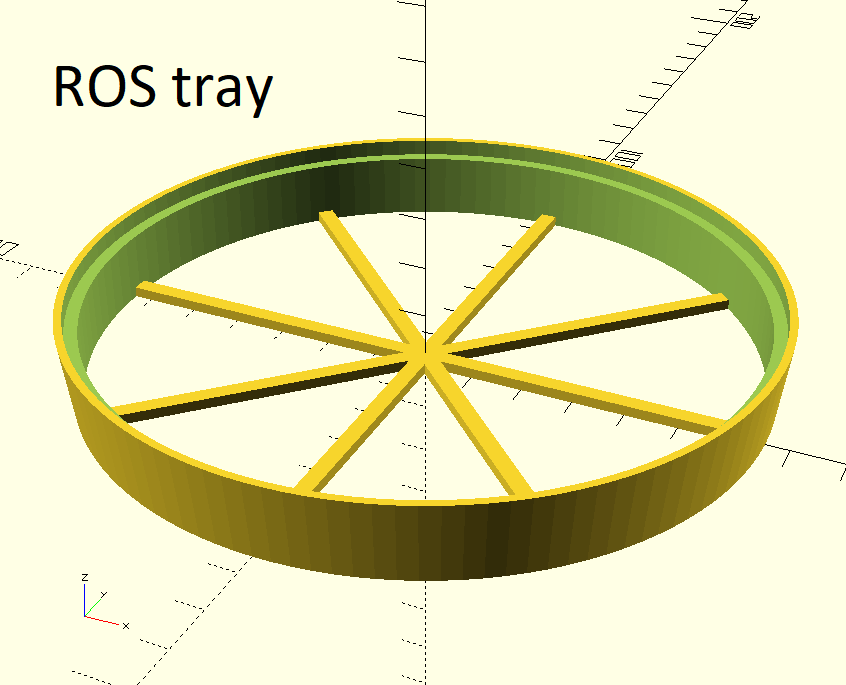

ROS tray

Khay chứa khoảng mười đĩa chà nhám 5-inch (125mm), và nó có thể xếp chồng với các khay khác. Để tăng khả năng chứa, bạn có thể điều chỉnh chiều cao, hoặc trục Z, với máy cắt của bạn. Tôi cho rằng việc phóng to X và Y theo tỷ lệ 6/5 sẽ đủ chỗ cho các đĩa chà nhám 6-inch (150mm). Mỗi khay đậy lên khay bên dưới nó. Để đậy khay trên cùng, hãy sử dụng mục tiếp theo, lưới. Nếu bạn xếp chồng các khay, chỉ cần một lưới là đủ.

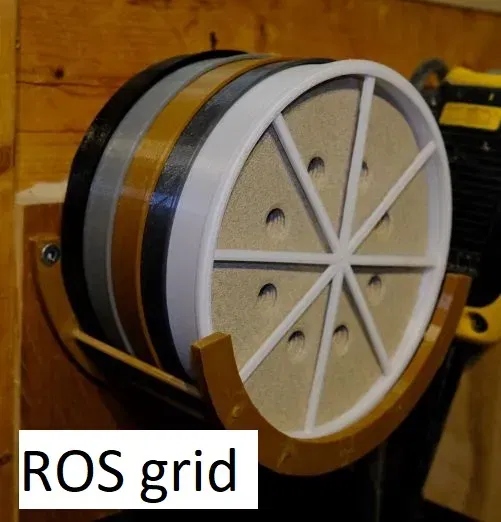

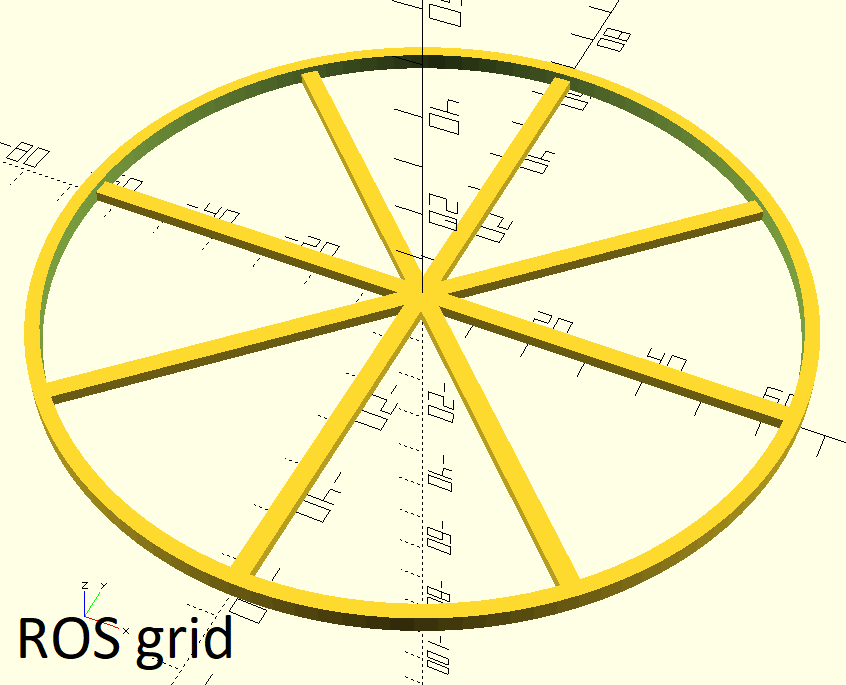

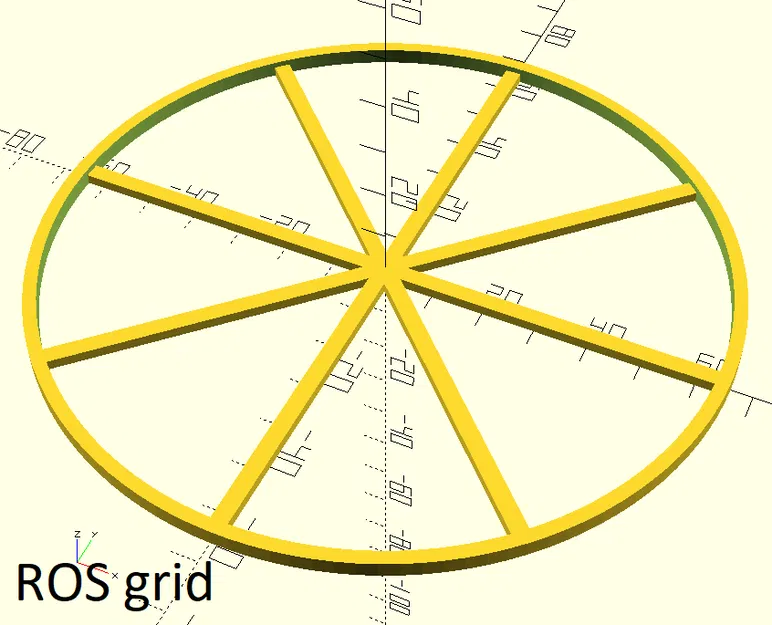

ROS grid

Các khay có đáy tích hợp nhưng không có đỉnh vì chúng được thiết kế để xếp chồng lên nhau. Do đó, đáy của mỗi khay đậy lên khay bên dưới. Khay trên cùng có thể được đậy bằng phần chèn này.

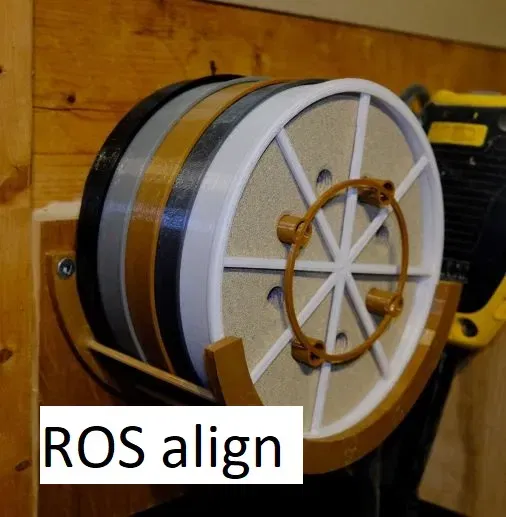

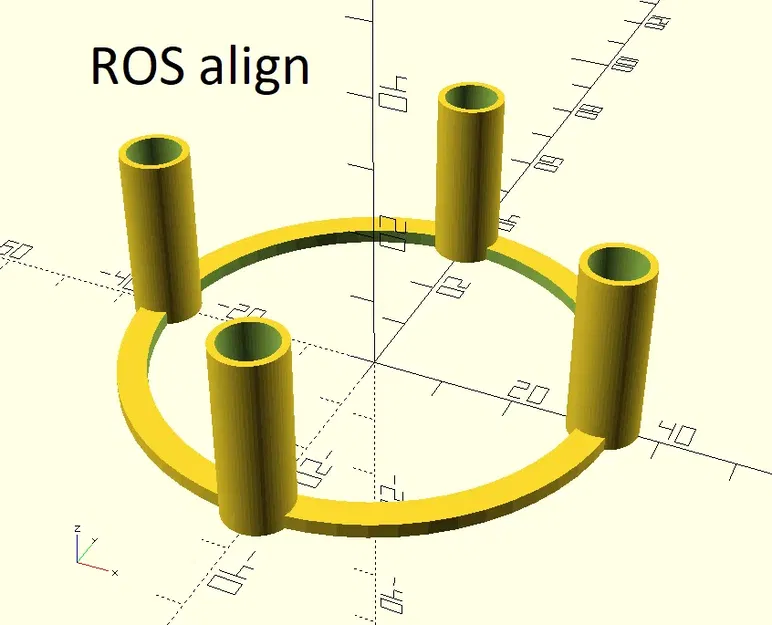

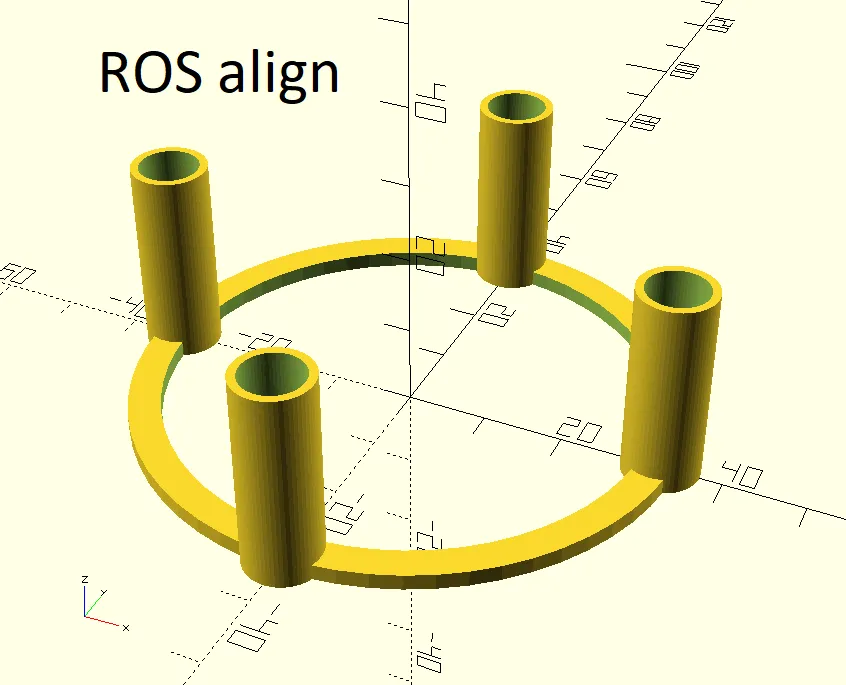

ROS align

Phụ kiện này được lấy cảm hứng từ một video cho thấy cách căn chỉnh các lỗ hút chân không trở nên dễ dàng bằng cách chèn một vài thanh dowel ngắn vào các lỗ đối diện chéo trên đệm của máy chà nhám. Công cụ này làm điều tương tự. Đưa các cột vào bề mặt chà nhám của đĩa sau đó vào các lỗ trên đệm của máy chà nhám. Voila, căn chỉnh ngay lập tức. Nếu bạn muốn một phiên bản tốt hơn, hãy tìm kiếm thêm một chút. Tôi đã thấy một thiết kế kết hợp các chốt căn chỉnh vào khay. Các chốt đã căn chỉnh các đĩa với nhau và cho phép dễ dàng lắp đĩa trên cùng lên máy chà nhám.
