Adjustable Router Template MK#02 – Template router điều chỉnh được

Dạo này mình bắt đầu hứng thú với nghề mộc, chủ yếu là dùng router. Mình coi rất nhiều video về router và phụ kiện, và một trong những món hữu ích nhất mình thấy là một cái adjustable/variable template. Phần lớn các template kiểu này dùng T-profile, mà ở nước mình rất khó kiếm nếu không đặt ship từ Trung Quốc. Mình khoái lắm khi tìm ra mẫu template của @luka ở đây: Adjustable Router Template.

Mình in liền khoảng 8 món (tổng tầm 30+ giờ in) rồi mới nhận ra là mình không đọc kỹ mô tả; cái template đó cần heated inserts mà mình thì không có.

Vậy là mình bắt đầu nghĩ tới chuyện tự thiết kế một bộ template của riêng mình: vẫn tương thích với của Luka, nhưng có thêm đầy đủ các tính năng mình thấy trên YouTube. Lấy cảm hứng từ video này: Router Template Video, mình quyết định đưa các tính năng đó vào thiết kế.

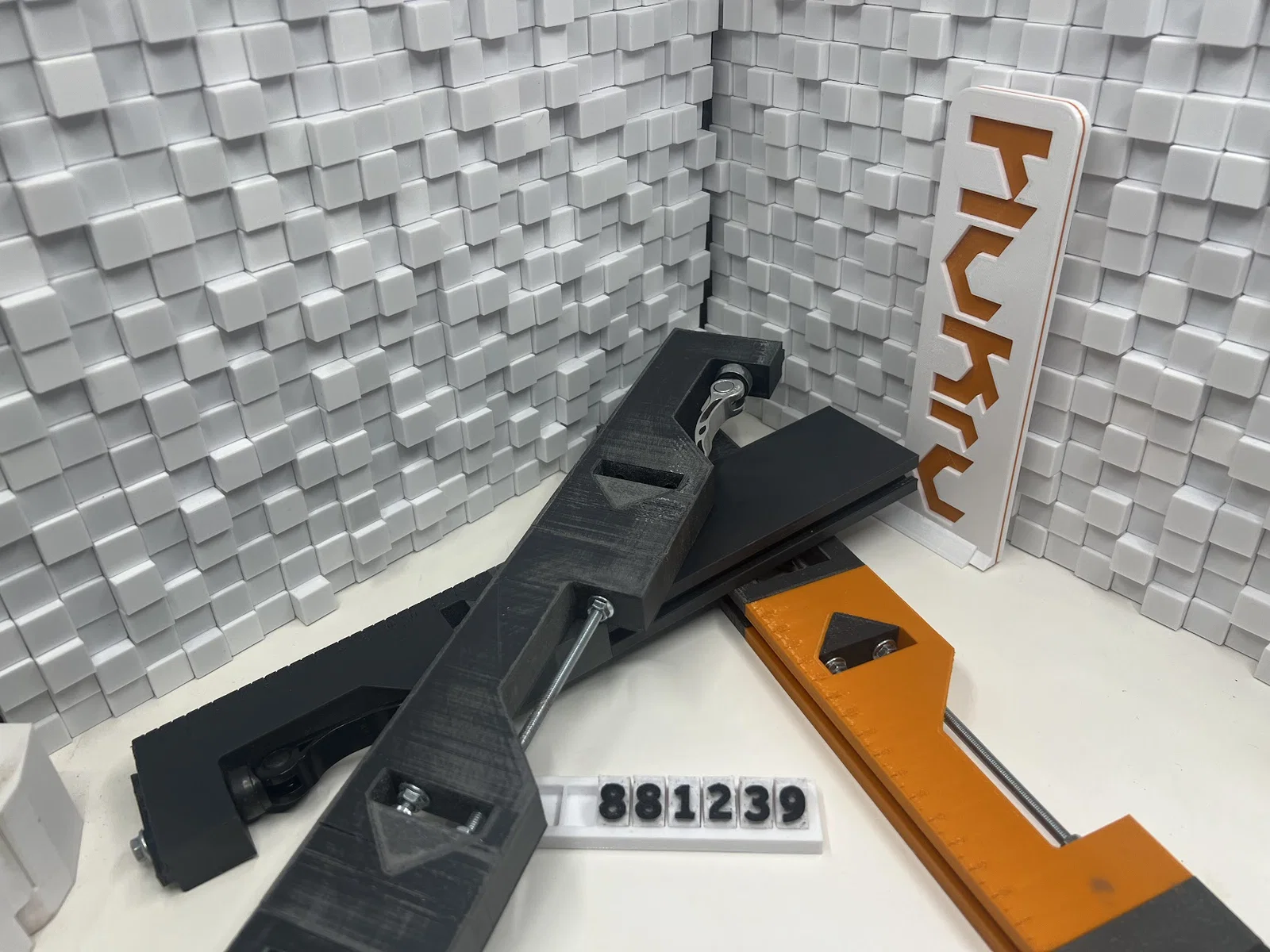

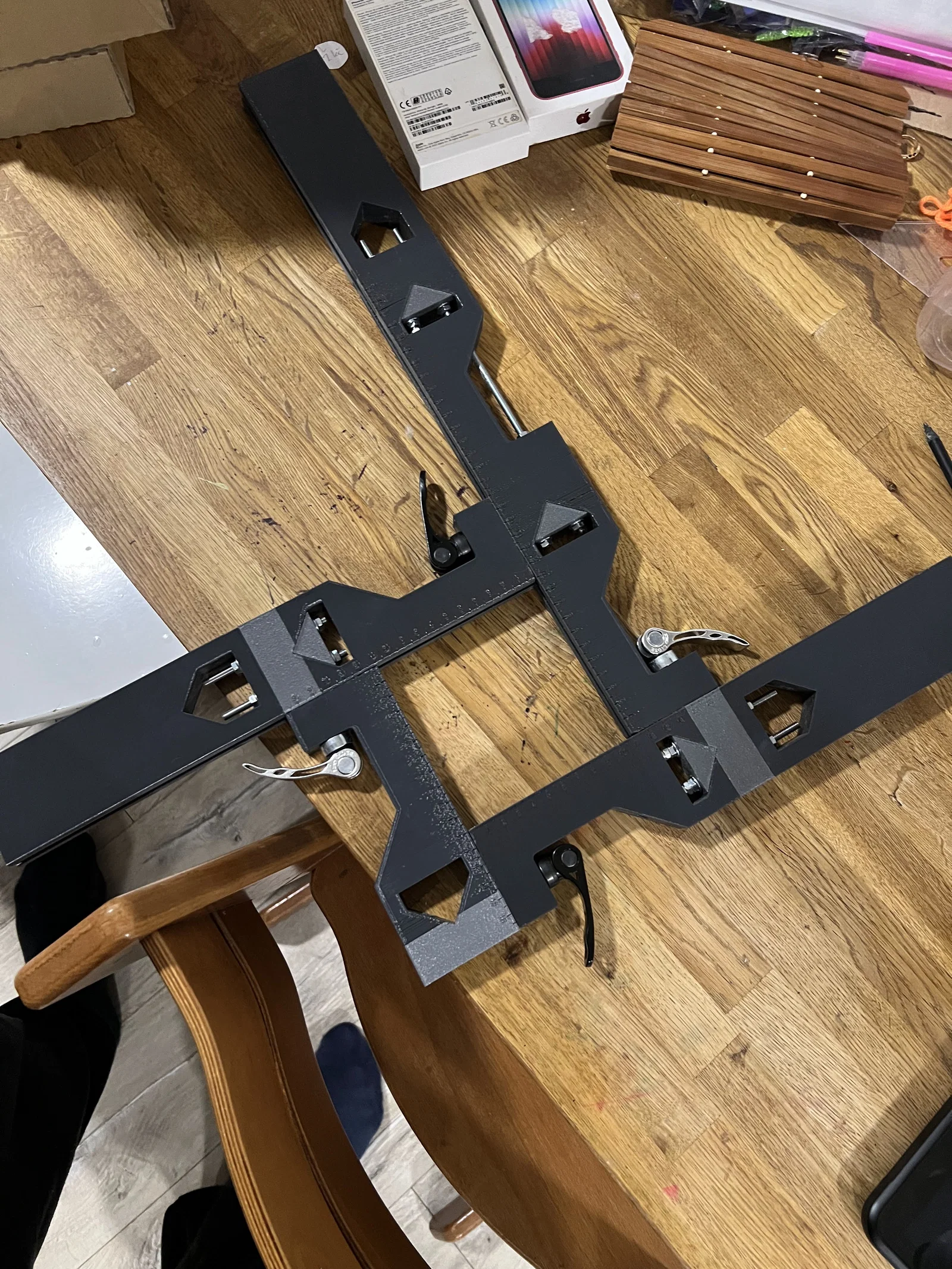

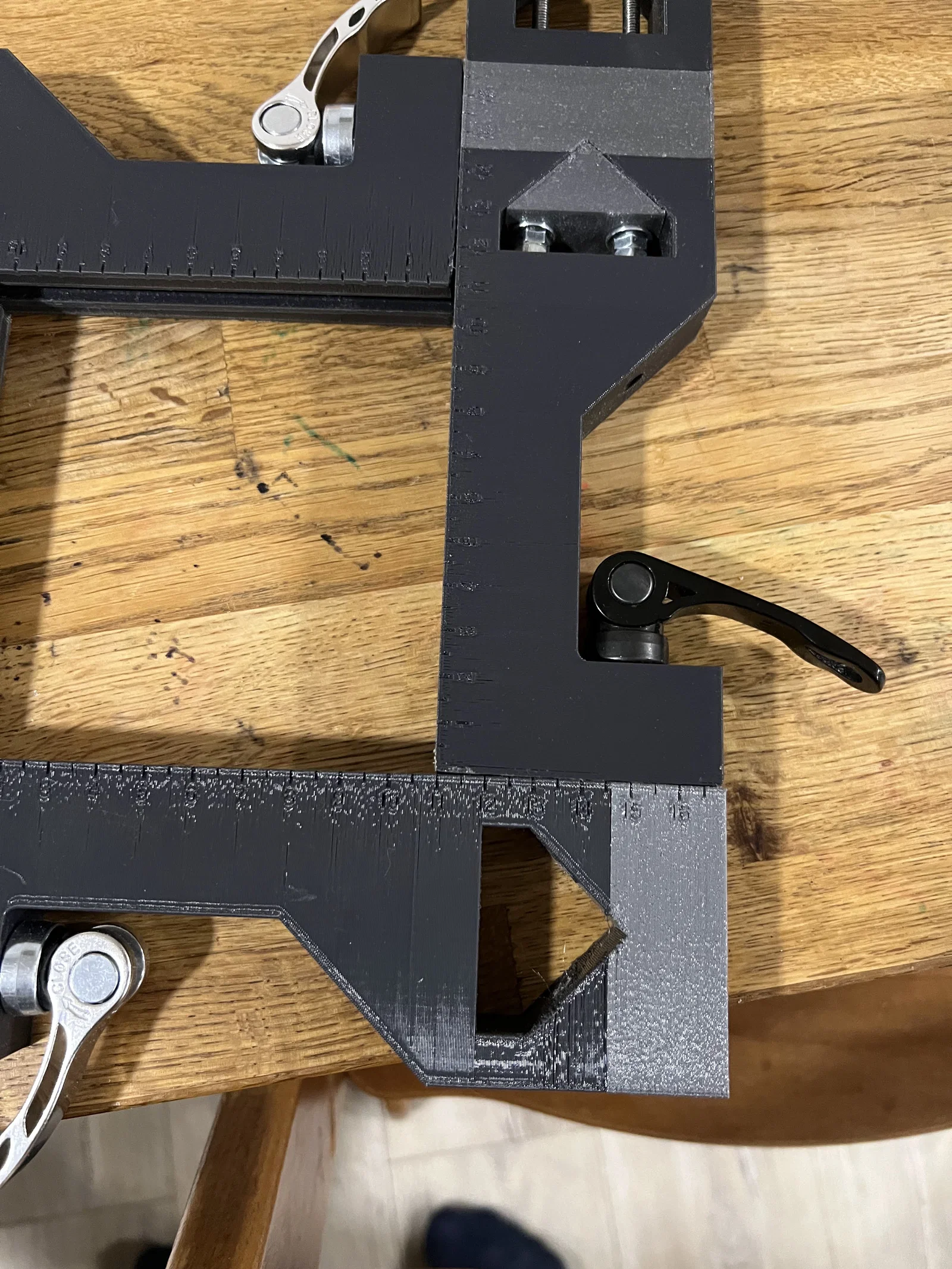

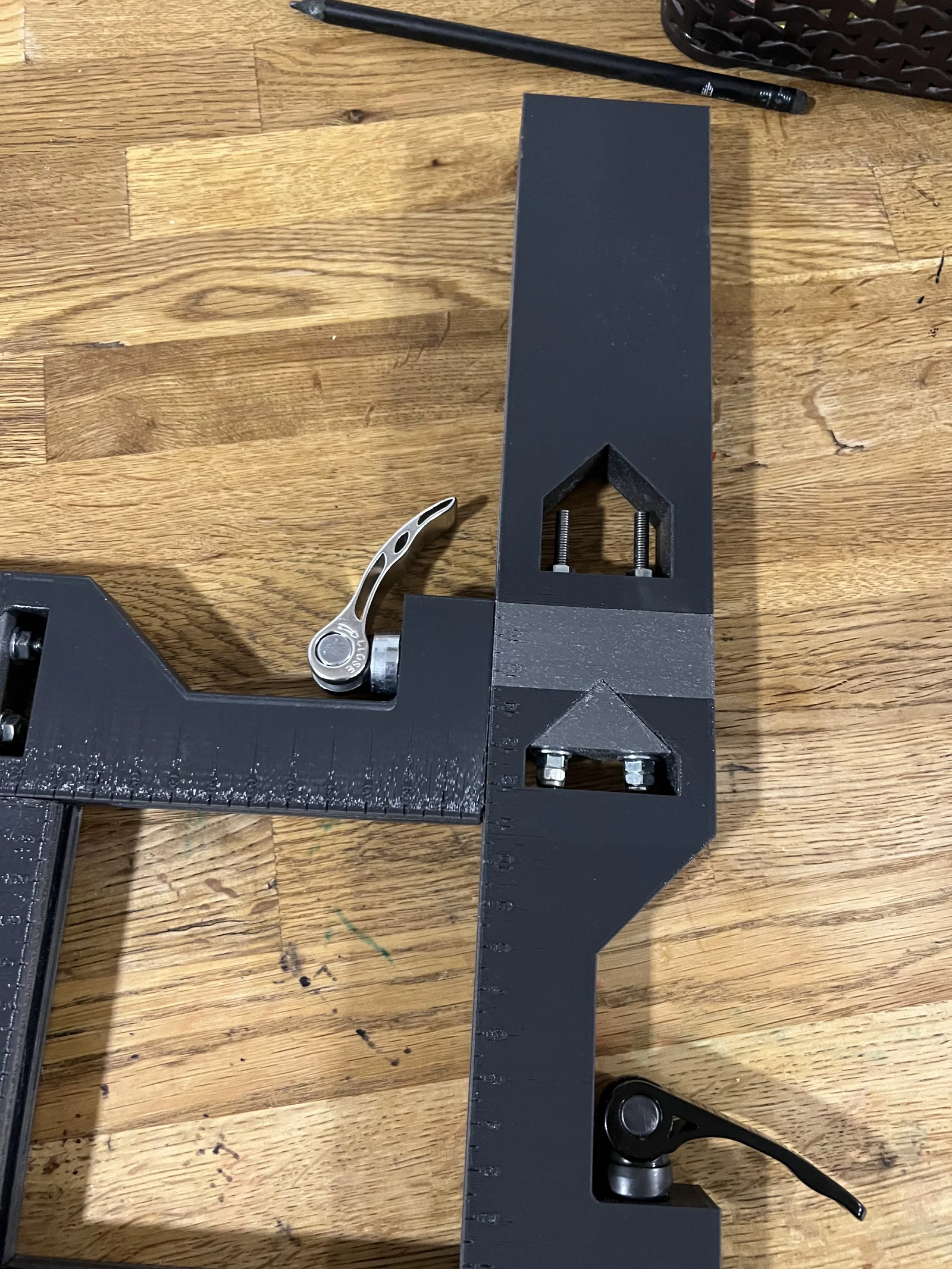

Mình dùng phần “base” của model @Luka rồi thêm thước (ruler), khoan lỗ xuyên (drilled through holes), và tạo chỗ để gắn mấy cái bike latches mình mua ở tiệm xe đạp gần nhà (2€ một cái) để siết/mở cho nhanh. Do mình không có square nuts, mình dùng đai ốc M5 thường loại có vành (rim) và cố định để nó không xoay bằng thread locker. Phần liên kết các chi tiết thì mình dùng cây ty ren M5 (M5 threaded rod) cắt theo chiều dài mong muốn, và khi nối cả ba phần bằng một cây ty thì nó làm khung cứng hơn.

Mình thiết kế để tương thích với thanh trượt (sliding bar) của Luka dùng heated inserts, và mình cũng làm thêm một biến thể riêng không có notch. Quan trọng nhất là mình thêm spacer để khi set up template, bạn chỉ cần lấy spacer đúng với mũi (bit) đang dùng và đặt vào đúng vạch.

"I'll be back... with more amazing 3D models for you!"

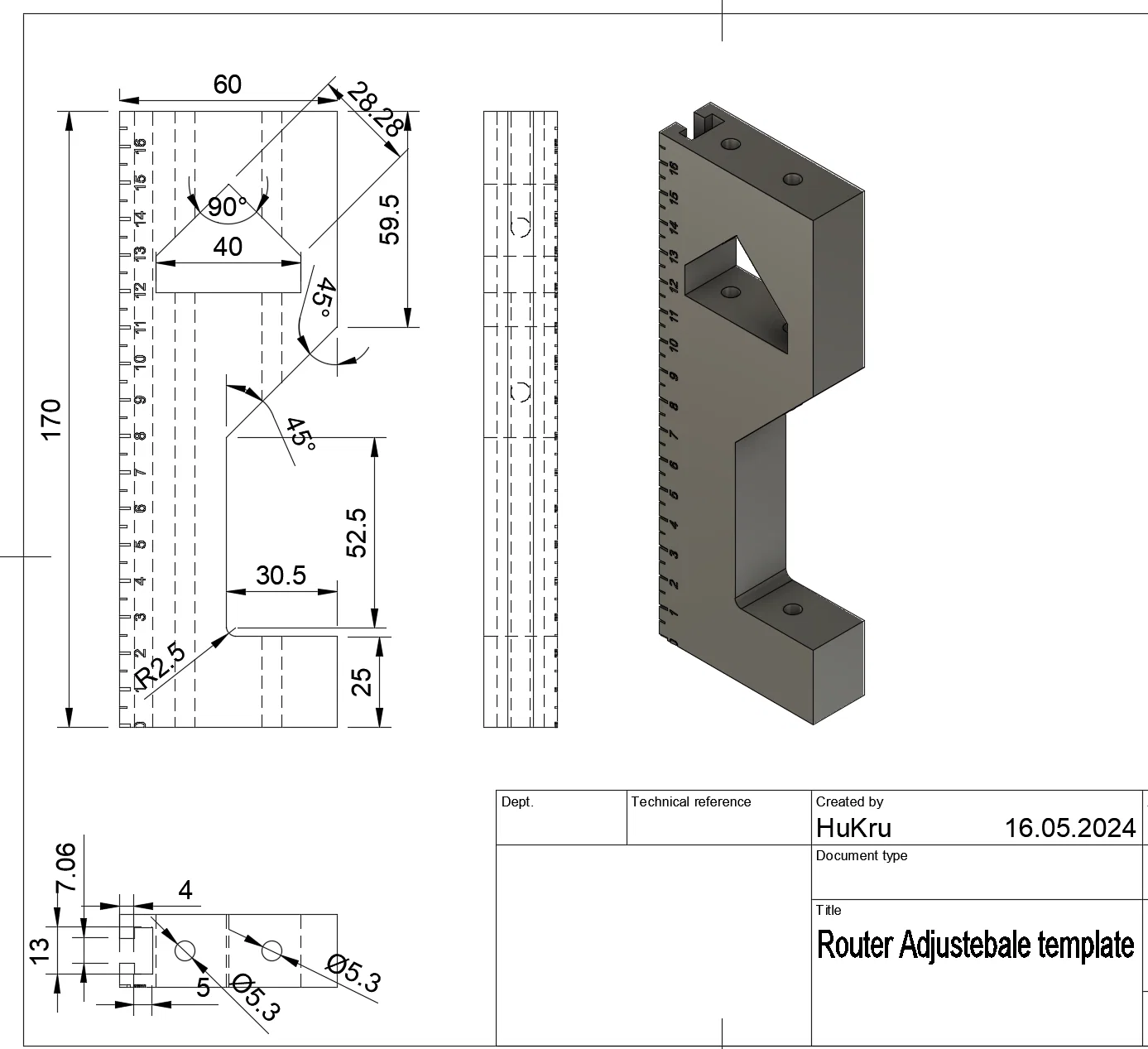

Nếu bạn quan tâm chi tiết kỹ thuật thì xem ở đây:

Suýt quên khuyến nghị khi in:

cách tốt nhất (có hoặc không có latch) là in ở tư thế dựng đứng như thiết kế ban đầu, vì mình đã làm các góc 45° cho dễ in—nên mới có phần fill dạng tam giác khi siết vít ráp lại. Mình in 3 perimeters và 30% gyroid infill với layer height 0,32 mình hay dùng để chạy nhanh (nhám nhẹ tí là ổn thôi mà, đúng không?) …

\===============================================================================
