Bộ hút khói hàn/lọc máy in 3D 2 tầng: HEPA + Carbon, quạt 120mm

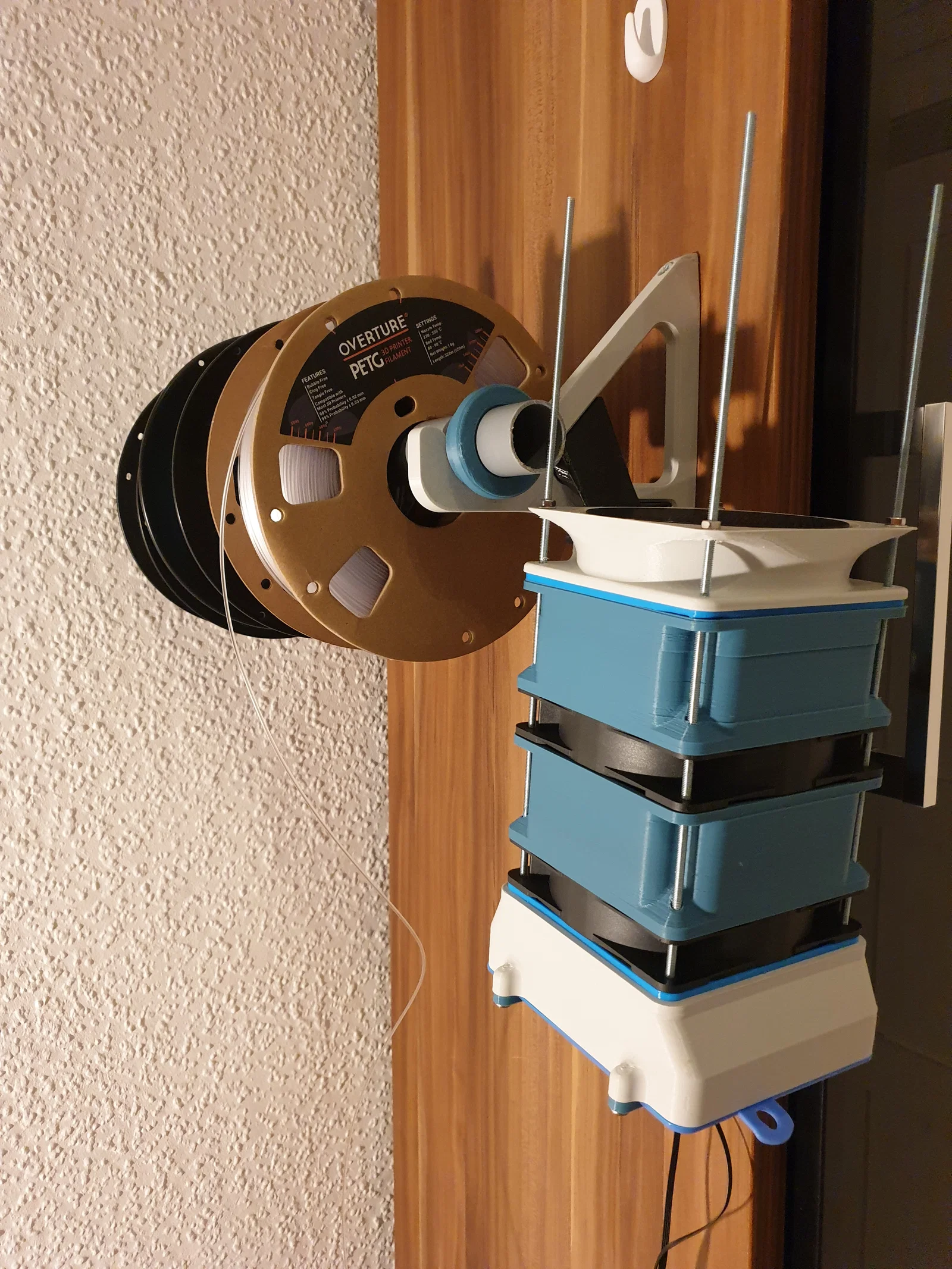

Mình đã thêm cấu hình để dùng như một bộ lọc cho máy in 3D. Nó lắp vừa vào móc treo cuộn filament trên tường của mình.

Mình cũng đo VOC bằng cảm biến chất lượng không khí bme680. Chất lượng không khí cải thiện từ từ khi máy đang in và quạt chạy ở tốc độ tối đa.

Tổng quan:

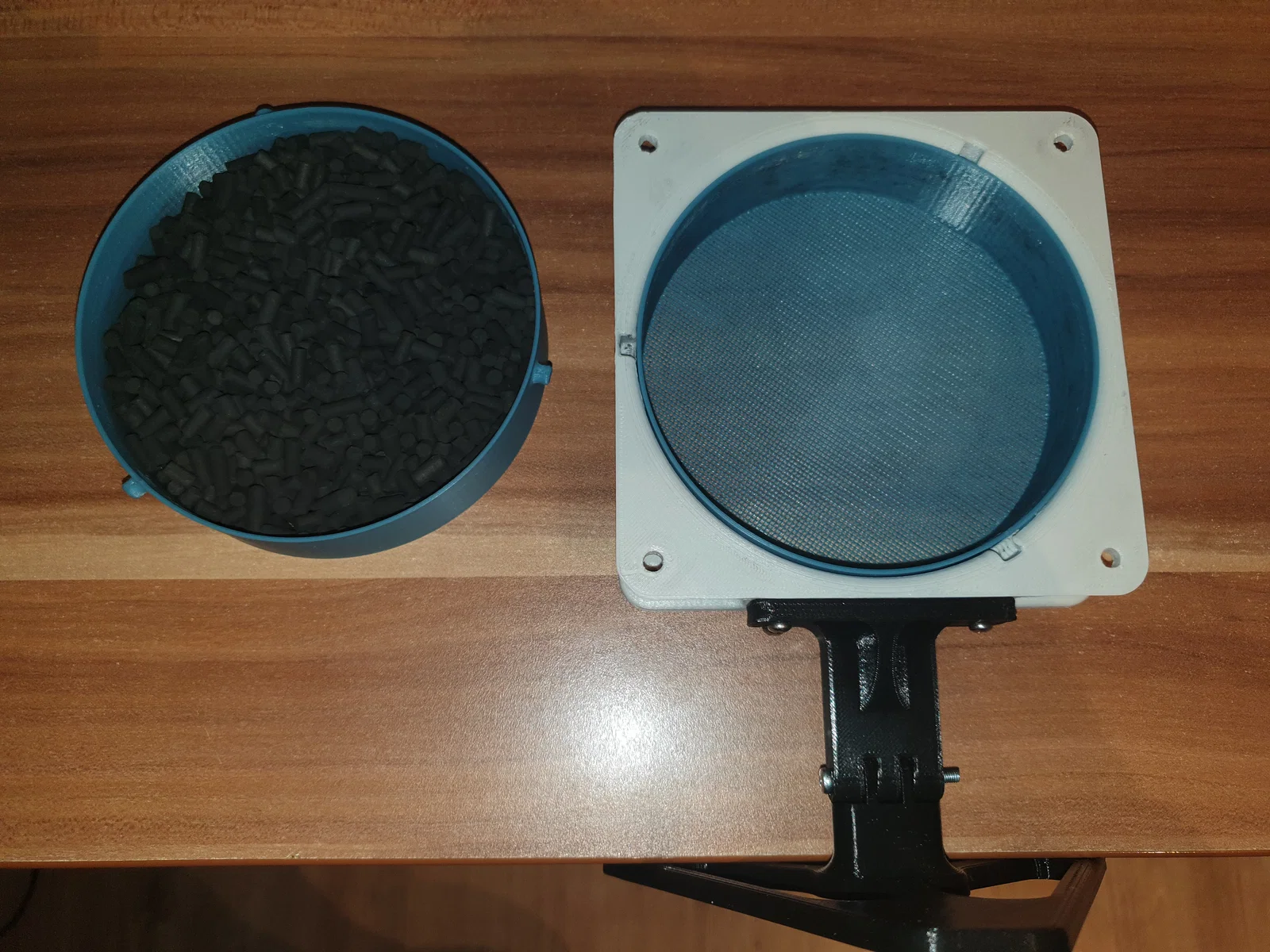

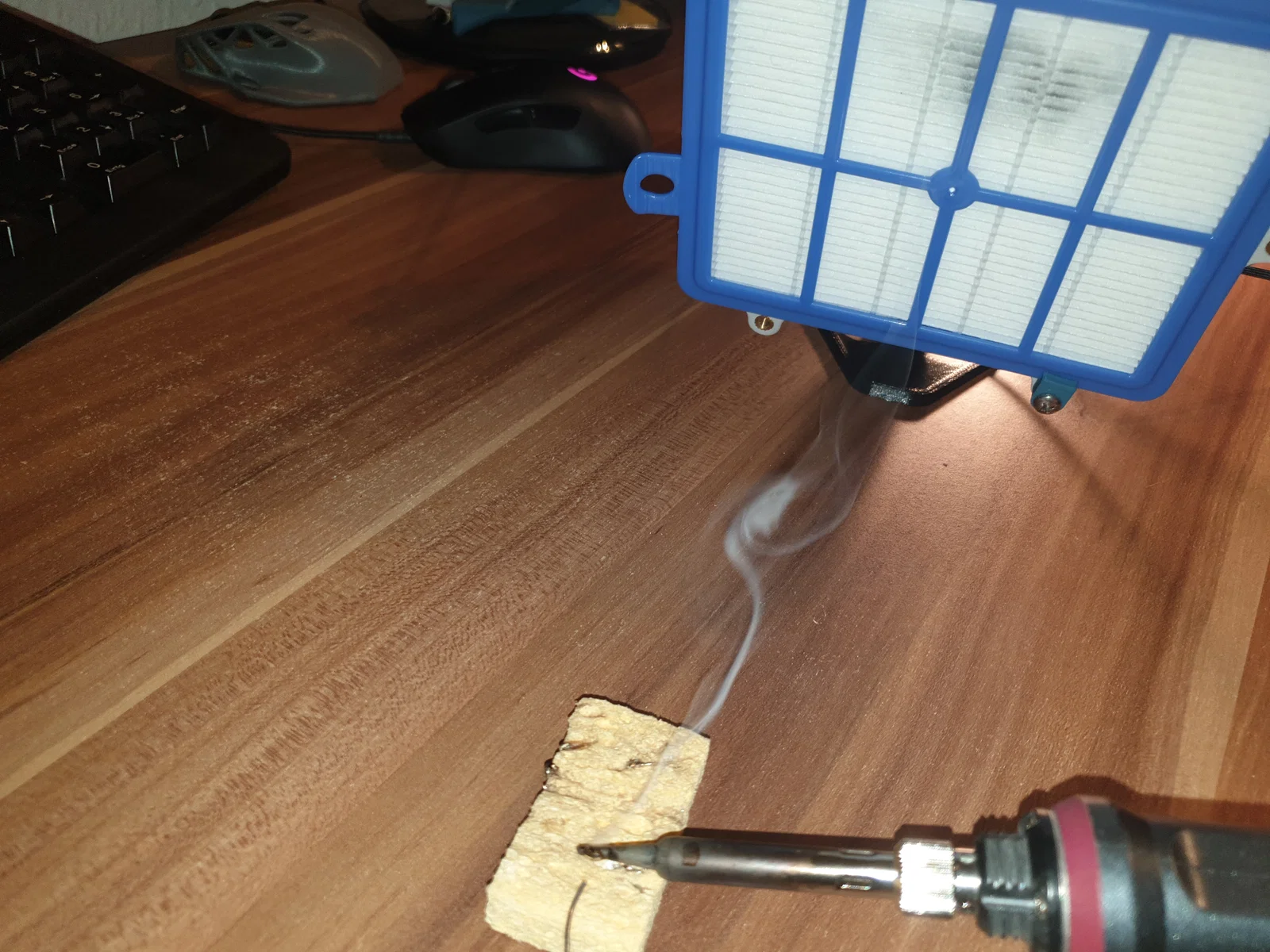

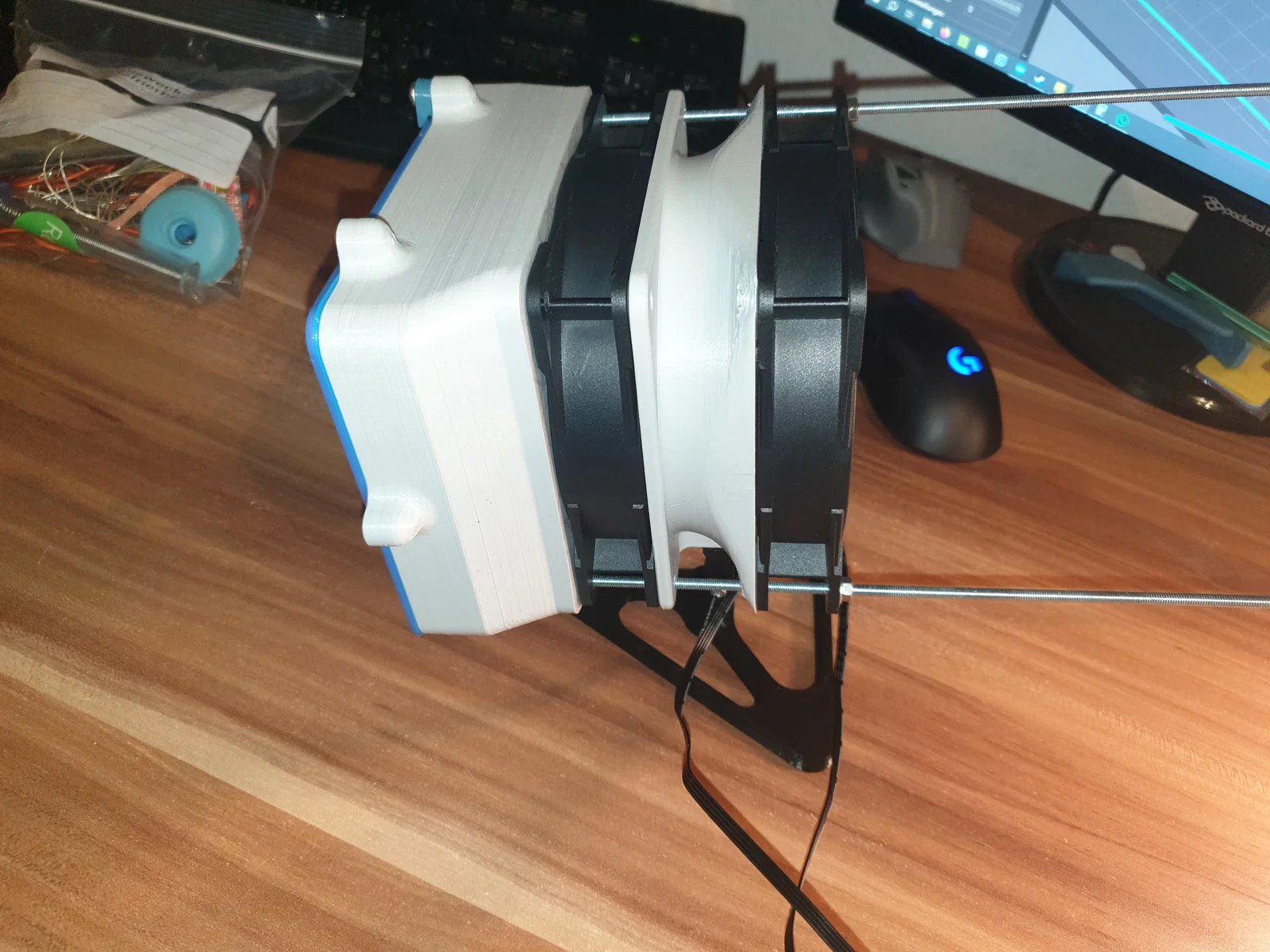

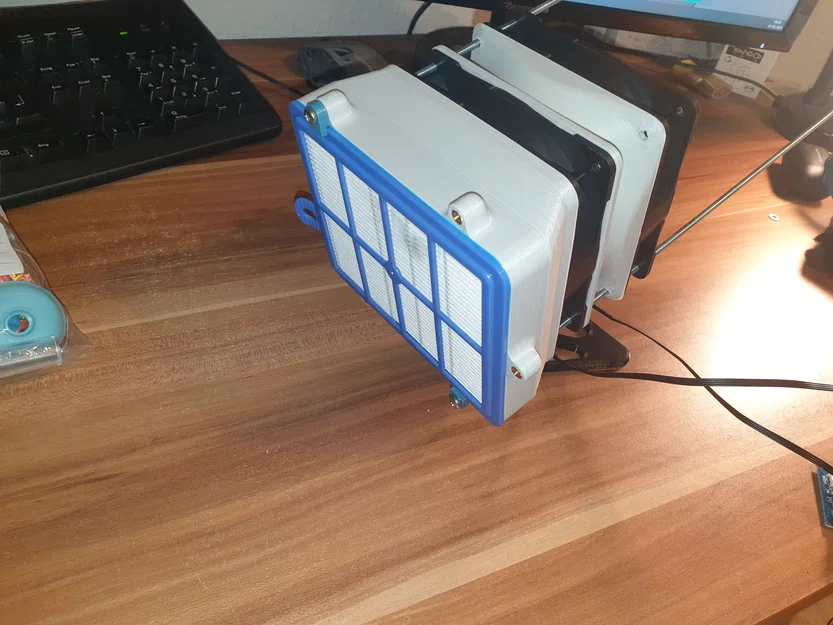

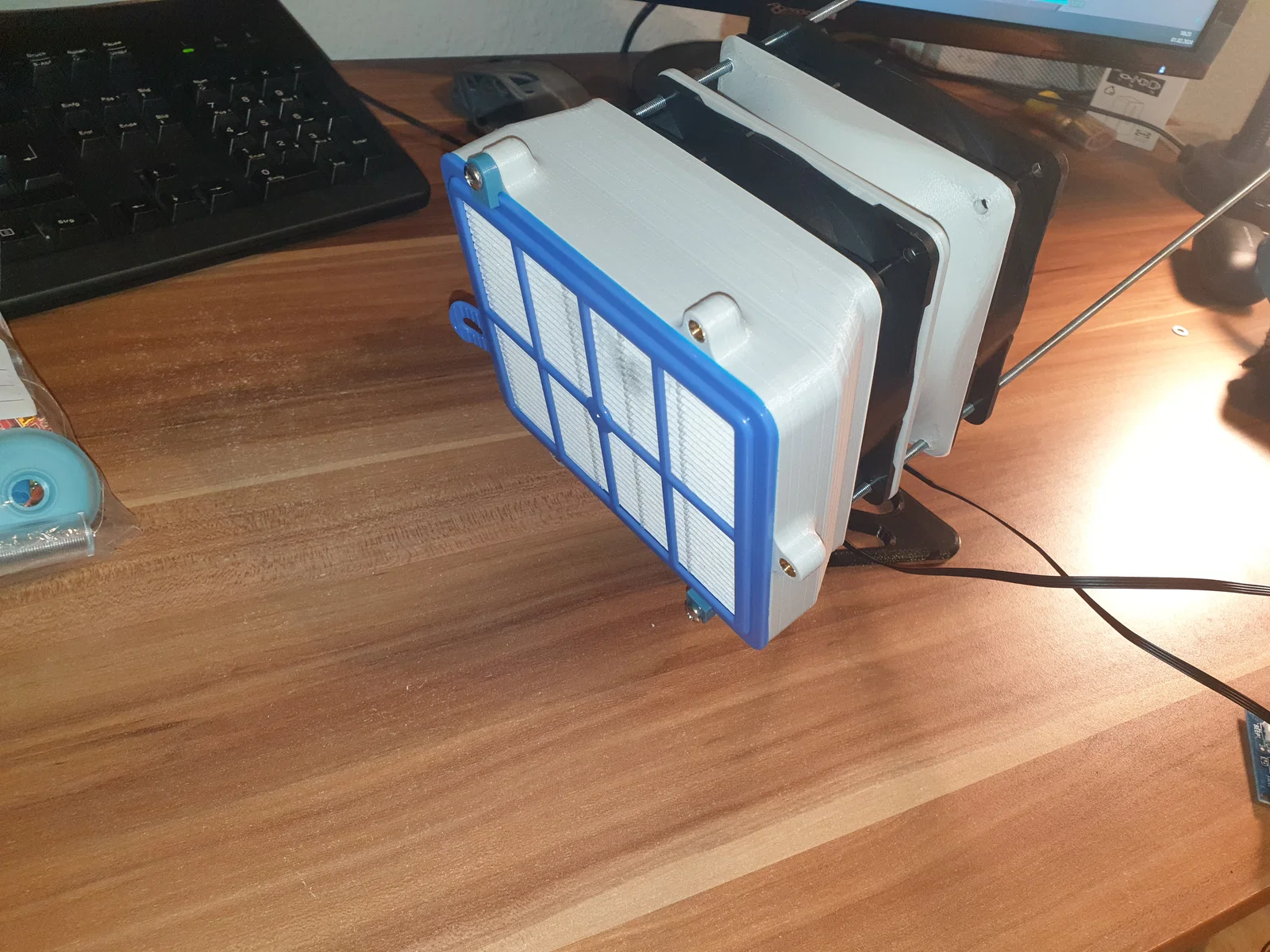

Đây là bộ lọc không khí mình dùng để hàn (soldering) và in 3D ASA, PETG trong enclosure. Nó dùng một Hepa filter cho máy hút bụi, dễ kiếm trên Amazon. Ở tầng lọc thứ hai mình dùng Carbon Pellets giống loại trong hệ Nevermore filter. Quạt thì mình dùng 2x quạt PC desktop 120mm và một bộ điều khiển PWM giá rẻ.

Bạn sẽ cần:

• 9x insert ren M4 / tối thiểu 4x: 2x cho Hepa filter, 2x cho ty ren M4

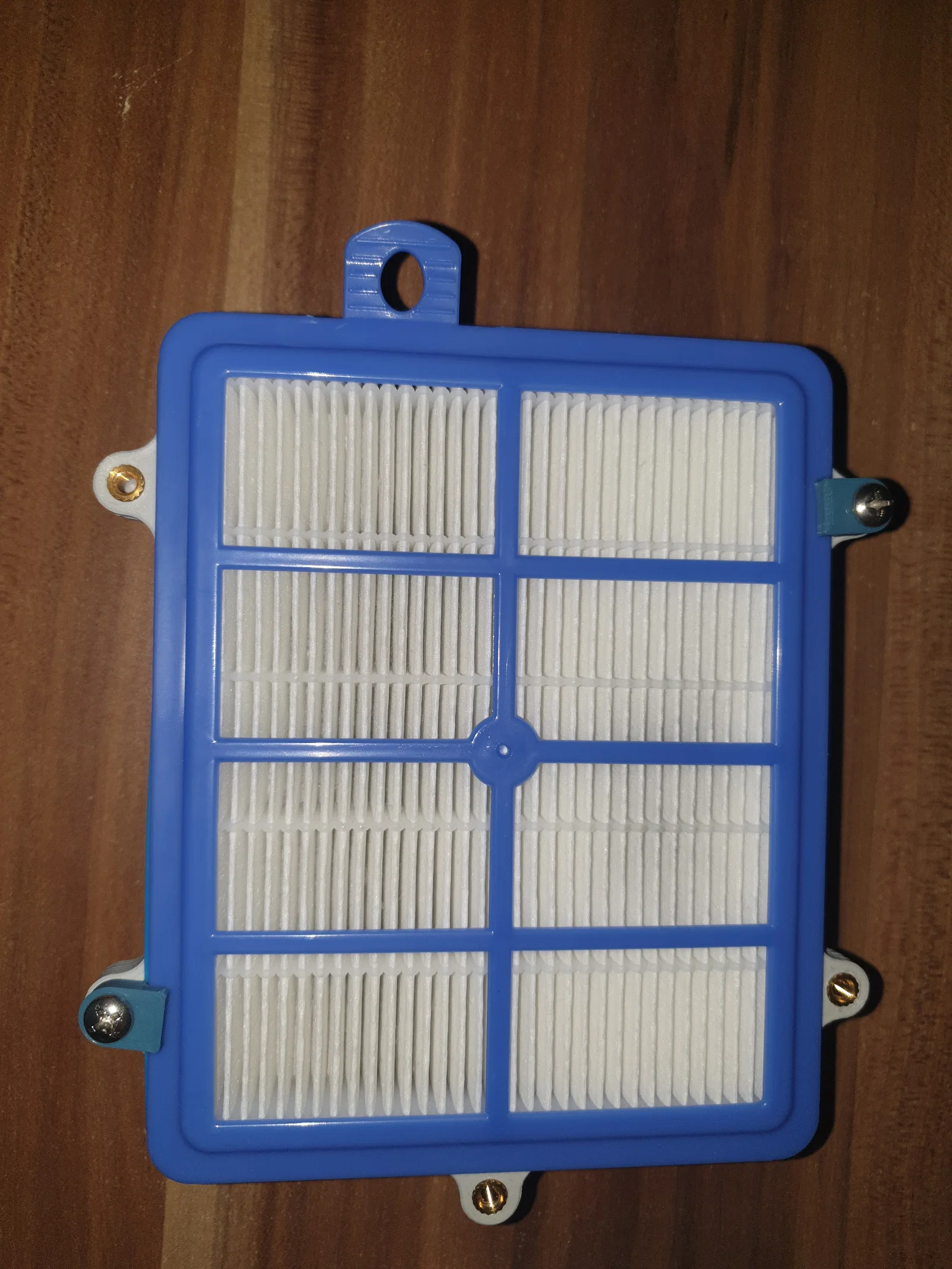

• 5x vít M4 x 8mm để giữ Hepa filter / tối thiểu: 2x cho Hepa filter
• 4x ty ren M4 x 100mm / tối thiểu 2x M4 x 100mm
• 4x đai ốc M4 / tối thiểu 2x đai ốc M4
• 3x insert ren M3
• 3x vít M3 x 8mm để cố định baseholder vào module Carbon
• 1x vít M3 x 30mm cho phần đế
• 1x đai ốc M3

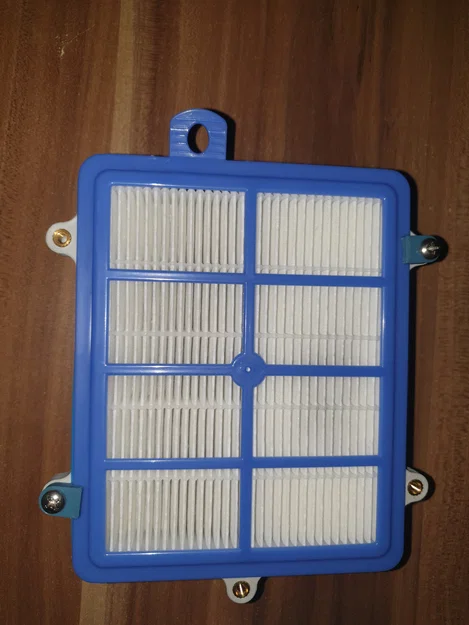

• 1x Hepa Filter cho AEG AEF12, AEF13W, AFS1W
• 1x Carbon Pellets (mình khuyên dùng loại Nevermore)
• 2x quạt desktop 120mm / tối thiểu 1x quạt 120mm

Hướng dẫn in:

Coi chừng!!!

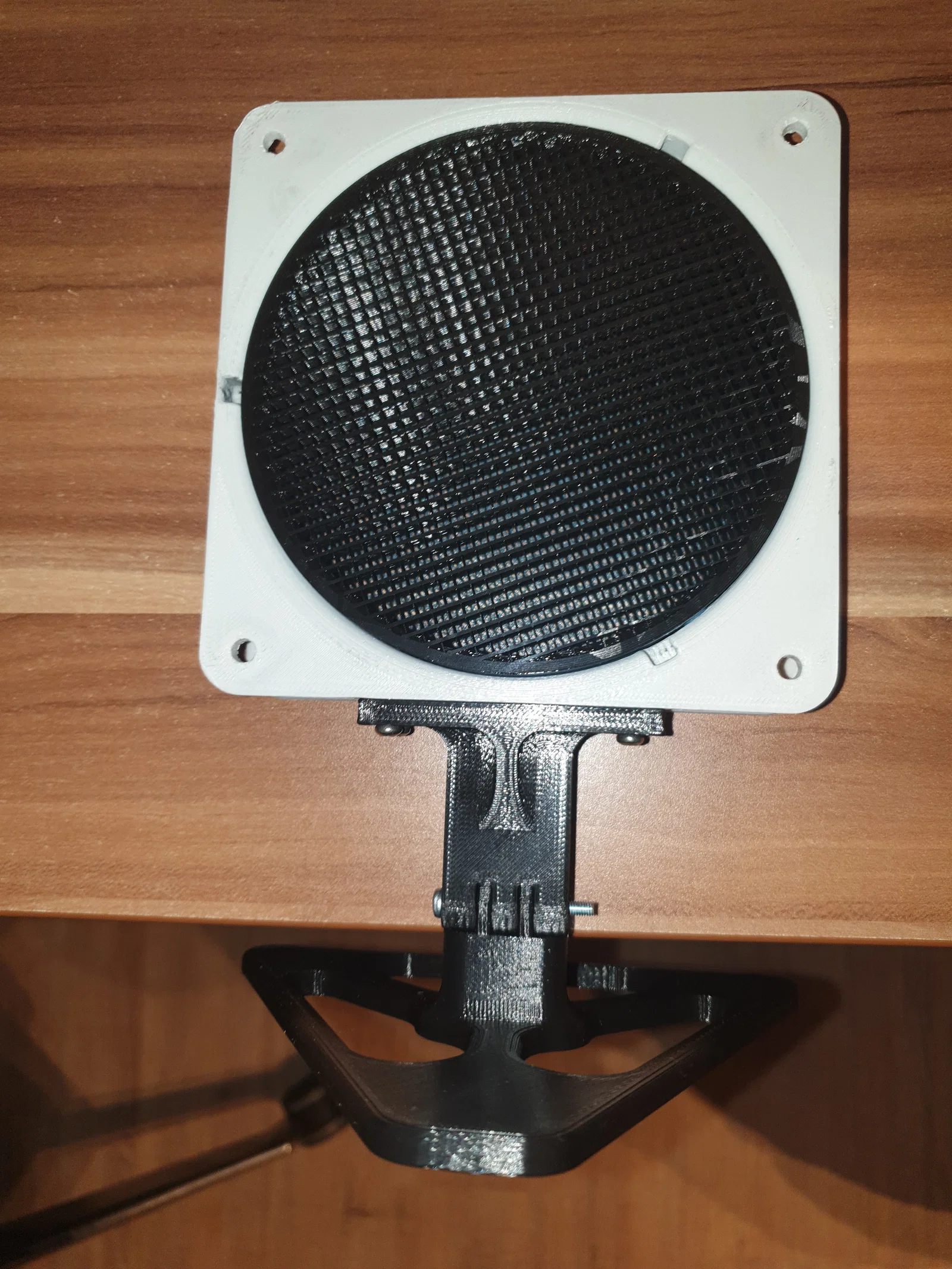

In CarbonBasket với 12% lines infill và không có top và không có bottom layers.

Phần CarbonLit với ít nhất 6 walls và 12% lines infill và không có top và không có bottom layers.

Để không khí đi qua được nhưng Carbon Pellets thì không lọt!!!

Mình in tất cả file bằng PLA, trừ những phần ghi TPU thì in bằng TPU. Với các phần tiêu chuẩn, mình dùng 3x Walls và 3x Top/Bottom Layers với 10% infill. Các phần TPU là tùy chọn, không bắt buộc để hệ lọc hoạt động.

Bạn cần in nhiều hơn 1 cái:

5x HepaHolderClips / tối thiểu 2x

3x TPU_Feet_Base_1

3x TPU_Gasket_Fan

Sản phẩm mình dùng cho thiết kế:

Hepa Filter cho AEG AEF12, AEF13W, AFS1W:

https://www.amazon.de/gp/product/B0C1G9S8Y7/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Quạt desktop 120mm ARCTIC P12 Max:

https://www.amazon.de/dp/B09VDNKL4G?psc=1&ref=ppx_yo2ov_dt_b_product_details

Bộ điều khiển PWM cho quạt 12V:

https://www.amazon.de/dp/B07HB5TV49?psc=1&ref=ppx_yo2ov_dt_b_product_details
