Hộp Góp Ý/Nhắn Tin Treo Tường (Suggestion/Message Box with wall mount)

Mình làm cái hộp góp ý/nhắn tin này cho chỗ làm, nay chia sẻ lại ở đây.

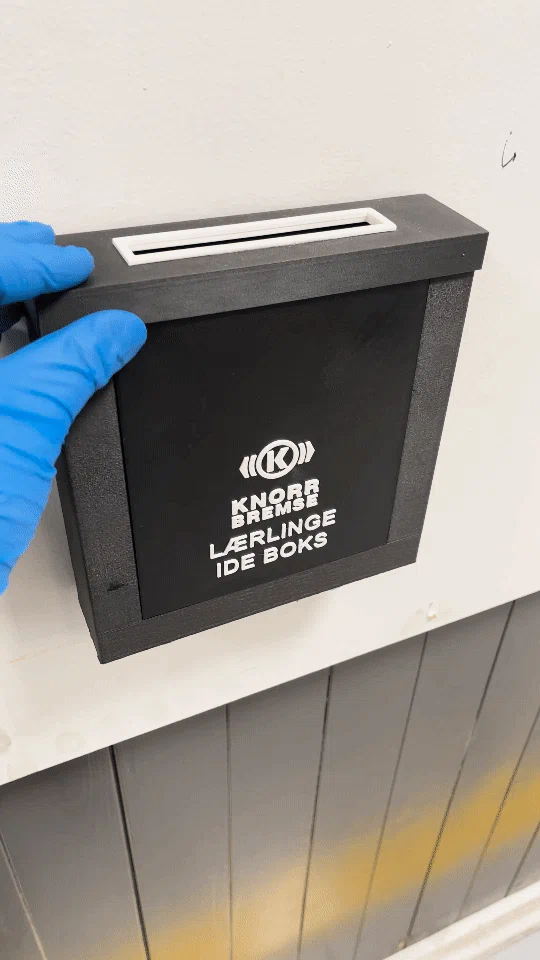

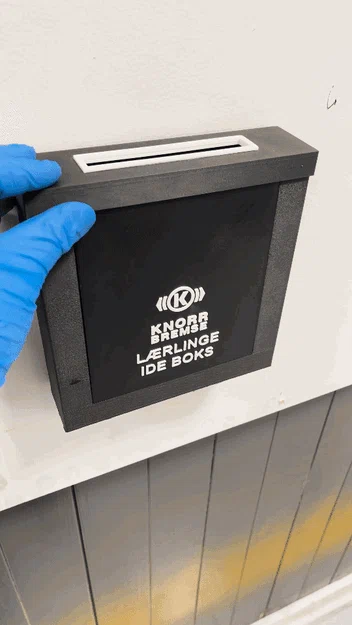

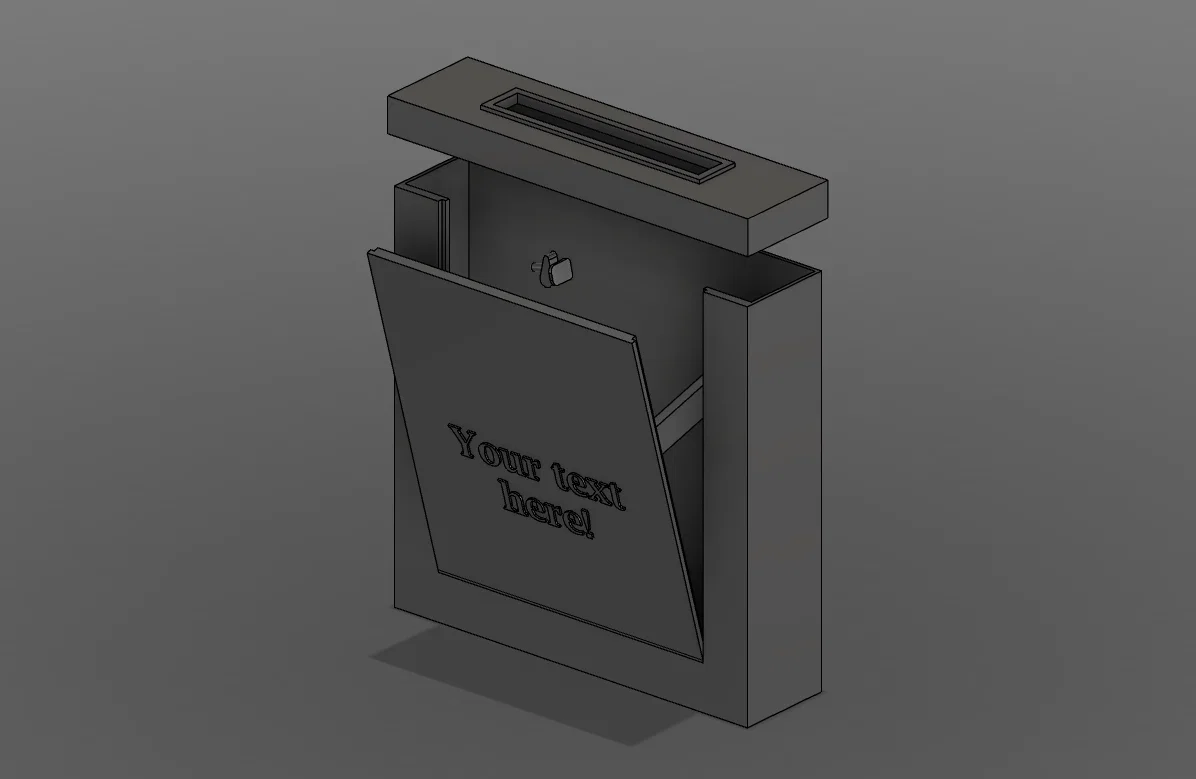

Thiết kế có cửa kiểu “thả rơi”, được giữ cố định bằng nắp trên. Tới lúc cần đổ/hốt giấy ra thì cửa có thể mở xuống, gom các mẩu note rất dễ.

Tất cả đều printable, chỉ cần thêm ốc vít để bắt lên tường, còn không thì để đứng trên bàn cũng được.

Mấy cái tab cho cánh cửa thì nên dán bằng keo siêu dính (superglue) hoặc giải pháp tương tự để dùng ổn định.

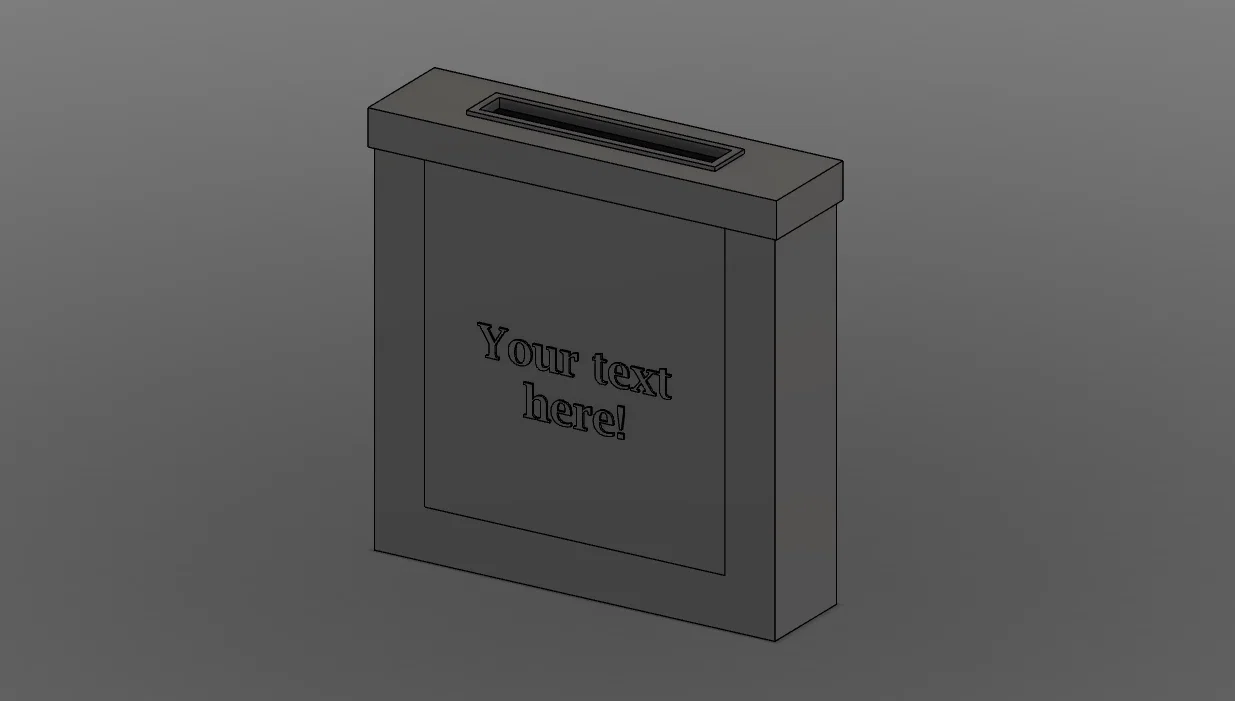

Cánh cửa để trơn, nên bạn có thể tự thêm chữ và/hoặc logo trong slicer hoặc dùng phần mềm như Fusion 360.

Hướng dẫn nhanh cách lắp ráp

In xong hết các phần thì làm như sau.

• Dán 2 tab nhỏ vào phần đáy của cửa, để mặt overhang hướng xuống.
• Dán các tab xoay (swing tabs) ở phía trên, nhớ để mặt overhang hướng ra ngoài khỏi cánh cửa để khi mở nó sẽ móc vào thành hộp.
• Trên nắp trên, đặt miếng insert nhỏ vào lỗ từ phía trên; nếu thích bạn cũng có thể dán cố định.
• Trượt cánh cửa vào trong hộp, để các tab nằm phía trong, rồi lắp nắp trên vào. (Vậy là xong phần hộp)

Wall mount

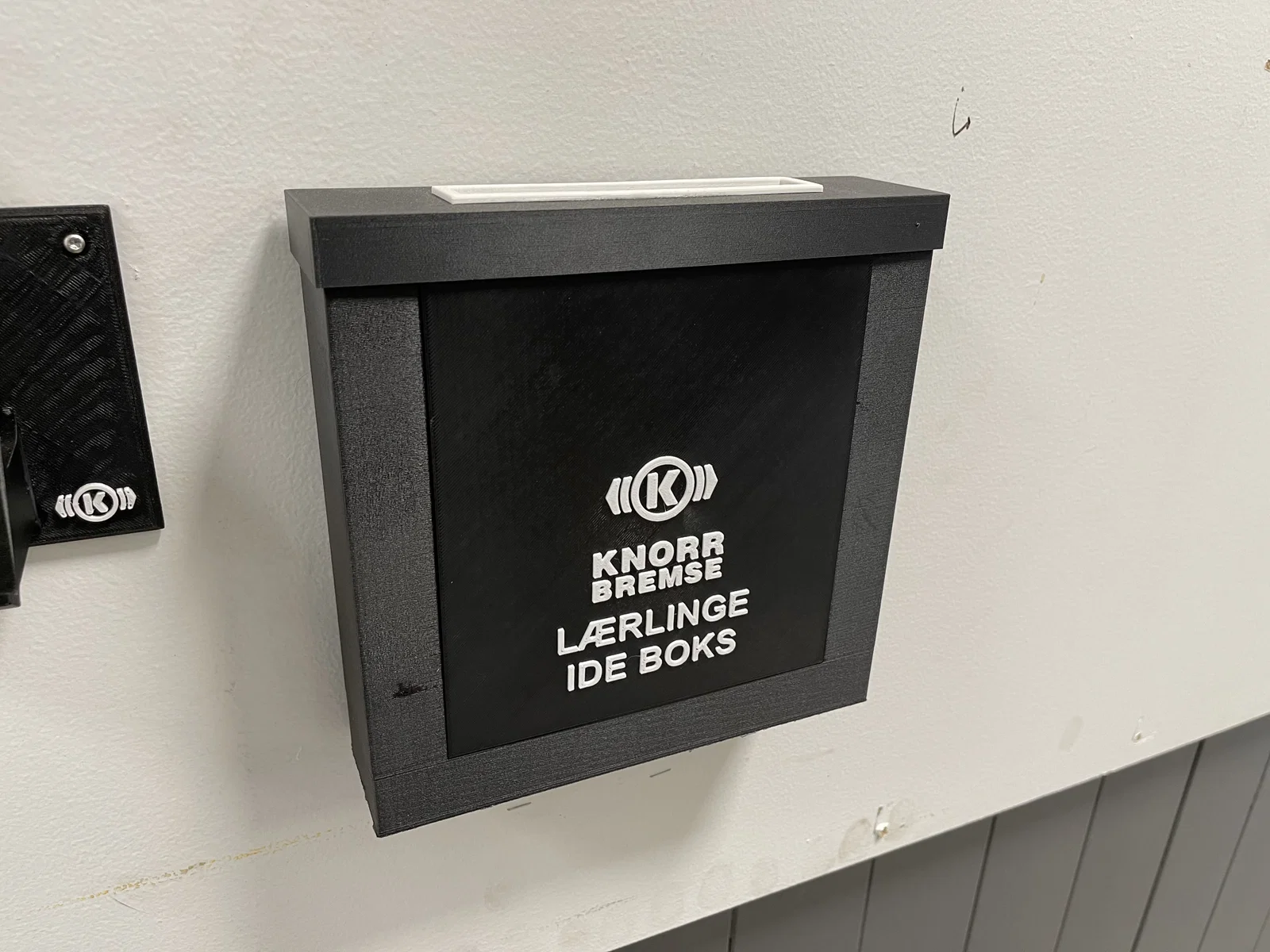

• Bắt con ốc ở lỗ phía trên, tại vị trí bạn muốn treo.
• Lỗ “bắt ốc” phía dưới có thể xoay để canh cho thăng bằng.
• Bắt con ốc phía dưới vào.
• Giờ có thể đặt hộp lên các tab nhỏ đang nhô ra từ bộ wall mount.
• Gắn 3 cây chốt (pins) vào các tab, thao tác từ bên trong hộp.
• XONG!
