Bộ Hút Bụi (Dust Shoe) Cho Spindle CNC 1.5KW - Thiết Kế 3D Tiện Dụng

Phụ kiện hút bụi cho Spindle CNC (CNC Dust Shoe) 1.5KW

Nếu bác nào đang sử dụng máy CNC với loại Spindle 1.5KW làm mát bằng không khí (loại vuông phổ biến của Trung Quốc), chắc chắn sẽ hiểu nỗi khổ khi bụi gỗ, bụi nhựa bay khắp xưởng mỗi khi vận hành. File 3D này cung cấp một giải pháp thiết kế chuyên dụng cho đầu Spindle của bác, giúp kết nối trực tiếp với hệ thống hút bụi một cách gọn gàng và hiệu quả.

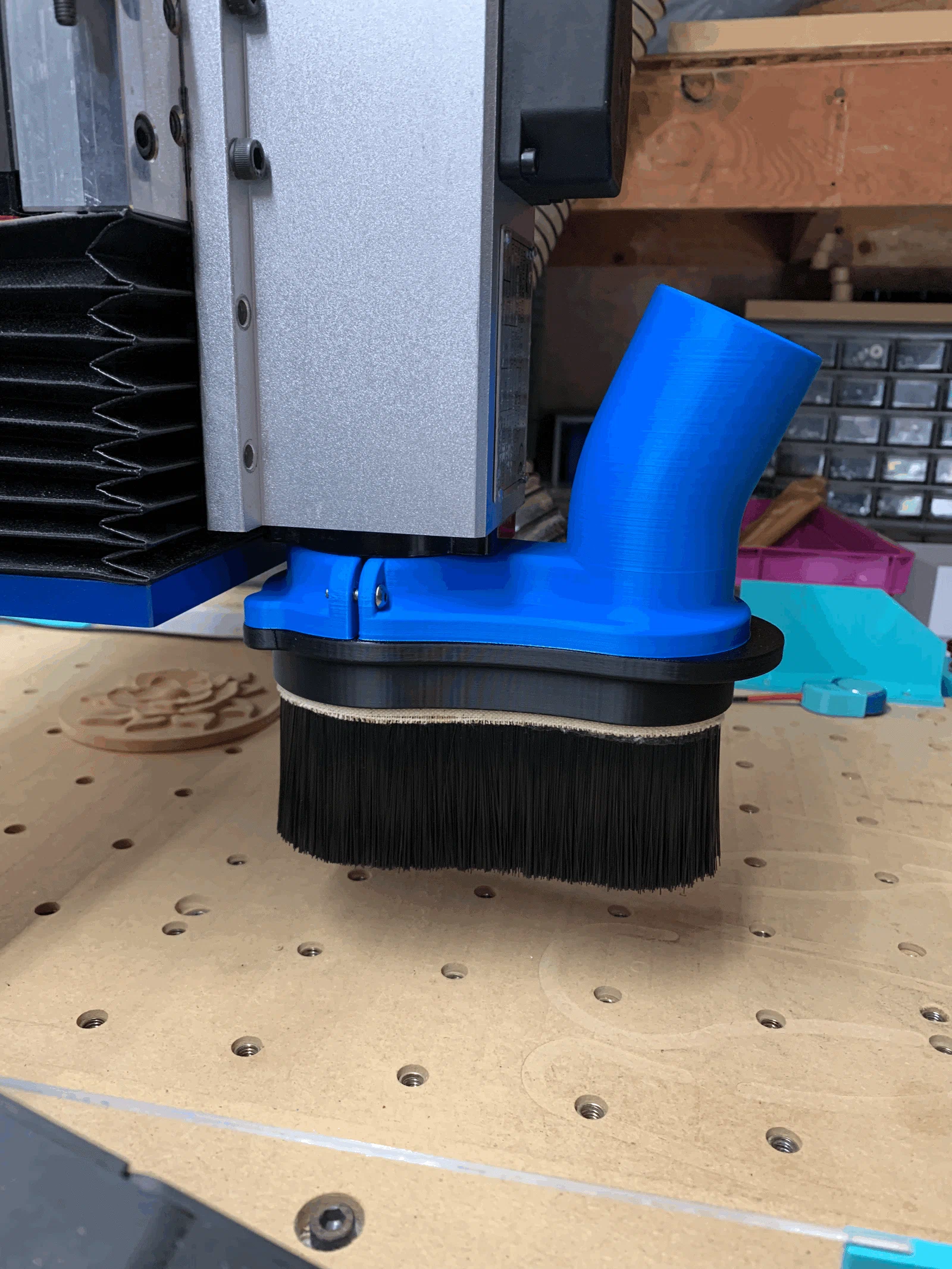

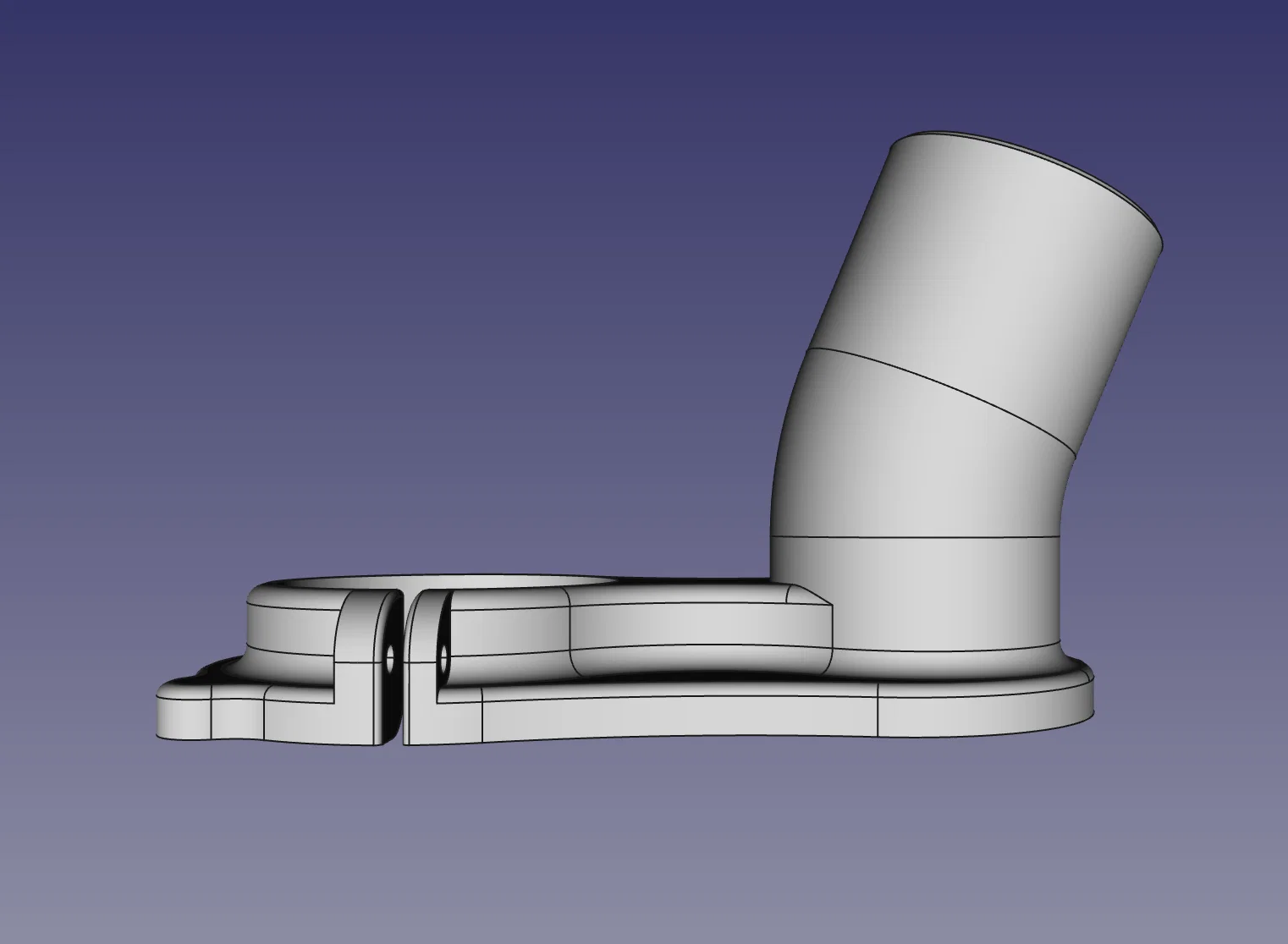

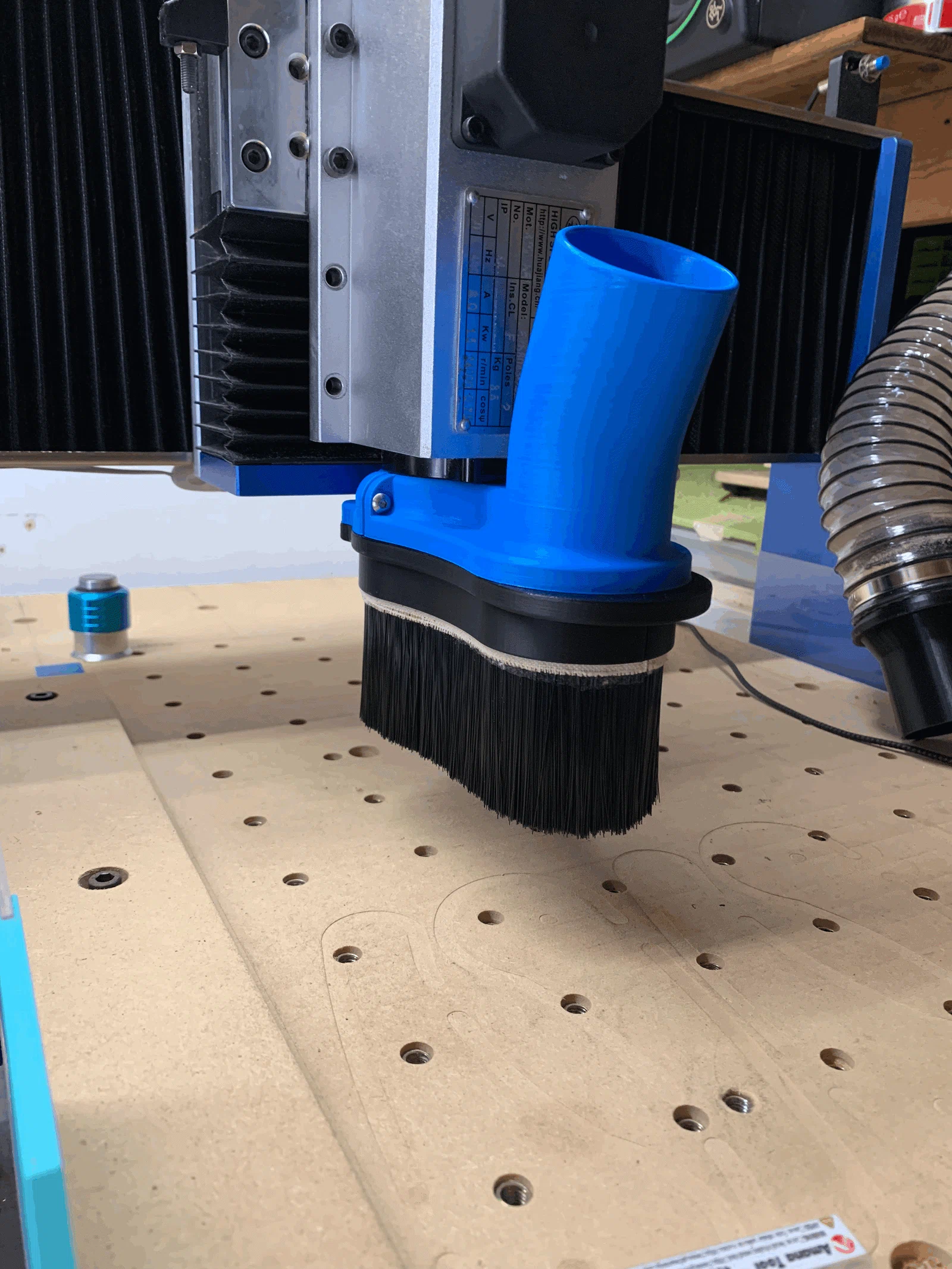

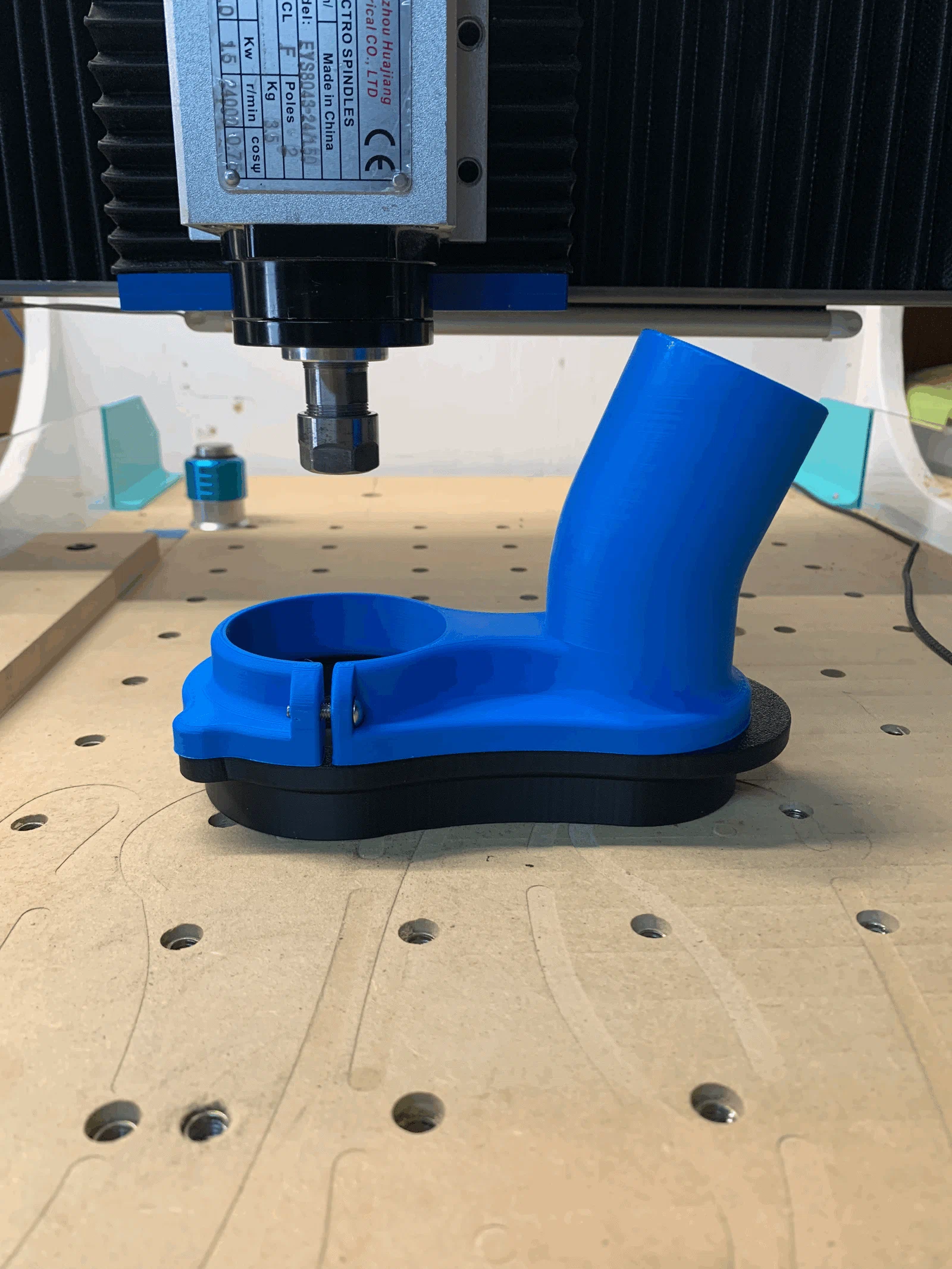

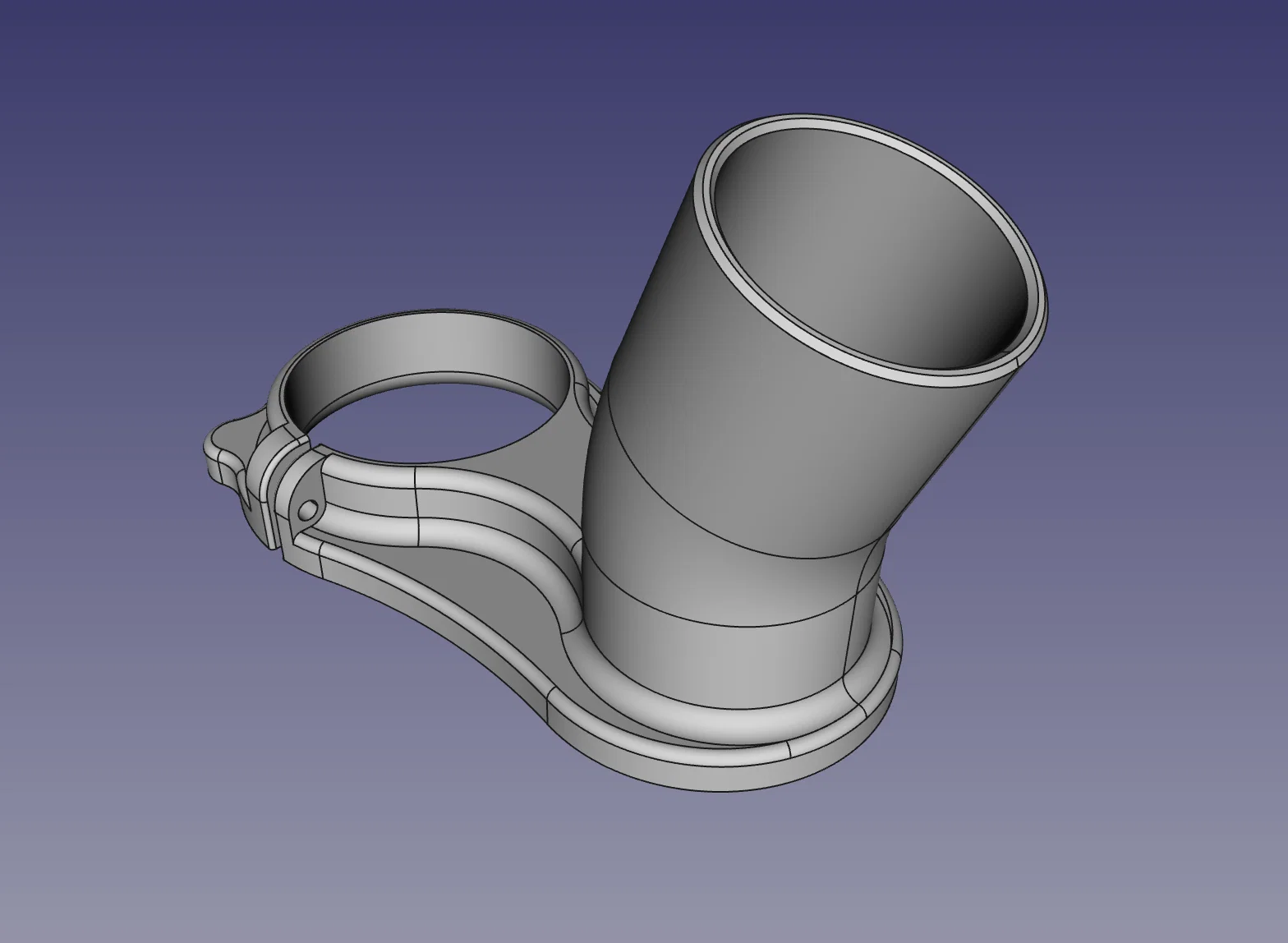

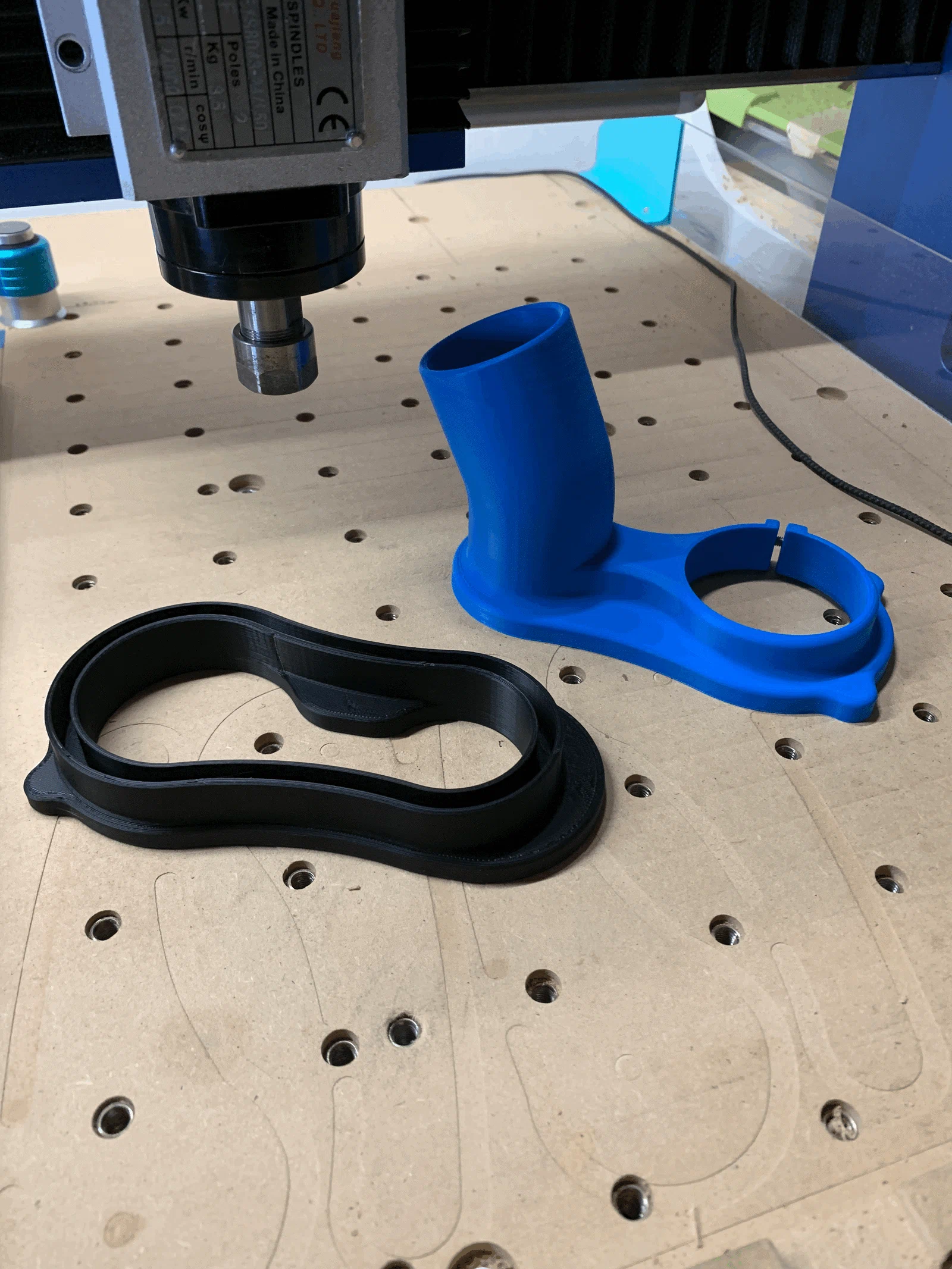

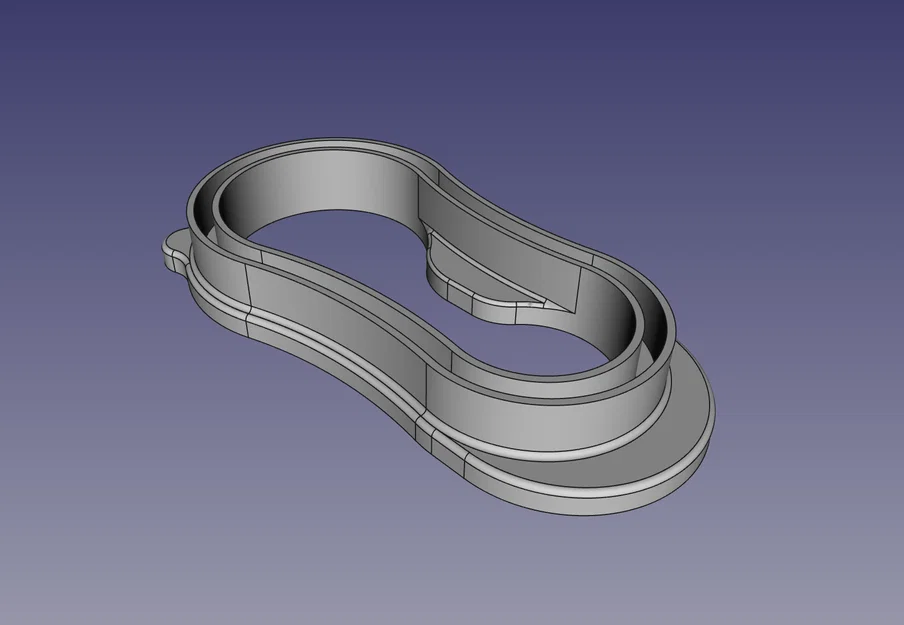

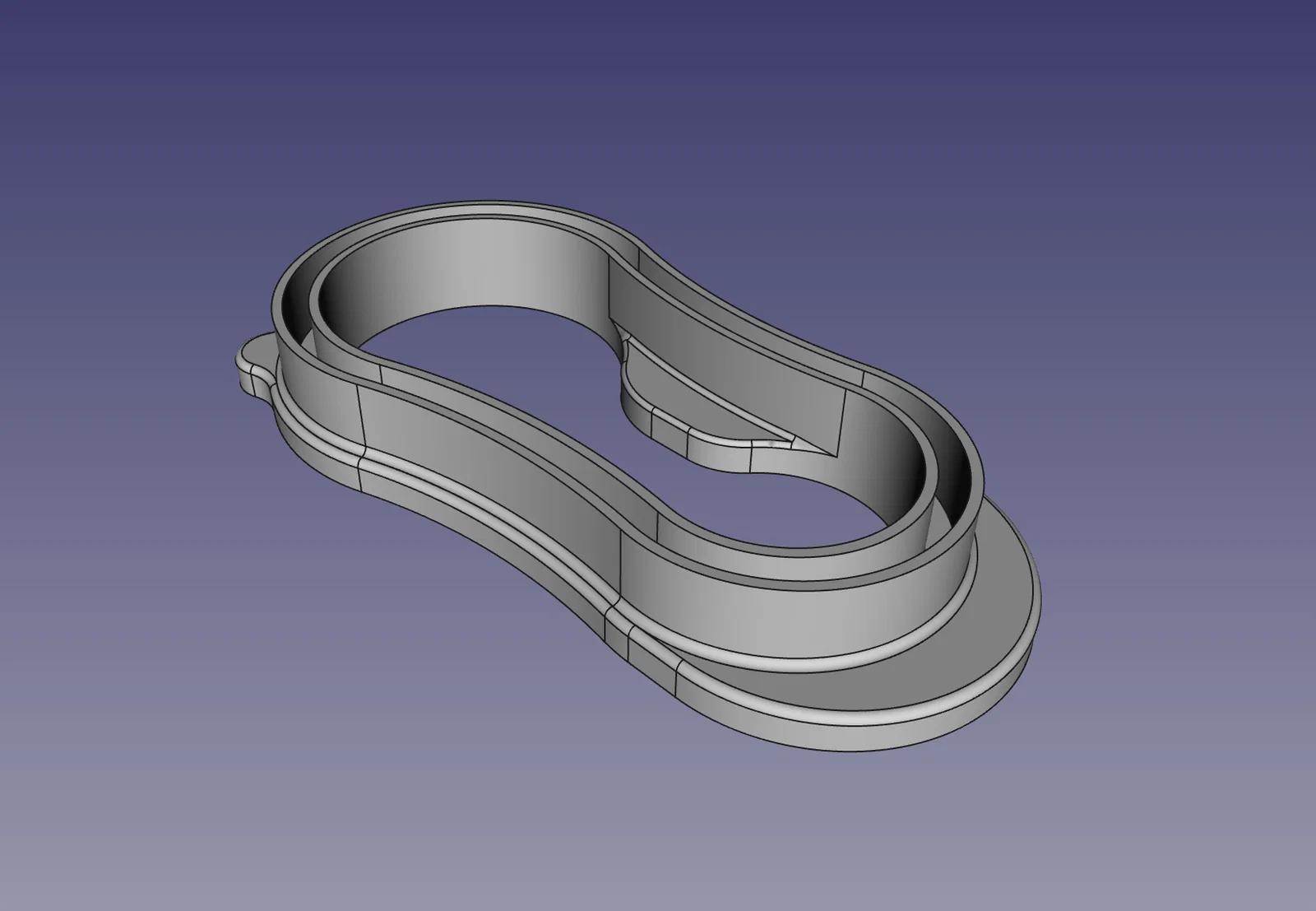

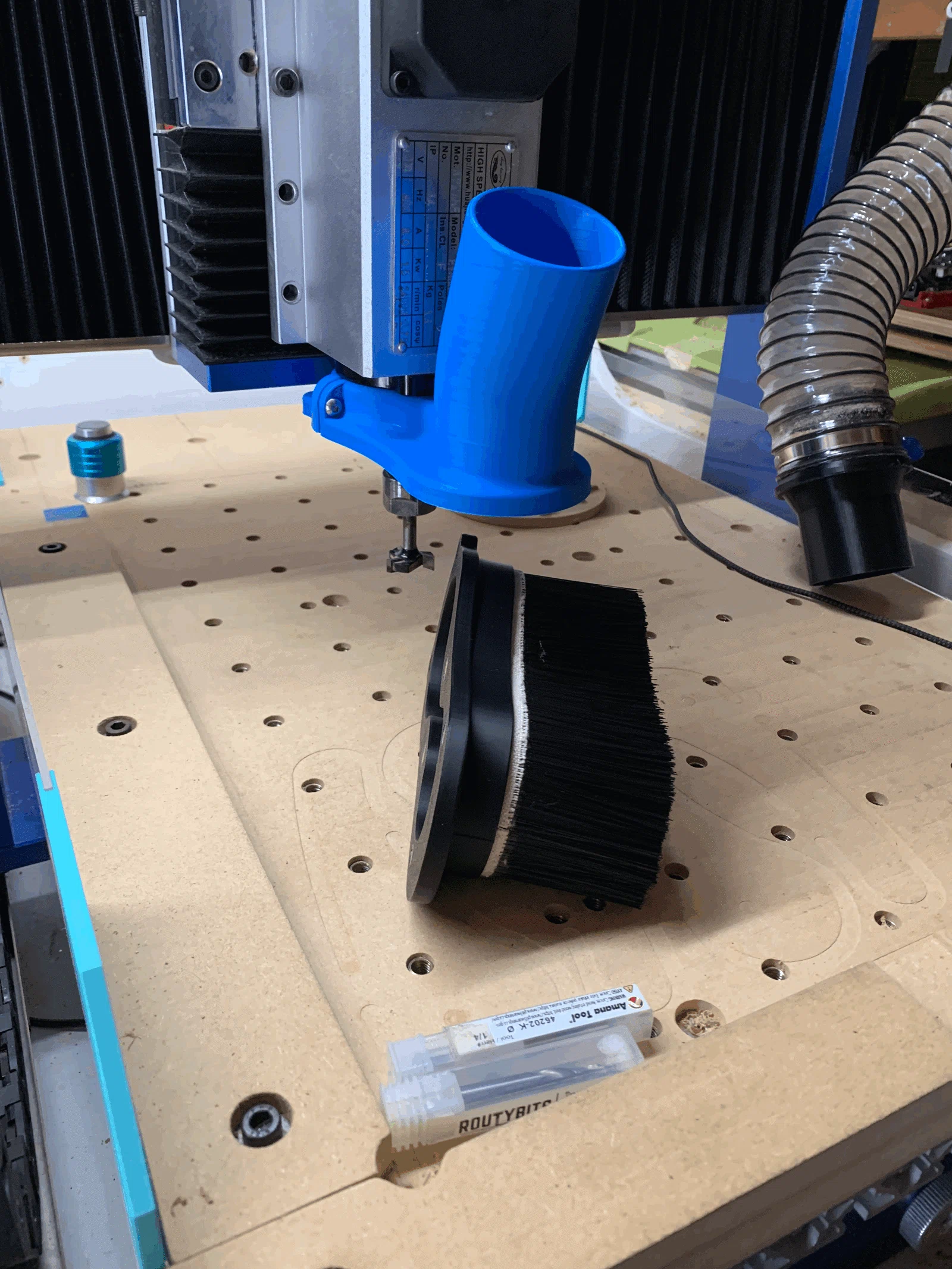

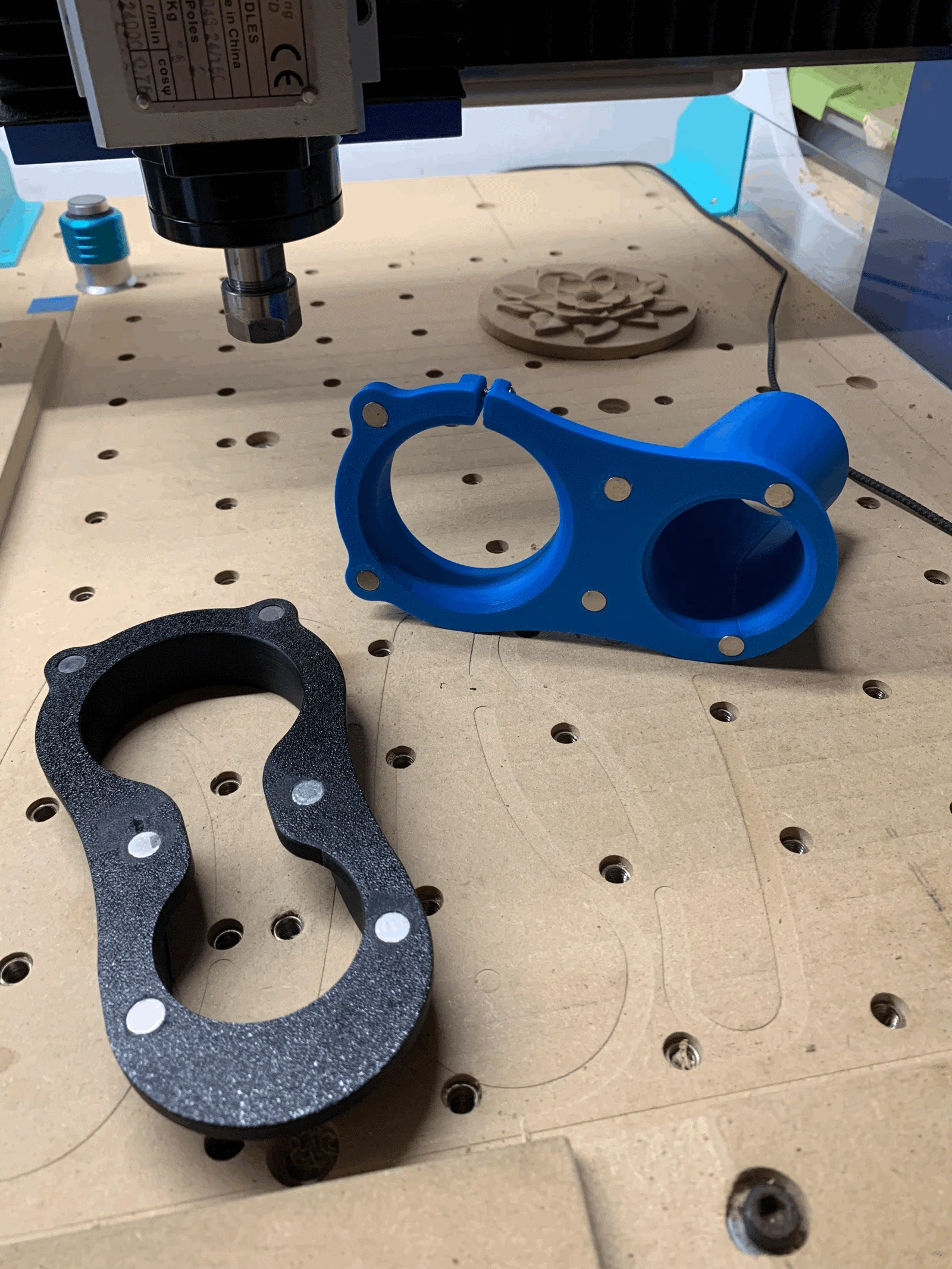

Thiết bị này được thiết kế để ôm sát vào phần đầu Spindle với đường kính 59mm, đảm bảo độ chắc chắn trong quá trình máy chạy. Điểm đặc biệt của mẫu này là phần ống xả hút bụi có đường kính 50mm, kích thước này cực kỳ phổ biến cho các loại ống hút bụi chuyên dụng hiện nay. Việc lắp đặt cũng rất đơn giản nhờ cơ chế kẹp linh hoạt, giúp bác dễ dàng tháo lắp hoặc điều chỉnh độ cao khi cần thay đổi dao cắt.

Khi in 3D mẫu phụ kiện này, anh em cần lưu ý chọn loại nhựa phù hợp để đảm bảo độ cứng cáp và chịu nhiệt tốt, vì Spindle khi vận hành lâu sẽ tỏa ra một lượng nhiệt nhất định. PETG hoặc ABS là những lựa chọn ưu tiên hàng đầu thay vì PLA để tránh bị biến dạng. Dưới đây là một số thông tin chi tiết và lưu ý giúp bác đạt được bản in tốt nhất:

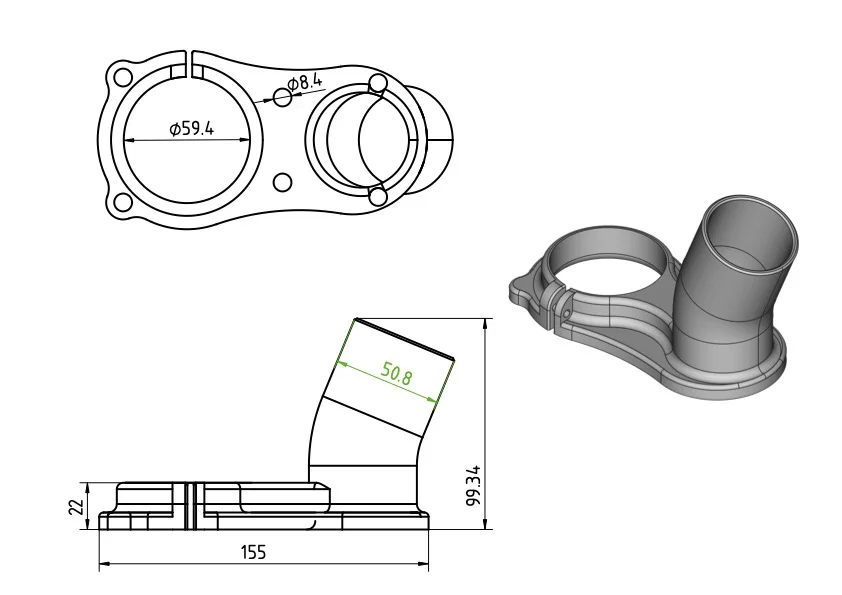

• Đường kính kẹp Spindle: 59mm, thiết kế tối ưu cho các dòng Spindle 1.5KW vuông.
• Đường kính ống hút bụi: 50mm, tương thích tốt với nhiều loại ống dẫn tiêu chuẩn.
• Chất liệu khuyên dùng: PETG hoặc ABS để tăng độ bền và chịu nhiệt tốt hơn.
• Thông số in: Nên để mật độ lấp đầy (infill) từ 40-50% và số lượng tường (wall line count) từ 4-5 lớp để đảm bảo độ cứng cho phần cổ kẹp.
• Lưu ý lắp đặt: Nên dùng thêm ốc vít tiêu chuẩn để cố định phần kẹp, đảm bảo máy không bị rung lắc trong quá trình hút bụi.
• Vệ sinh máy: Luôn kiểm tra định kỳ để loại bỏ bụi bẩn tích tụ bên trong ống dẫn, giữ cho luồng khí lưu thông ổn định nhất.

Việc trang bị một bộ phận hút bụi chuẩn chỉnh không chỉ giúp xưởng của bác sạch sẽ, bảo vệ sức khỏe hệ hô hấp, mà còn tăng tuổi thọ cho các linh kiện CNC bằng cách ngăn chặn bụi mịn lọt vào các khe hở cơ khí. Hy vọng mẫu thiết kế này sẽ là trợ thủ đắc lực cho những dự án DIY của bác.
