Bộ chia/đổi hướng ống Shop Vac (Pipe/Hose Switch/Splitter)
Mẫu Pipe/Hose Switch/Splitter cho Shop Vac dạng chia 1 ra 2, gồm 3 phần (bottom/slider/top) in không cần support. Có nhiều phiên bản kích thước ống; khuyến nghị PLA+ 2 wall loops, 15% infill.
Mô tả

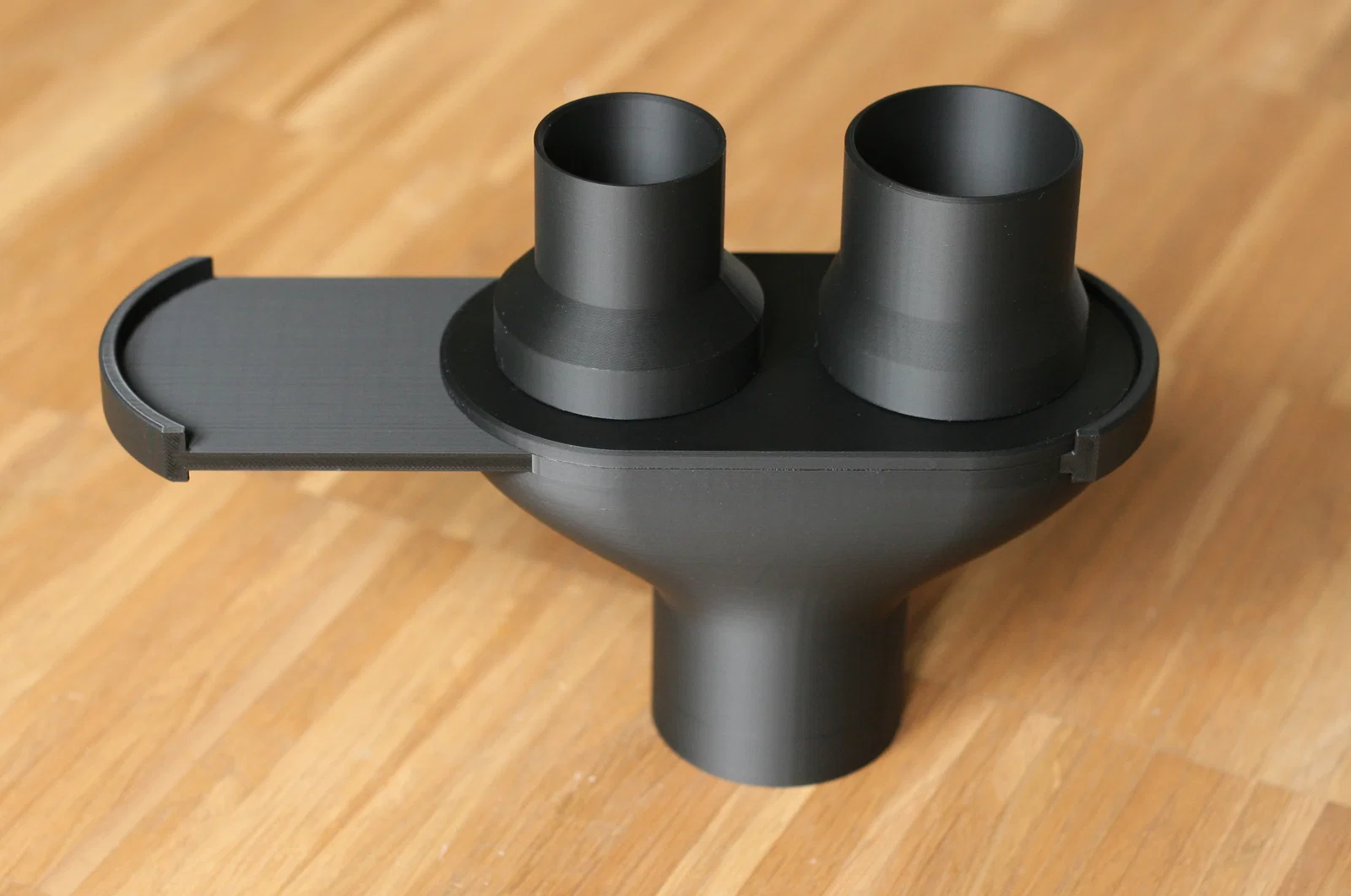

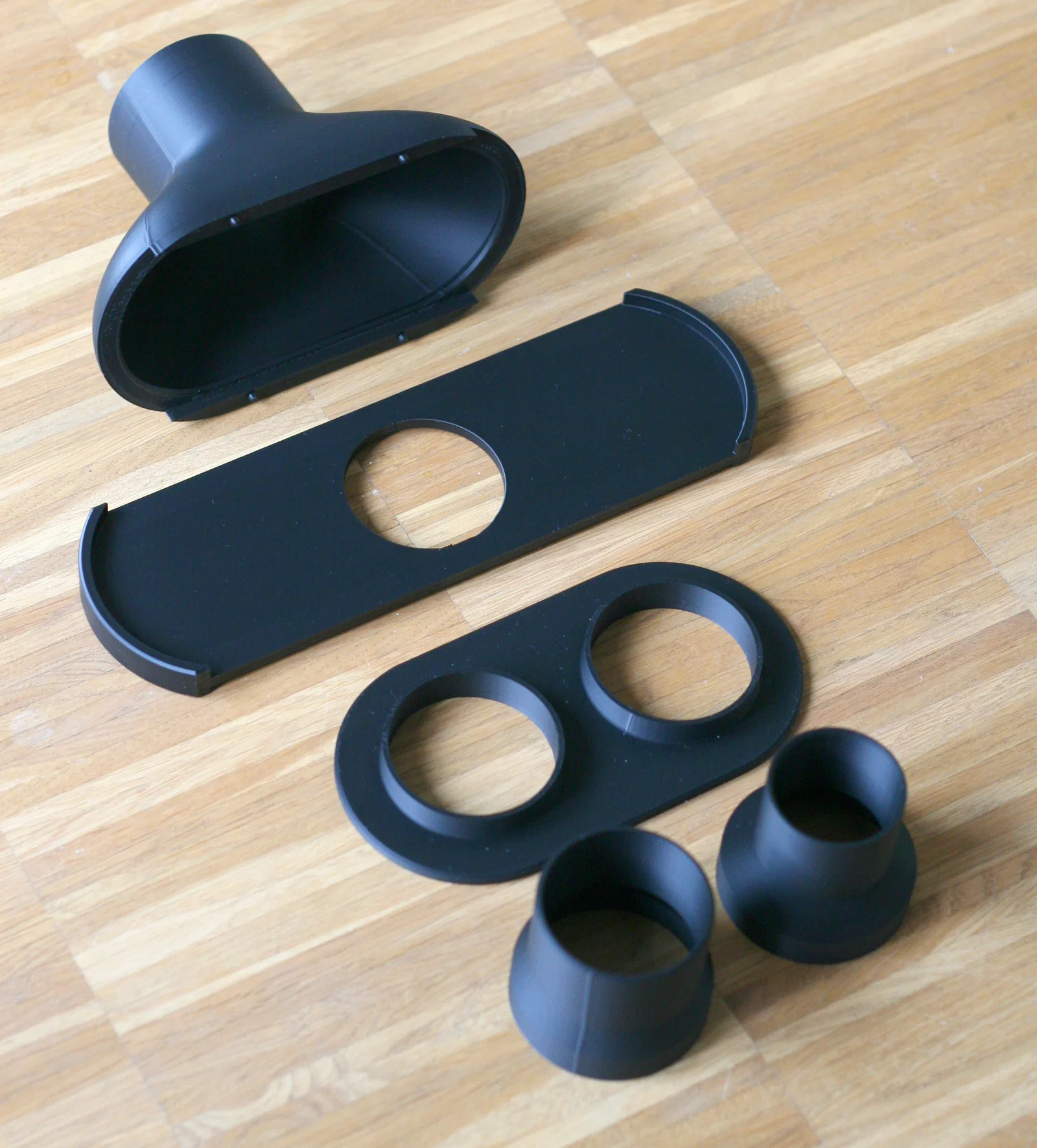

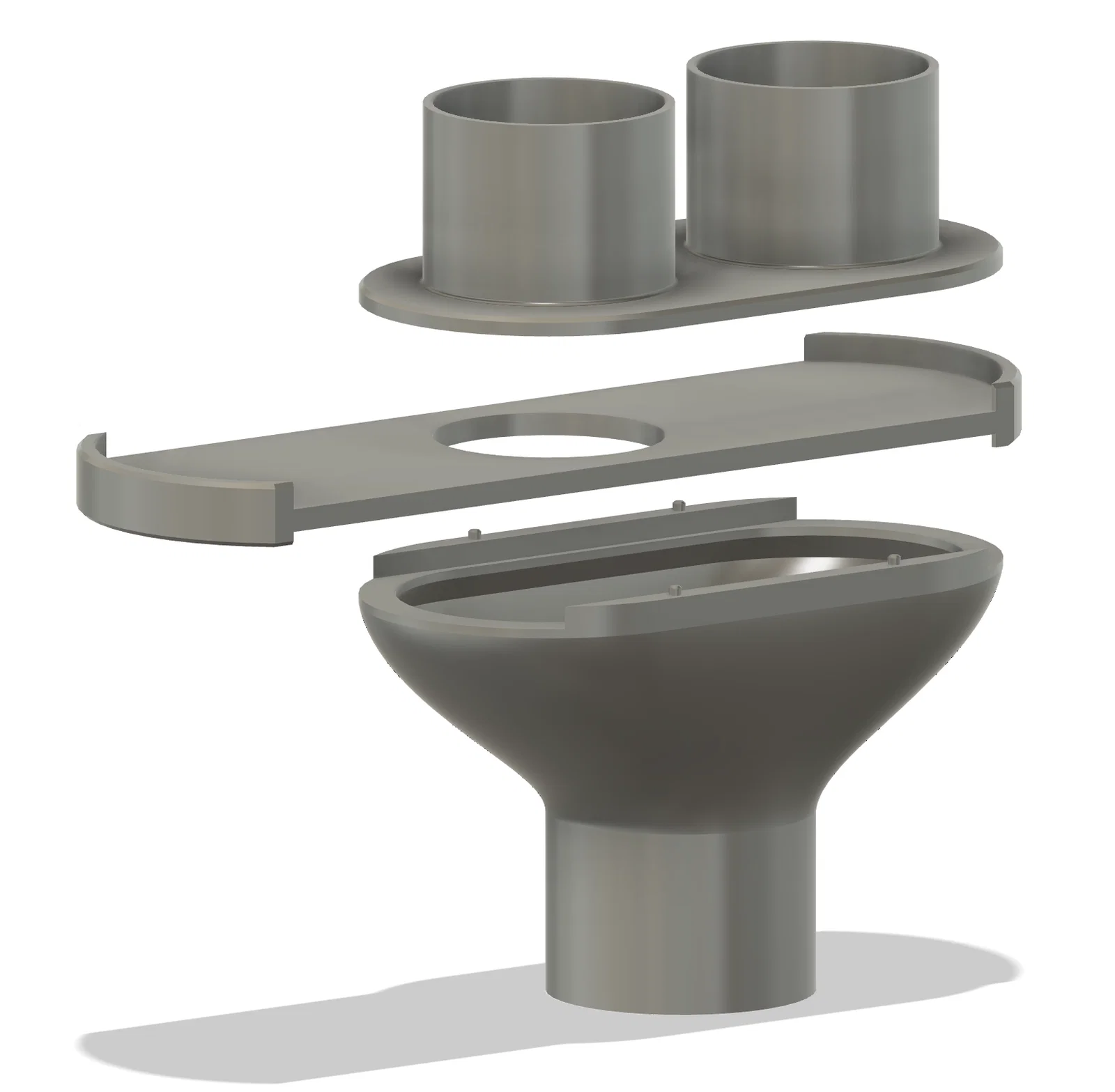

Cái splitter này gồm 3 phần: phần dưới, phần trượt (slider) và phần trên. In được mà không cần support. Mình dùng PLA+ với 2 wall loops và 15% infill.
Cách lắp: đặt slider lên phần dưới rồi dán phần trên vào phần dưới. Mình dùng superglue, thấy ổn lắm. Chỉ lưu ý đừng bôi keo nhiều quá để slider còn trượt mượt, không bị kẹt. Các chốt (pins) giúp canh đúng vị trí giữa phần trên và phần dưới (chỉ lắp đúng được theo một hướng).
Các phiên bản:
63mm đường kính ngoài (59mm trong)
58mm đường kính ngoài (54mm trong)
42mm đường kính ngoài (38mm trong)
35mm đường kính ngoài (31mm trong)

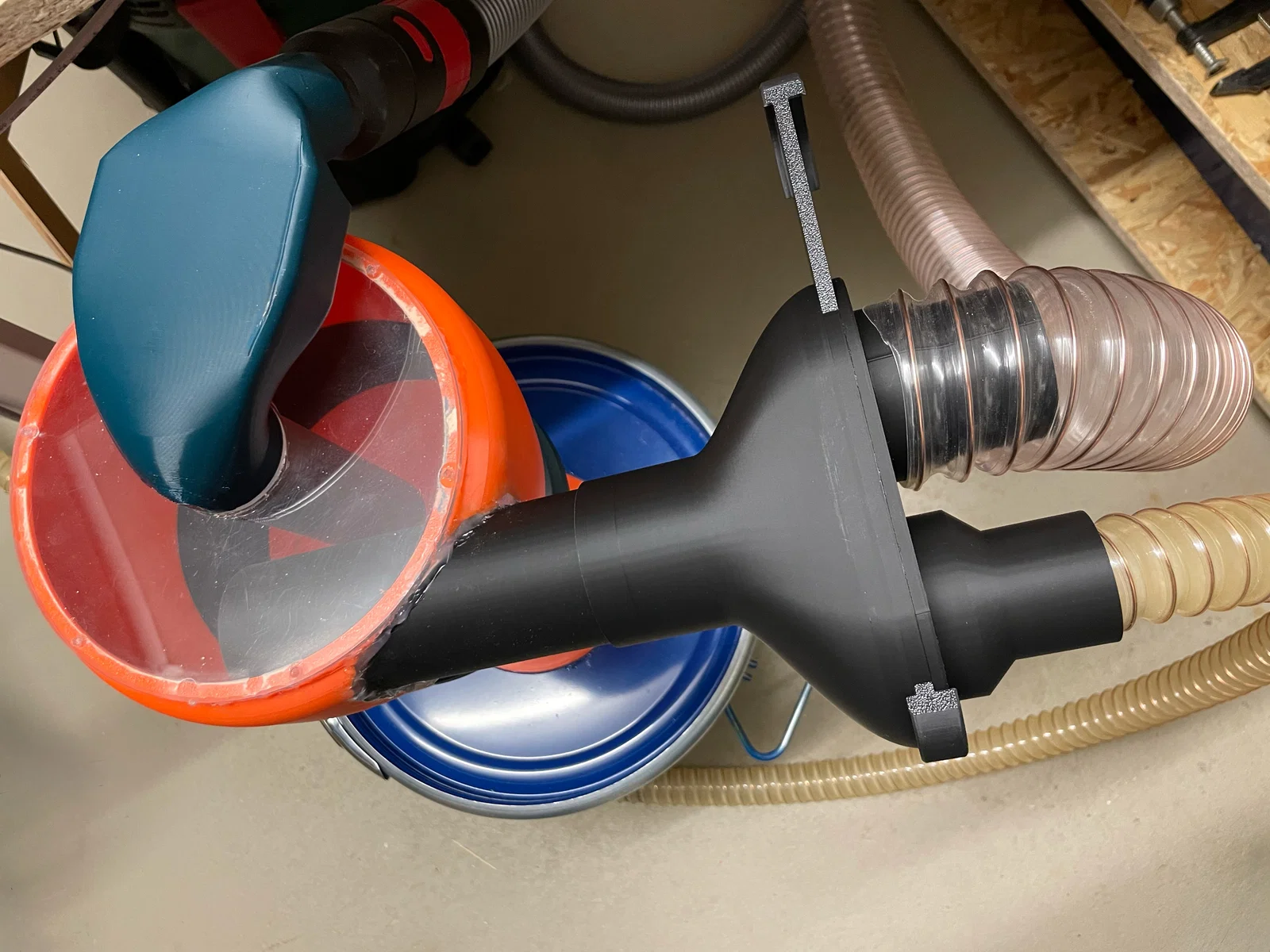

Theo nhu cầu của mình thì mình in bản 58mm nhưng cắt bớt các ống trên phần trên để nó chỉ nhô ra khoảng 10mm. Sau đó mình in thêm vài adaptor để vừa với các ống hose của mình rồi dán lại với nhau.
