Ngàm gắn Pi Camera đa năng – Snap fit
Ngàm gắn Raspberry Pi Camera đơn giản mà chắc chắn, vỏ kẹp snap fit. Chỉnh góc không cần phần cứng nhờ wing nut in sẵn; gắn profile 2020/V-slot bằng 2 ốc M3 (6–8mm). Ren ISO M14 để gắn thêm phụ kiện.
1.2K
Lượt Xem
46
Lượt Thích
204
Lượt Tải
Cập Nhật Apr 25, 2026
Mô tả
Ngàm gắn đơn giản mà hiệu quả cho Raspberry Pi Camera.
- Vỏ kẹp (snap fit) cho bo camera.
- Chỉnh góc không cần phần cứng, dùng wing nut in sẵn.
- Ngàm gắn lên profile dùng 2 x ốc M3 Socket Cap. Khuyến nghị dài 6–8mm cho profile 2020/V-slot.
Tất cả ren là ISO M14 nếu bạn muốn gắn thêm phụ kiện hoặc tự thiết kế một mount plate khác.
Không cần support. Phần vỏ camera có một đoạn bridge ngắn, đa số máy in nào cũng xử lý được.

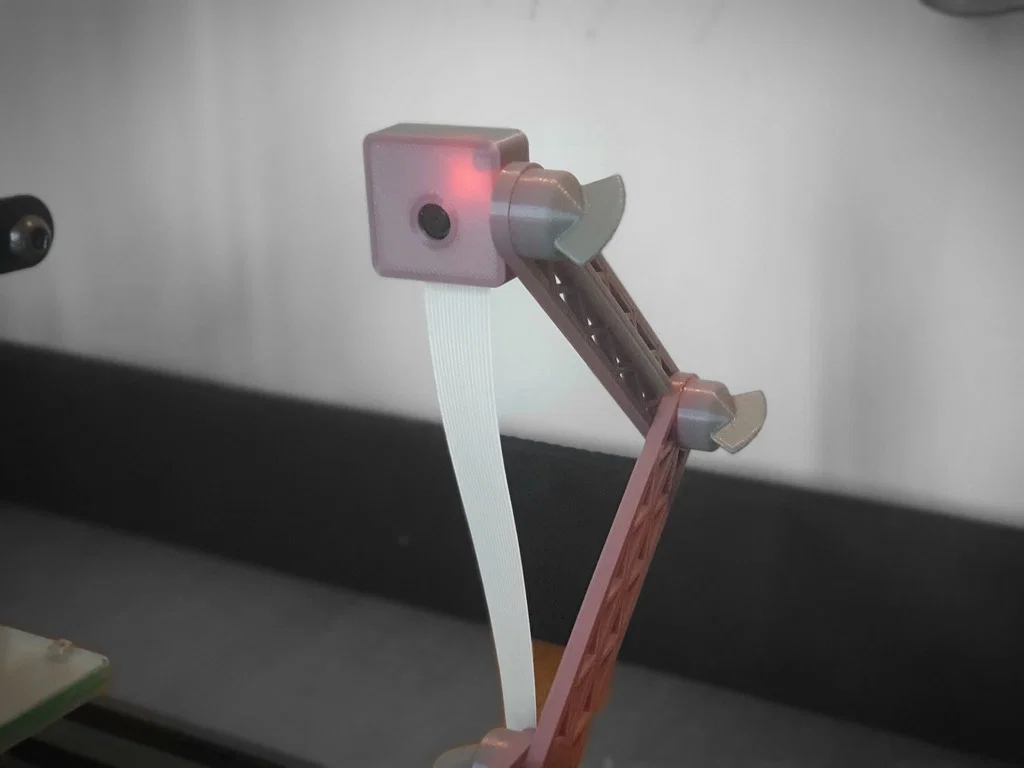

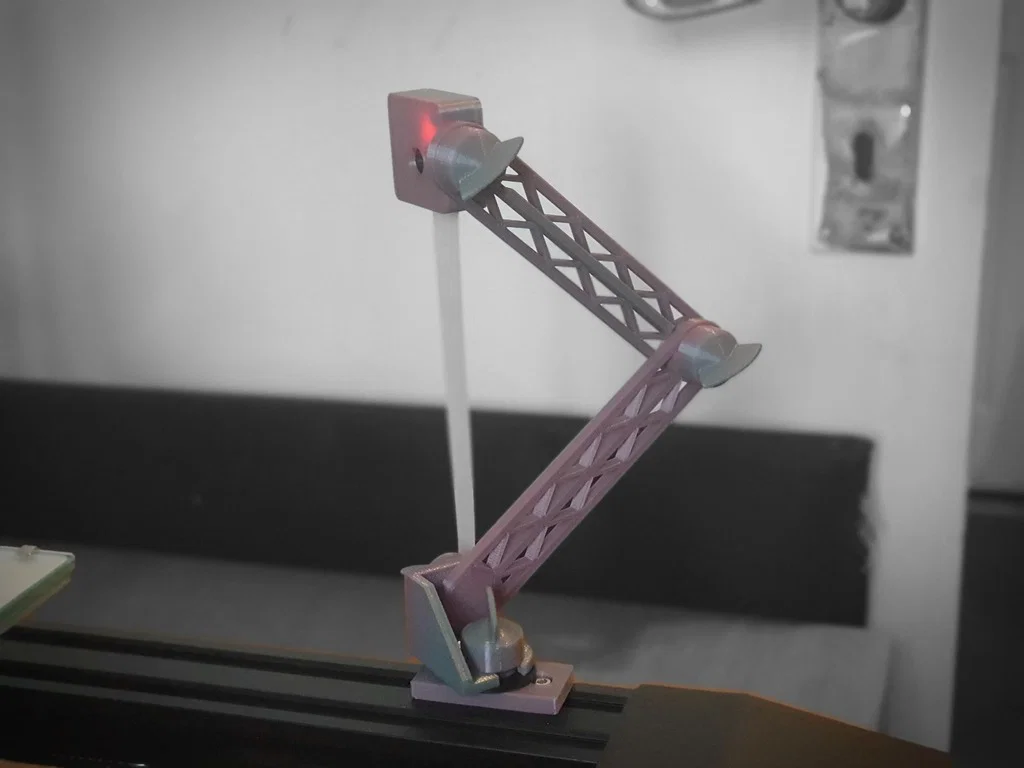

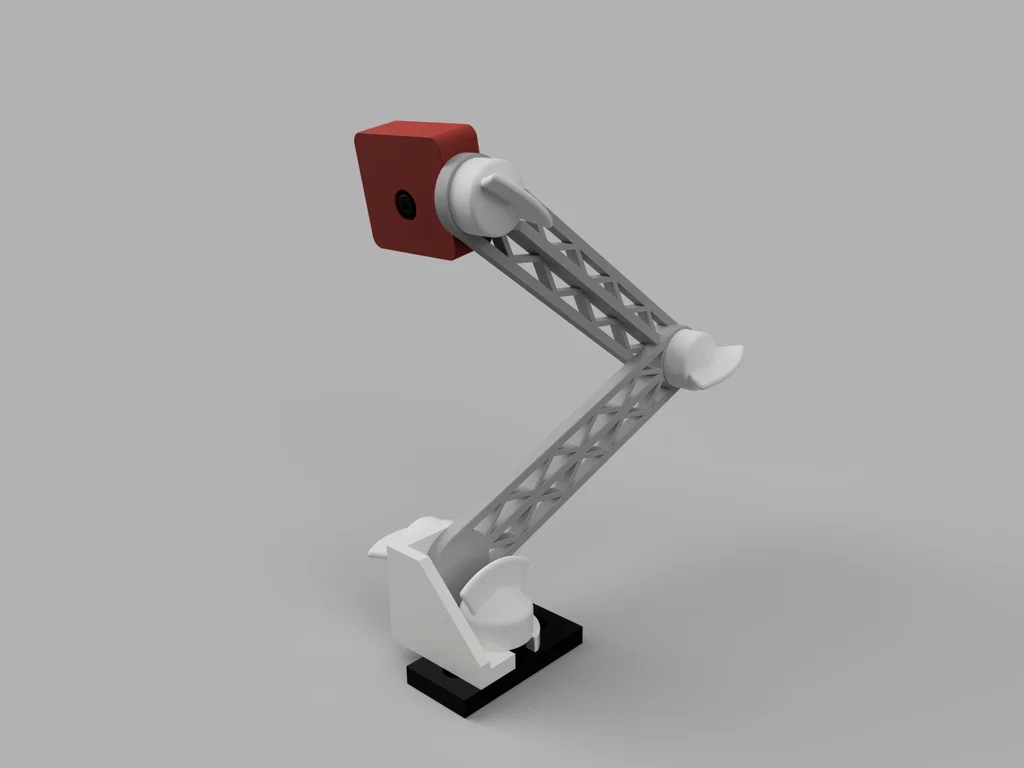

In bao nhiêu tay (arm) tuỳ nhu cầu và in thêm wing nut nếu cần. Hình minh hoạ dùng 2 tay và 4 đai ốc M14, còn lại mỗi món 1 cái.
Danh mục: Phụ kiện máy in 3D
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
