Hộp Nozzle Bản Lề Print-in-Place cho Elegoo Neptune 4 Plus/Max (Matthew)

Nozzle của Elegoo Neptune 4 Plus và Neptune 4 Max dài hơn nozzle tiêu chuẩn, nên thường không vừa (hoặc vừa không ngon) với nhiều loại box/case đang có sẵn.

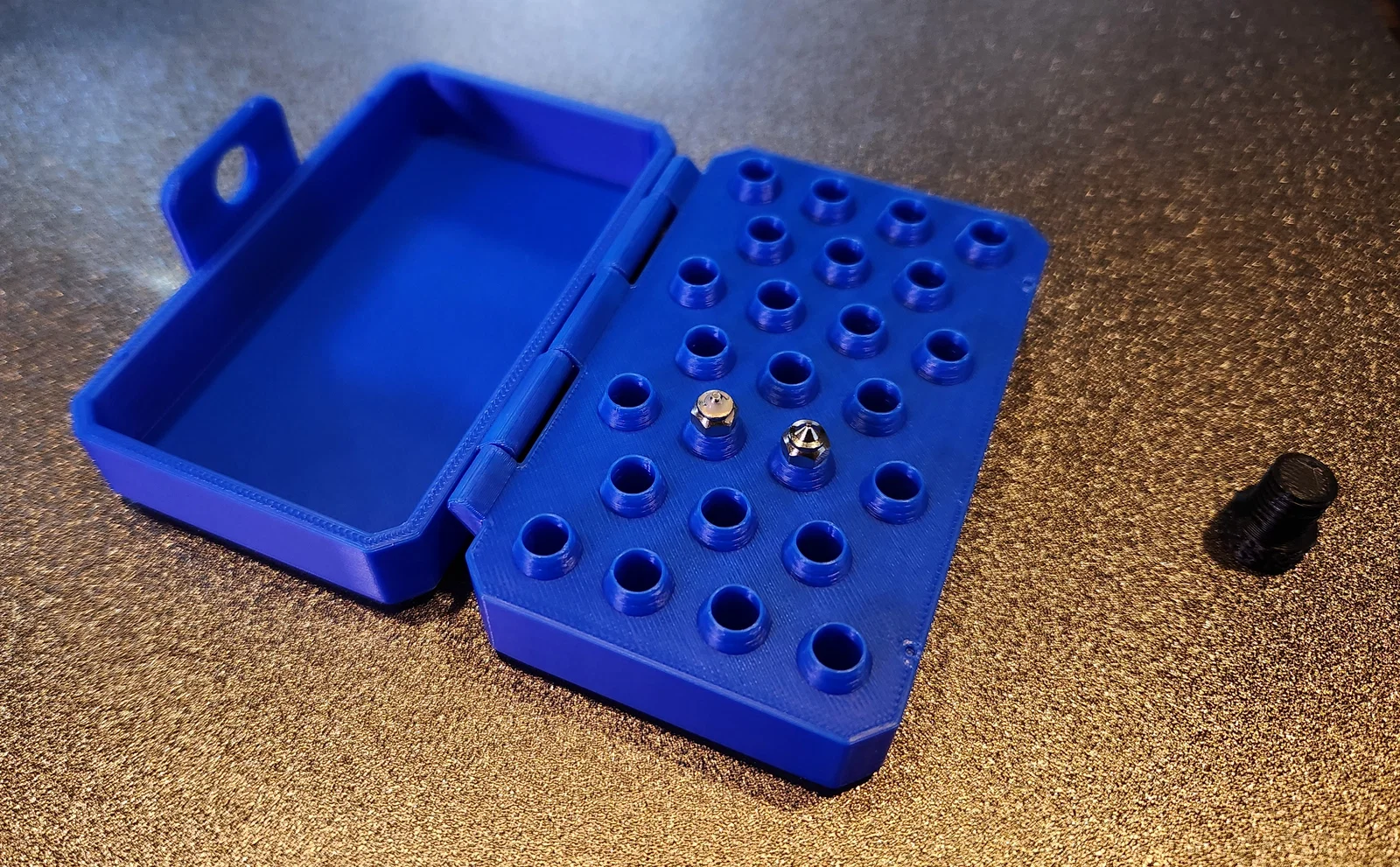

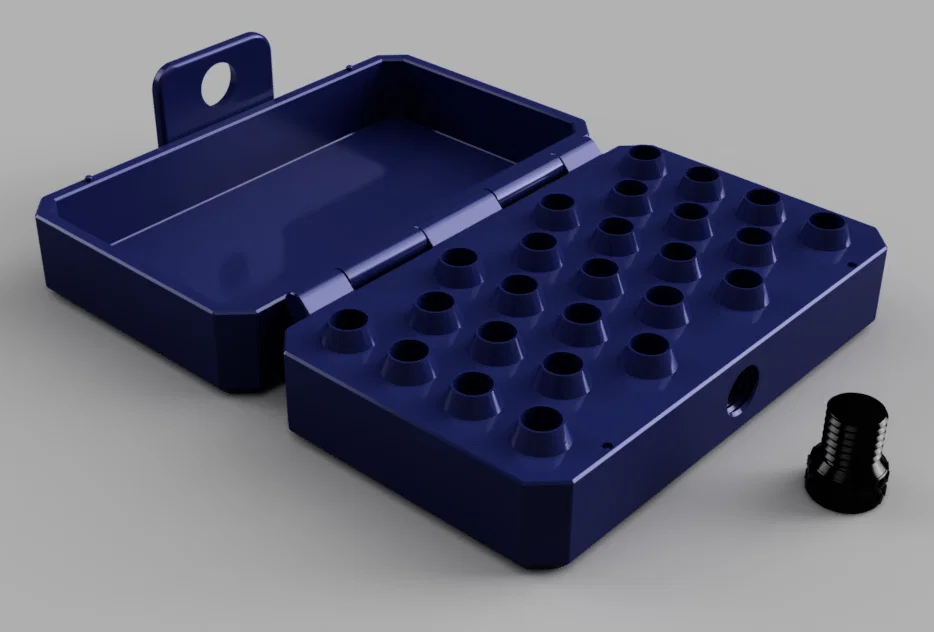

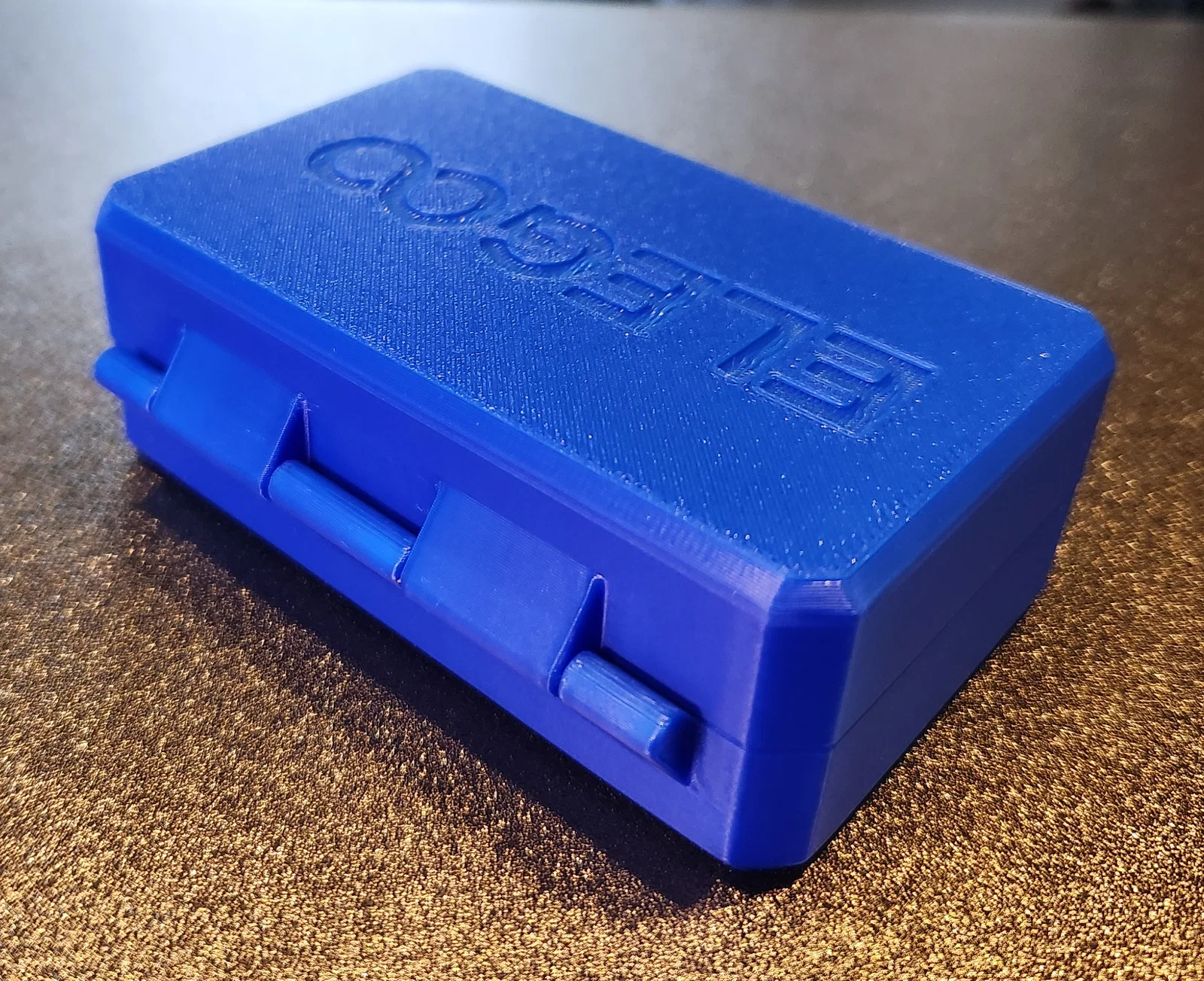

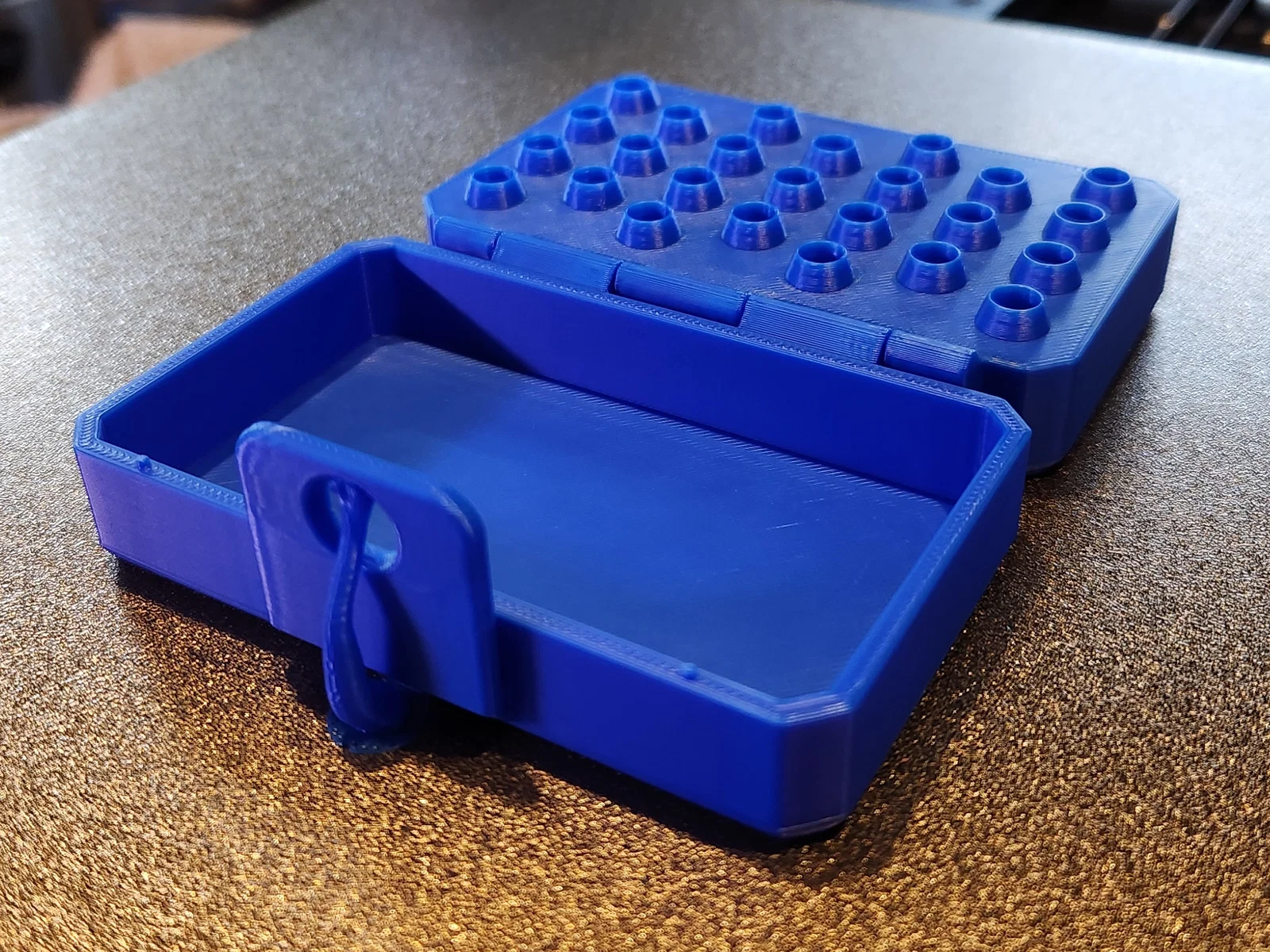

Và rồi có Matthew's Nozzle Box. Cái box này đã đi qua nhiều lần chỉnh sửa thiết kế để vừa mắt mình, và vừa tay nữa. Ban đầu là một cái hộp đơn giản, chứa được 25 nozzle. Các hốc để nozzle (volcanoes?) được tạo hình và canh khoảng cách để rút ra dễ. Tay “to” hả? Khỏi lo. Cơ cấu bản lề được thiết kế và tối ưu để mỗi lần mở/đóng đều ổn định và thẳng hàng. Dĩ nhiên là print-in-place.

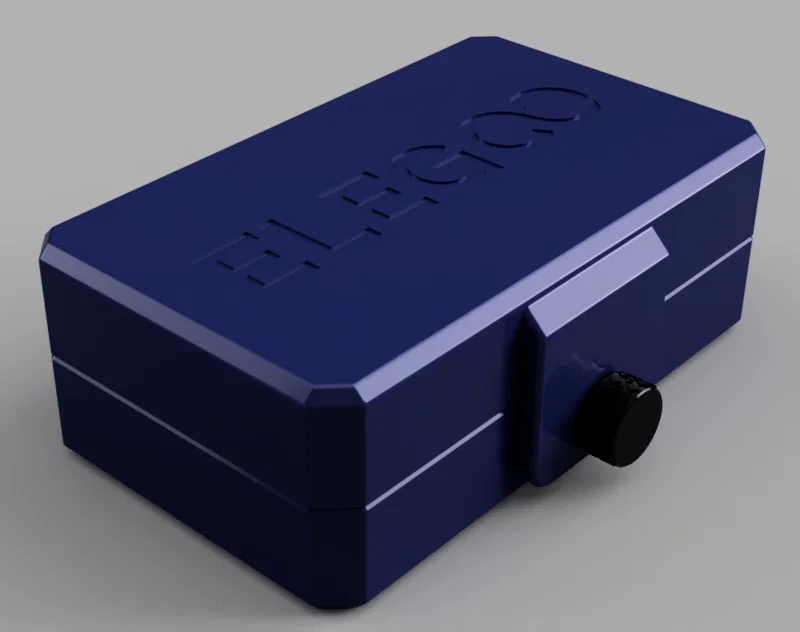

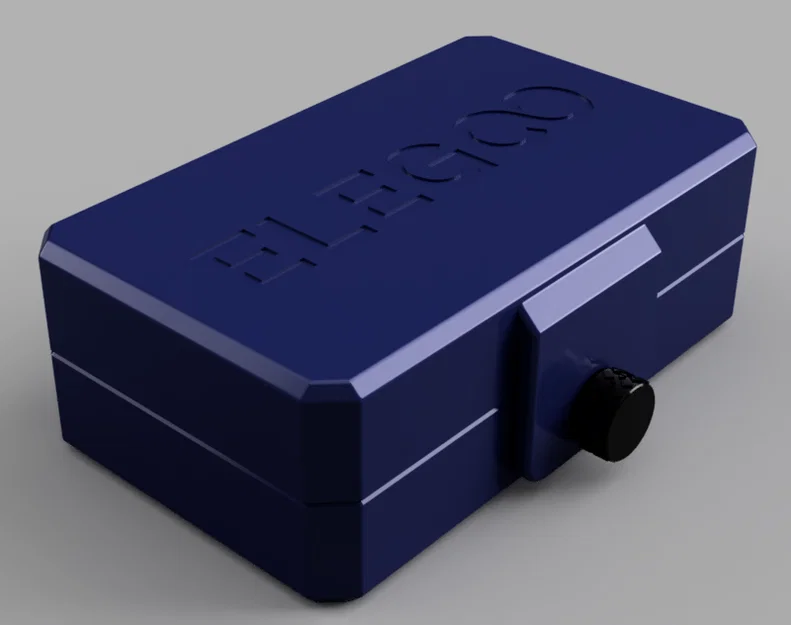

Nếu bạn muốn canh khớp thêm thì có mấy cái “nubs” được thêm vào để hỗ trợ (mà thiệt ra chủ yếu để mình có dịp dùng chữ nubs). Sau khi thử nhiều kiểu ngàm/khóa khác nhau cho PLA, mình thấy kiểu nào cũng có điểm yếu. Dùng lặp lại thì nhiều kiểu bị mòn khi in bằng PLA, và cũng có vài kiểu dễ gãy nếu in theo hướng này. Vì cái hộp này thường cũng không phải ngày nào cũng mở/đóng nhiều lần, nên mình chọn một cơ chế chắc hơn, mà cũng vui hơn… ốc vít in 3D. Nó đủ dài để hoạt động ổn, nhưng không dài tới mức bạn mất thời gian vặn hoài mới mở ra. Và đó, thưa các bạn đọc “sành điệu”, là thiết kế.

(Tất nhiên, hộp này vẫn chứa nozzle tiêu chuẩn được luôn.)

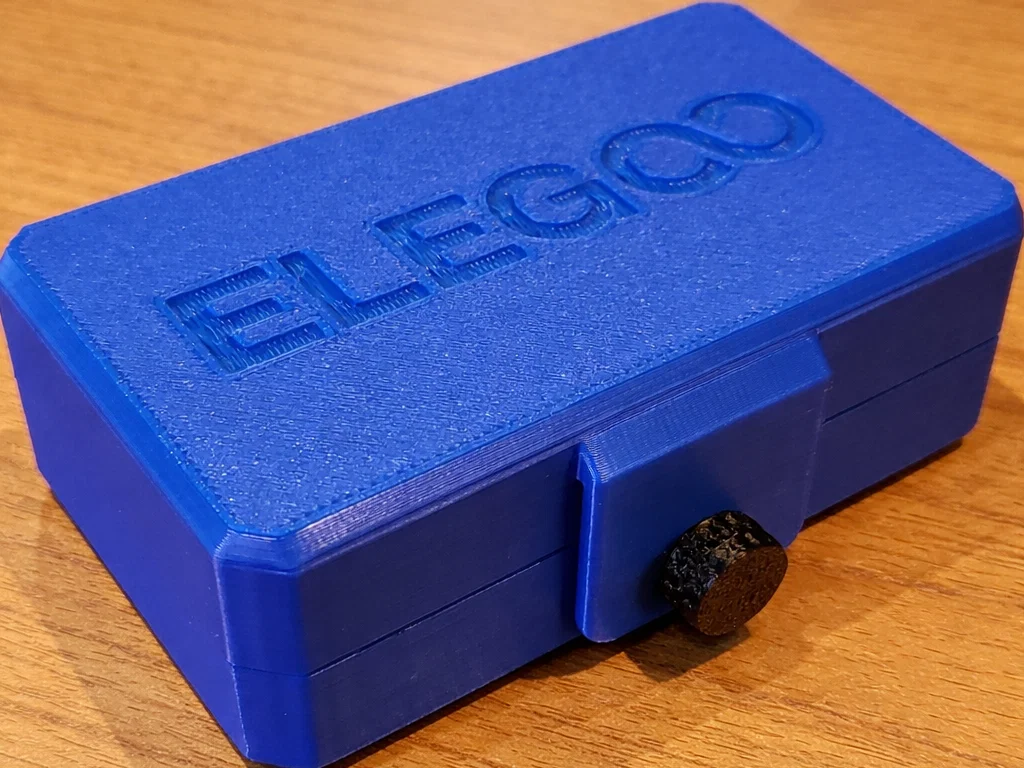

Có 2 phiên bản: có và không có logo Elegoo.

Vì có quá nhiều lựa chọn nozzle khác nhau, mình thấy không hợp lý nếu “dán nhãn sẵn” từng khu vực rồi sau đó lại để nozzle không khớp nhãn. Nên bản này không có label. Nếu mọi người cần, mình sẽ upload các phiên bản tùy biến.

Update 5/6/2024: Tăng tolerance cho bản lề và các hốc nozzle volcanoes.

Mẹo in:

• In outer perimeter/shell trước. Một số slicer mặc định inner/outer.
• Layer height 0.20mm
• Infill 10% chạy ổn cho cái hộp, nhất là gyroid
• Infill 25% cho con screw
• Orientation đã set sẵn trong file
• Supports: organic có thể hữu ích cho 2 cái lỗ, nhưng không bắt buộc

Mình in bằng PLA Elegoo màu xanh và đen.

Ghi chú: Có 3 file test. Một file để test tolerance theo nozzle của bạn. Mình đã tăng nhẹ kích thước lỗ tổng thể trong hộp nên thường sẽ không có vấn đề, nhưng nếu bạn muốn test… Ngoài ra còn có một file test thread là một cái nut có cùng lỗ và ren như trên hộp. Mình khuyên bạn in đúng orientation như khi nằm trong model nếu định test trước. File test cuối là cho bản lề. In đúng như orientation đã để sẵn.
