Bộ Dẫn Filament Xoay (Swivel) cho Spool Gắn Trên Đỉnh
Bộ dẫn filament dạng print in place cho spool gắn trên đỉnh và direct drive extruder. Cơ cấu swivel giúp giảm bẻ cong filament; có thể gắn ống PTFE để chống mài mòn và lọc bụi. In 0.2mm, không supports.
Mô tả
In tại chỗ (print in place), không cần lắp ráp hay supports. Dễ hơn nữa chắc cũng khó. :)
Filament Guide cho spool gắn trên đỉnh và direct drive extruder. Phần này có thể xoay (swivel) để giảm lực kéo/độ bẻ cong của filament. Luồn một đoạn PTFE ngắn qua lỗ; lỗ này nên khít sát để tránh filament mài mòn mặt trong của lỗ, đồng thời hoạt động như một bộ lọc filament đơn giản.
Thiết kế cho Ender 3, nhưng miễn là bạn có thanh extrusion ở phía trên và T-nuts đúng loại thì dùng ổn.
Thiết lập in cơ bản: layer 0.2mm, không supports
Dùng ốc M3 kèm T-nut đúng kích cỡ cho loại extrusion của bạn để bắt lên.

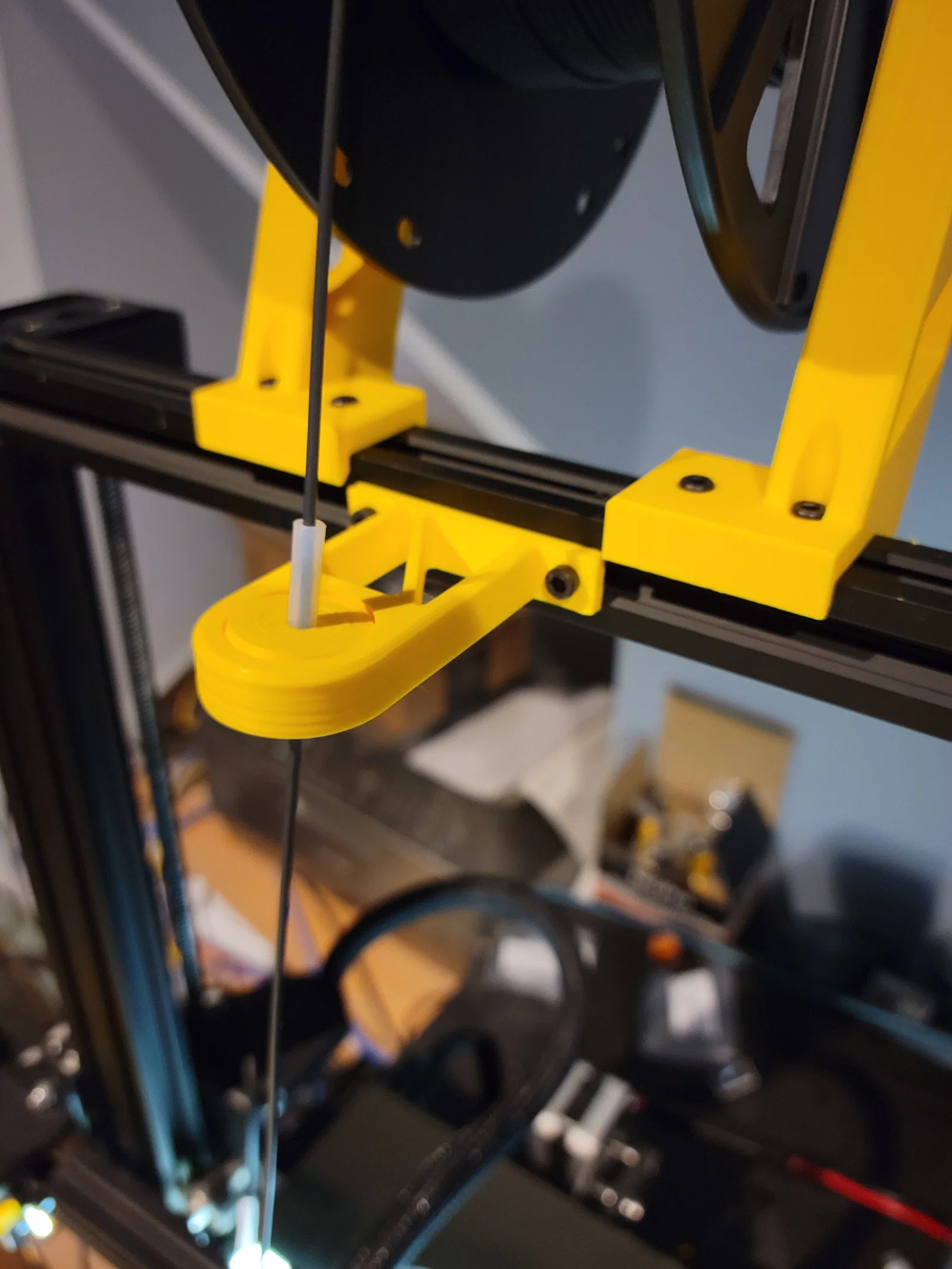

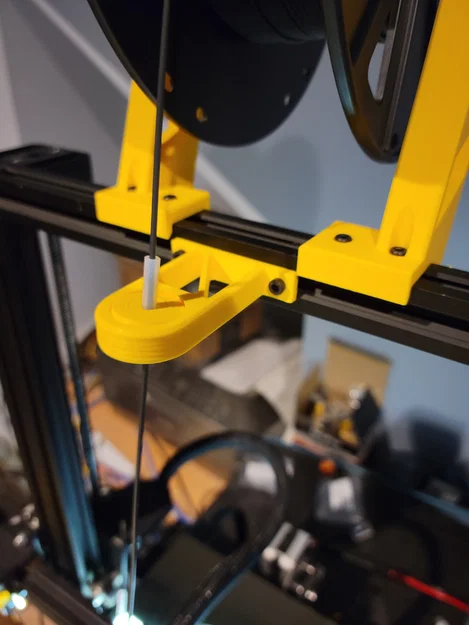

Hình minh hoạ dùng chung với Auto-Rewind mounts. Lưu ý các mount này đẩy spool lùi ra sau một chút so với thanh extrusion, giúp đường đi tới guide thẳng và đẹp hơn.
Dù đây là một mẫu hoàn toàn mới làm từ đầu, mình vẫn đánh dấu là remix từ mẫu gốc đã gợi ý để mình thiết kế ra nó.
