Bộ chia JST XH 2-pin 3 ngõ (JST XH 2-pin 3-way splitter)

JST XH 2-pin 3-way splitter: Mình muốn tách một cổng quạt đơn trên mainboard để điều khiển 3 quạt. Ngoài thị trường có bán sẵn loại này nhưng mình không muốn chờ. Nếu bạn làm theo, nhớ lưu ý giới hạn về dòng điện.

Splitter này dùng để mở rộng một đầu JST XH 2-pin từ 1 kết nối thành 3 kết nối.

Vật tư và linh kiện cần để lắp ráp:

Thiết bị hàn (soldering equipment)

DVOM để kiểm tra các mối nối

1x đầu JST XH 2-pin male connector kèm female terminals – đầu này cắm vào mainboard hoặc mạch đang cấp power và ground

3x JST XH 2-pin female header kèm male terminals

Dây điện – khoảng cỡ 18 gauge, tùy lớp cách điện. Đường kính tối đa khoảng 1.6mm.

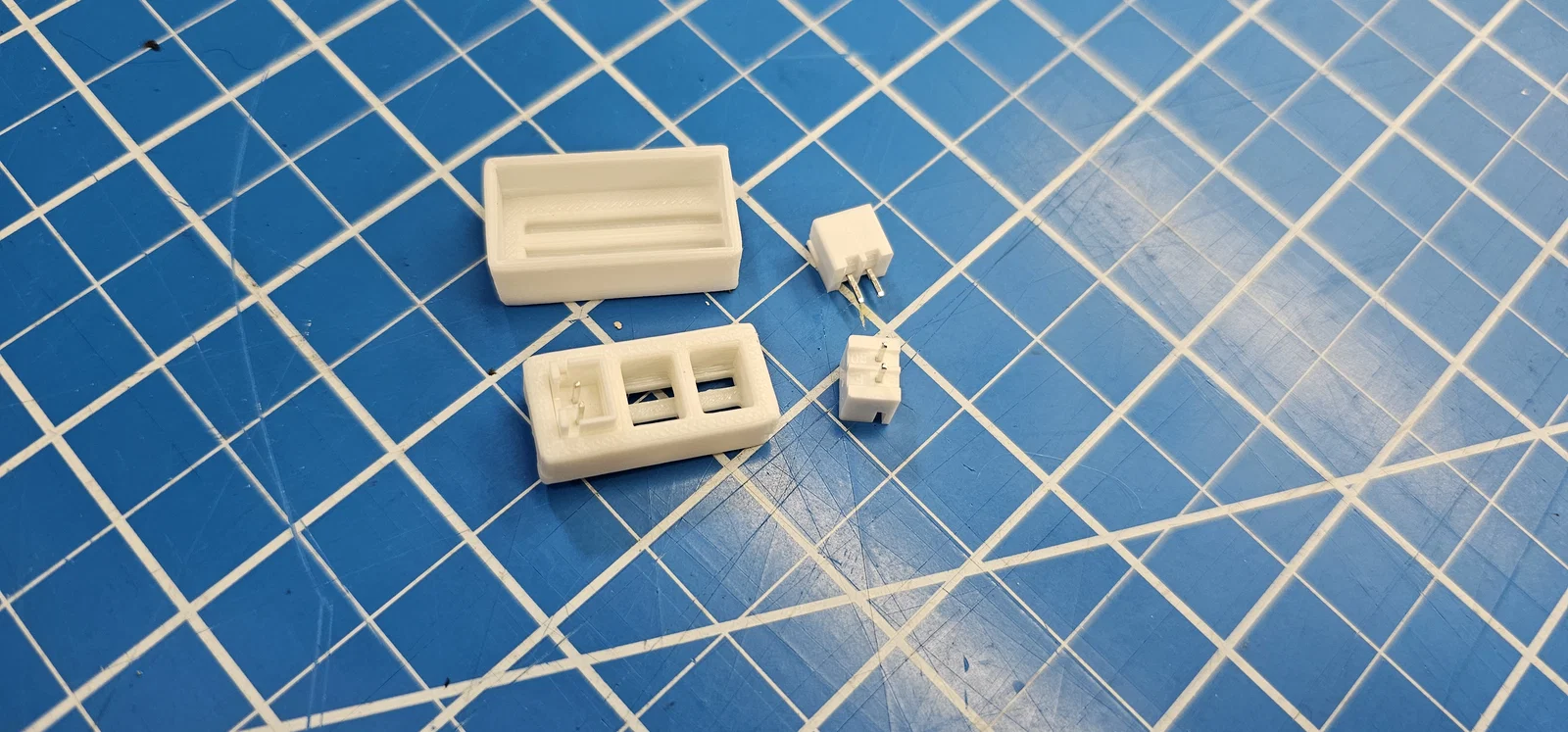

Hãy test độ khớp giữa các phần của splitter trước khi lắp cuối. Chỉnh slicer settings để đạt độ khít phù hợp. Đừng quên thử độ khớp của JST header khi gắn vào phần nắp (splitter top).

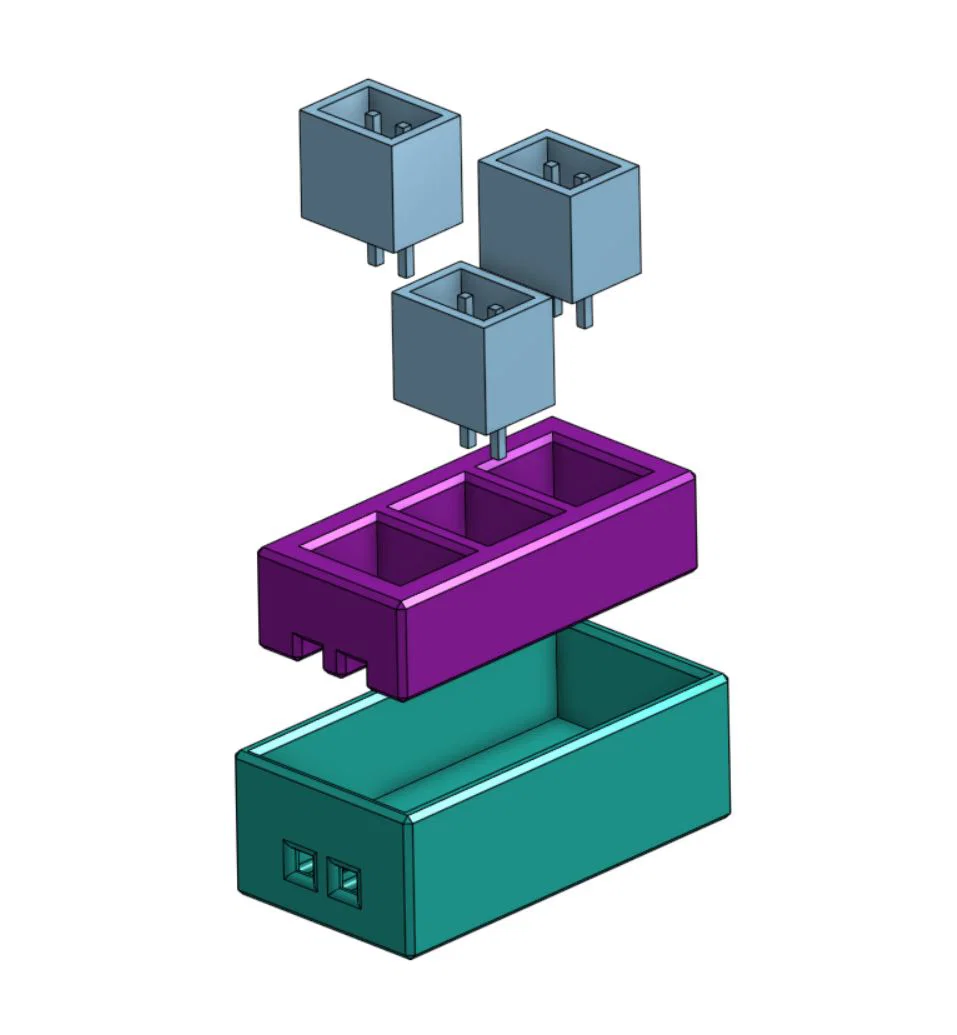

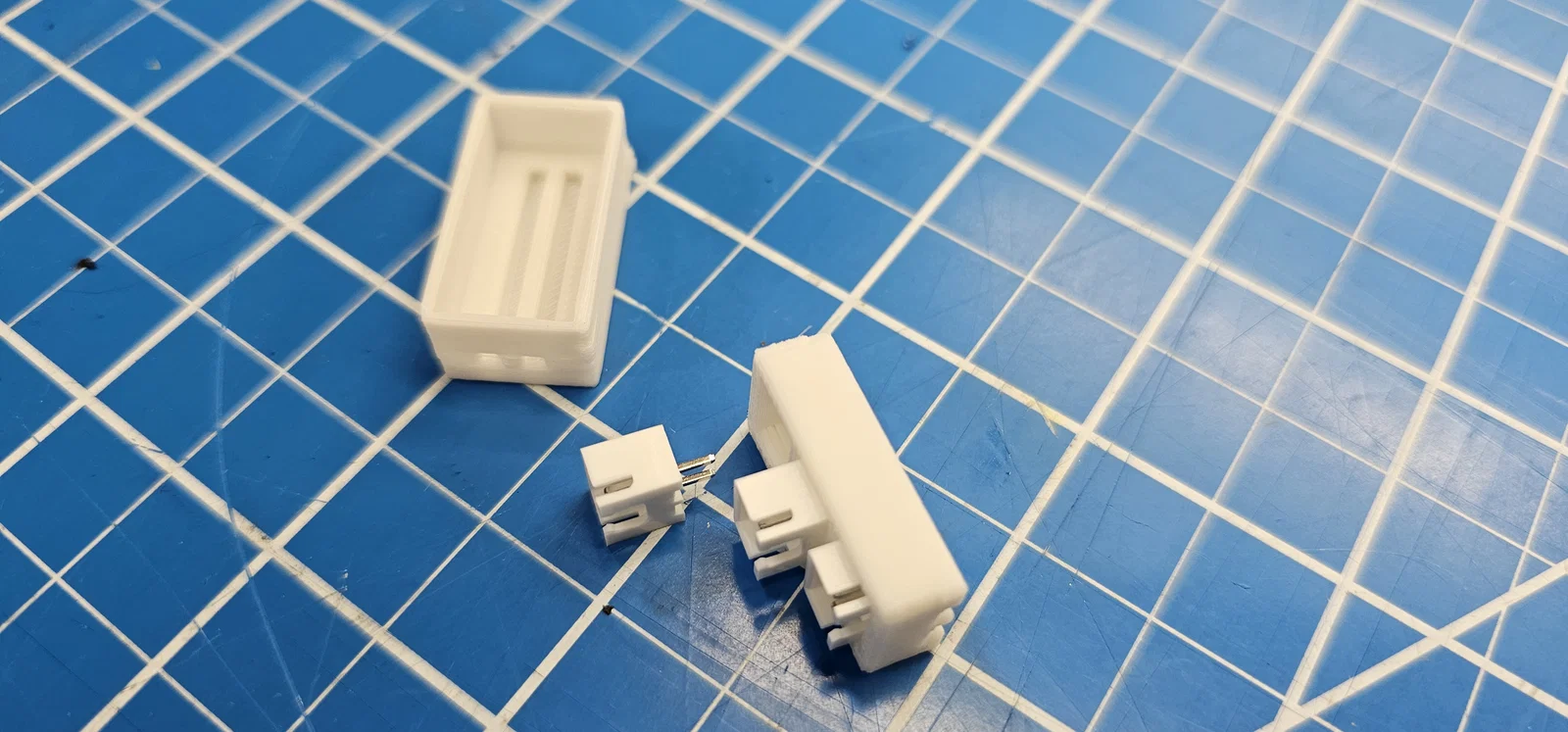

Cắm 3 header vào splitter top, để chân pin trần hướng xuống, và cả 3 phải cùng quay một hướng.

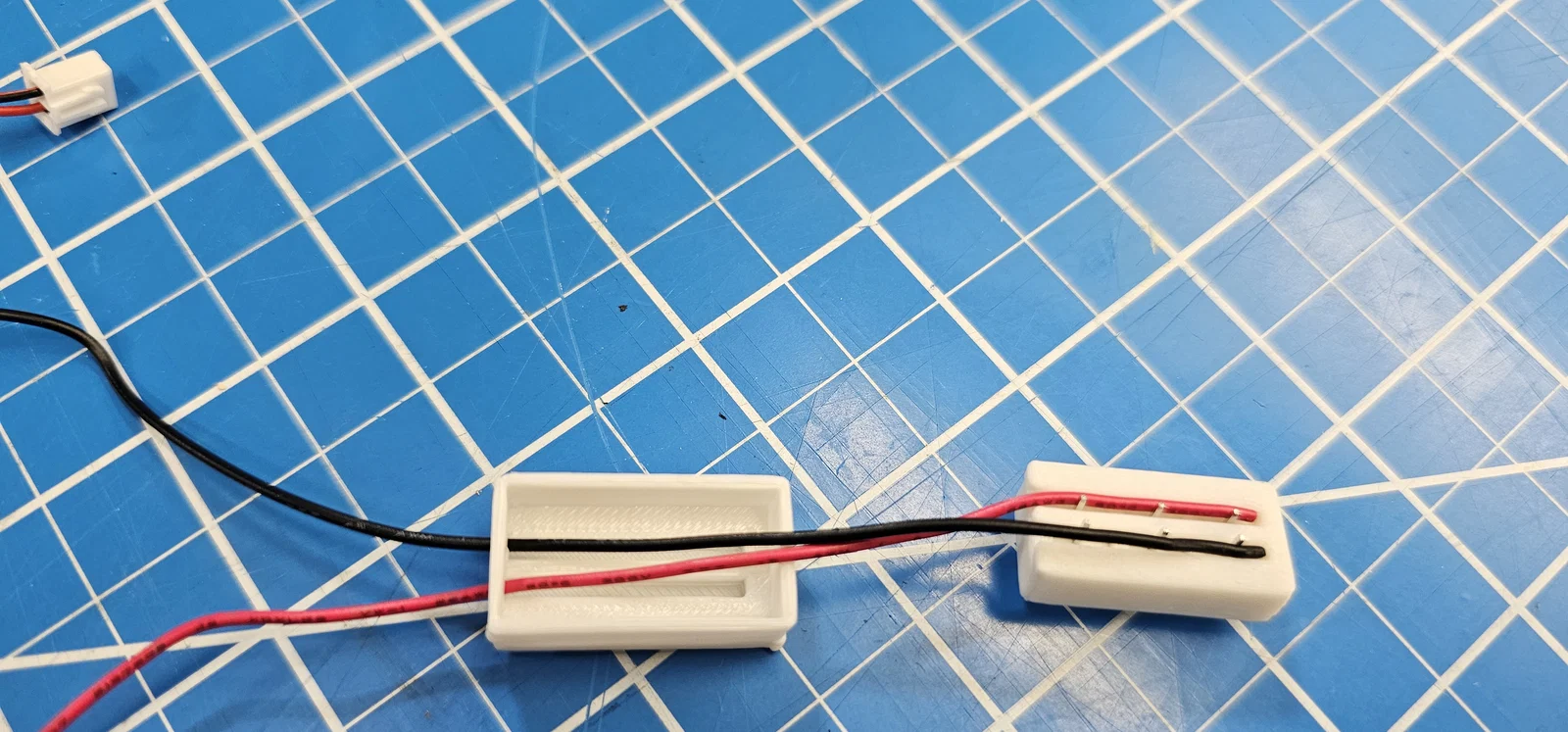

Luồn dây qua các lỗ của splitter bottom nếu bạn đã có sẵn male connector với female terminals được crimp sẵn trên dây để cắm vào mainboard.

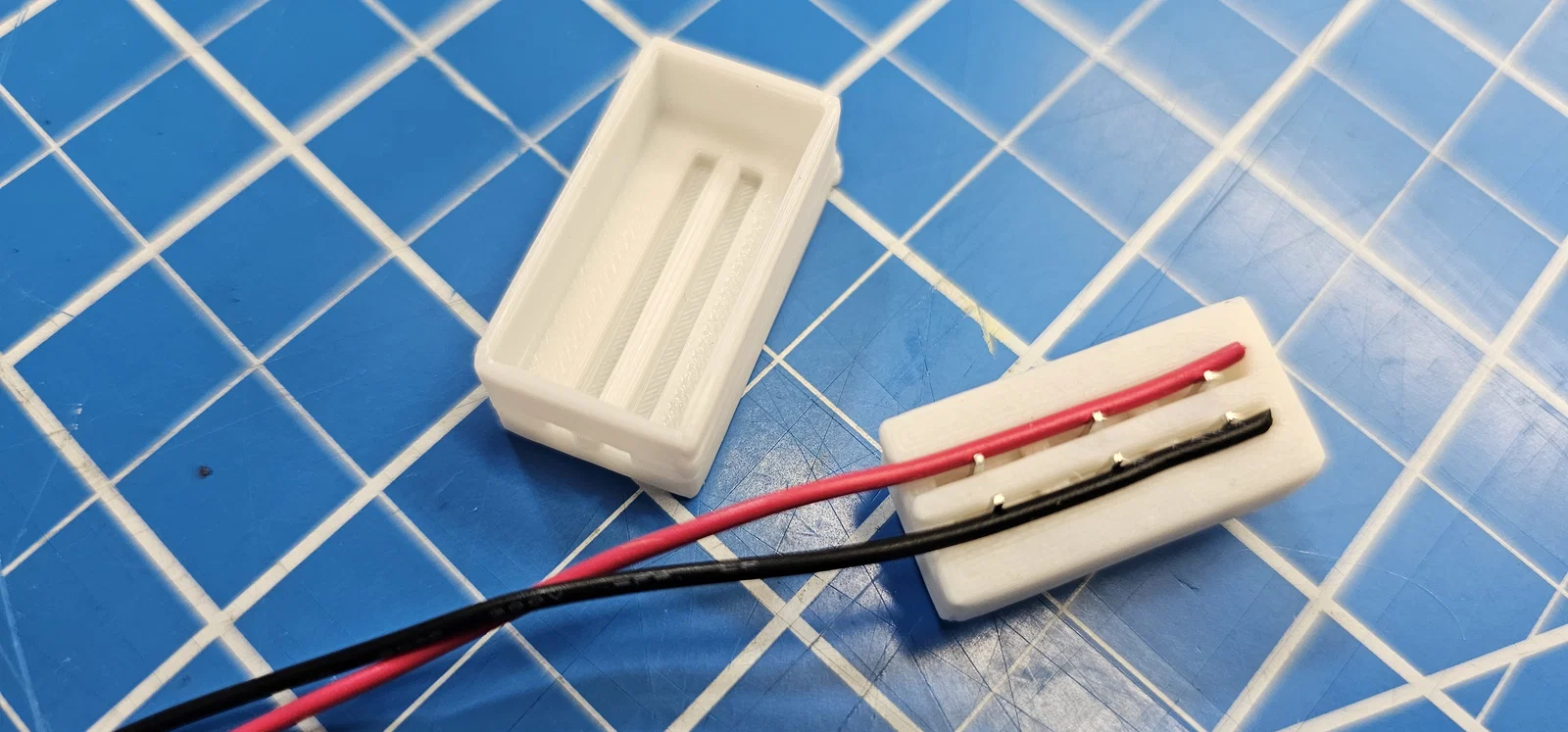

Tuốt vỏ dây dương và âm khoảng 19mm. Lưu ý: hình minh họa không cho thấy dây đã được tuốt. Đặt phần lõi dây trần dọc theo 3 chân ở một bên của các header. Kiểm tra chiều/định hướng, có thể bạn sẽ phải xoay phần top sau khi hàn và bạn nên tránh làm xoắn dây. Hàn dây vào các chân. Làm tương tự cho bên còn lại với sợi dây kia. Crimp đầu male connector đơn với female pins nếu cần. Bạn có thể phủ epoxy lên các đoạn dây hàn trần để cách điện.

Dùng DVOM để kiểm tra lại. Quan sát để নিশ্চিত bảo dây dương và âm đúng chiều. Xác nhận các header đều cùng hướng. Nếu có một cái bị xoay 180 độ so với các cái khác thì cực dương/âm sẽ bị đảo cho ít nhất 1 thiết bị và có thể gây hư mainboard.

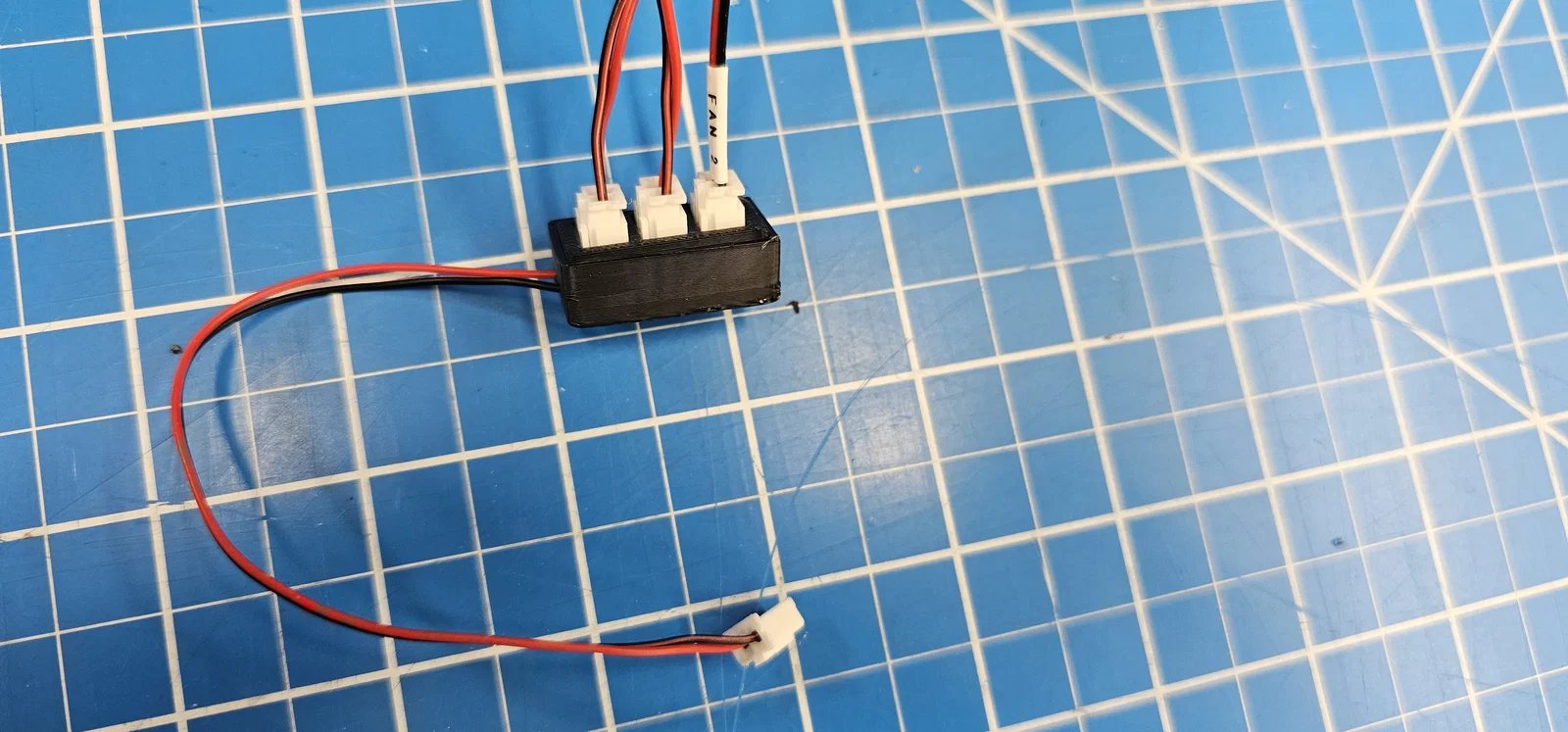

Kéo dây đi qua các lỗ trên splitter bottom rồi ép phần top và bottom lại với nhau. Phải khít vừa. Kiểm tra lại lần nữa bằng DVOM.
