Vòng adapter đĩa lưỡi cho Navimow i105e (Blade Disk Adapter)

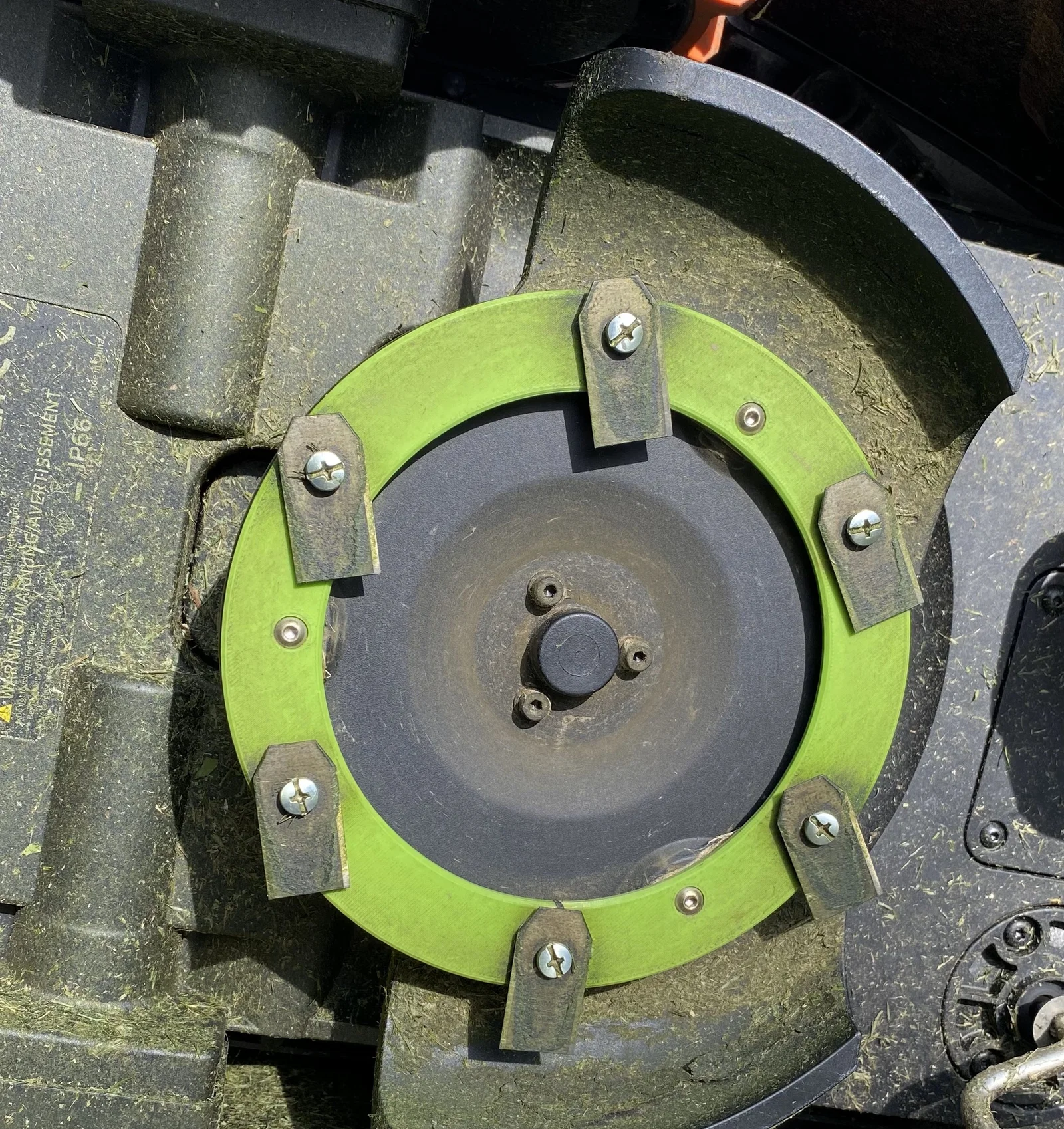

Một vòng adapter được thiết kế theo yêu cầu. Bản mod này cho phép bạn gắn 6 lưỡi thay vì tiêu chuẩn 3 lưỡi.

Vật tư cần chuẩn bị:

• 3 x ốc M4 x 8mm
• 6 x insert M4 x 6mm x 6mm

Thông số in:

• Vật liệu: PETG
• Infill: 100%
• Layer Height: 0.2 mm

Hướng dẫn lắp đặt:

1. Ép (press-fit) các insert M4 x 6mm x 6mm vào đúng các lỗ được thiết kế sẵn trên vòng adapter.
2. Tháo cụm lưỡi dao khỏi Navimow i105e.
3. Gắn vòng adapter vào các điểm bắt sẵn bằng ốc M4 x 8mm và dùng keo khóa ren (thread-locking compound) để tăng độ chắc chắn.
4. Bắt chặt 6 lưỡi vào vòng adapter bằng các ốc zin và dùng keo khóa ren (thread-locking compound) để tăng độ chắc chắn.
5. Trước khi vận hành máy, đảm bảo tất cả chi tiết đã được siết chặt.

Tuyên bố miễn trừ trách nhiệm: Bạn tự chịu rủi ro khi sử dụng vòng adapter này. Không được phép reupload file này trong bất kỳ trường hợp nào.
