Tay Đỡ Kệ Tham Số (Parametric Shelf Brackets)
Parametric shelf brackets có thể tùy chỉnh bằng Fusion 360 bằng cách đổi parameter để khớp vật tư sẵn có. Không cần support, ghép 2 phần bằng bu-lông và ê-cu M6. STL kèm theo là ví dụ cho kệ sâu 150mm.
Mô tả

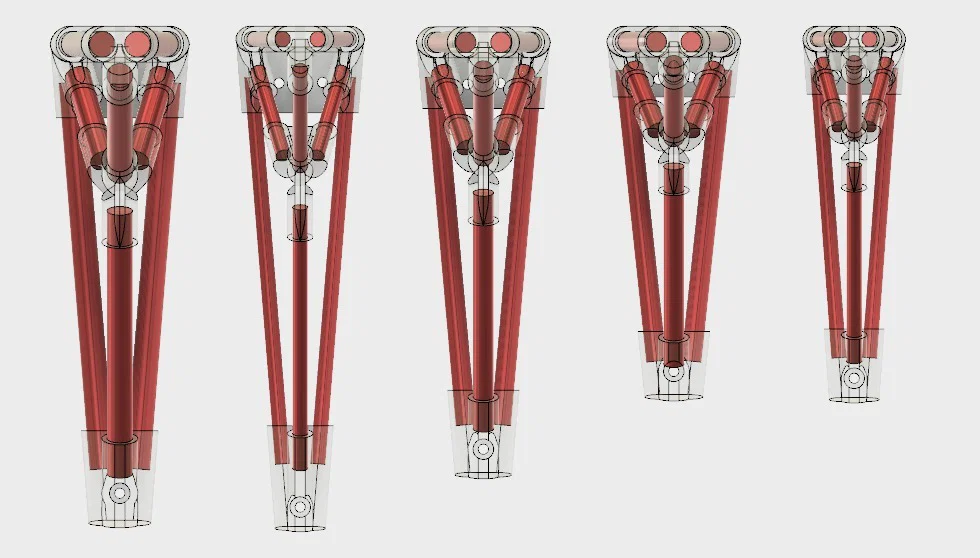

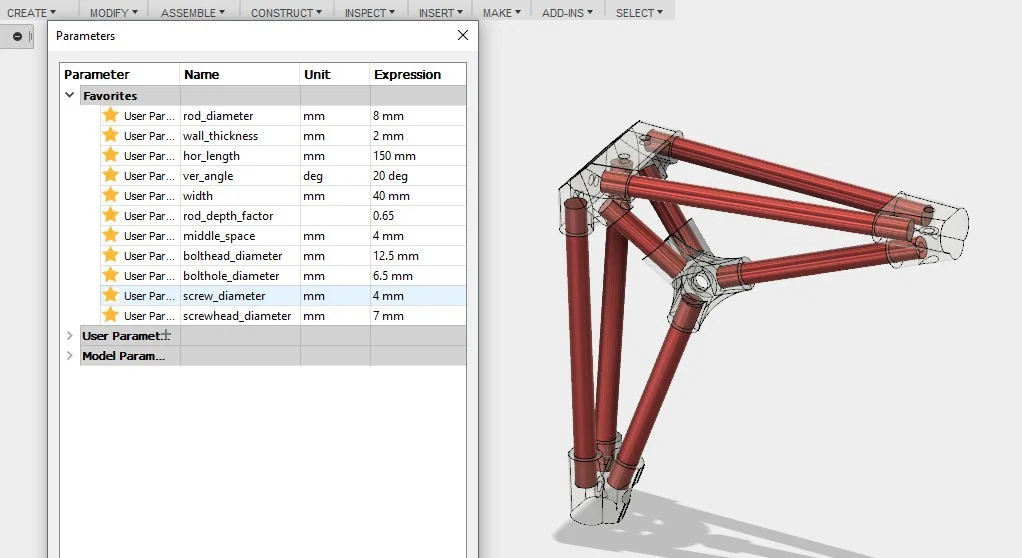

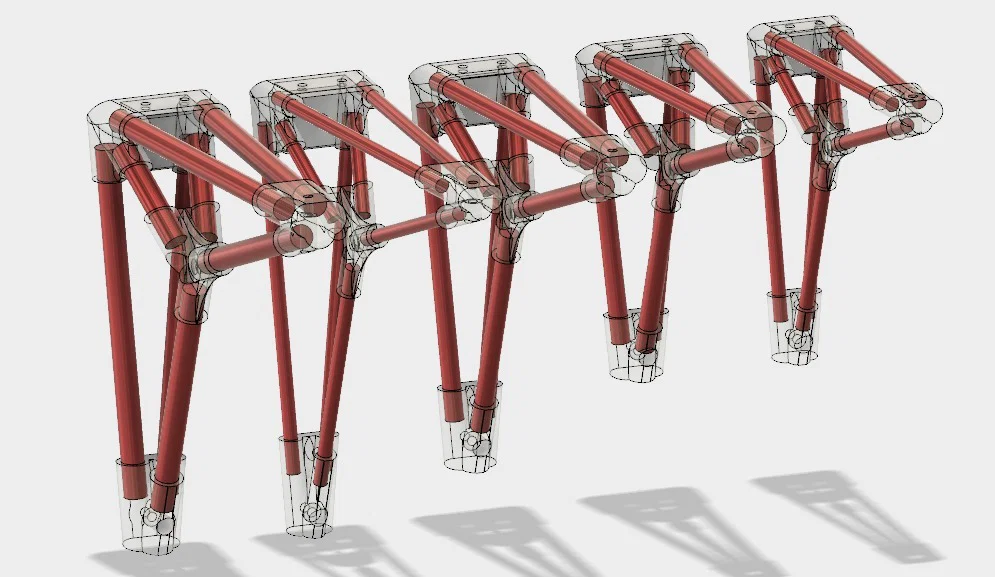

Thiết kế này có thể chỉnh theo nhu cầu của bạn (hoặc theo những món bạn đang có sẵn) bằng cách thay đổi các parameter trong Fusion 360. Đừng chỉnh quá mạnh một lần vì đôi khi sẽ làm model bị “kỳ kỳ”.
Kích thước của các thanh rod có thể đo bằng measure tool trong Fusion 360.

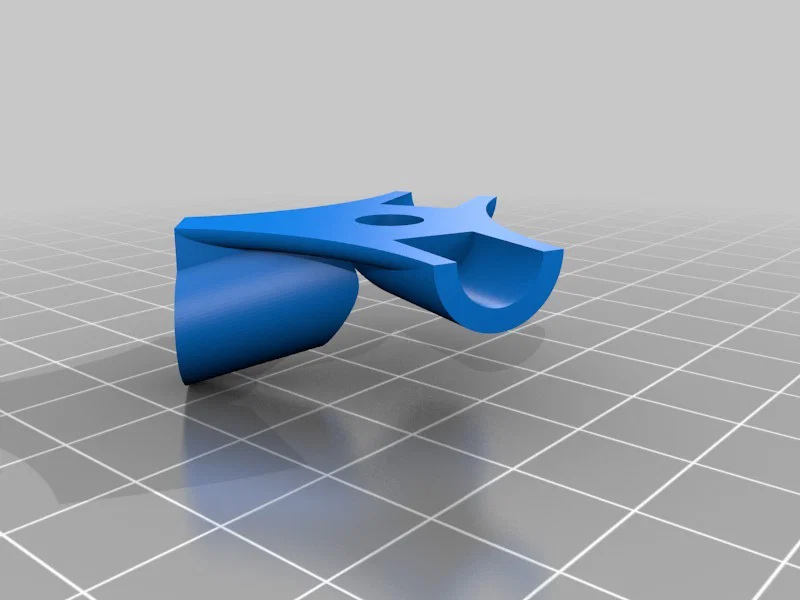

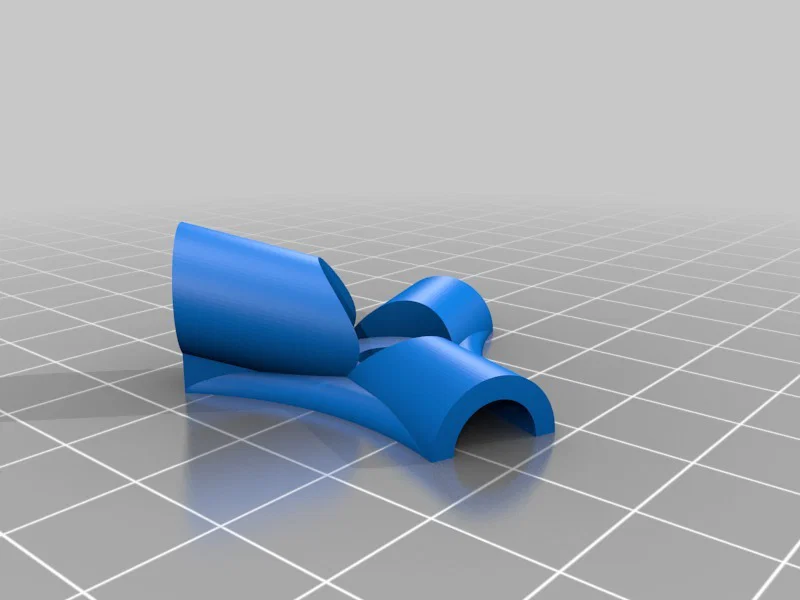

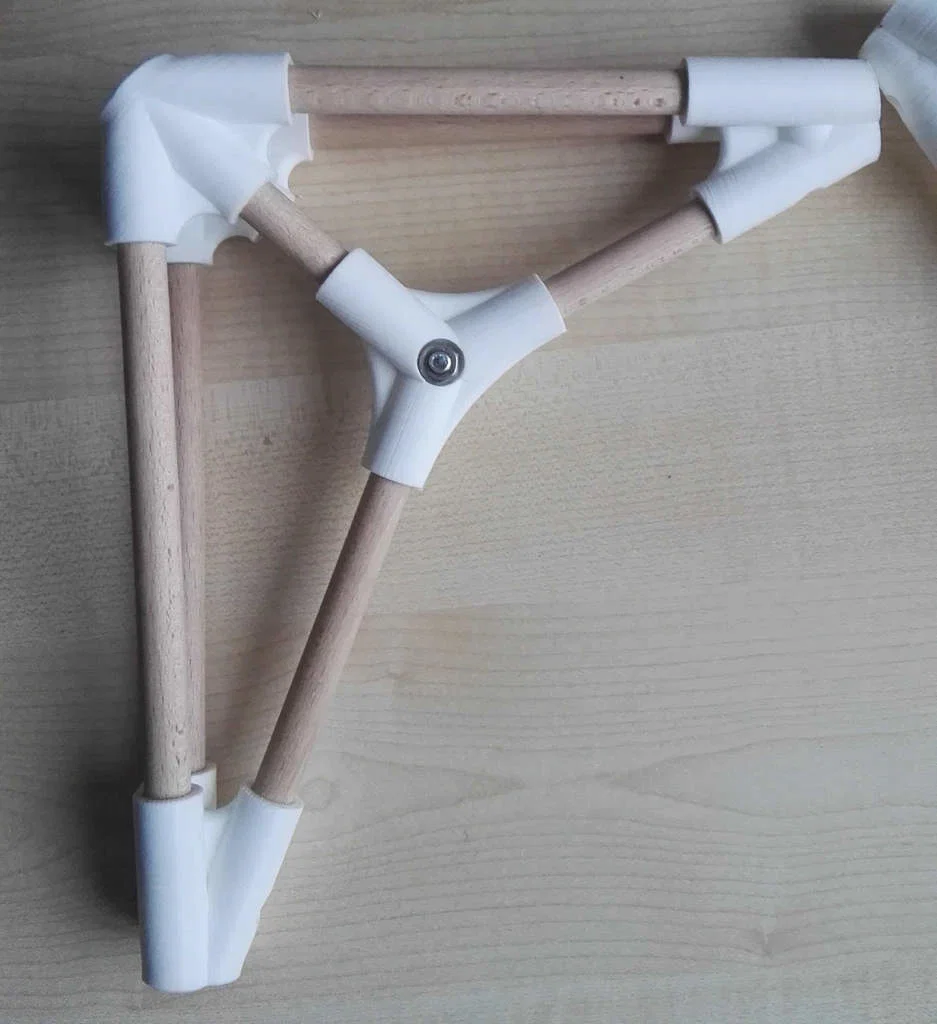

Để nối hai phần ở giữa, dùng một bu-lông và ê-cu M6.
Không cần support, cứ dùng vật liệu bạn đang có hoặc muốn dùng.
Hy vọng bạn thích và in vui vẻ.

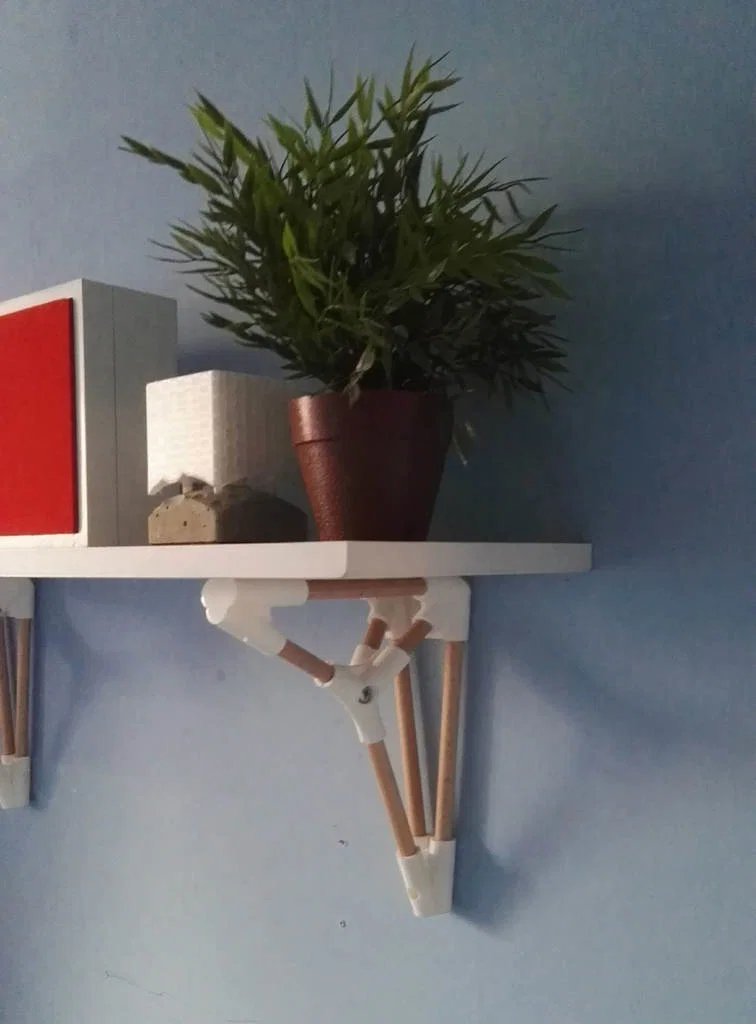

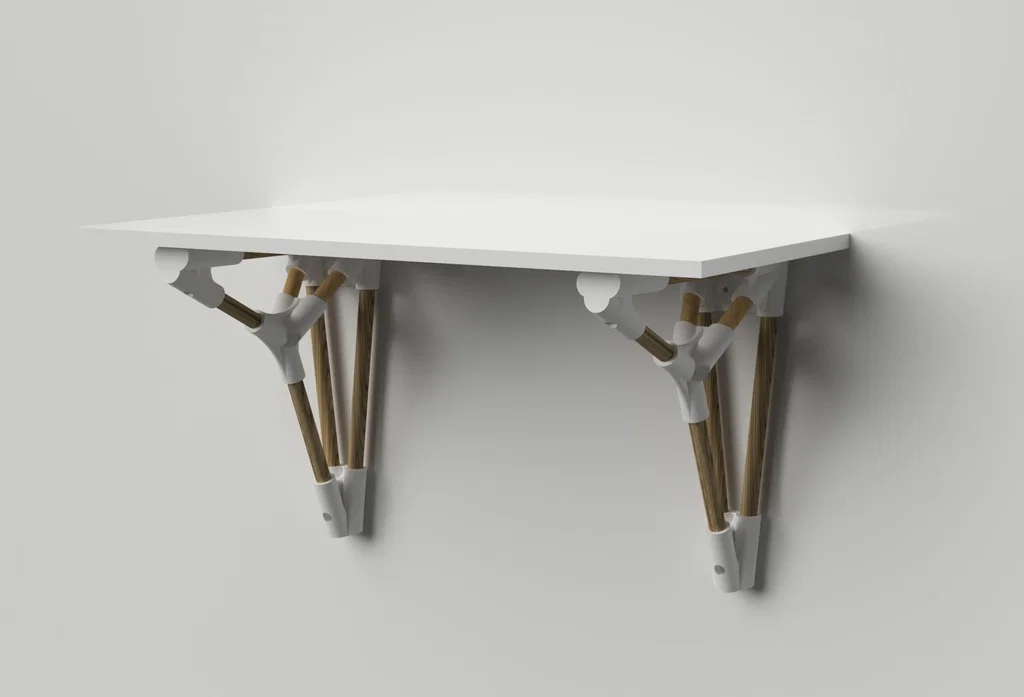

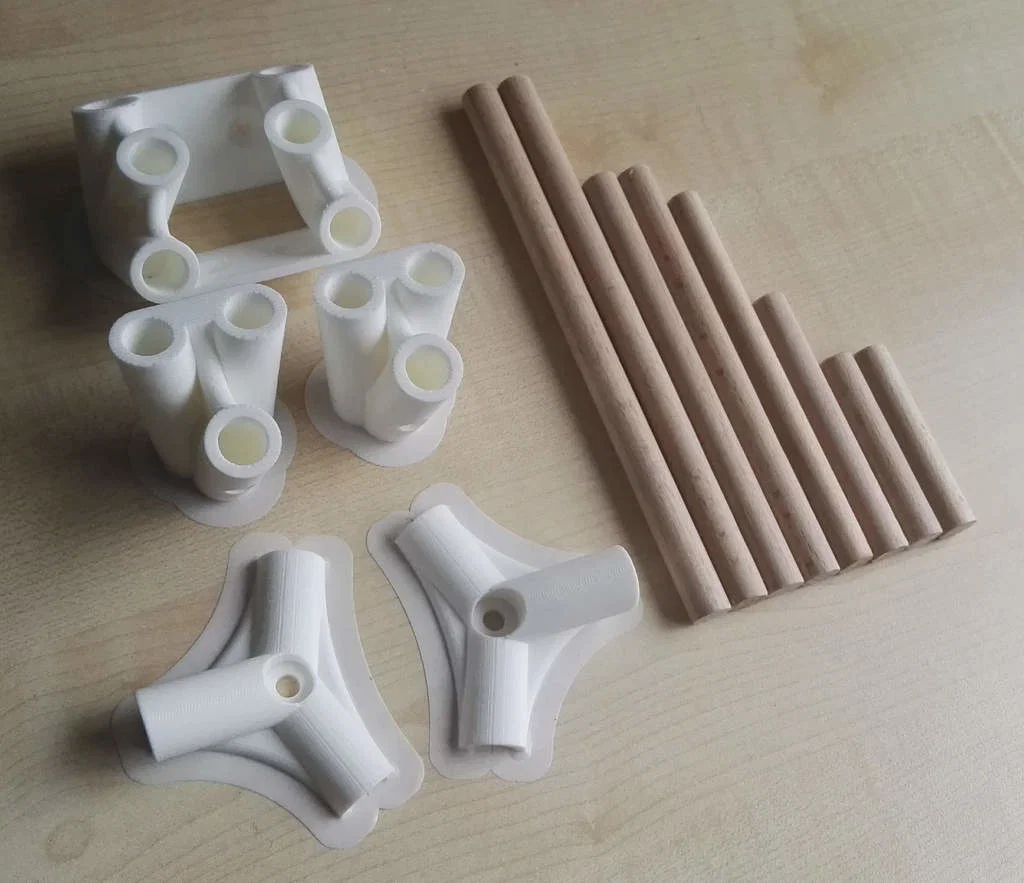

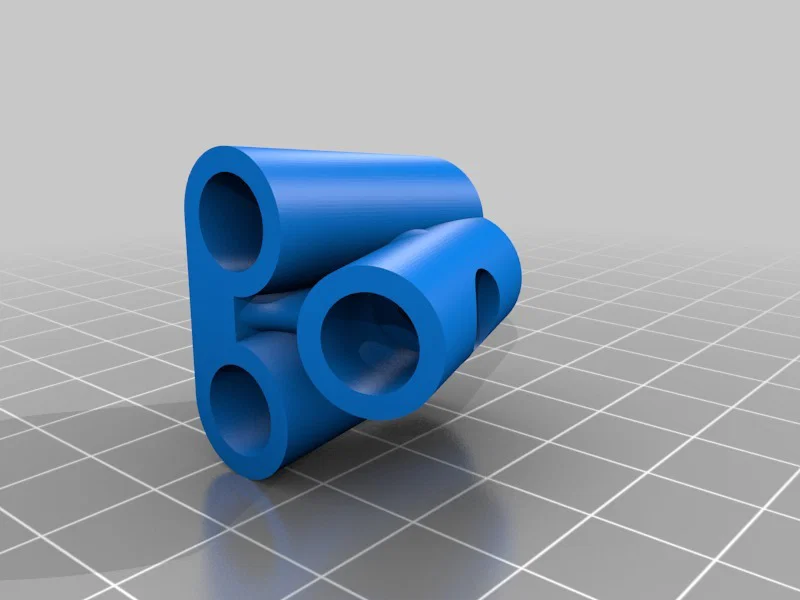

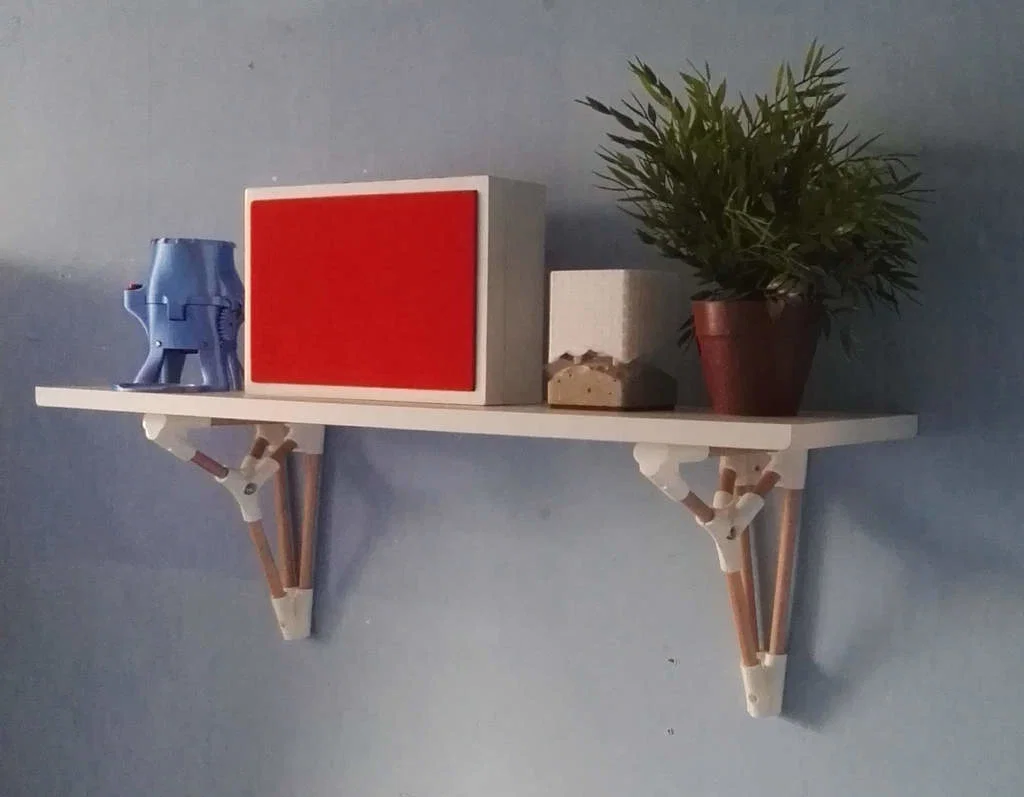

[các file STL đi kèm chỉ là ví dụ cho tay đỡ kệ sâu 150mm. Đường kính rod là 8mm. Cần các chiều dài rod sau: 113,7mm (4x); 81.6mm (2x); 35.3mm (2x).]
