FormD T1 Exhaust Shroud – Tăng tương thích (Silent fan rails & bracket chuẩn)
Remix từ exhaust shroud của EIGA để tương thích với silent fan rails của Greymanx và cả fan brackets tiêu chuẩn. Đã tách thành 2 phần để dễ in trên máy nhỏ, kèm bản Pre-Supported và 2 lựa chọn Version A/B.
Mô tả
Trong quá trình liên tục tìm cách cải thiện khả năng làm mát cho FormD T1, mình tình cờ thấy fan shroud của eiga. Tuy nhiên nó hơi dài đối với máy in của mình (và nhiều máy khác), nên mình đã remix lại.
Đầu tiên mình cần tách chi tiết này thành hai phần nhỏ hơn để dễ in hơn, kể cả trên các máy in nhỏ như Prusa Mini chẳng hạn. Nhưng việc này lại phát sinh vấn đề: các mounting rails bị hơi yếu/không ổn định, vì dĩ nhiên chúng cũng phải bị chia đôi.

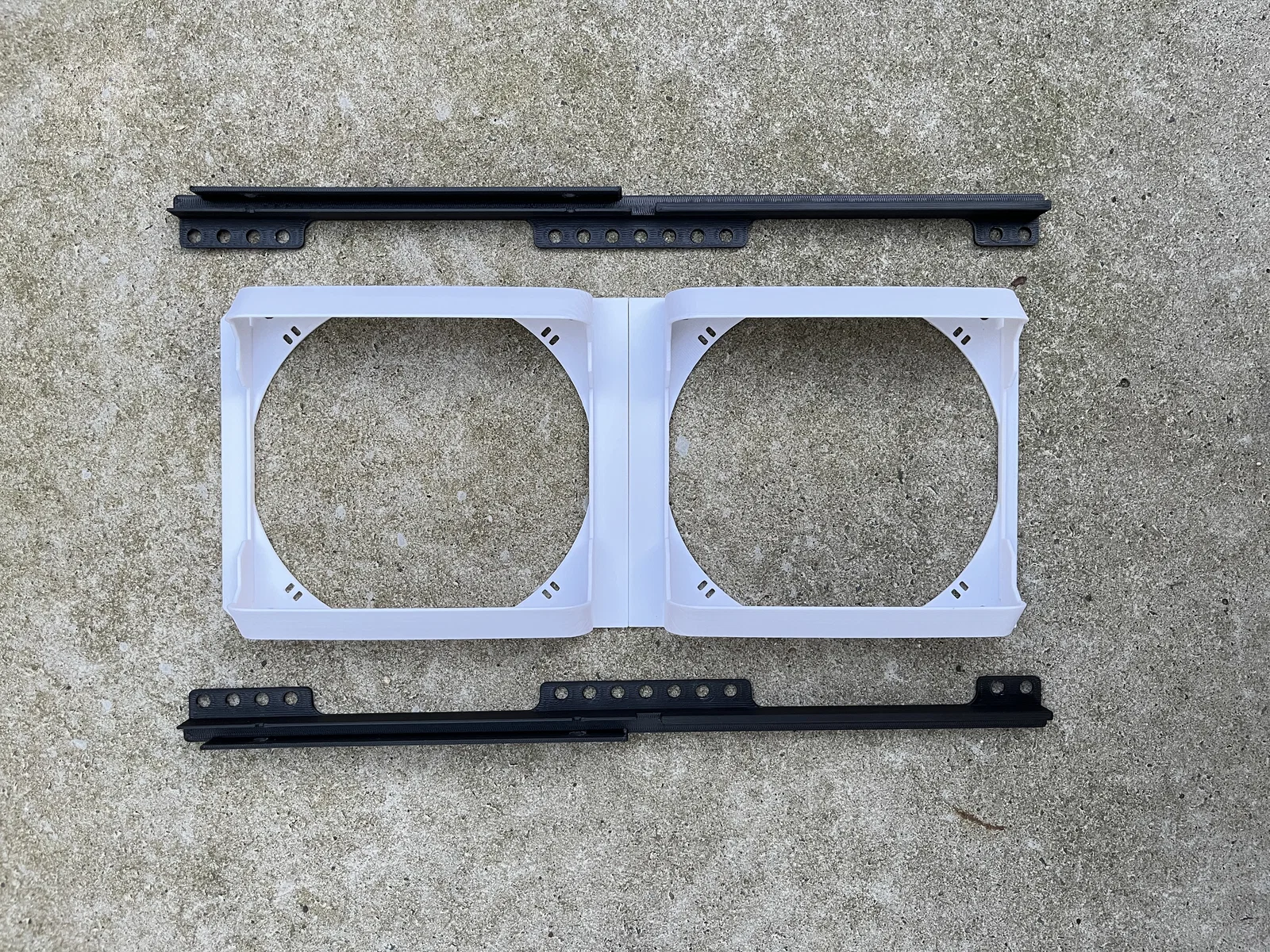

Sau đó mình đã bỏ hẳn phần mounting rails và thay bằng hai phương án khác:
Pre-Supported Version

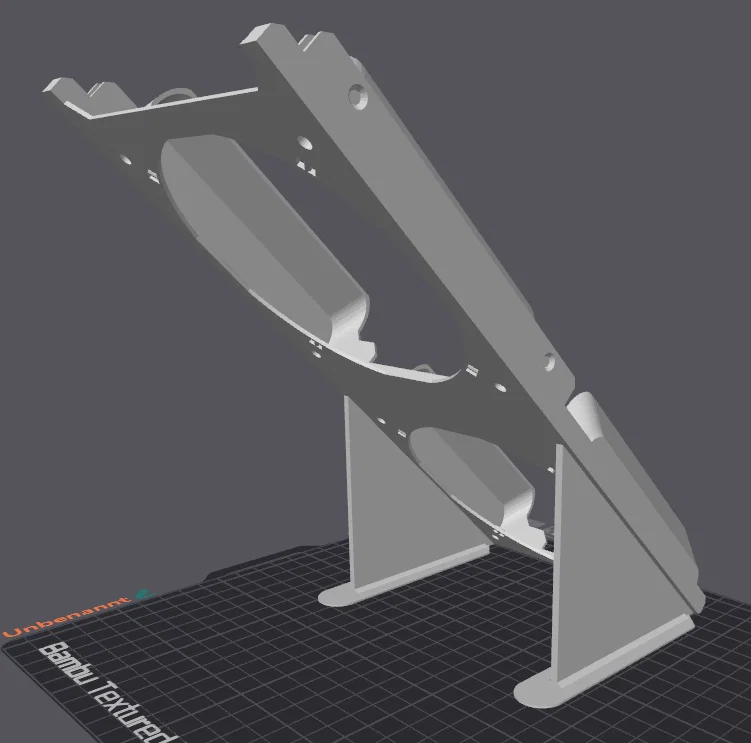

Mình thêm một file Pre-Supported với supports dạng dễ bẻ/gỡ sau khi in, dành cho máy in kích thước 230x150x220 (tối thiểu). Bật brim và in tốt nhất bằng PLA, kèm nhiều cooling để overhangs ra đẹp.
Version A

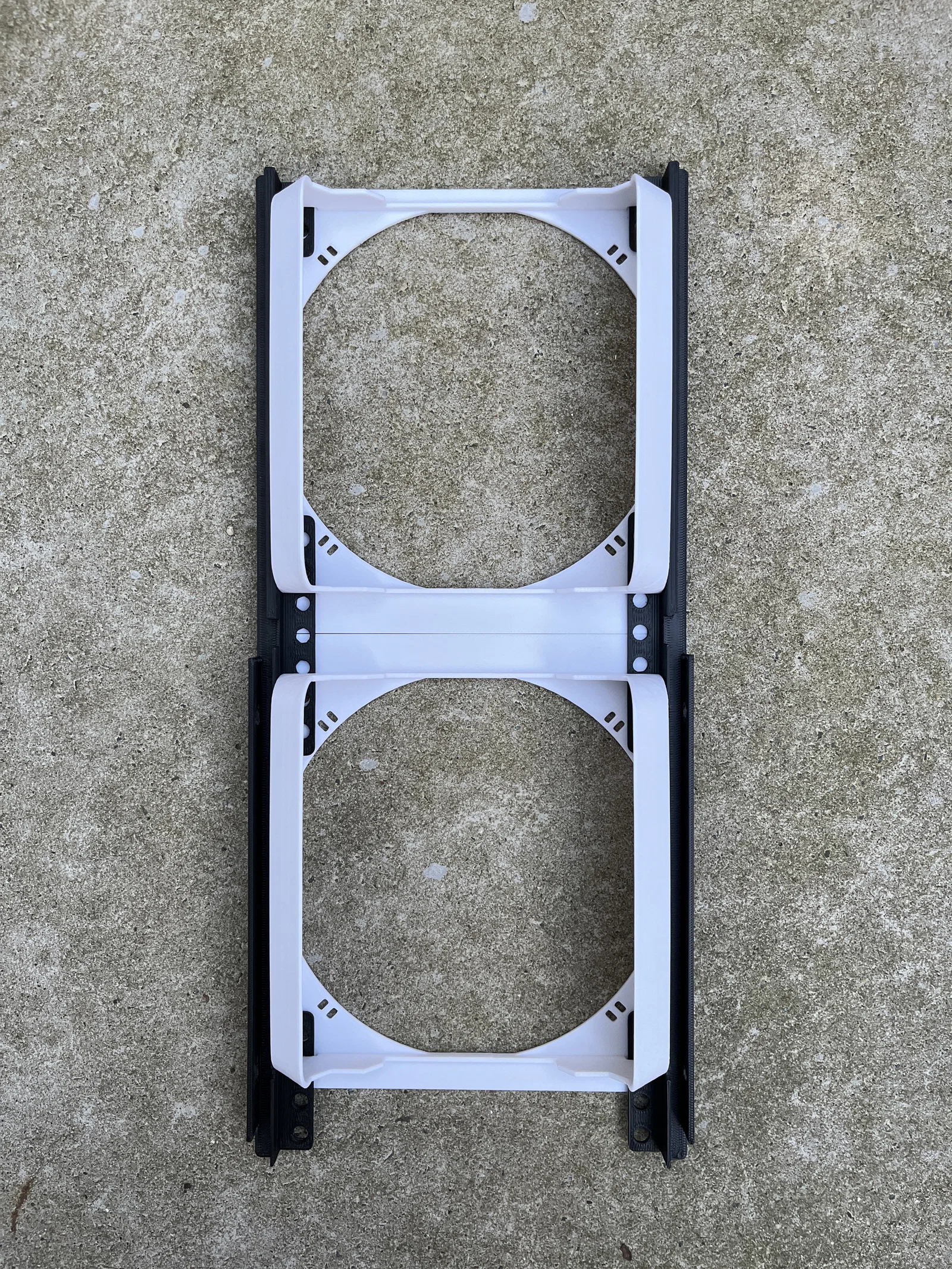

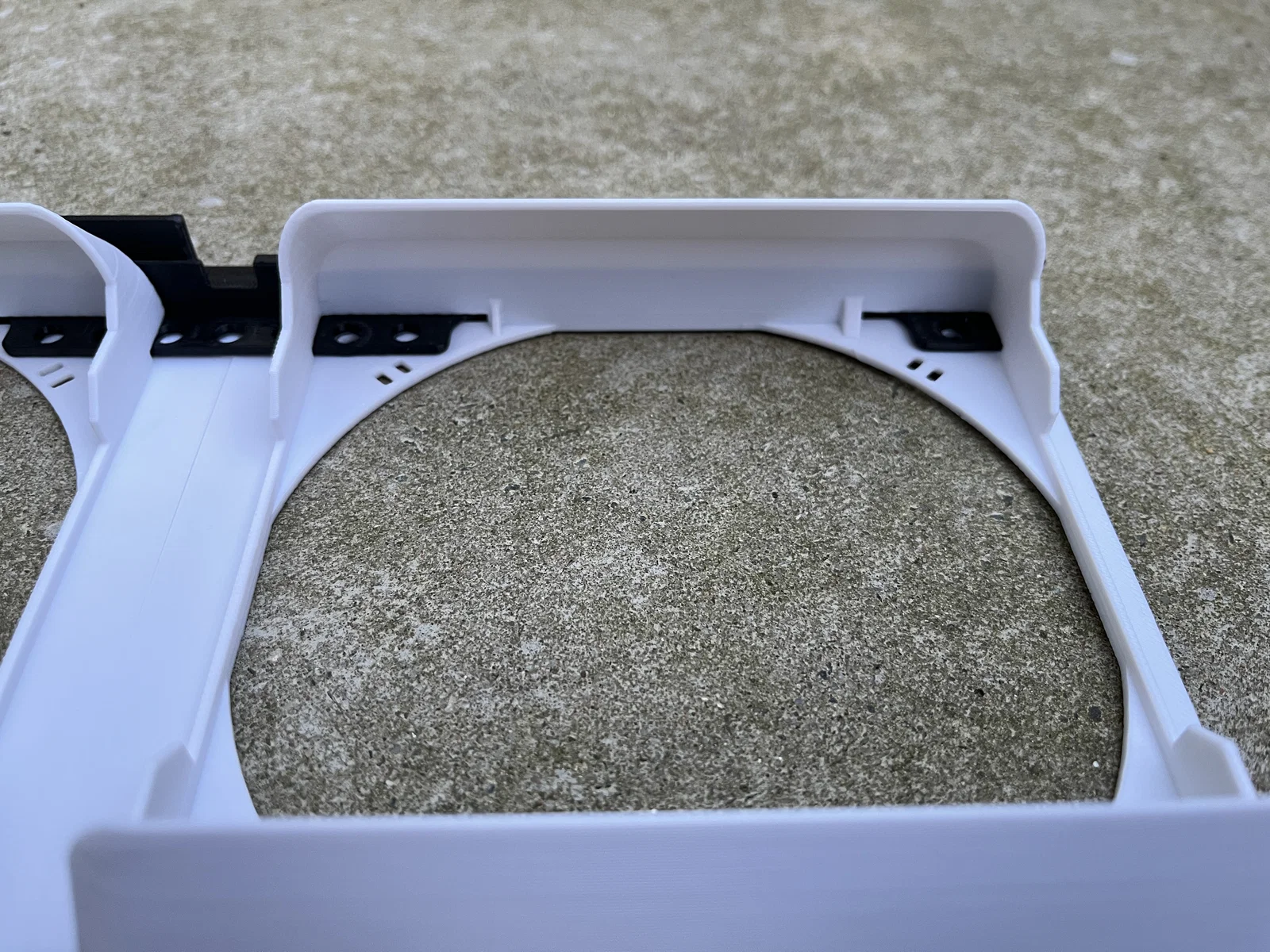

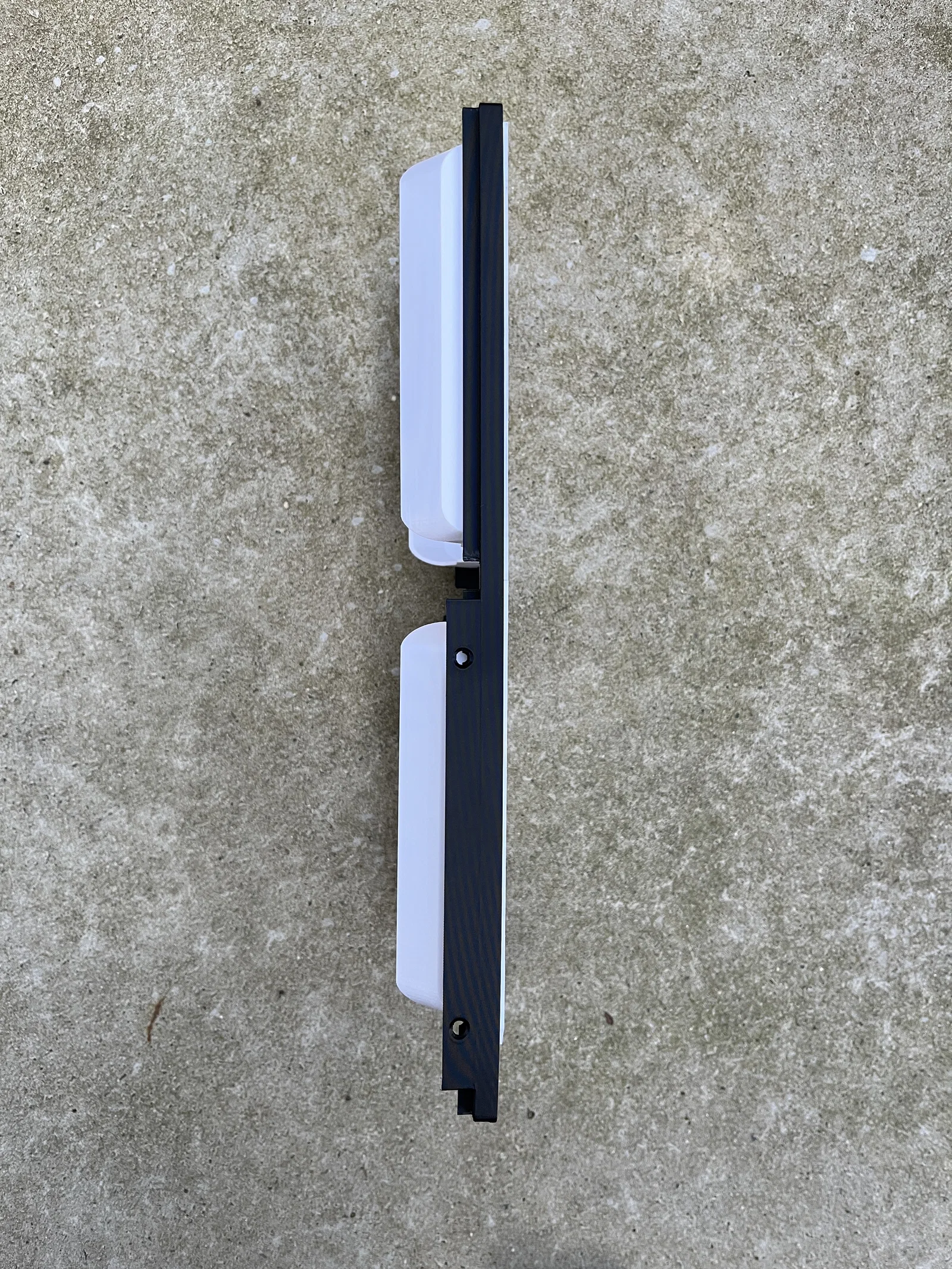

Phiên bản này có một vài cutouts nhỏ, được thiết kế để vừa với của Greymanx hoặc bản của mình (cho FormD T1 V2.5).

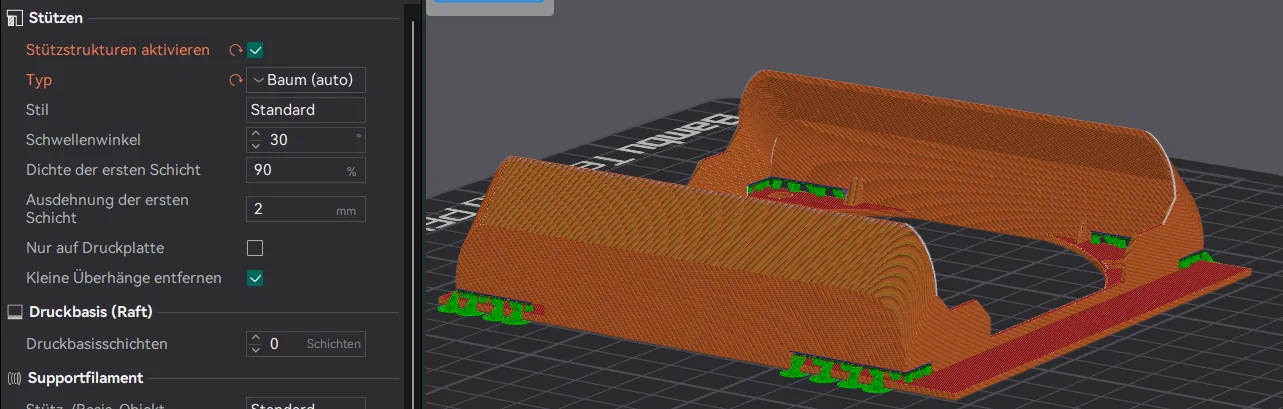

Tốt nhất là thêm một ít tree supports nhỏ như trong hình minh hoạ.

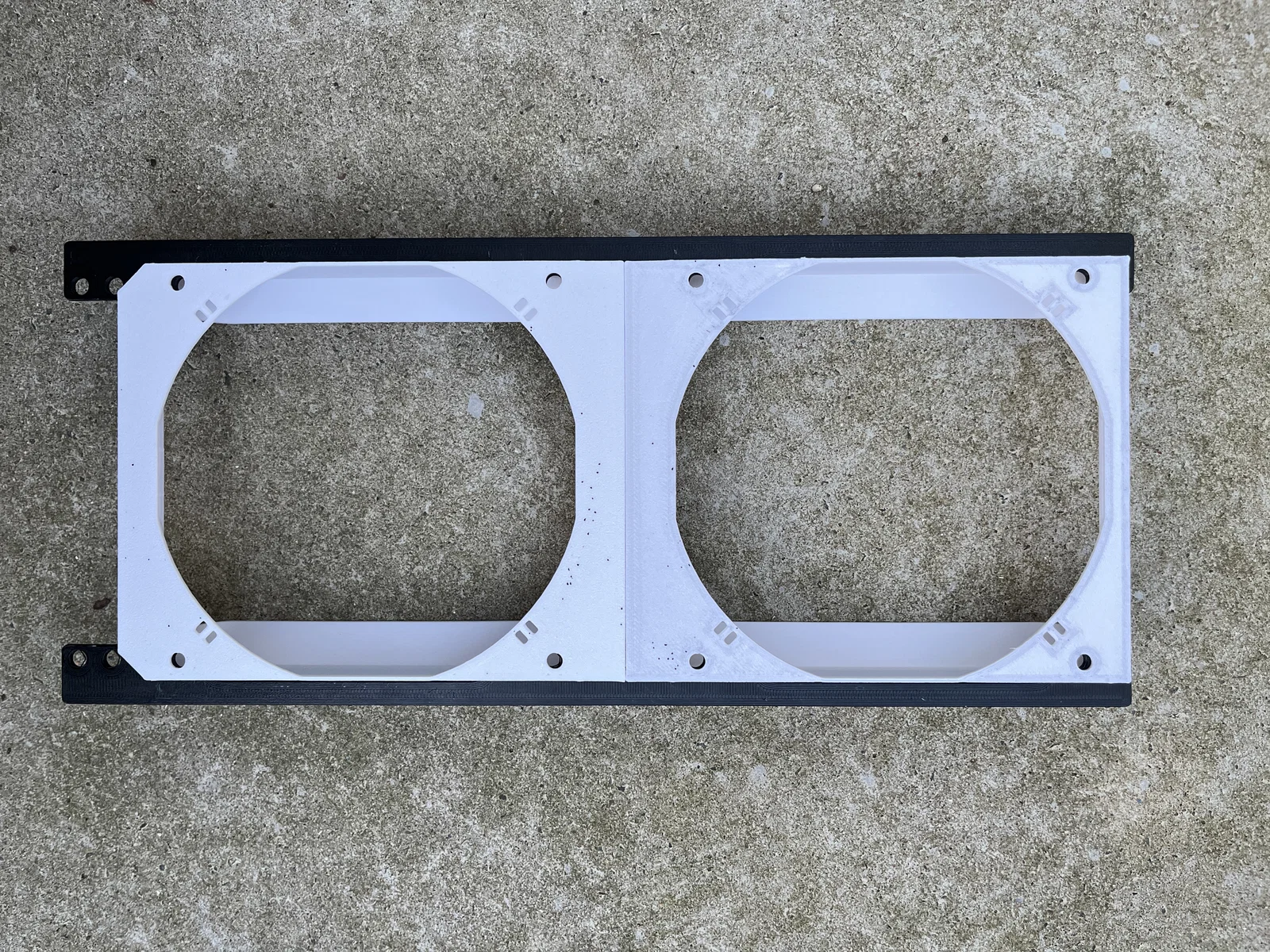

Version B
Đây là bản chỉ bỏ mounting rails và tách ra làm hai phần. Bạn có thể dùng bộ fan mounting rails tiêu chuẩn đi kèm theo case.
Chúc bạn in vui vẻ!
