Chân Nâng (Riser Feet) cho Eibos Polyphemus

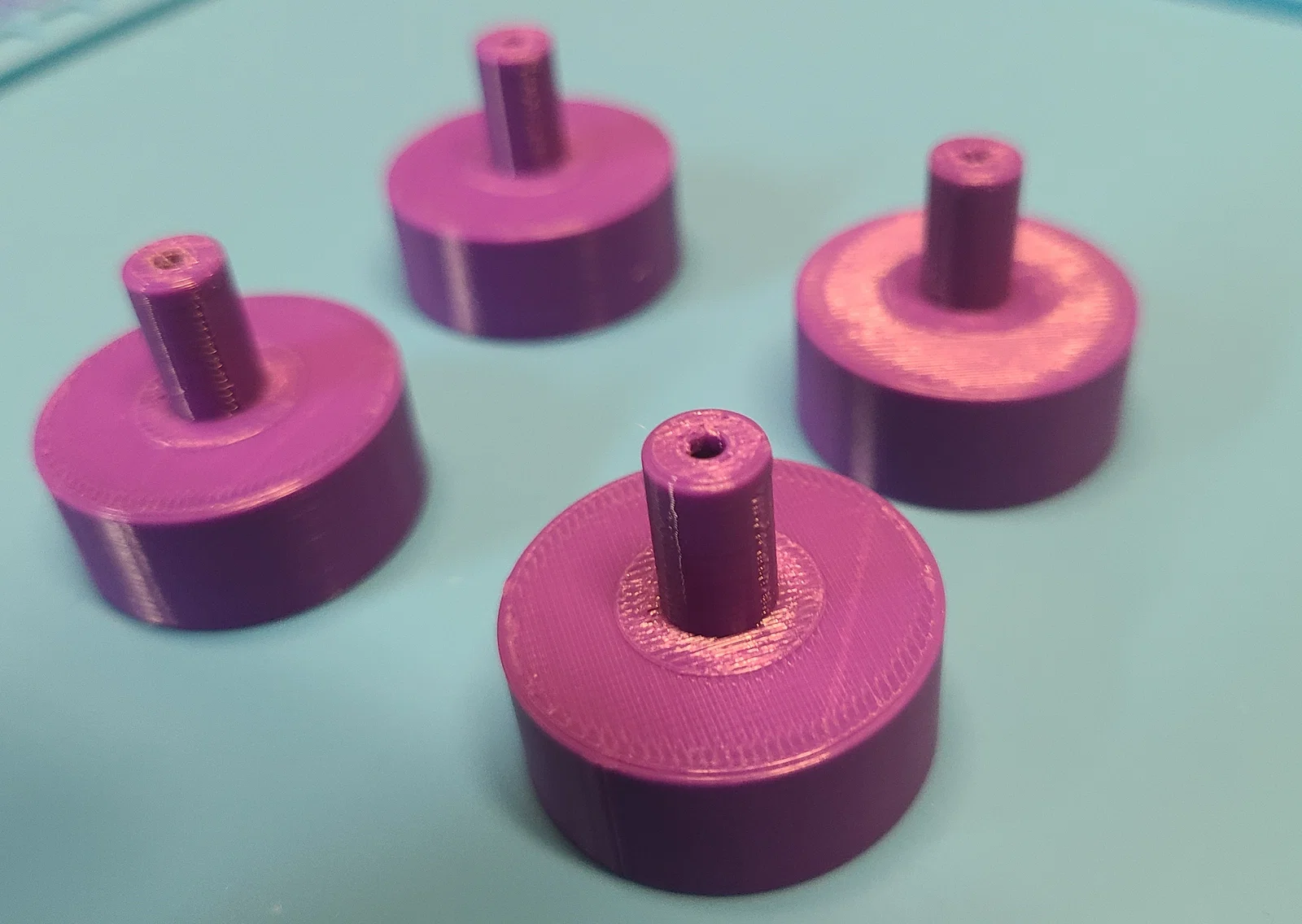

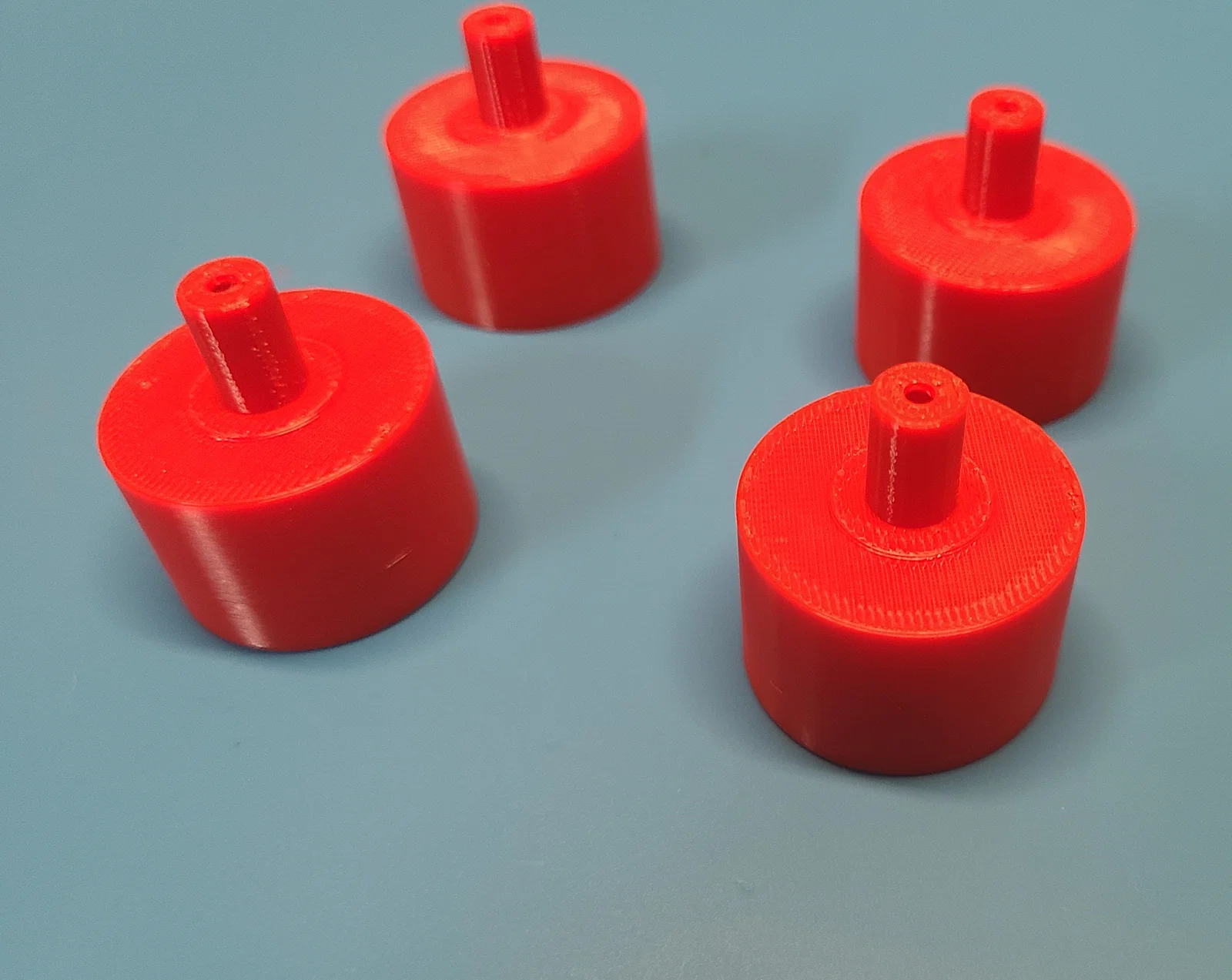

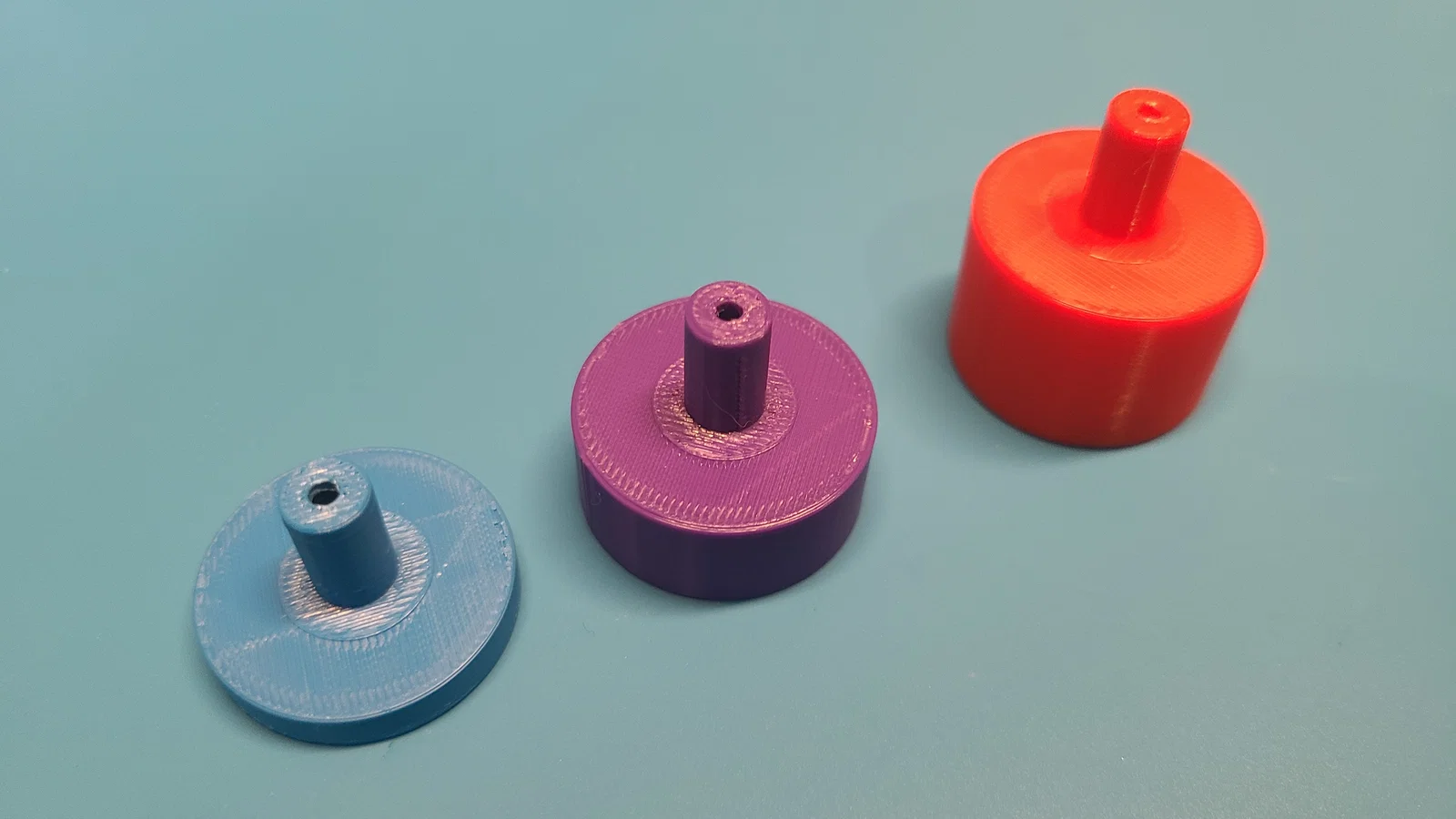

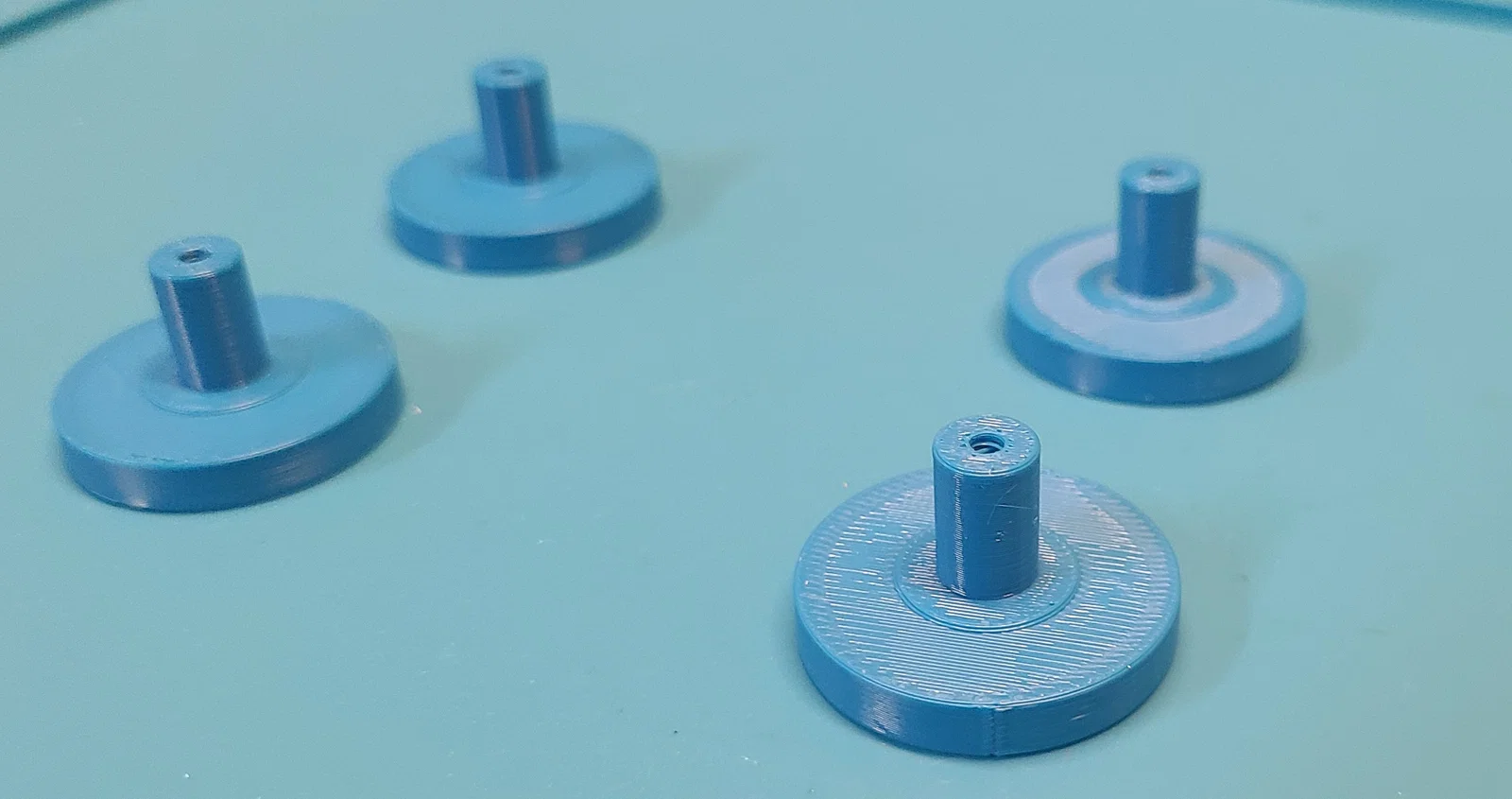

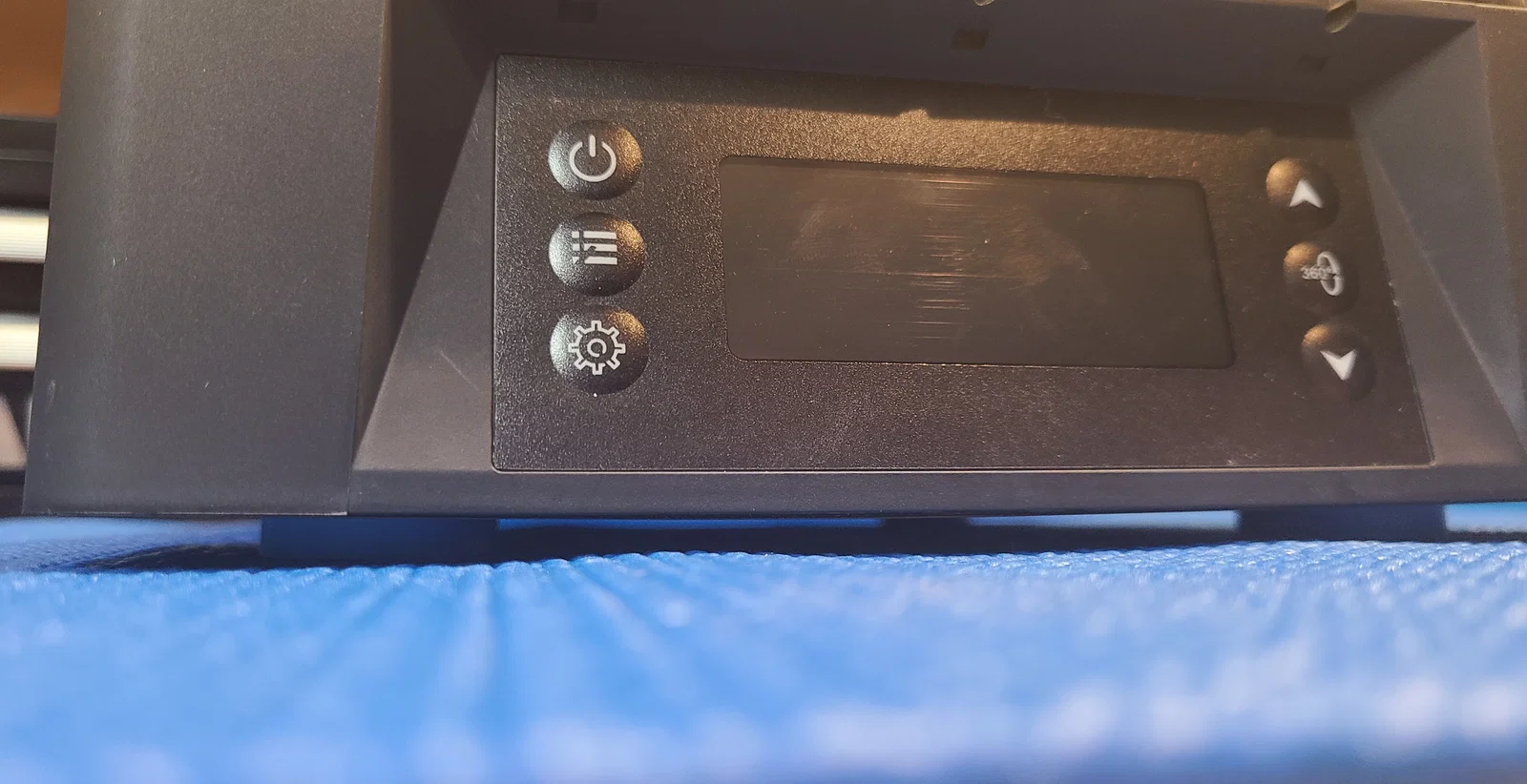

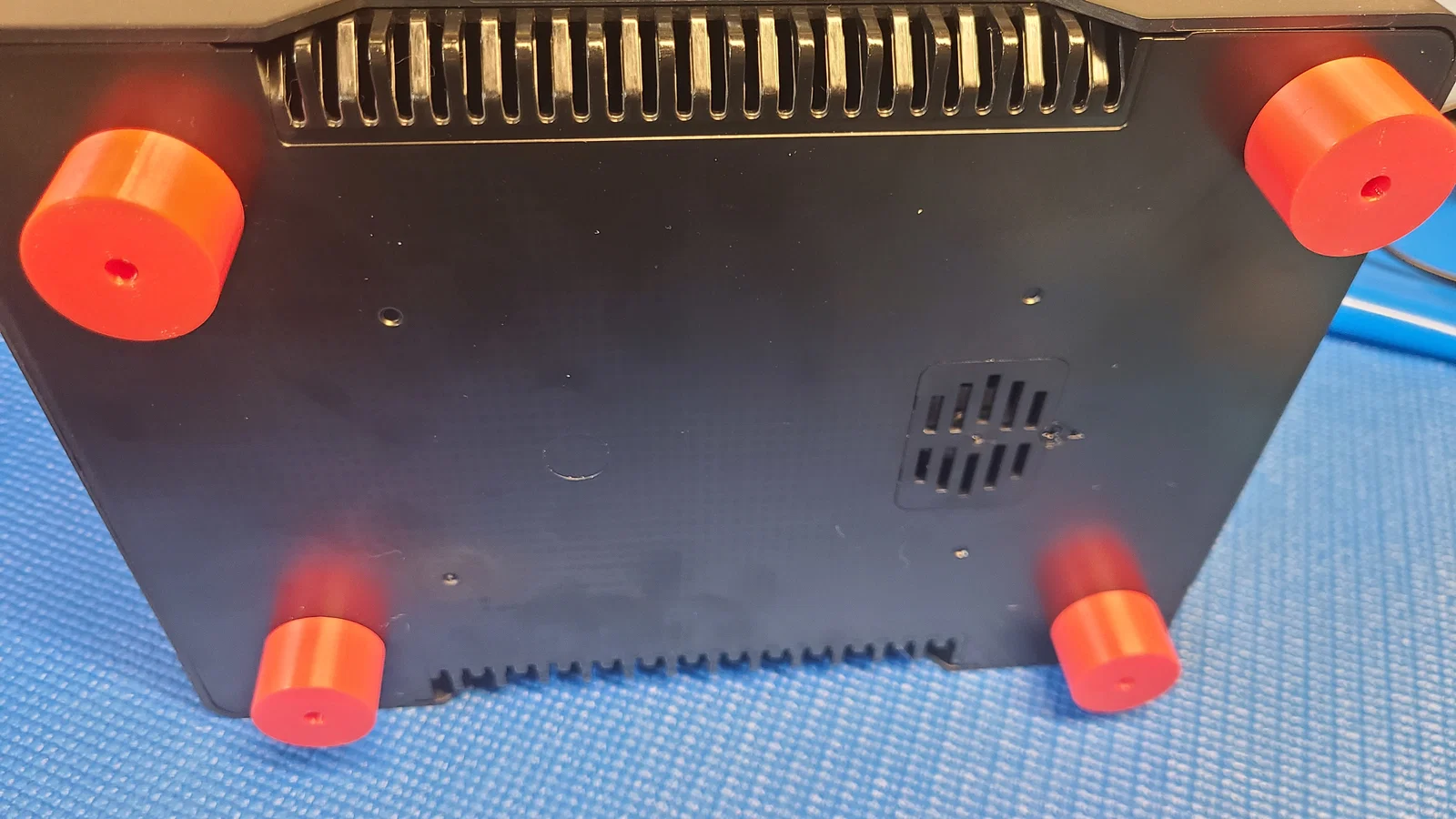

Một trong mấy cái chân cao su ở máy của mình bị rớt ra trong lúc vận chuyển. Mình muốn cải tiến phần đó và thêm riser để luồng gió vào cửa hút (air intake) tốt hơn. Nên mình thiết kế 3 kiểu chân khác nhau: Blue (riser 5mm), Purple (riser 12.5mm) và Red (riser 20mm).

Tính năng:

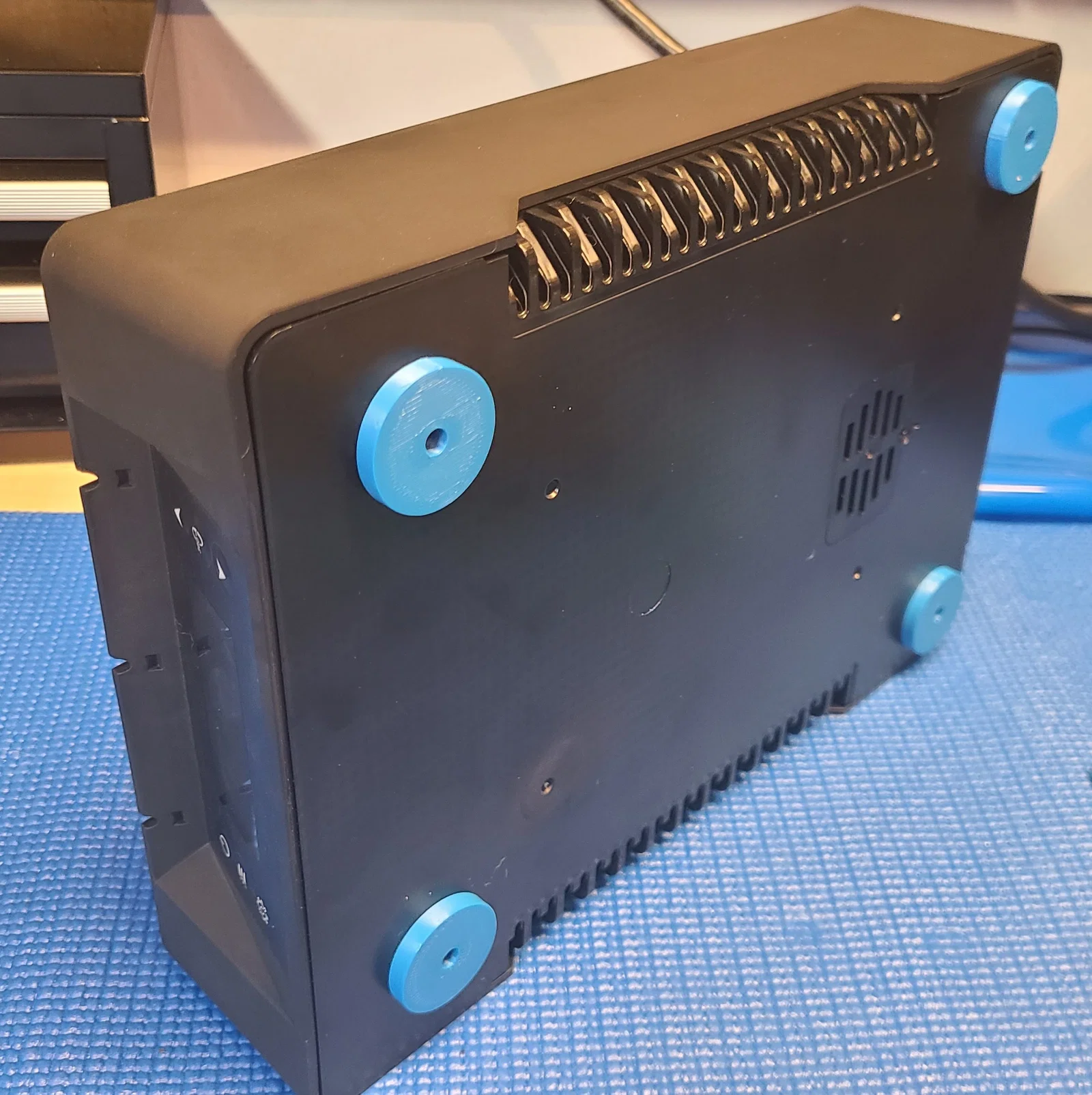

• Fit kiểu drop-in ôm khít ở đáy Eibos Polyphemus
• Tận dụng lại ốc zin (stock screws) để bắt chân chắc chắn

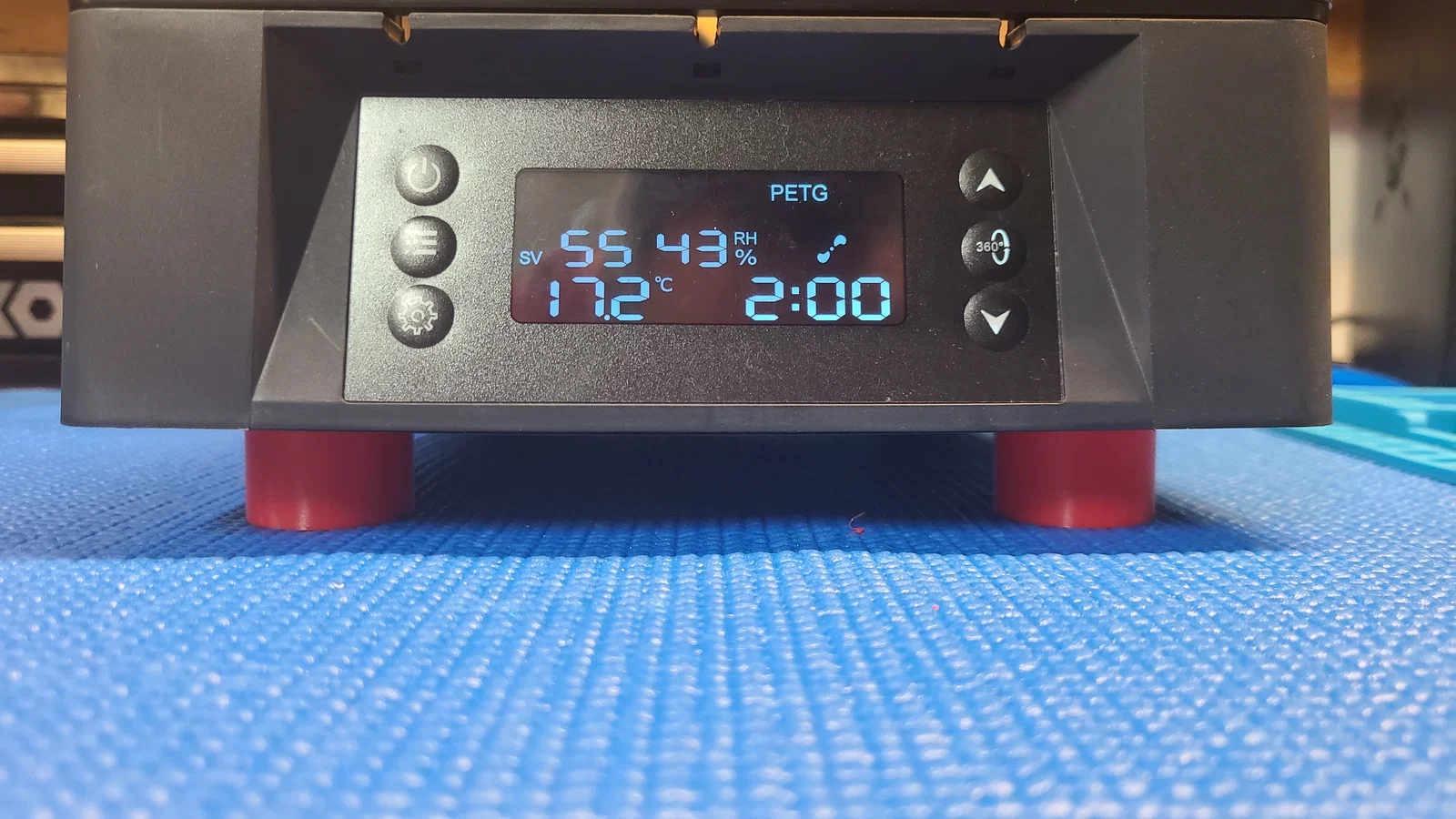

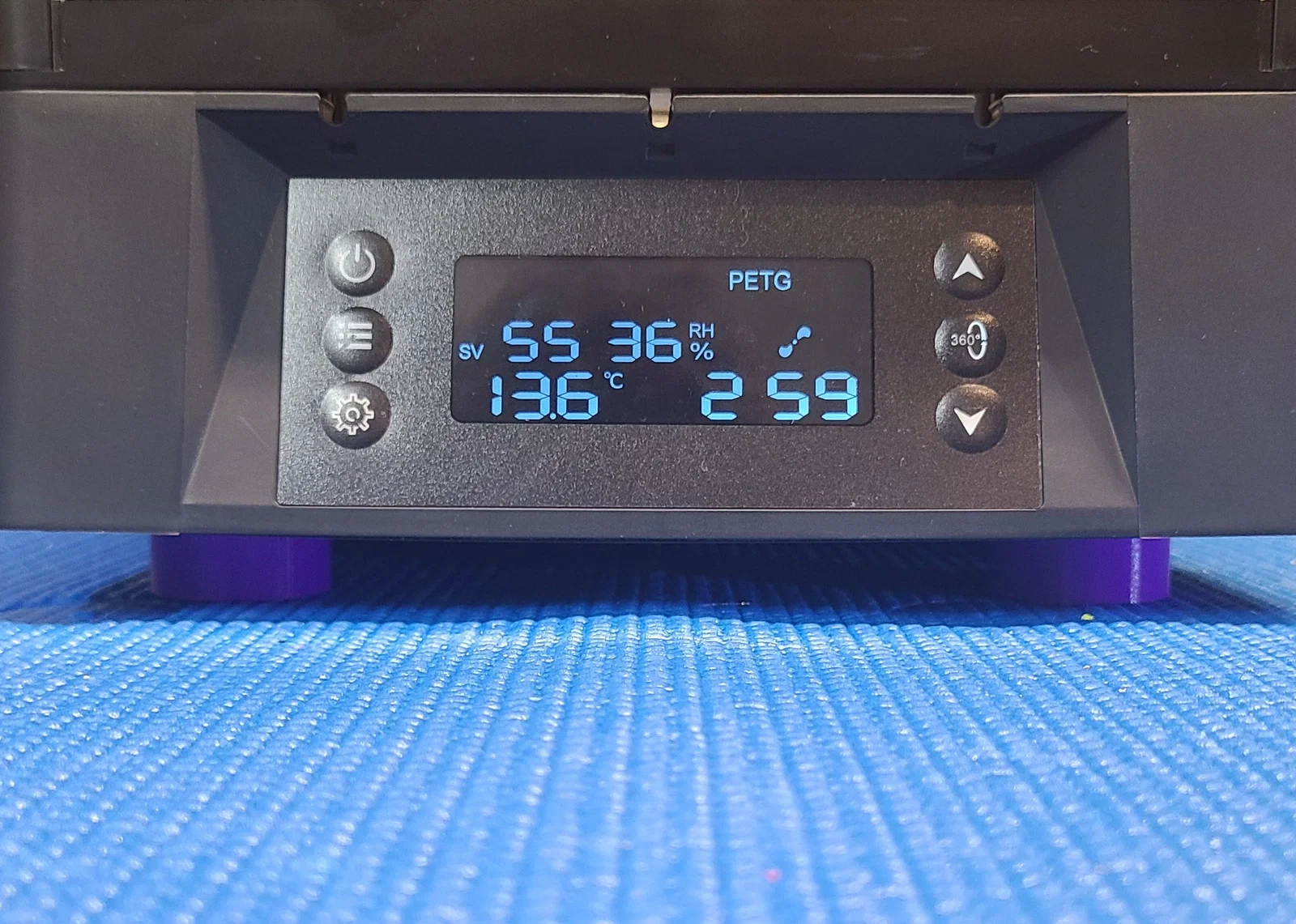

• Nâng Polyphemus lên để tăng airflow vào các cửa hút
• Giúp airflow tốt hơn cho stepper motor phía dưới (motor quay cuộn spool)

Cập nhật:

• V4 Extended: làm nhỏ trụ (cylinder) 1mm để fit tốt hơn, giảm top layer trên trụ từ 0.30 xuống 0.20mm để khớp hơn với phần lõm tròn ở đáy Polyphemus.
• V3: làm dày tường (top wall) phía trên (từ 1 lên 2mm và thêm chamfer để ốc ngồi đúng vị trí tốt hơn).

Vật liệu cần để lắp ráp:

• (4) con ốc (đi kèm Eibos Polyphemus)

Ghi chú in & lắp ráp:

• Có 2 print profile: 5mm và 20mm, cả hai đều in theo pack 4 cái.

1. In xong thì gỡ supports bằng tua vít dẹp nhỏ; khe hở đủ để nạy từ phía dưới là supports sẽ bung ra và rớt nguyên miếng.
2. Tháo mấy chân cao su ra (có thể gắn lại xuống dưới riser nếu muốn).
3. Tháo từng con ốc một (không bắt buộc, nhưng khuyên làm vậy). Nên vặn cho ốc ren xuyên qua nhựa của riser trước, sao cho đầu mũi ốc vừa ló ra.
4. Sau đó đưa chân (kèm ốc đã gắn sẵn) vào cho tới khi ngồi sát hoàn toàn, rồi vặn theo chiều kim đồng hồ tới khi vừa khít; đừng siết quá tay kẻo tuôn ren.
5. Làm tương tự cho 3 chân còn lại là xong.

Ghi chú Print Profile:

Nozzle: Khuyên dùng nozzle 0.4mm để fit chuẩn hơn
Wall Loops: 3 wall loops với nozzle 0.4mm; không khuyến nghị nozzle 0.6mm vì độ bám lớp (layer adhesion) giảm.
Layer Height: Khuyên 0.16 hoặc 0.20mm để tối đa độ bền (mặc định 0.20mm)
Infill: 25% gyroid
Brim: Không cần trên textured build plate. Nếu dùng smooth PEI plate thì cân nhắc thêm brim.
Batch Size: Để layer adhesion tốt, khuyên in 2–4 món/lần để giữ lớp còn nóng. Nếu in mẻ lớn (4+) thì giảm fan cooling. PETG sẽ tệ hơn nếu lớp nguội quá nhanh, và bạn có nguy cơ layer shift trên máy bed-slinger như A1.
Material: PETG hoặc ABS/ASA (Scale 100.7% cho ABS/ASA). PLA chắc cũng ổn, nhưng khuyên PETG cho chi tiết chức năng.
Color: Tùy ý
Print Orientation: In với phần lớn hơn nằm trên mặt bàn in.
Supports: Chỉ supports trong lỗ; có thể nạy ra bằng tua vít dẹp nhỏ. Gợi ý: Support Object XY Distance 0.5, Top Interface layers 3, Base Pattern Spacing 0.25.
3d Printers: Có thể in được trên hầu hết máy in.
Filament amount required: 3.16g mỗi cái cho riser 5mm; 7.9g mỗi cái cho riser 20mm
