Tháp Trồng Cây Thủy Canh Module kèm Đèn LED Phát Triển

Giới thiệu

Đây là phiên bản tùy chỉnh (remix) của tôi dựa trên Modular Hydroponic Tower Garden của boundarycondition kết hợp với một vài tính năng từ dự án Smart IoT Modular Hydroponic Tower Garden của ghoofman. Ban đầu tôi đăng dự án này trên Thingiverse, nhưng cuối cùng đã quyết định chia sẻ nó tại đây!

Một chút lịch sử:

Tôi đã dành thời gian sửa đổi dự án để phù hợp với nhu cầu và khả năng của mình:

• Tôi muốn tận dụng tối đa không gian, vì vậy tháp phải cao ít nhất 6 feet (gần 2m). Điều này đòi hỏi phần đế phải cực kỳ vững chắc.

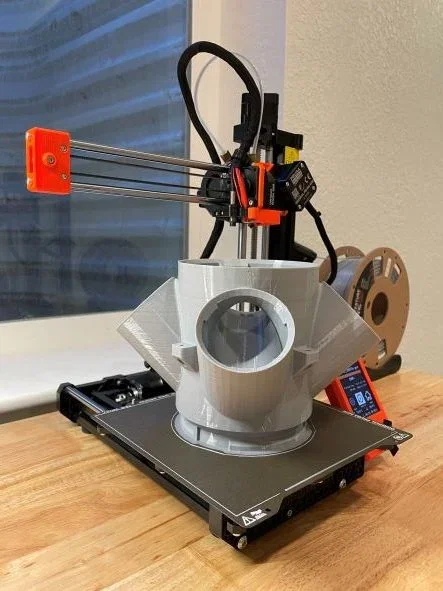

• Tôi dùng máy in Prusa MINI+ với bàn in khá nhỏ (180mmx180mm), điều này làm việc thiết kế phức tạp hơn.
• Do điều kiện thời tiết, tôi phải đặt tháp trong nhà và cần hệ thống đèn LED hỗ trợ cây quang hợp.
• Dự án cần phải có tính module và dễ nâng cấp.

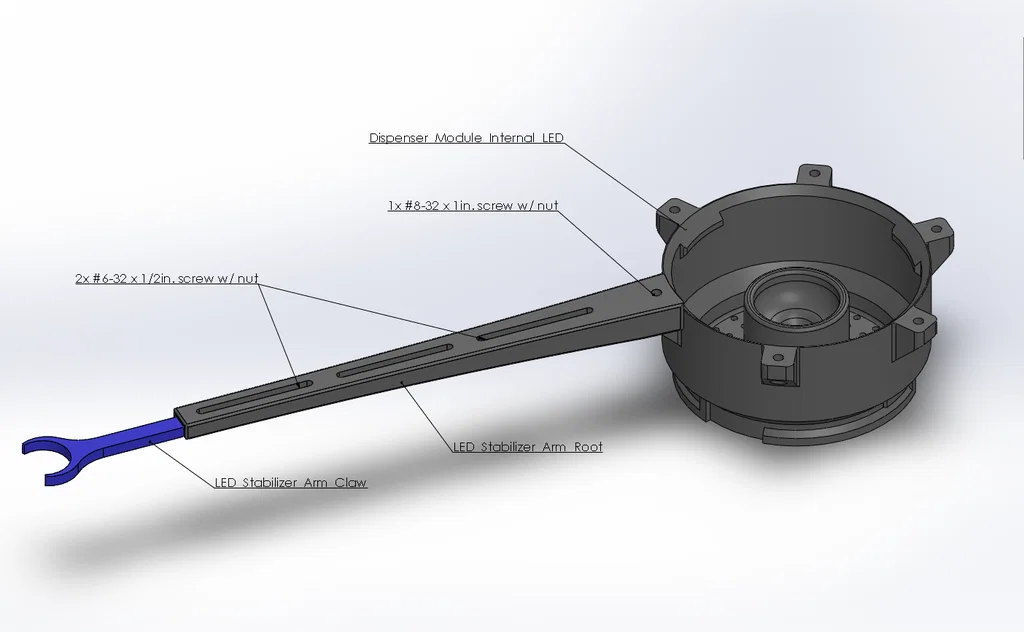

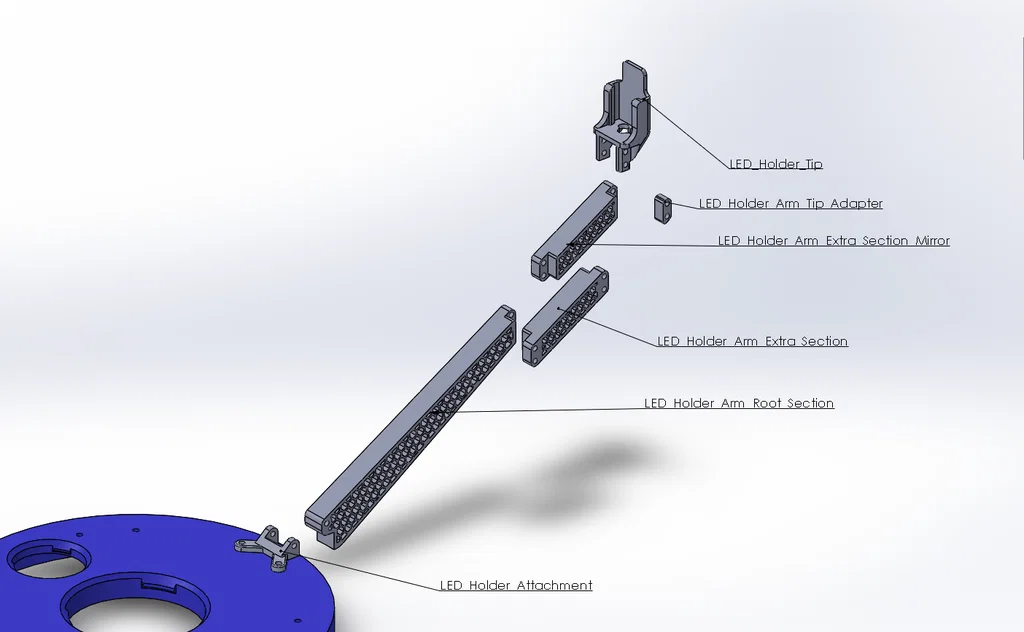

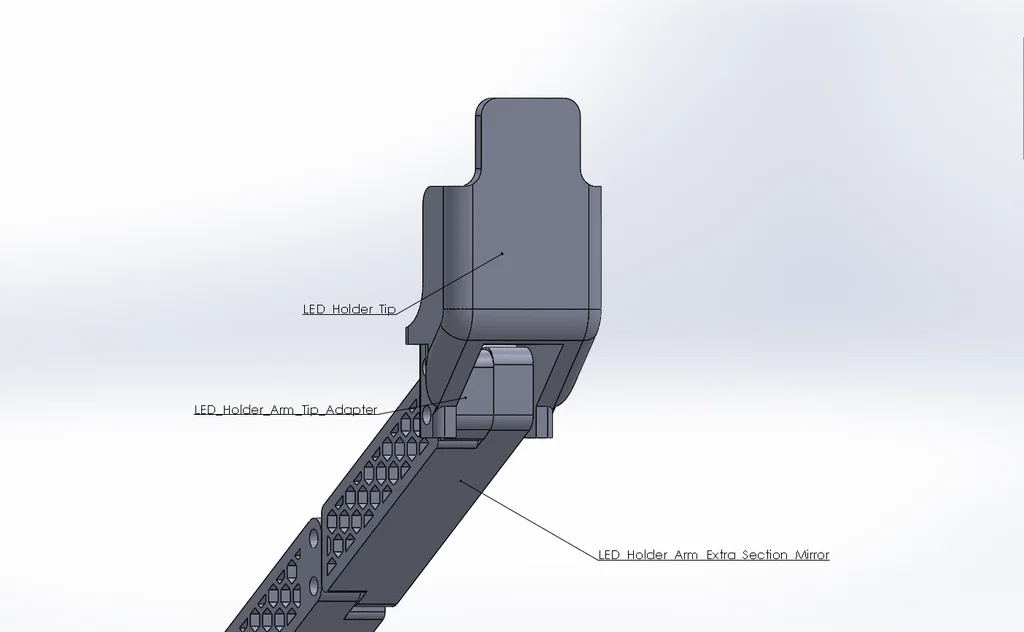

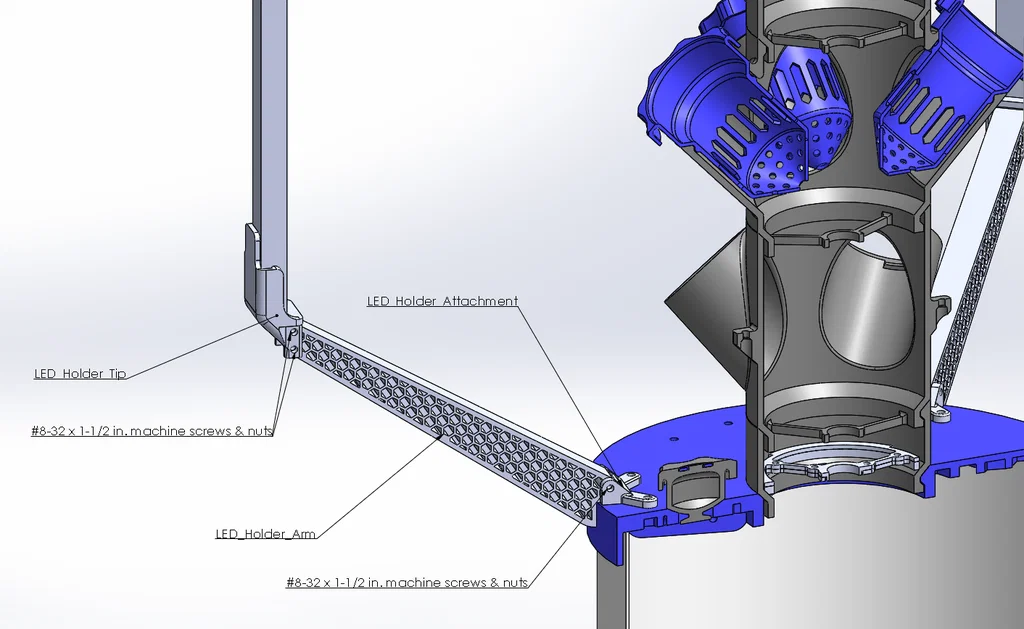

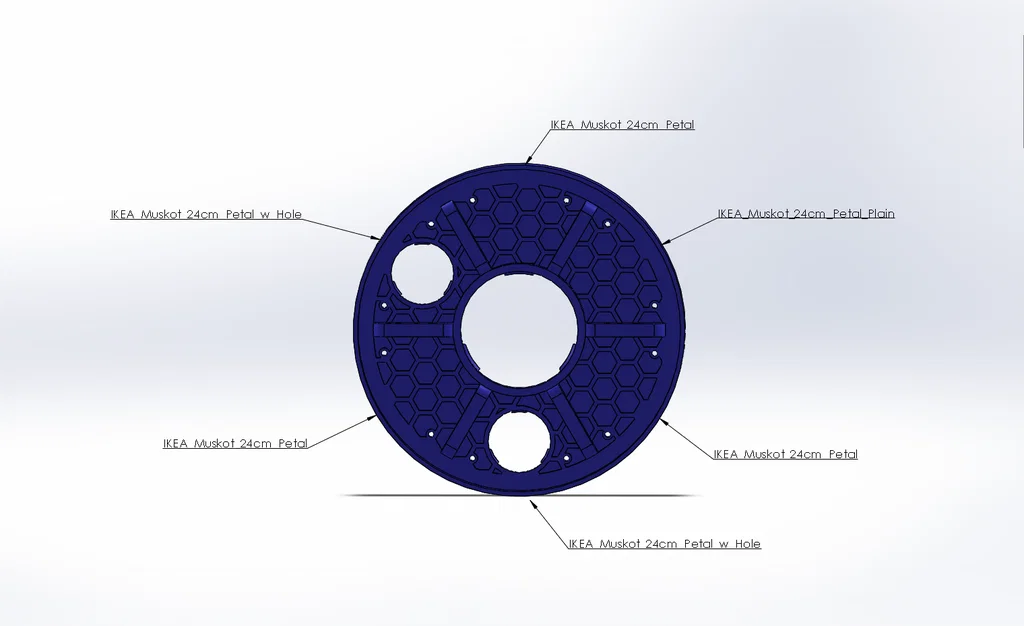

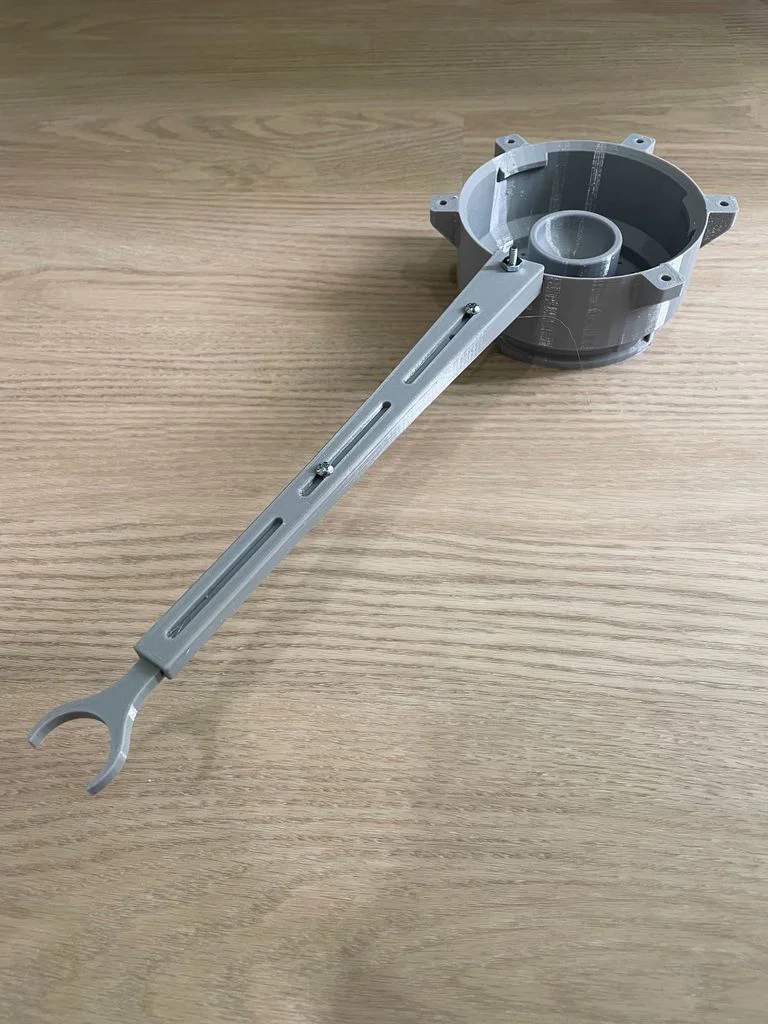

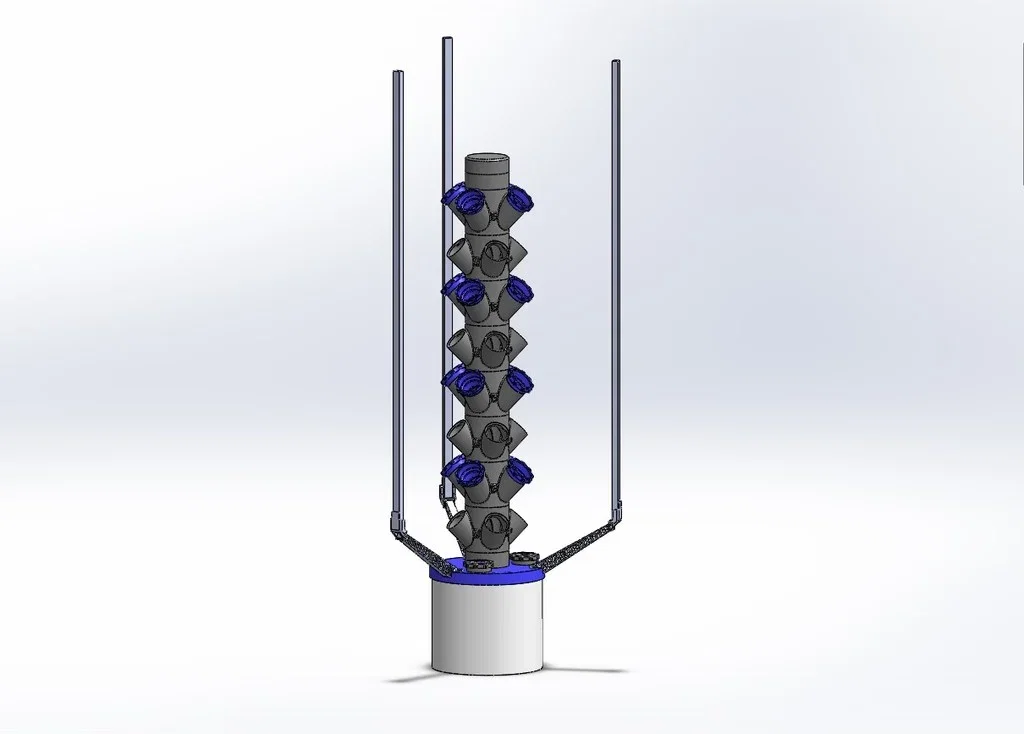

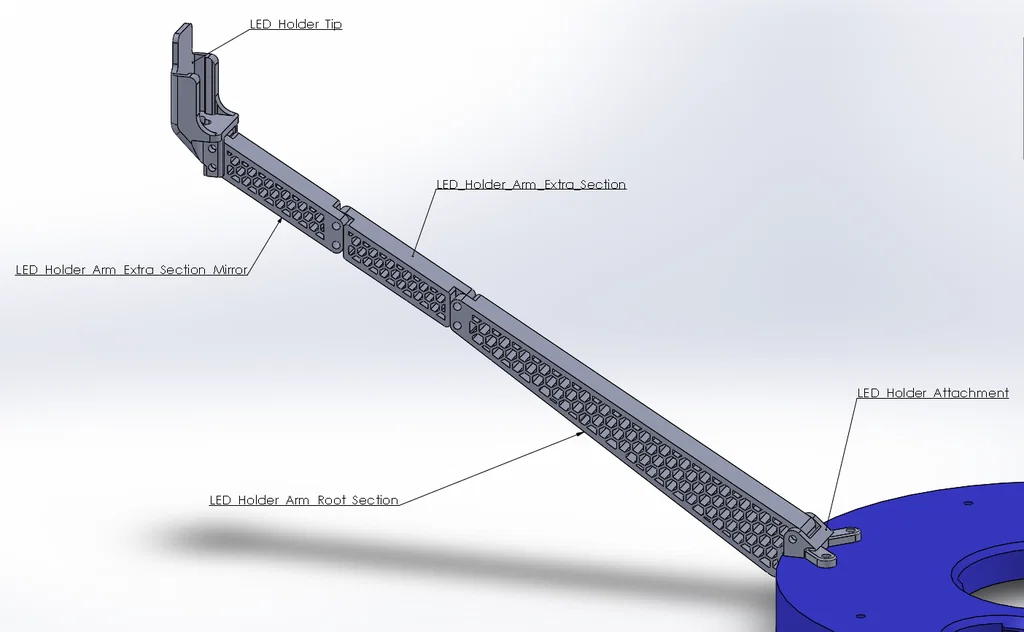

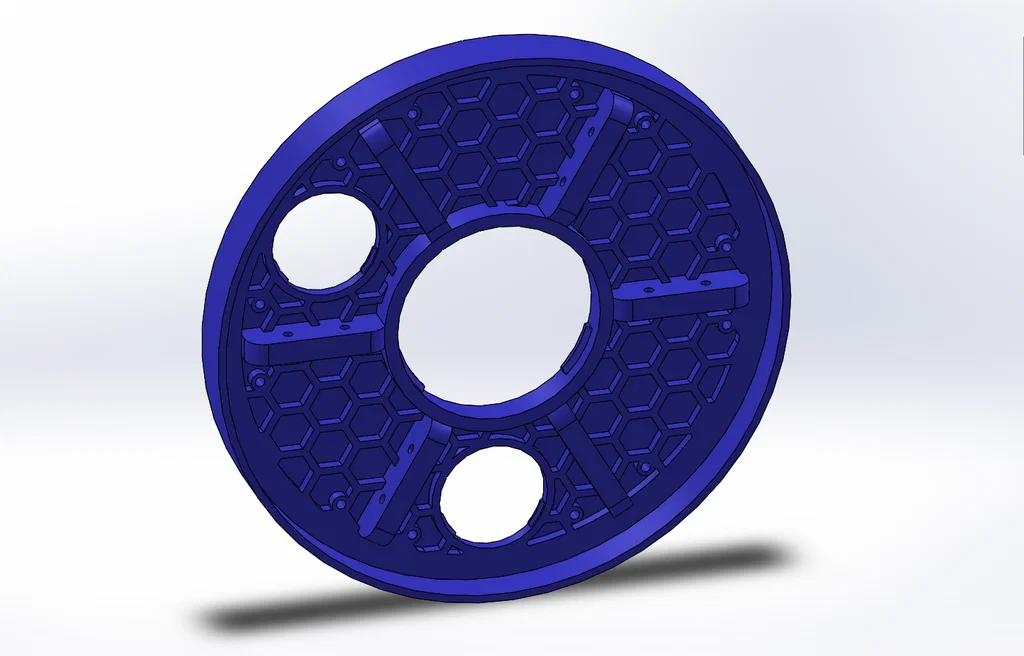

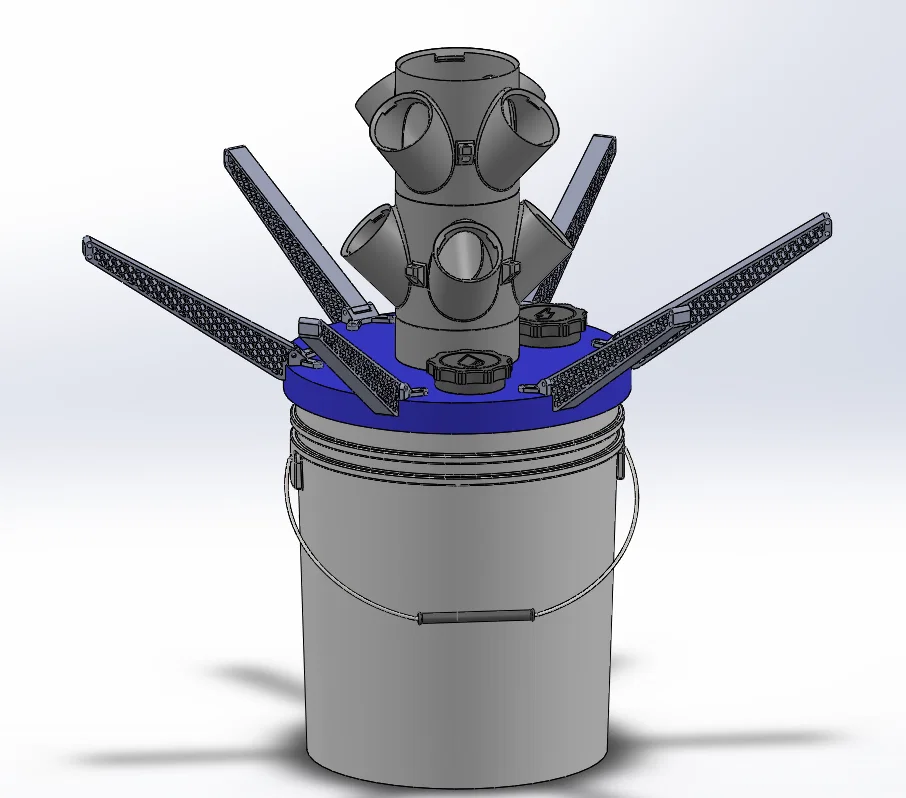

Nhờ kinh nghiệm sử dụng Solidworks, tôi đã sửa đổi các file STEP từ hai dự án nêu trên. Nắp chậu và giá đỡ đèn LED là do tôi tự thiết kế hoàn toàn.

Bạn có thể tải file STEP tại đây nếu muốn tùy chỉnh thêm.

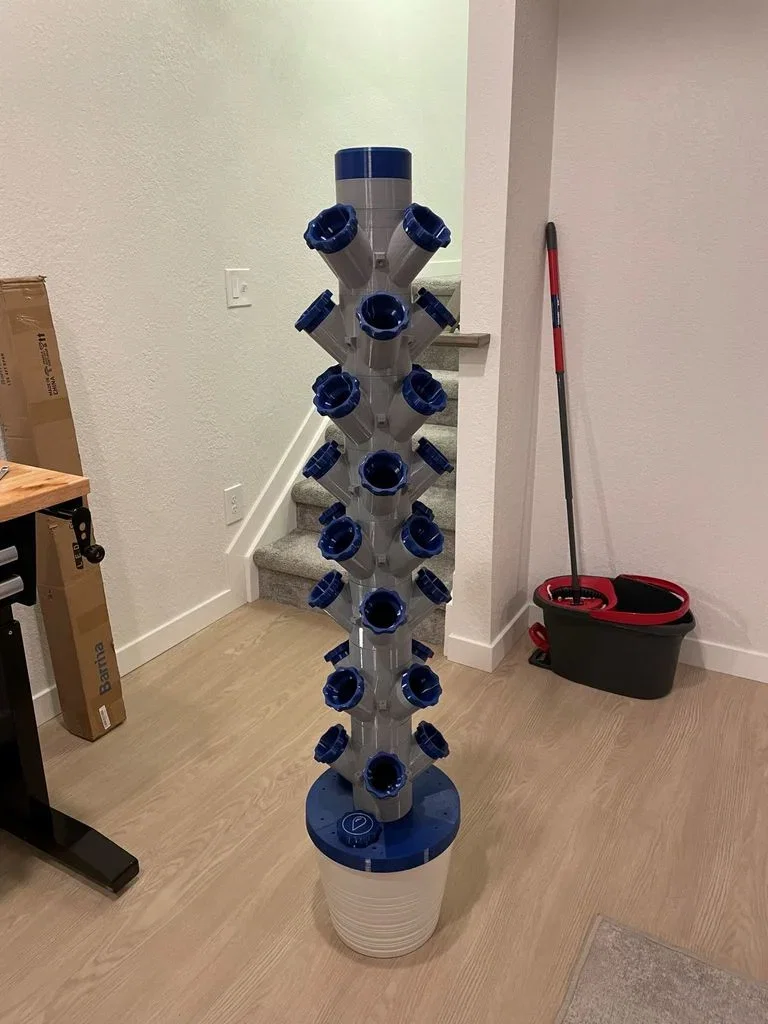

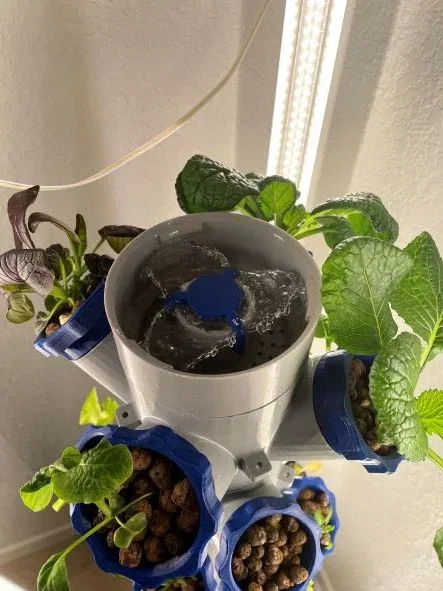

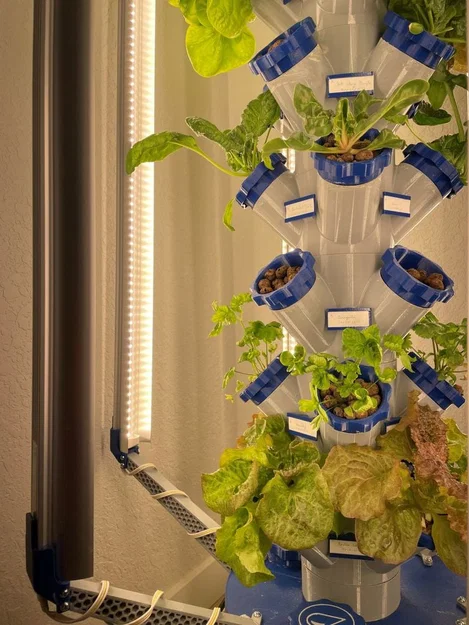

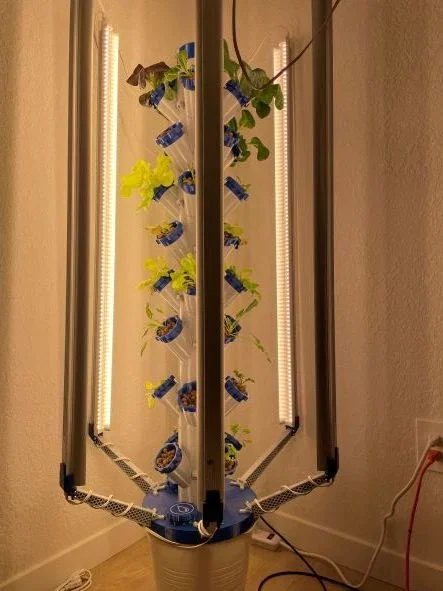

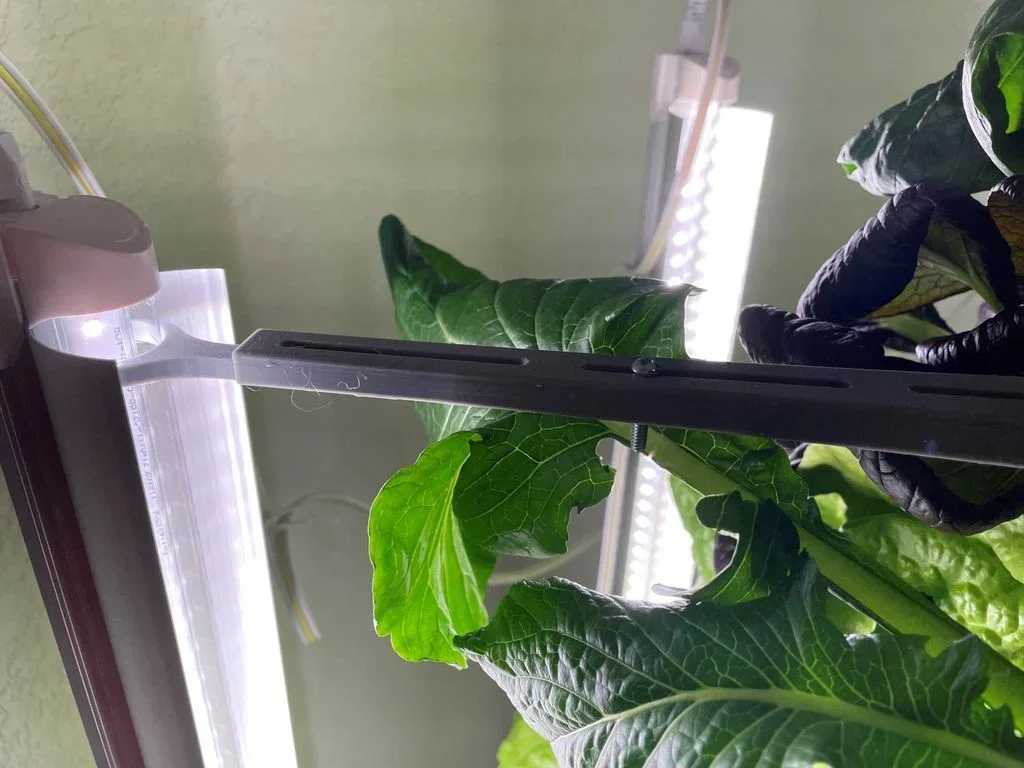

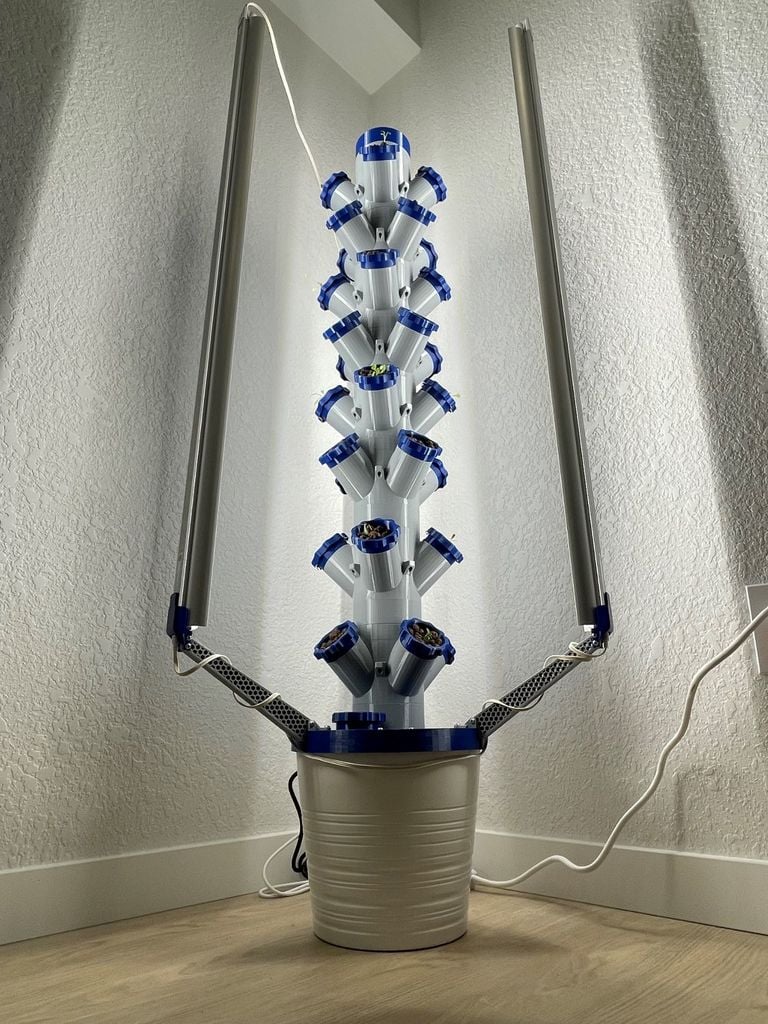

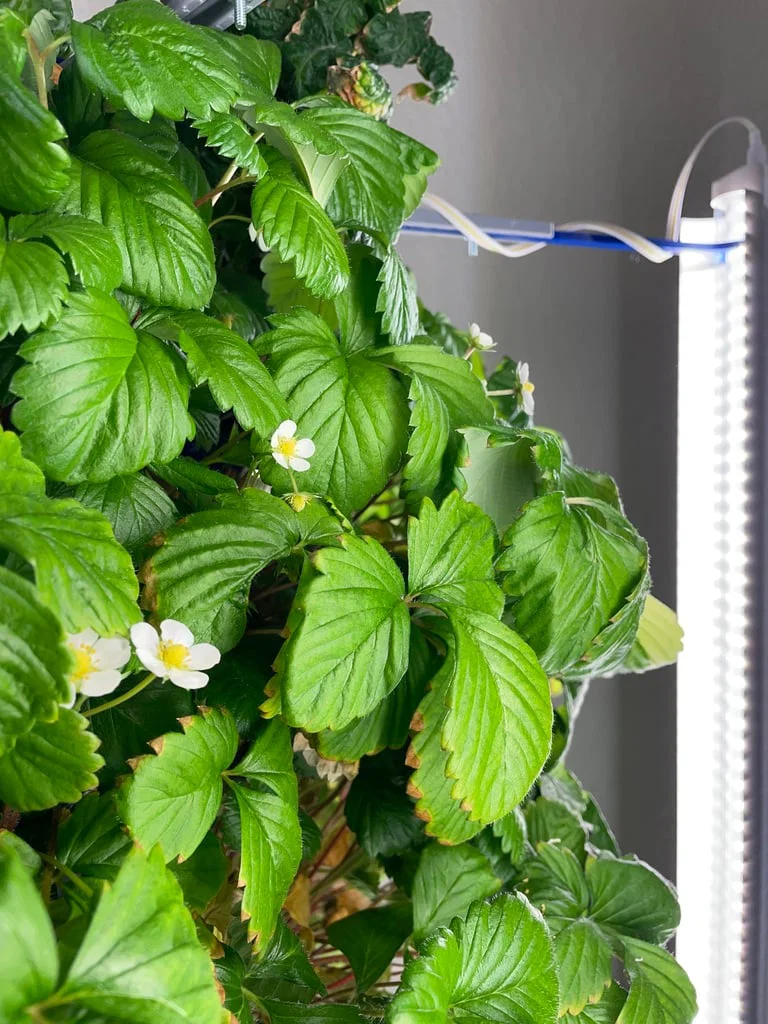

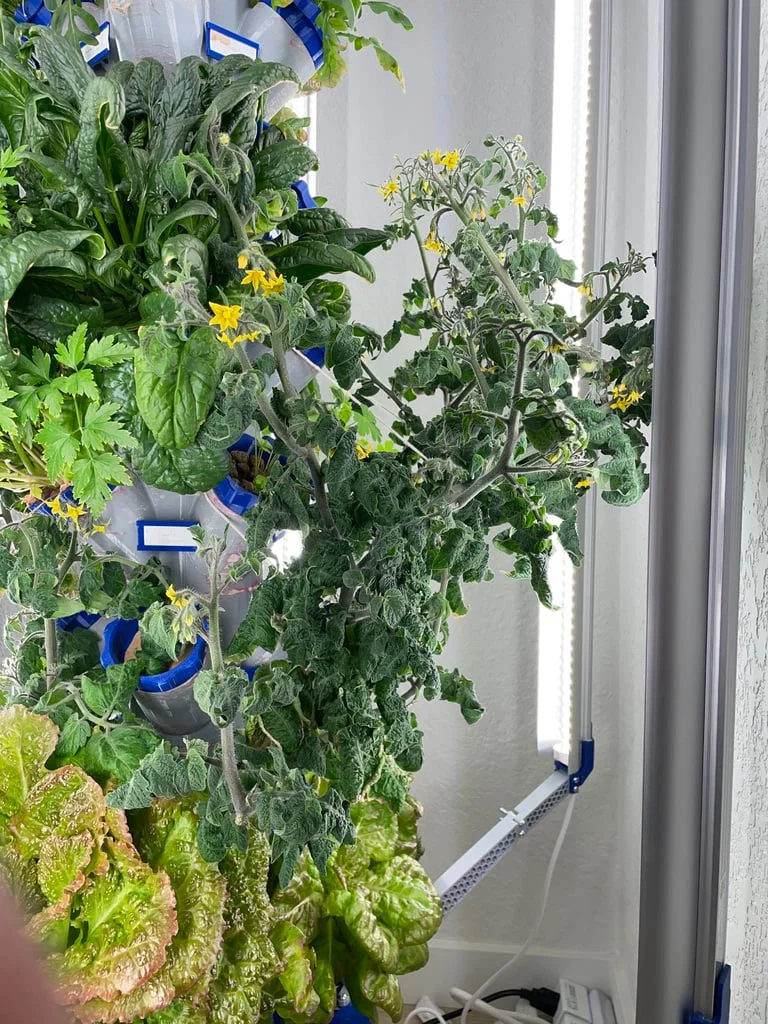

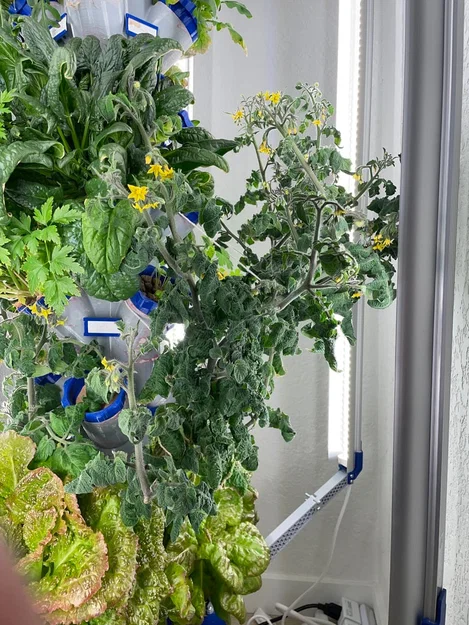

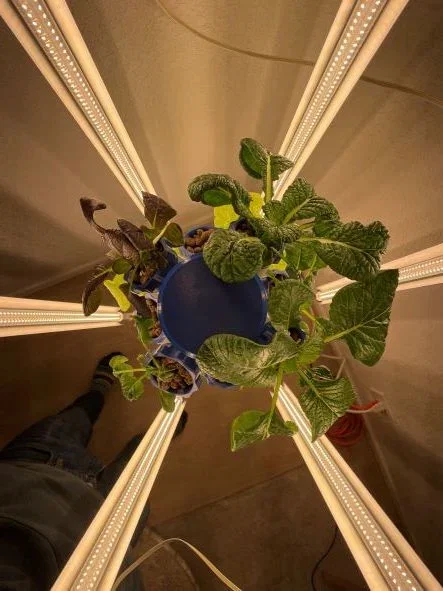

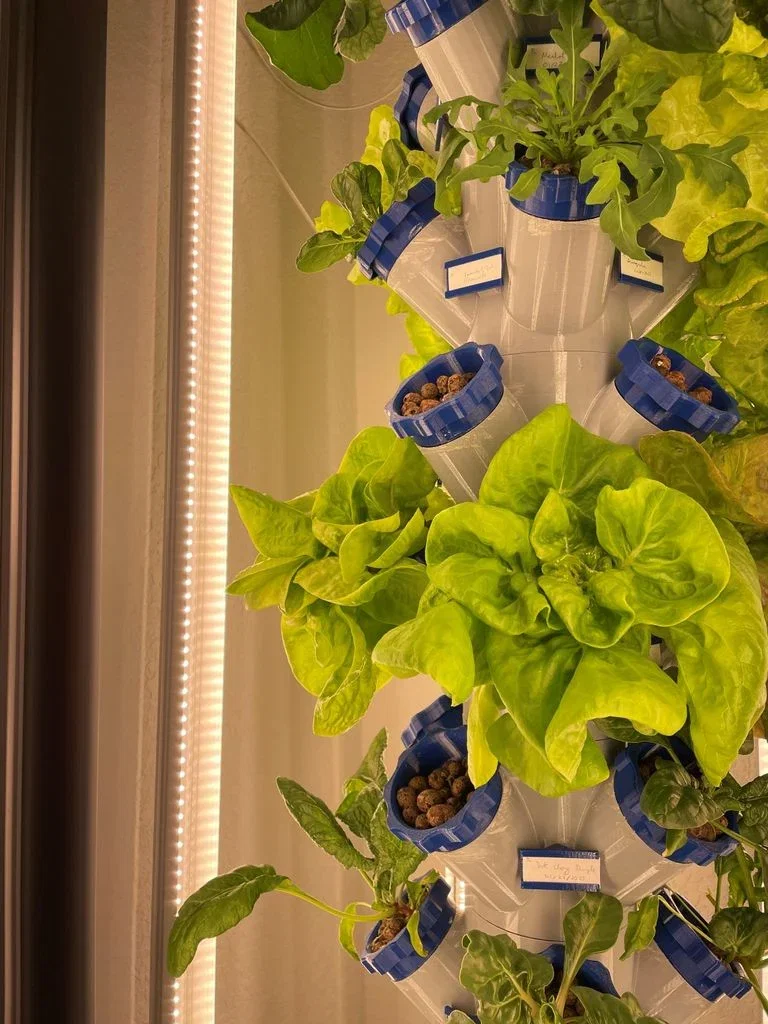

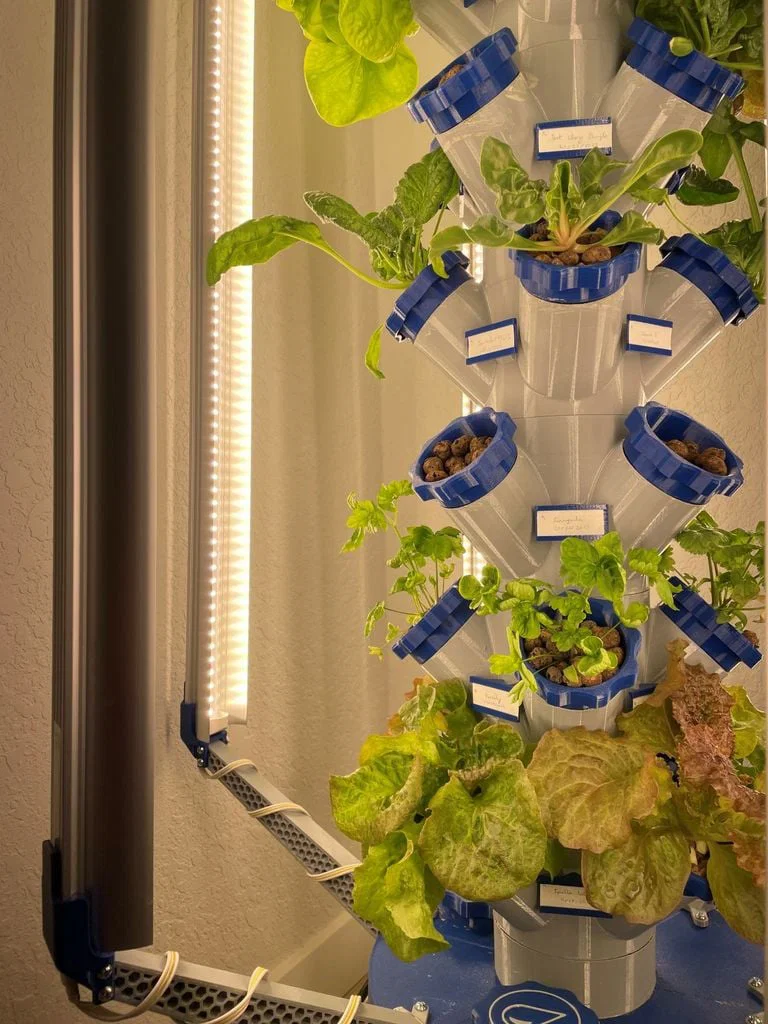

Tháp hiện đang hoạt động rất tốt với 8 module trồng 4-way và 3 miếng đệm (spacers). Tôi sử dụng máy bơm rất mạnh và hiện đang dùng 6 đèn LED grow light 42W để đảm bảo cây phát triển tốt nhất.

LƯU Ý QUAN TRỌNG!

Tôi đã phát hiện một số người rao bán file .STL trên Etsy. Xin hãy tôn trọng giấy phép CC. File này là miễn phí cho tất cả mọi người. Tôi sẽ theo dõi và có biện pháp đối với bất kỳ hành vi thương mại hóa nào từ dự án của mình.

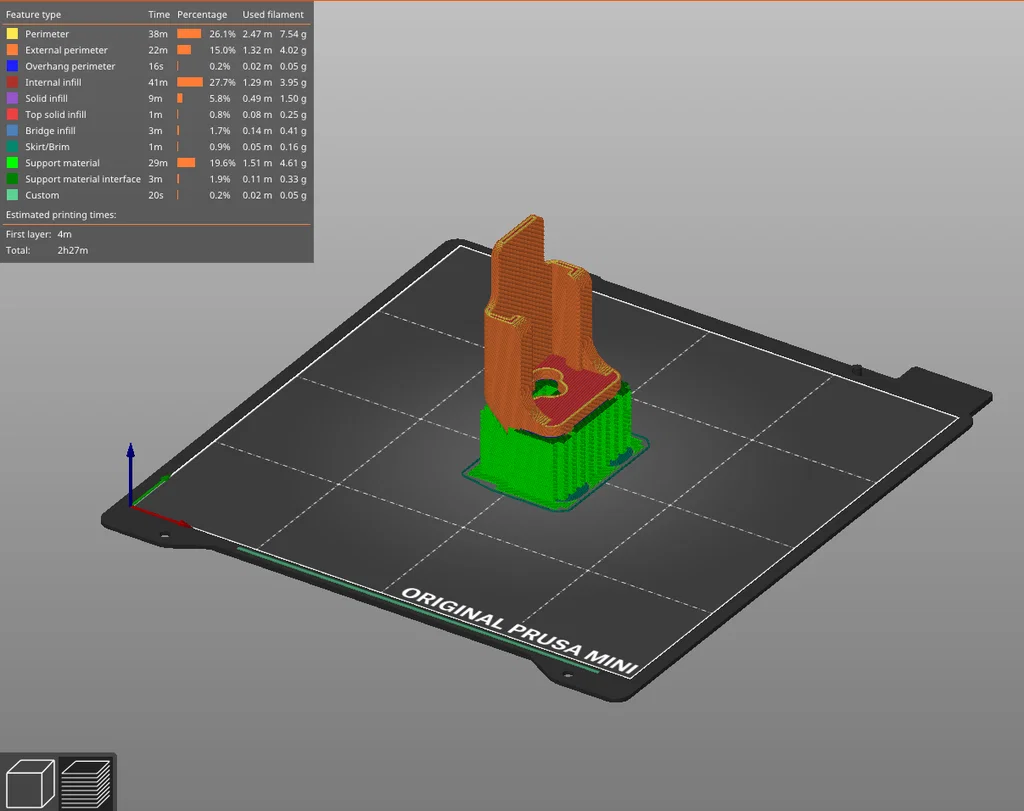

Khuyến nghị in ấn:

• Máy in: Prusa MINI+
• Nhựa: PETG
• Độ dày lớp in (Layer Height): 0.25mm
• Infill: 20% (riêng nắp và tay đỡ đèn nên dùng 50% để tăng độ cứng)

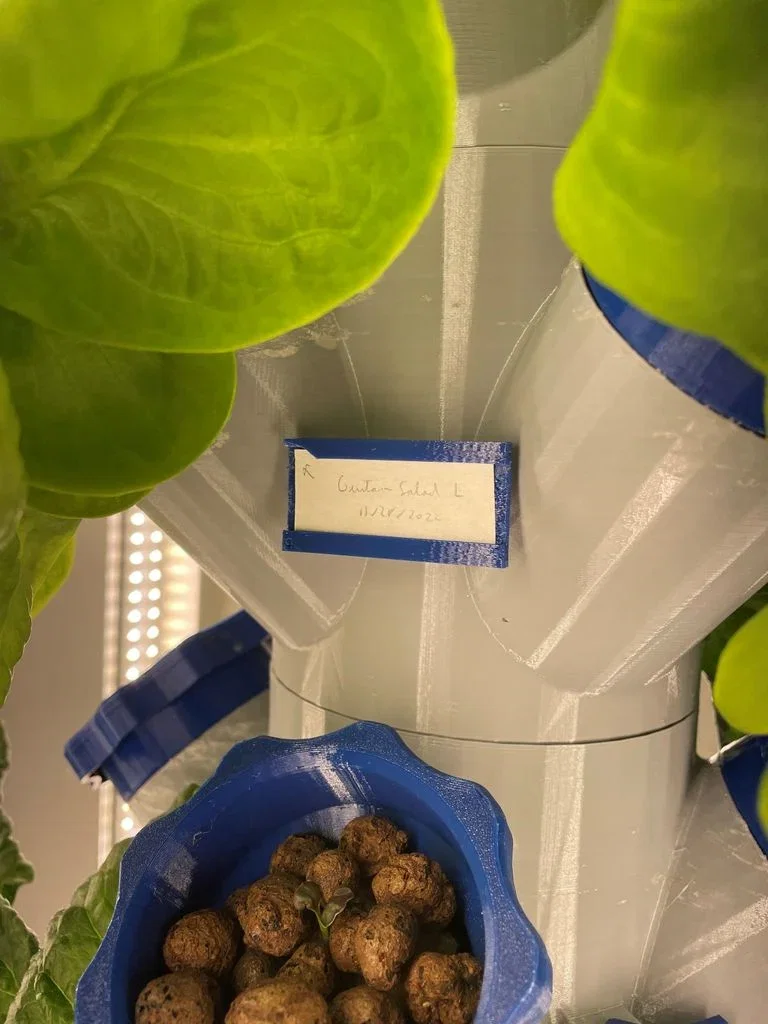

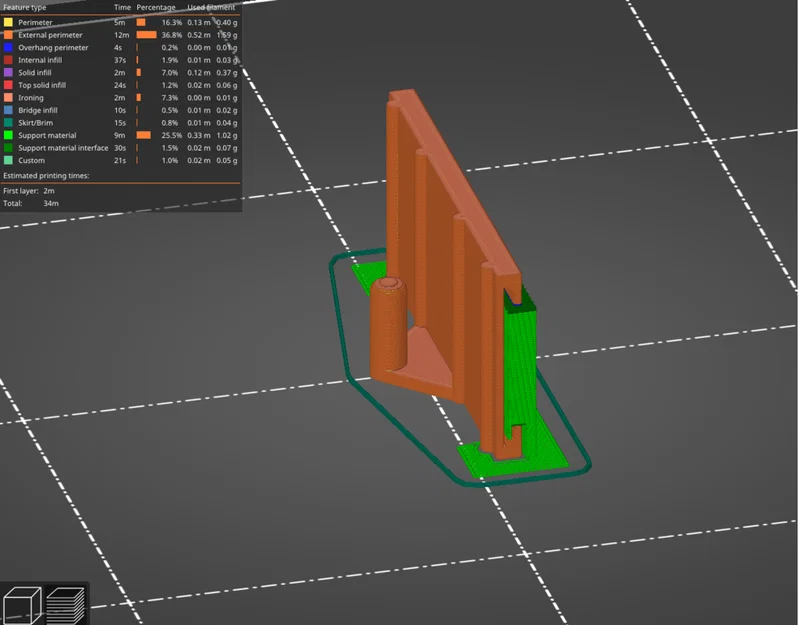

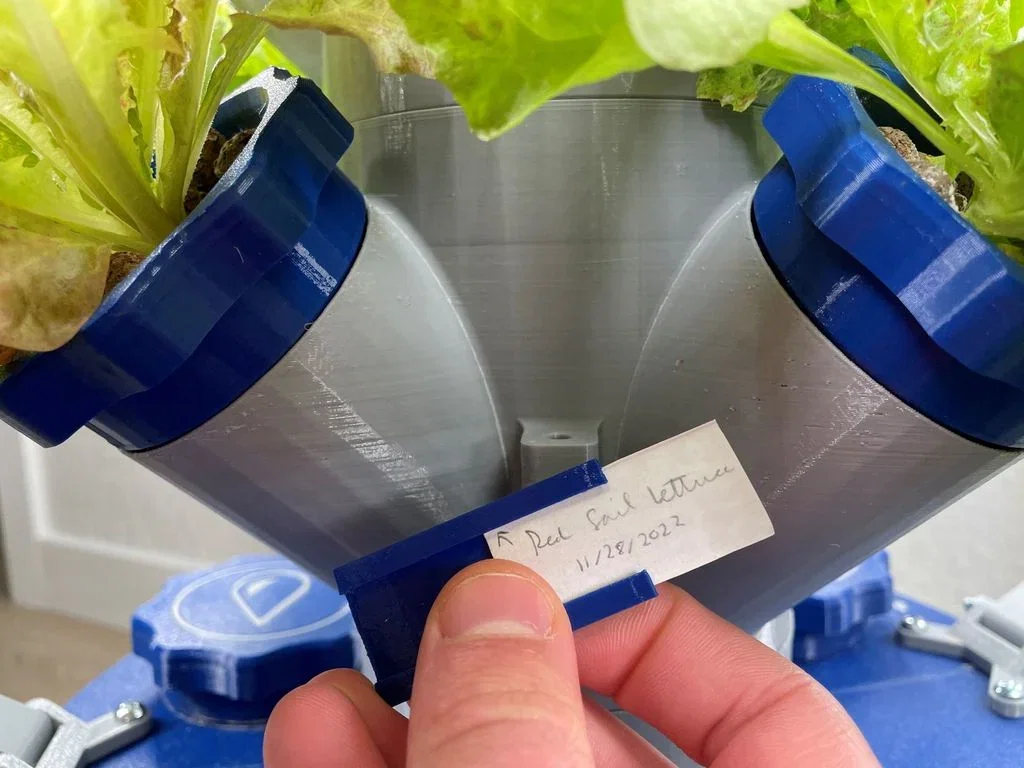

• Hỗ trợ (Supports): Không cần (trừ phần đầu tay đỡ đèn và tag holder)
• Perimeters: 3 lớp để đảm bảo kín nước và cứng cáp.

Danh sách linh kiện khuyến nghị:

Bạn có thể tìm mua các món sau trên Amazon (hoặc các sàn TMĐT tương đương):

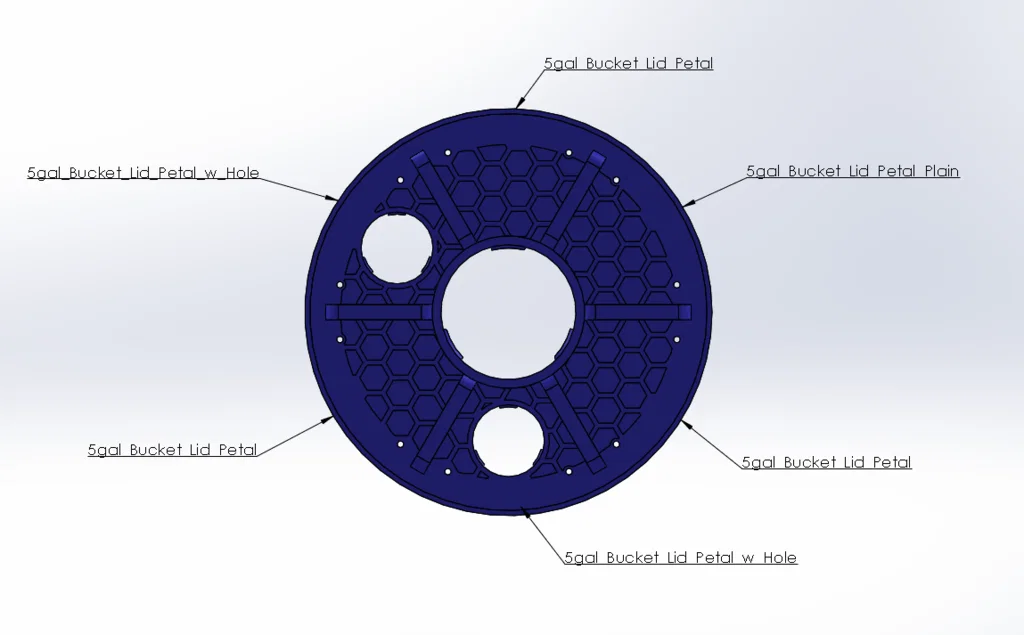

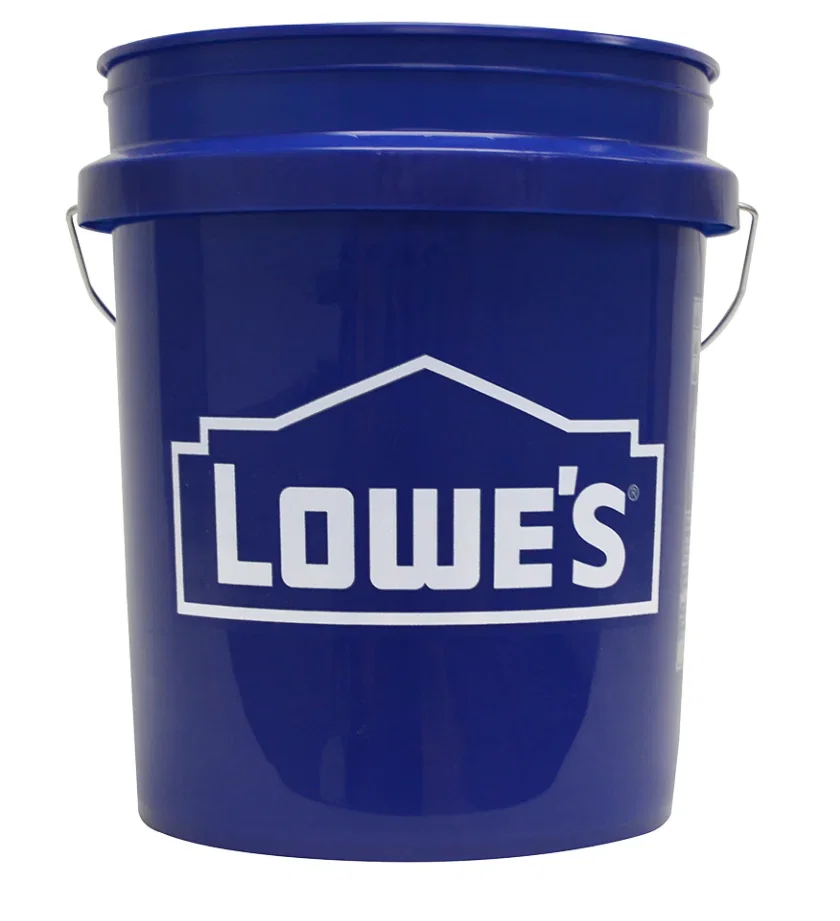

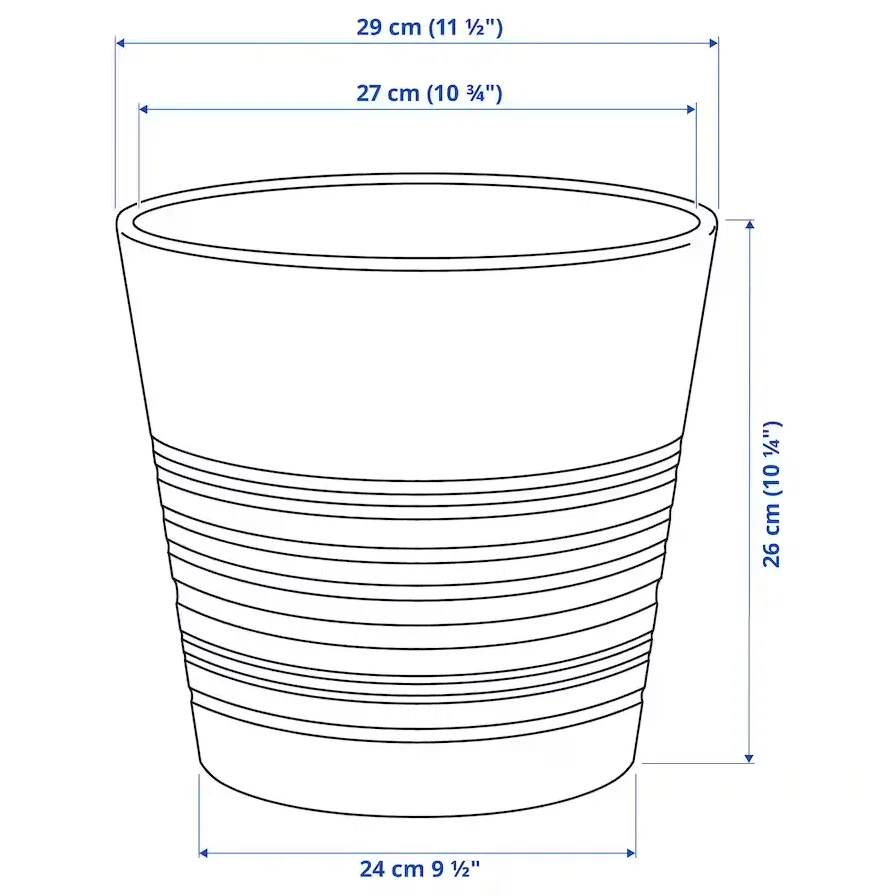

• Chậu IKEA MUSKOT (9 1/2") hoặc dùng nắp cho xô nhựa 5 gallon (20L).
• Bơm chìm EcoPlus 290 GPH (1098 LPH, 17W).
• Đèn LED Barrina T8 42W.
• Ổ cắm thông minh Kasa để hẹn giờ.
• Nhựa PETG (khuyên dùng vì bền hơn PLA).
• Bộ kiểm tra pH (pH Test Kit) và dung dịch điều chỉnh pH Up/Down.
• Viên đất nung (Clay Pebbles) và mút ươm Rockwool 1.5".

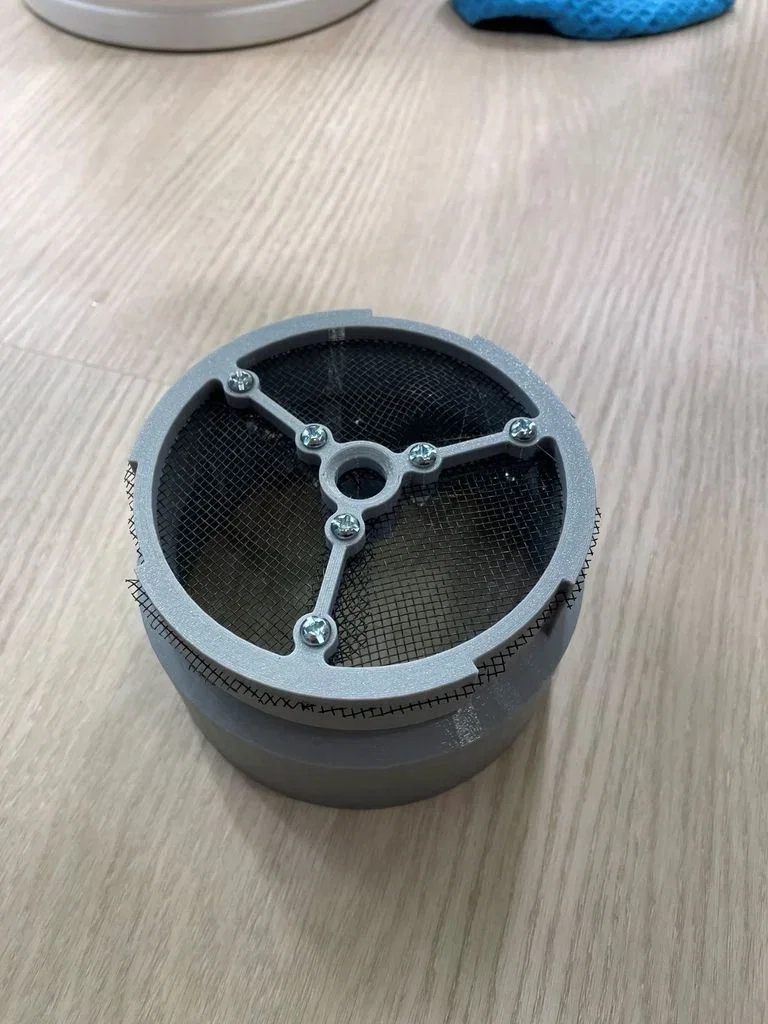

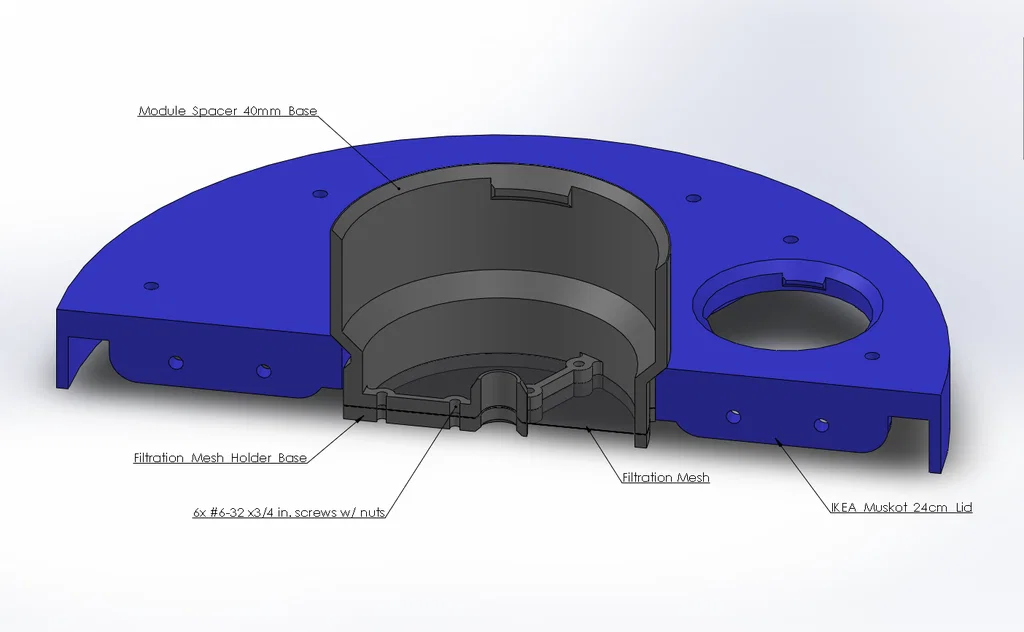

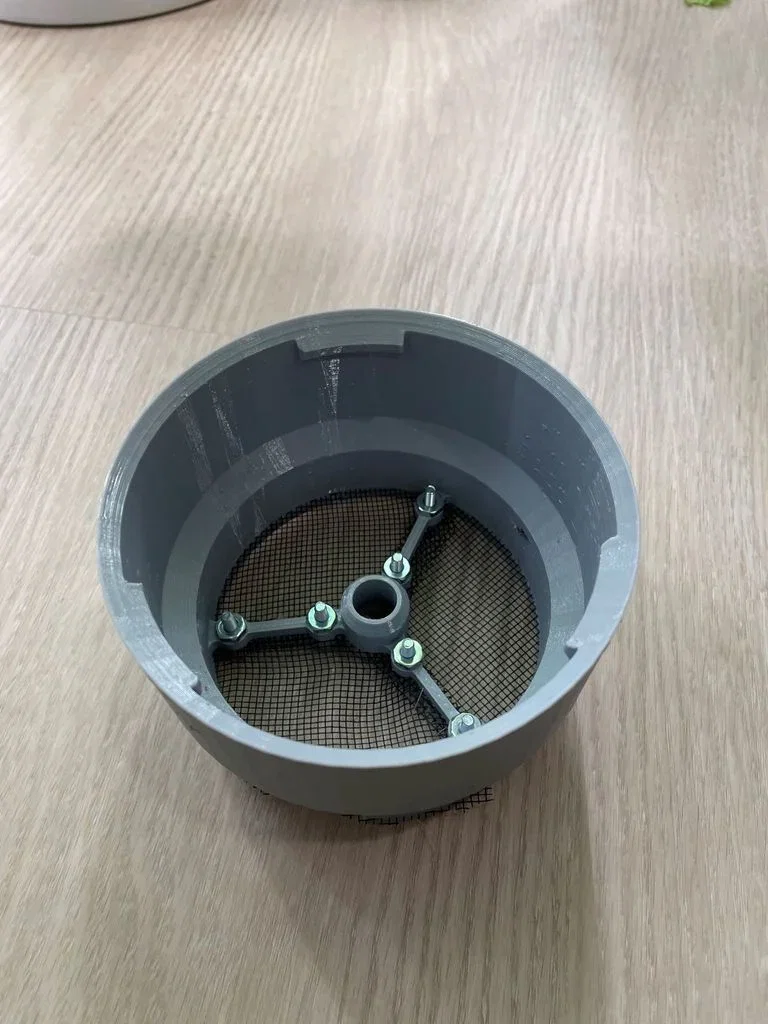

• Lưới lọc inox 80 mesh để chặn rễ cây và cặn bẩn.

(Vui lòng xem chi tiết danh sách ốc vít và hướng dẫn lắp đặt trong file gốc).
