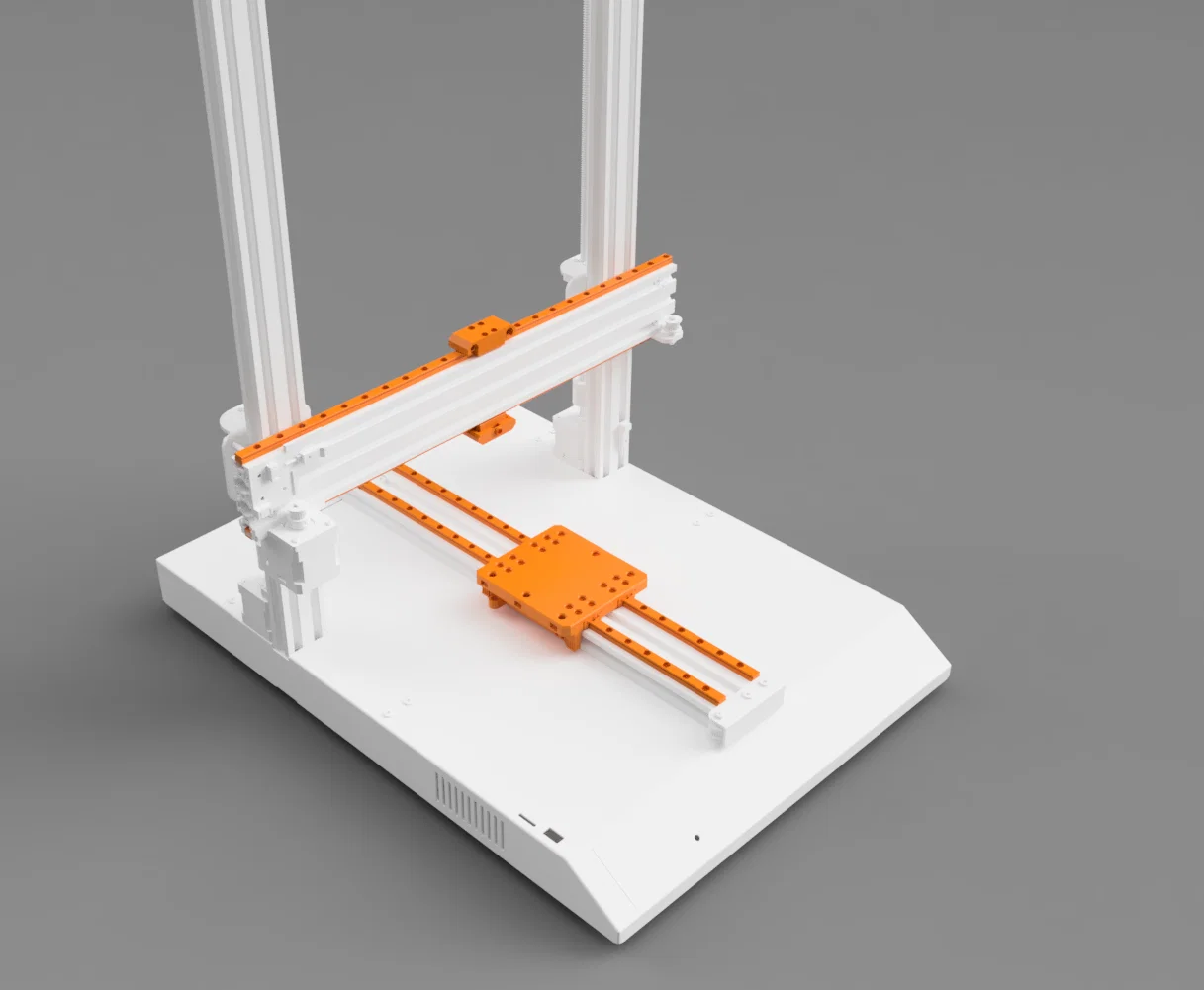

Rail trượt tuyến tính MGN9 cho Artillery Sidewinder X1/X2

Bạn sẽ cần 2 rail MGN9 dài 360mm cho trục X, 2 rail MGN9 dài 480mm cho trục Y và 6 block MGN9C:

https://s.click.aliexpress.com/e/_DDRpCQP

Bạn cũng sẽ cần một số ốc m3x8mm:

https://s.click.aliexpress.com/e/_DFWx7UR

T-nut M3:

https://s.click.aliexpress.com/e/_DeFwSBp

Ê-cu lục giác M5:

https://s.click.aliexpress.com/e/_DBcfmBt

Y-axis:

1. Trước tiên tháo sensor endstop của trục Y.
2. Bắt t-nut vào rail bằng ốc m3x8mm. Với trục Y nhớ canh vị trí các con ốc đang giữ thanh extrusion: nếu bị cấn thì tháo t-nut ở lỗ đó ra.
3. Đặt sensor endstop lên rail, gắn bằng một t-nut và ốc M3.
4. Trượt 4 carriage mgn9-c lên rail rồi đưa rail vào thanh extrusion của bed, chưa siết chặt ốc vội.
5. Đặt Y axis Bed Bracket lên các block và siết bằng 16 ốc m3x6. Di chuyển lên xuống dọc rail, kiểm tra block trượt mượt rồi siết chặt toàn bộ ốc ở gần các block.
6. Nhét 6 ê-cu lục giác M5 vào các rãnh ở hai bên.
7. Đặt aluminium bed bracket lên trên và siết bằng 6 ốc M5.
8. Bạn có thể cột dây đai (belt) bằng dây rút hoặc giữ bằng Belt Retainer.

X-axis:

1. Tương tự như trục Y, bắt 2 rail 360mm lên phía trên và phía dưới của thanh extrusion trục X bằng ốc M3 dài 6mm và t-nut.
2. Lắp ê-cu M5 vào block phía dưới.
3. Trượt các carriage mgn9-c lên rail và bắt block trên/dưới bằng 4 ốc M3x6mm.
4. Tái sử dụng spacer 7mm, ê-cu M5, ốc M5 dài 32mm ở phía trên và một ốc M5 dài 10mm ở phía dưới để cố định extruder bracket.
