Remix cụm quạt Ender 3 V2 (Satsana, BLTouch, quạt 4010 + 5015)

Mình đăng bản remix này theo yêu cầu của một bạn comment trên bài make của mình về mẫu lý tưởng "Satsana Duct Remix for Ender 3v2 - integrated BLTouch mount (4010 + 5015 fans)", kèm thêm các thay đổi sau:

• Thêm một thanh giằng (cross bar) nối giữa phần trước của ngàm BLTouch và thân chính để tăng độ cứng thêm một chút
• Thêm một phần khoét bên hông (side cutout) cạnh lỗ bắt V2 ngoài cùng bên phải

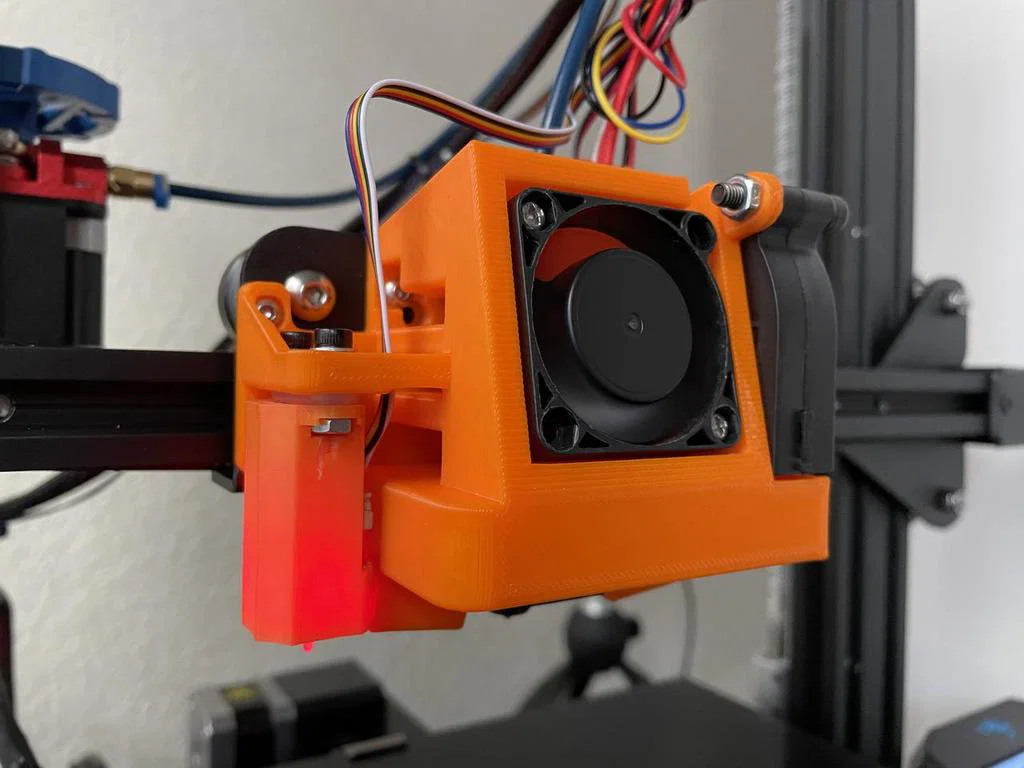

Mình cũng đóng và trám một phần cái lỗ hướng vào trong vốn không dùng (lỗ để bắt vít vào một lỗ trên các dòng Ender 3 không phải V2). Ngoài ra còn có các biến thể #6 và #8 đã chỉnh sửa của những BLTouch shroud này, nhưng đã khoét lỗ cho đai ốc M3, đúng như trong ảnh phía trên.

Cập nhật (2024-05-18): Mình đã thêm phiên bản v2 với một vài thay đổi bổ sung. Điểm buộc dây (tiedown point) bên trái của rãnh đi dây thẳng đứng đã được bỏ đi để chừa chỗ cho Creality Sprite SE direct drive extruder (điểm buộc dây bên phải vẫn còn dùng được). Và mình cũng chừa thêm không gian để đưa lục giác (hex key) vào lỗ bắt ngàm dành riêng cho E3v2 (lỗ trên cùng bên phải) dễ hơn. Các thay đổi này tương thích ngược với thiết kế trước đó, nhưng mình vẫn upload thành v2 cho chắc.

Mình thiết kế cái này như thế nào

• Tinkercad source (v1)
• Tinkercad source (v2)

Category: 3D Printer Parts
