Bộ Hub 6-vào-1 cho máy in 3D tích hợp cảm biến sợi nhựa

Hub chuyển đổi sợi nhựa 6-vào-1 tích hợp cảm biến thông minh

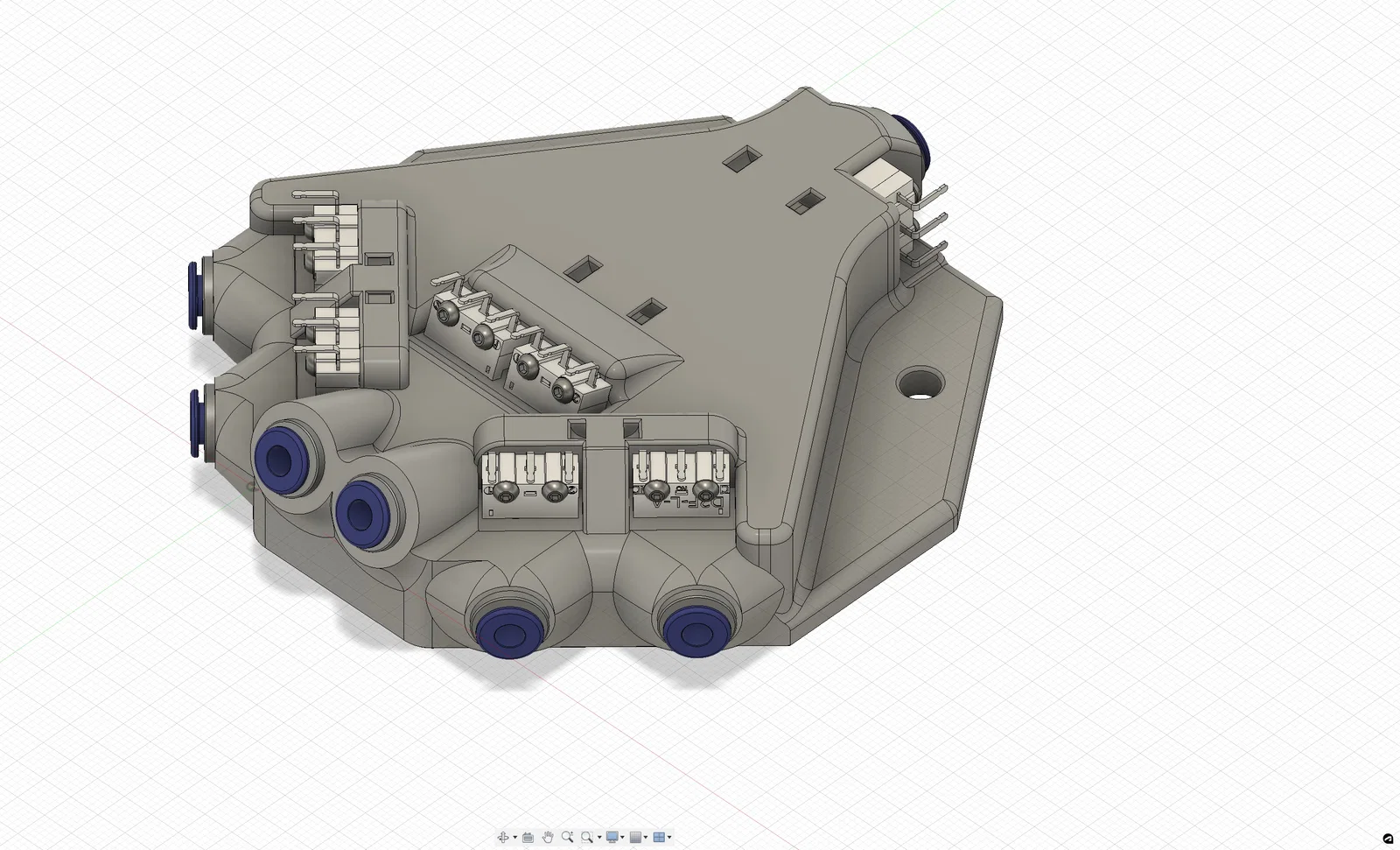

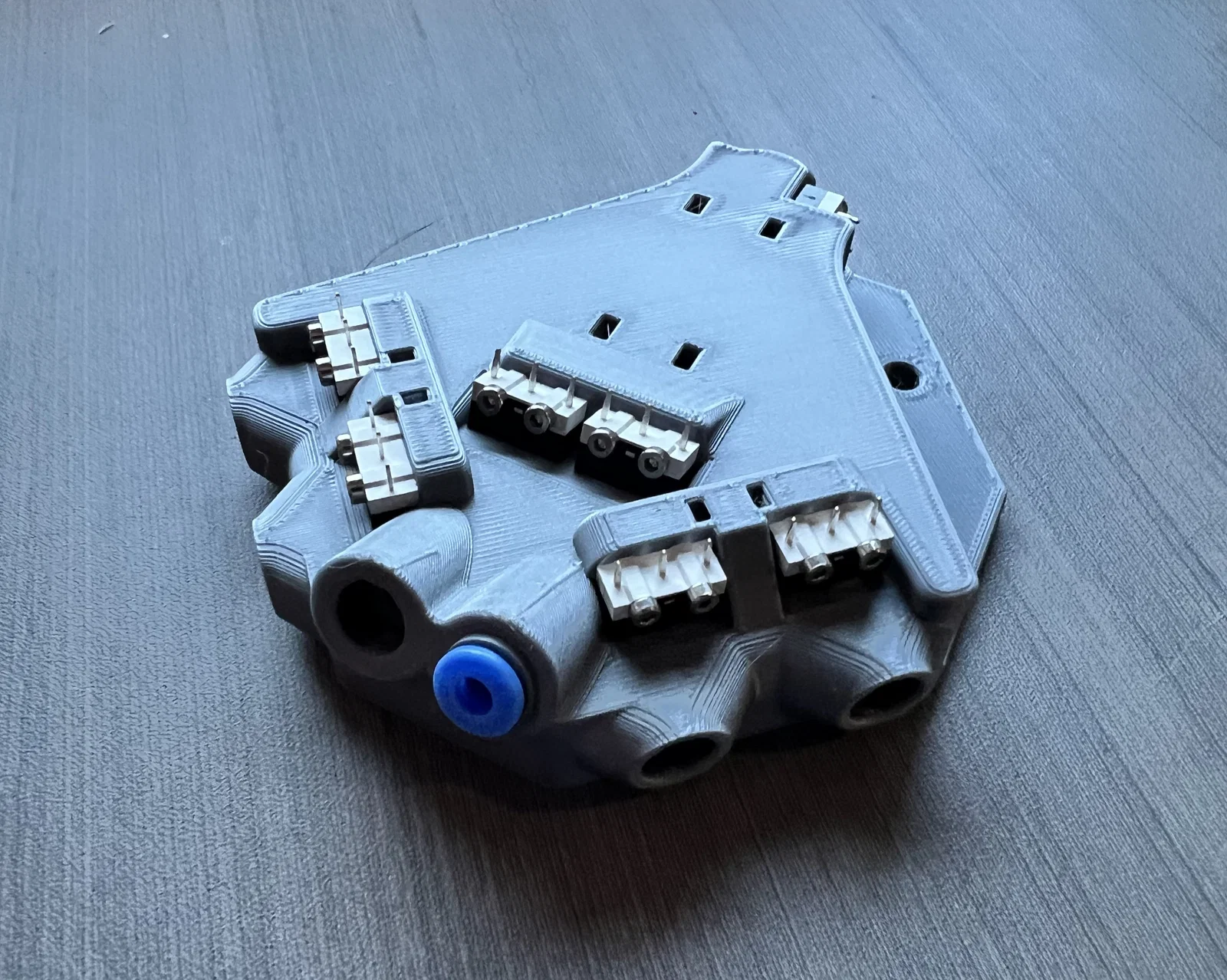

Đối với những ai đang vận hành các hệ thống máy in 3D đa vật liệu hoặc sử dụng bộ chuyển đổi sợi nhựa (filament hub) tự chế, việc kiểm soát trạng thái sợi nhựa là vô cùng quan trọng. Mẫu 6-1 Filament Hub này là một phiên bản cải tiến (remix) đột phá, được thiết kế chuyên biệt để tích hợp thêm hệ thống cảm biến nhận diện sợi nhựa trực tiếp vào bộ hub. Thay vì chỉ đơn thuần là một đầu nối, thiết bị này giúp bạn theo dõi thời gian thực sự hiện diện của sợi nhựa tại mỗi đầu vào, giảm thiểu tối đa rủi ro in lỗi do hết nhựa giữa chừng hoặc kẹt sợi.

Thiết kế của hub này cho phép gom 6 đường sợi nhựa vào một đầu ra duy nhất, tạo sự gọn gàng và ổn định cho hệ thống cấp nhựa của máy in. Việc tích hợp microswitch trực tiếp vào từng khe dẫn giúp hệ thống điều khiển của máy in nhận biết chính xác khi nào sợi nhựa đi qua, mang lại độ tin cậy cực cao cho những dự án in 3D dài ngày. Đây là giải pháp nâng cấp tuyệt vời giúp hệ thống máy in của bạn hoạt động chuyên nghiệp hơn, tương đương với các dòng máy cao cấp thương mại trên thị trường.

Để lắp ráp hoàn chỉnh bộ hub thông minh này, bạn sẽ cần chuẩn bị một số linh kiện cơ bản sau:

• 7 microswitch loại Omoron D2F-01F hoặc các loại tương đương để đảm bảo độ nhạy.
• 7 viên bi thép (ball bearing) kích thước 5mm giúp chuyển động của sợi nhựa mượt mà qua cảm biến.
• 7 đầu nối ECAS (lưu ý cần tháo bỏ phần gioăng cao su bên trong trước khi lắp).
• 14 vít M2x10mm để cố định chắc chắn các cảm biến vào thân vỏ đã in 3D.

Lưu ý khi in 3D: Bạn nên ưu tiên in bằng vật liệu PETG hoặc ABS để đảm bảo độ cứng cáp và khả năng chịu nhiệt tốt vì bộ phận này nằm gần khu vực máy in. Hãy thiết lập độ dày tường (wall loops) từ 3-4 lớp và mật độ in (infill) khoảng 40% để đảm bảo độ bền cơ học cho các chi tiết kẹp cảm biến. Khi in, hãy chú ý các phần nhô ra (overhang) tại các cổng ECAS, có thể cần thêm support (giá đỡ) nhẹ để bề mặt lỗ cắm được mịn màng nhất, đảm bảo sợi nhựa không bị vướng khi nạp vào máy.
