Vỏ bàn phím tách đôi Ferris Sweep magnetic case v2

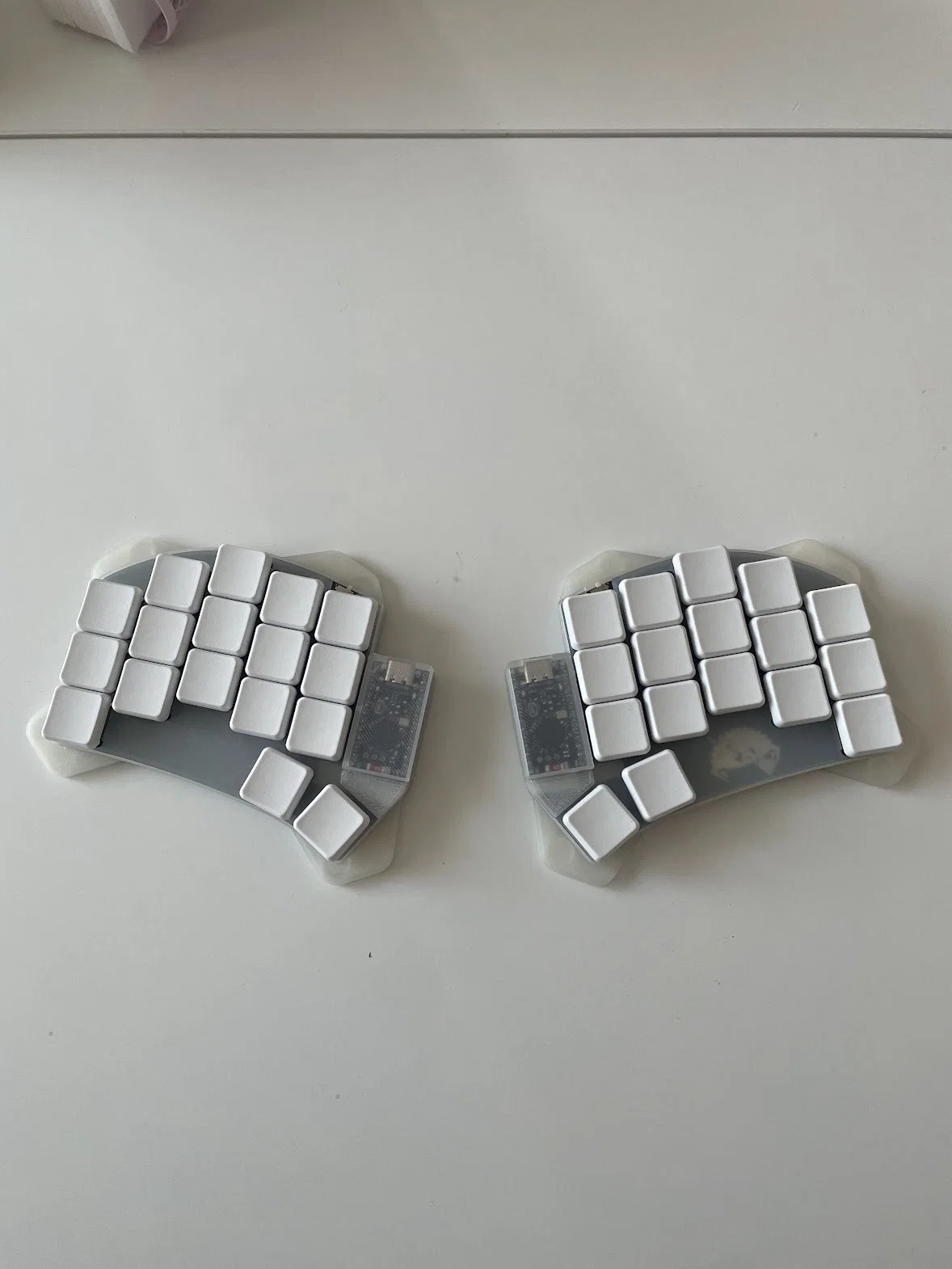

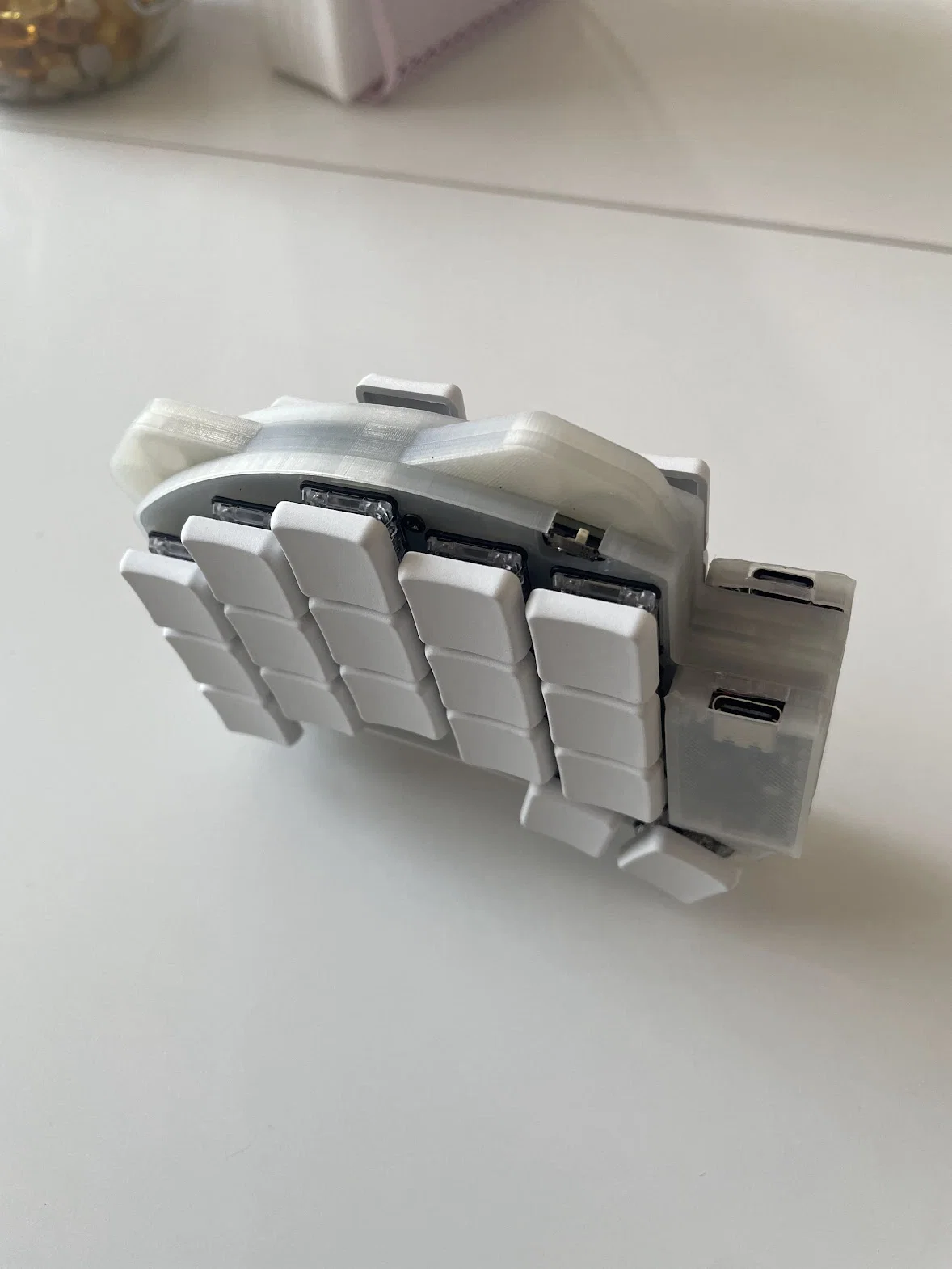

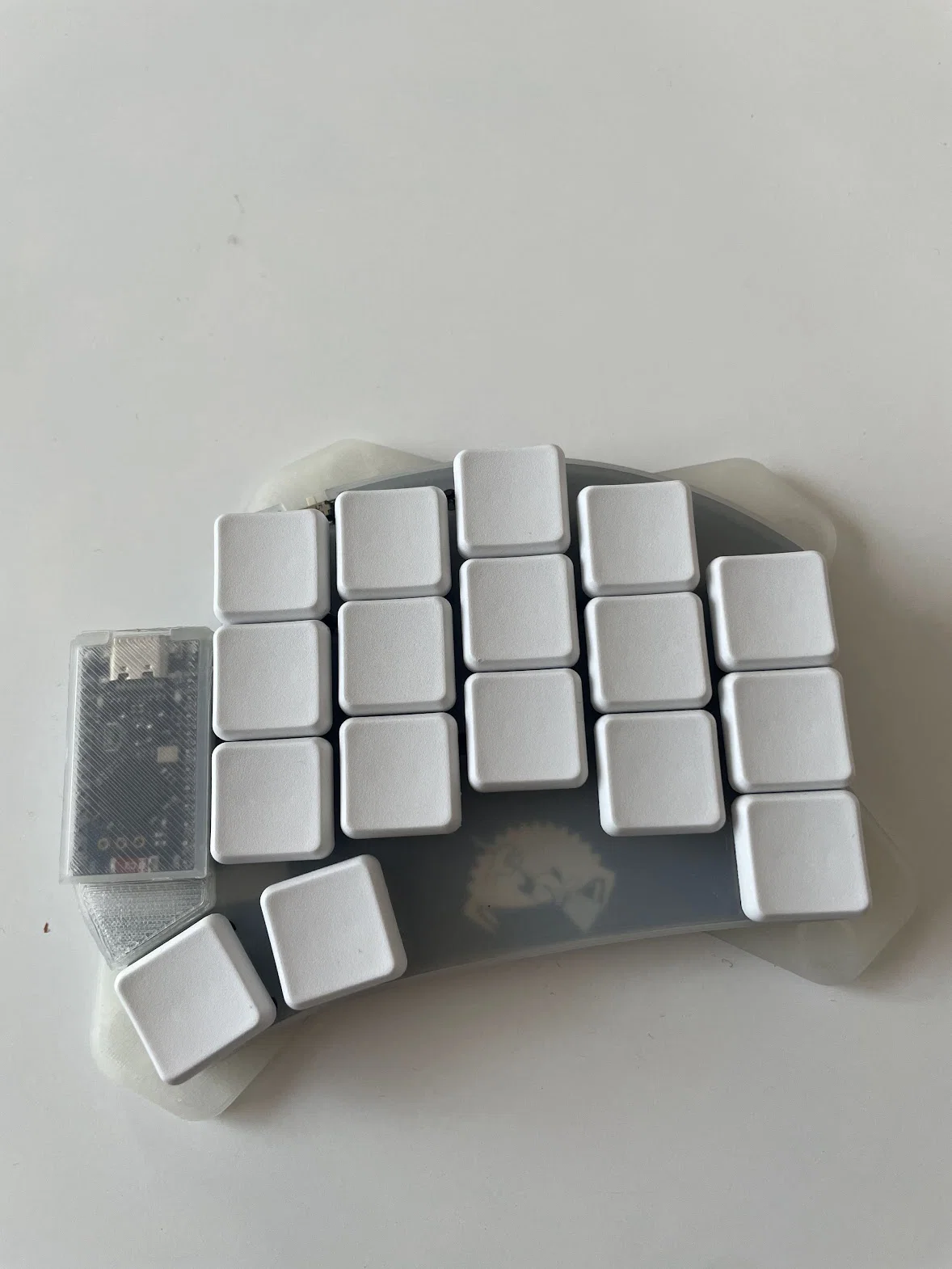

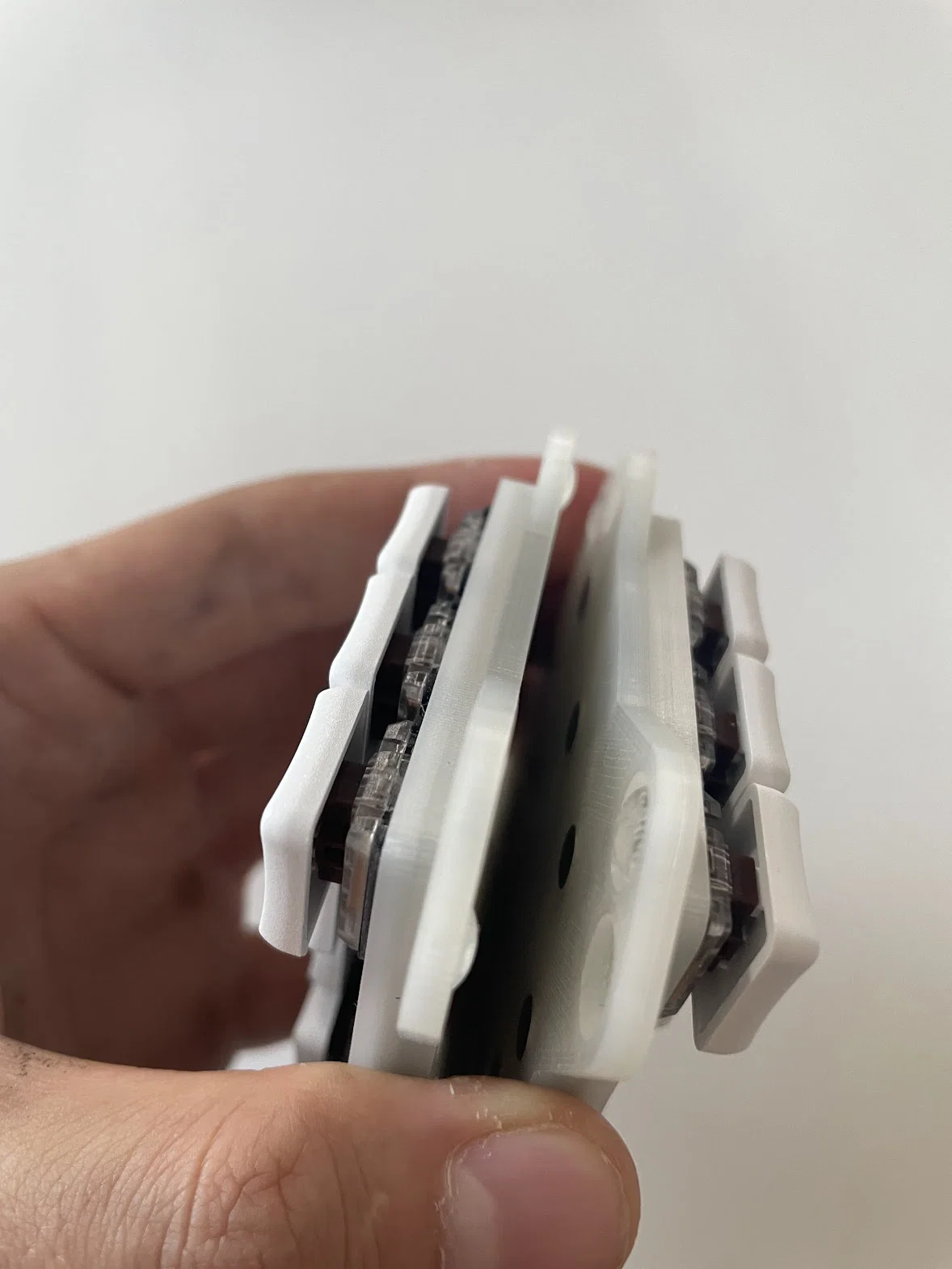

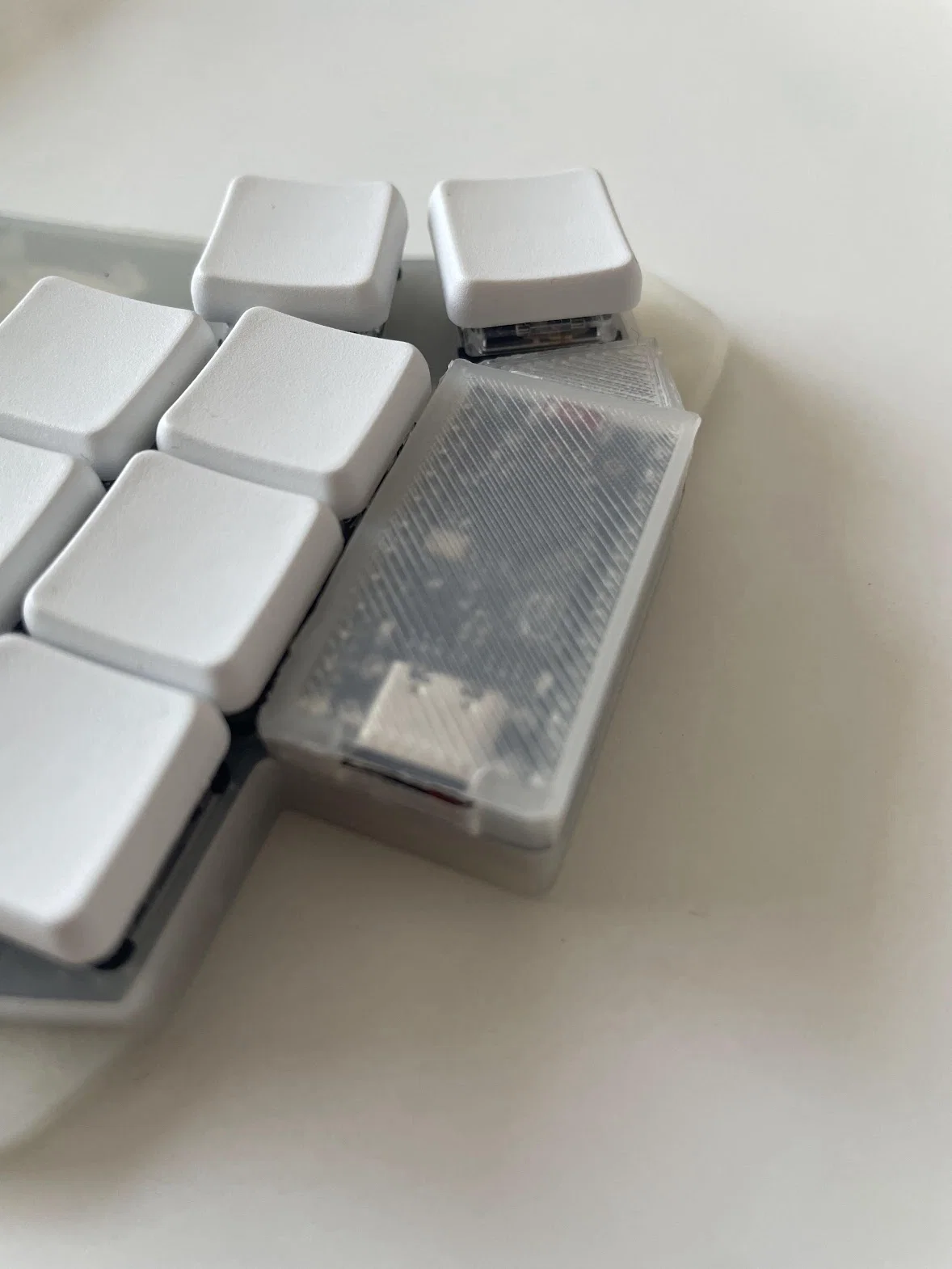

Case cho bản build wireless của Ferris Sweep Half Swept, cho phép bạn “snap” hai nửa lại với nhau rồi bỏ vô túi. Bộ này gồm bottom case, middle plate và controller cover. Controller cover được đặt cao hơn để chừa chỗ cho pin nằm dưới controller. Phần feet được dời ra ngoài viền chính để bàn phím đứng vững hơn. Mỗi “foot” có 2 lỗ, để bạn kẹp hai bên lại mà không bị hở khe ở giữa. Chỉ có thể thao tác được power switch (không có nút reset). Controller cover được giữ bằng ma sát nên dung sai rất thấp, vì vậy khả năng cao bạn sẽ phải chỉnh lại nếu bạn không dùng controller AliExpress SuperMini NRF52840. PCB và bottom case có khe hở 0.2mm và được bắt bằng ốc. Lúc đầu mình để khe 0mm, nhưng như vậy bottom case bị nở (cong) và sẽ tạo ra khe hở khi bạn úp hai case lưng vào nhau.

Quan trọng: case này có thể không hợp với các phiên bản sweep khác vì mỗi phiên bản sweep có thể có kiểu vát/cắt cạnh khác nhau.

BOM

Để build đầy đủ bạn sẽ cần các món sau:

• M2*3*3.5 x8 threaded inserts
• M2*8 x6 và M2*6 x2 screws (dùng ốc dài hơn ở chỗ switch nằm quá sát)

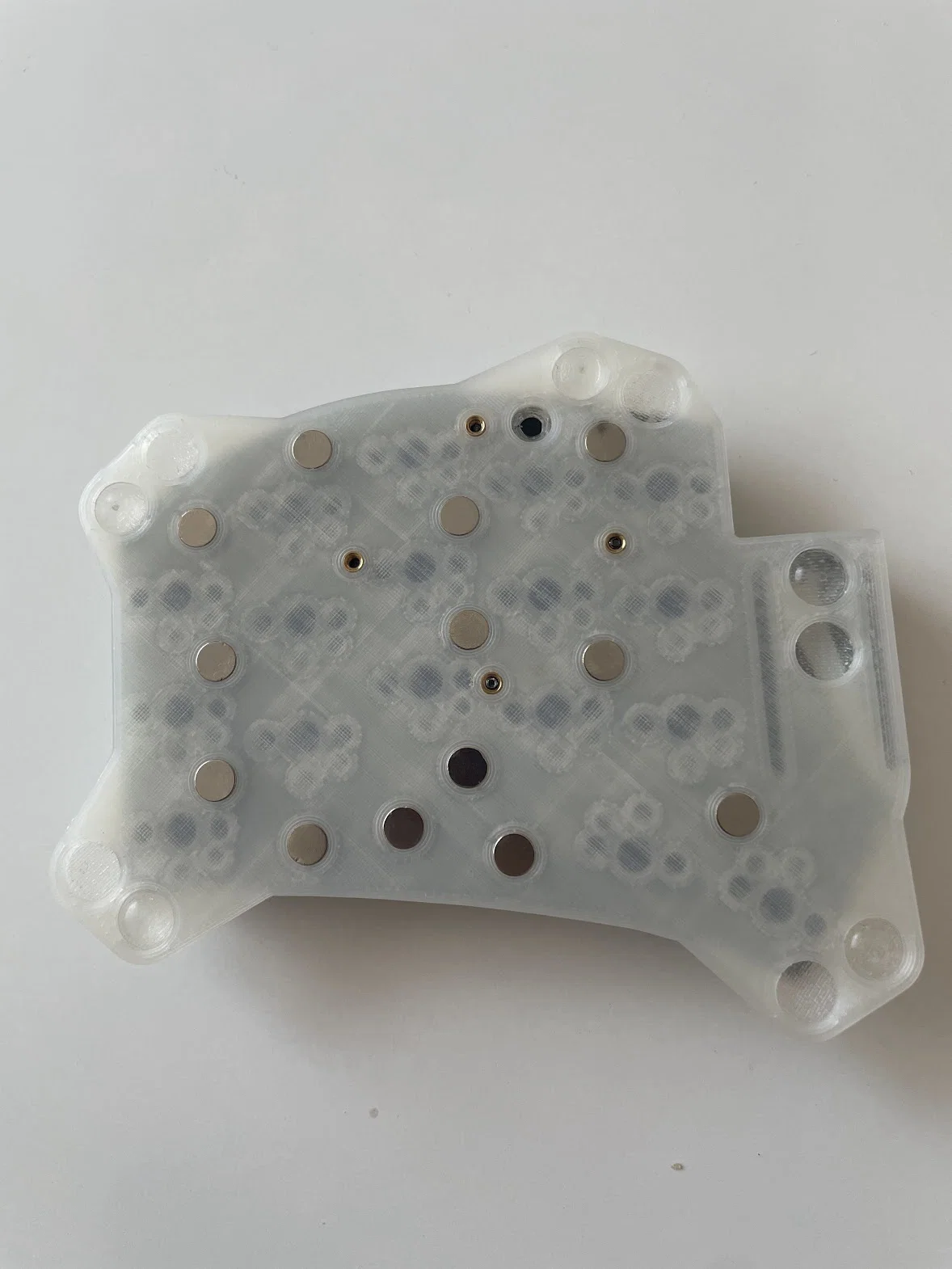

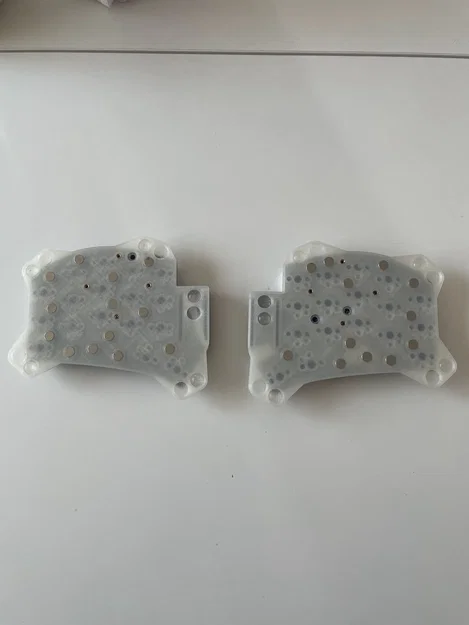

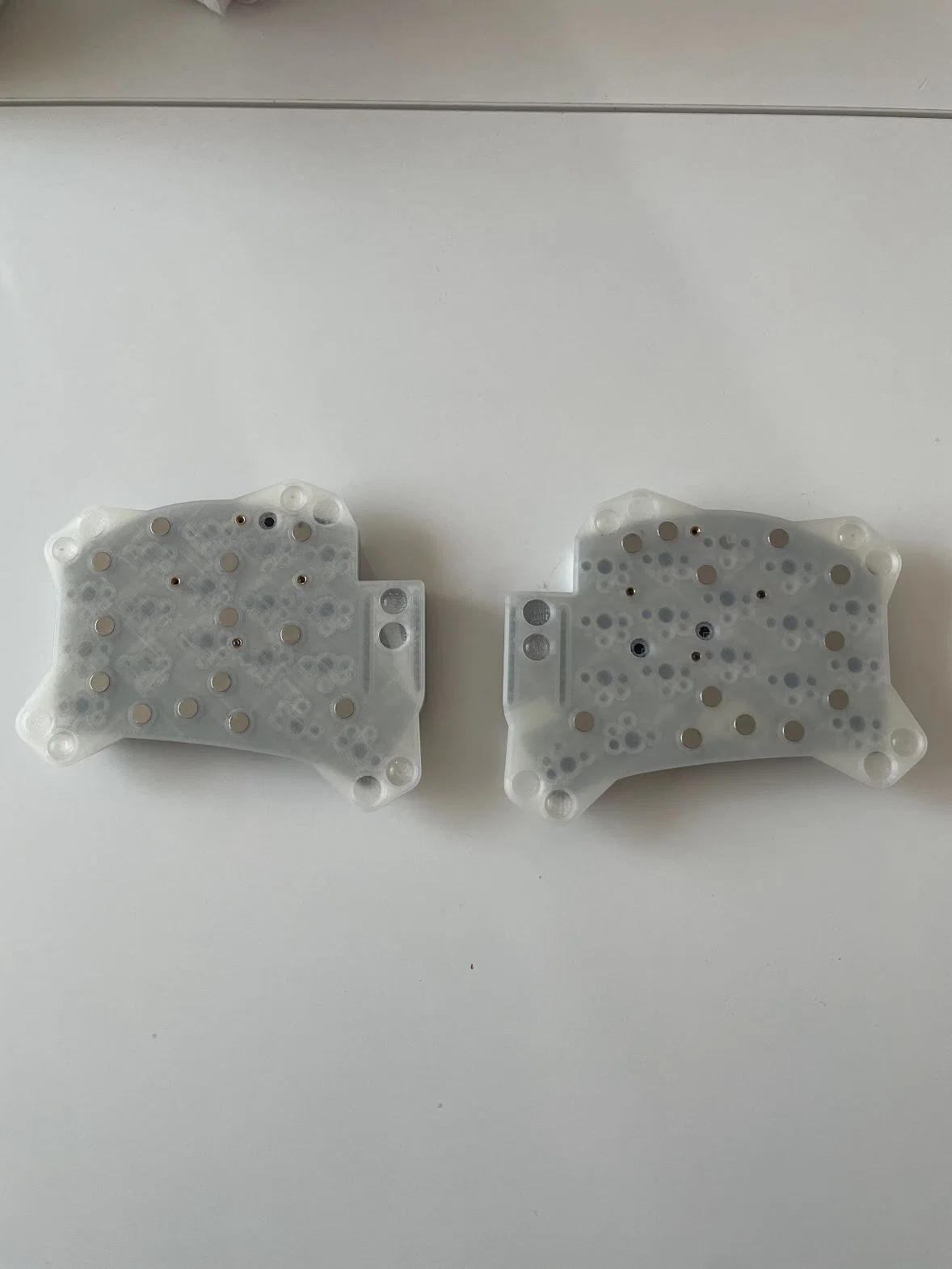

• 6mm*2mm x24 magnets (bạn có thể gắn bao nhiêu cũng được để chỉnh lực hút và tổng trọng lượng; trường hợp của mình 4 viên mỗi bên là đủ chắc)
• 8mm bumpons x10

Technical Details

• Case Height: 7mm
• Case Length: 120 mm
• Case Width: 102mm
• Wall Thickness: 0.8mm
• Bottom Thickness: 3mm

Print Settings

• Infill: 100% nếu bạn muốn middleplates trong hơn
• Perimeters: 0
• Layer height: 0.1mm
• Supports: none
• Lưu ý khi import: vách mỏng nhất là 0.4mm (phần controller cover dưới cổng USB-C) nên có thể không in được trên mọi máy. Trên Prusa MK3S+ thì mình in ok.

Mình làm trên Onshape, chắc bạn có thể truy cập source ở đây: https://cad.onshape.com/documents/ce523b442d3f81aa2a40e0bb/w/2808f9cff25120d17c1935be/e/2916723de1d3310cb006c1d3?renderMode=0&uiState=6633f238660e4a2a5b905706
