Optimus Prime biến hình (in 1 lần nguyên khối, không cần support)

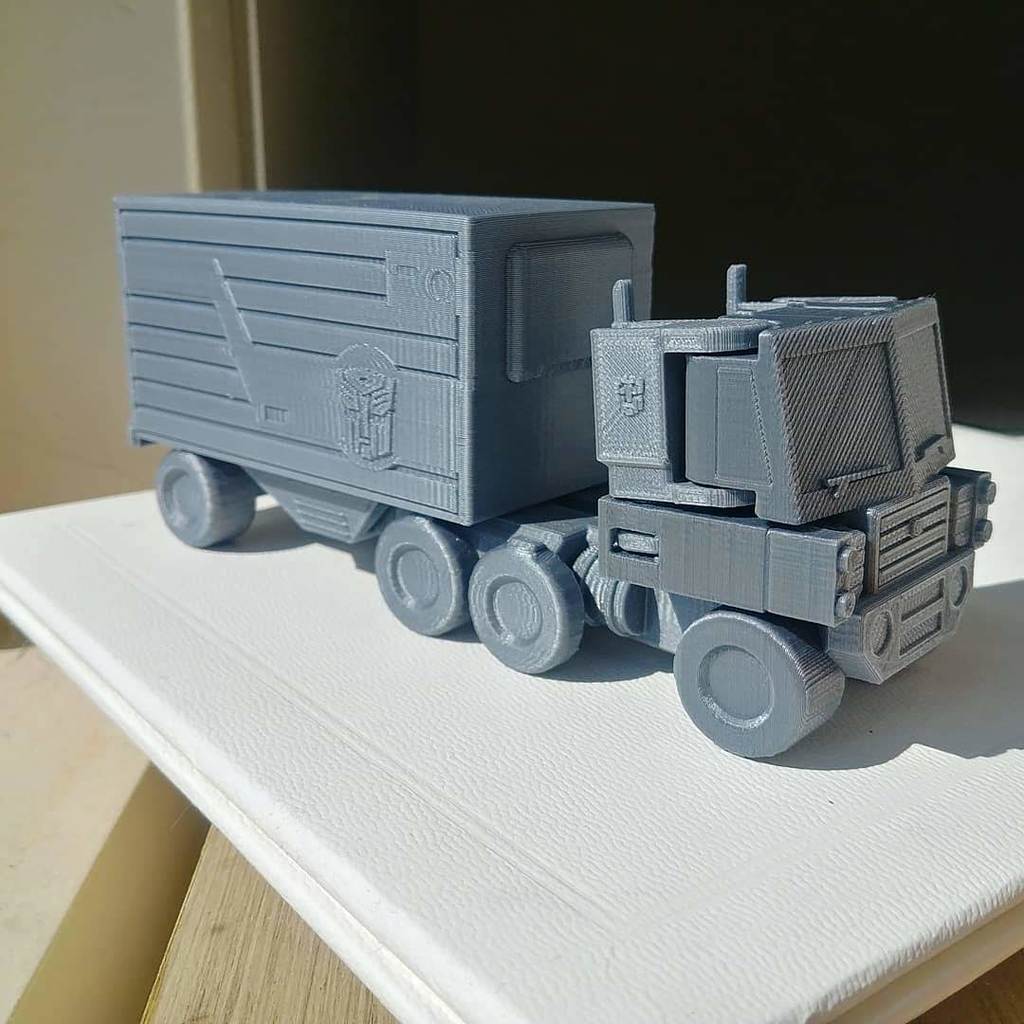

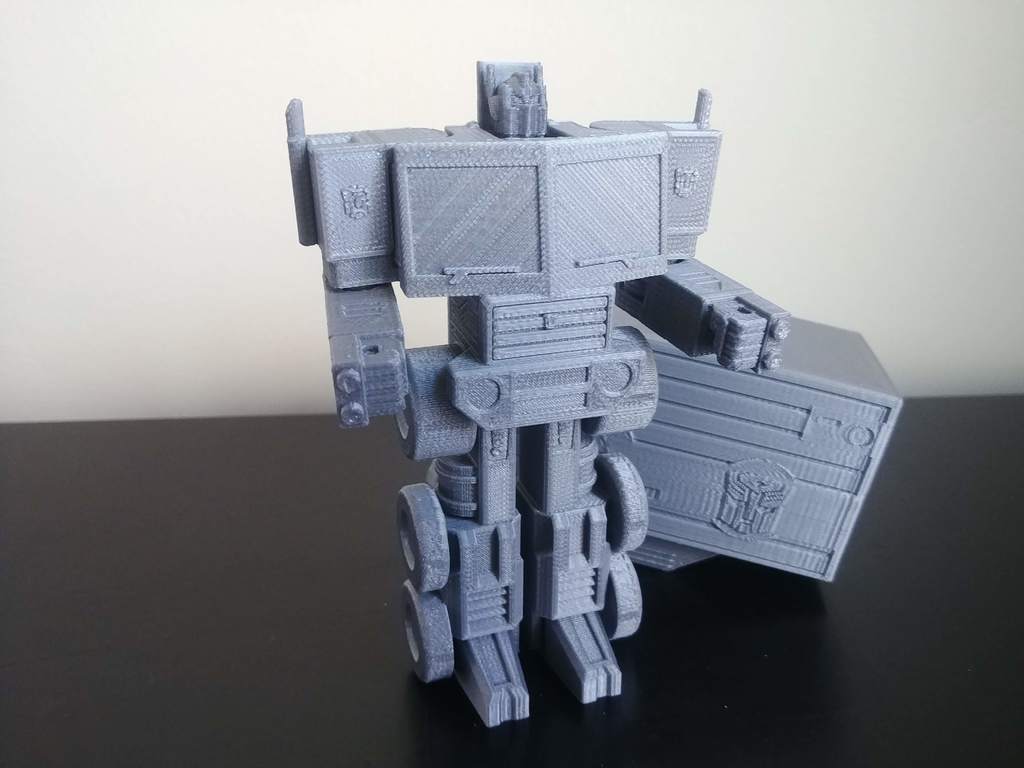

Đây là mô hình Optimus Prime có thể biến hình, in được một lần ra nguyên khối. Không cần lắp ráp! Mô hình cao hơn 5 inch và có kèm rơ-moóc khi ở chế độ xe tải (không bao gồm “subspace storage”). In không cần support. Nhờ vậy khâu vệ sinh thành phẩm rất nhẹ nhàng, và bạn có thể biến hình ngay khi vừa lấy khỏi build plate! Nhìn chung mình rất hài lòng với kết quả này. Mình cũng có làm một mẫu Megatron biến hình cho ai muốn sưu tầm thêm phe Decepticons nữa! https://www.thingiverse.com/thing:3651676

Xem thêm vài mẫu transformer in 3D khác: https://www.thingiverse.com/dabombdiggity/collections/transformers

Print Settings

Printer Brand:

Dremel Digilab

Printer:

3D40

Rafts:

No

Supports:

No

Resolution:

.2 mm

Infill:

Gradual

Notes:

Hai file bạn cần in cho mẫu này là Prime_assembly_thingiverse.stl và Prime_trailer_thingiverse.stl. Bạn có thể thả thẳng vào slicer rồi gửi qua máy in 3D.

Mình in phần trailer ở layer height .3 mm cho nhanh. Độ phân giải in không quá quan trọng với trailer vì nó không có chi tiết chuyển động. Riêng Optimus Prime thì cần độ chính xác khá cao, nếu không các khớp có thể bị dính (fuse). Mình in Optimus ở layer height .2 mm, tốc độ in khoảng 60mm/s và travel speed 120mm/s, với extruder ở 120 độ.

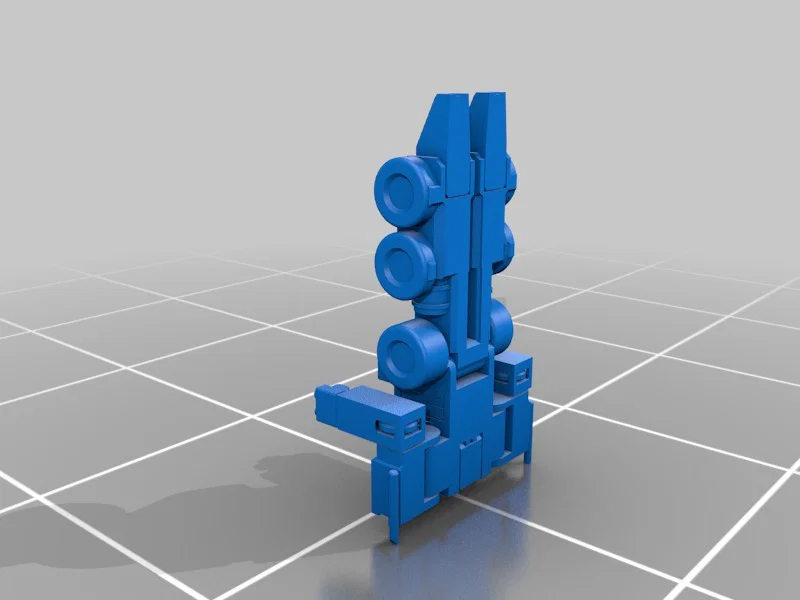

Optimus cần được xoay lại tư thế sao cho phần lưng nằm trên build plate. Ngoài ra, nhiều khả năng bạn sẽ cần scale lên 1000% trong slicer.

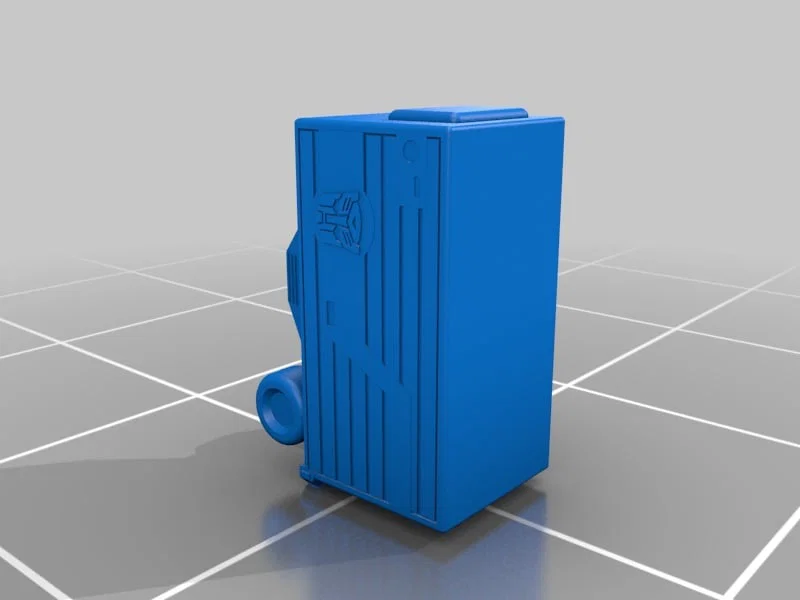

Trailer cần được xoay úp xuống trong slicer và cũng có thể sẽ cần scale lên 1000%.

How I Designed This

Mình làm qua ba lần lặp (iterations) để tất cả các khớp hoạt động đúng. Phần lớn thiết kế dựa trên đồ chơi G1 nguyên bản.

Nếu bạn muốn custom Optimus của mình, mình có kèm các file cho từng bộ phận riêng lẻ (các phần có chữ MIR là phía bên phải). Đây là các file Autodesk .ipt và .iam.

(Originally published on Thingiverse March 11, 2019)
