Sửa đầu vòi tưới vườn 3/4 inch

Bộ phận ¾ inch bản gốc của mildot không vừa với cái vòi mà mình muốn gắn (phần insert/đầu male bị quá nhỏ và cái nut lại quá to). Cái vòi trong trường hợp này có đường kính ngoài 1 inch, và đường kính trong ¾ inch, với các gân xoắn (spiral ribbing) được đúc sẵn ở lớp lót bên trong.

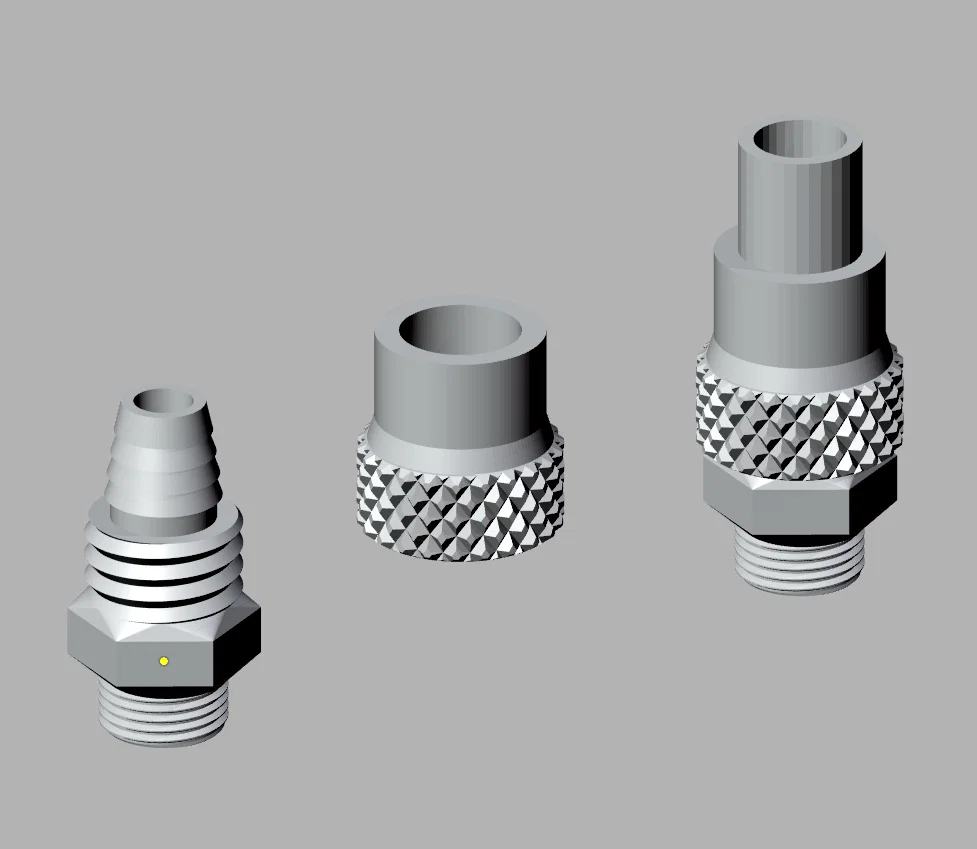

Trong quá trình làm, mình vẽ lại các chi tiết ở độ phân giải cao hơn nhiều, và cũng cắt ngắn phần chóp của bề mặt knurled trên clamp nut để khỏi làm đau tay.

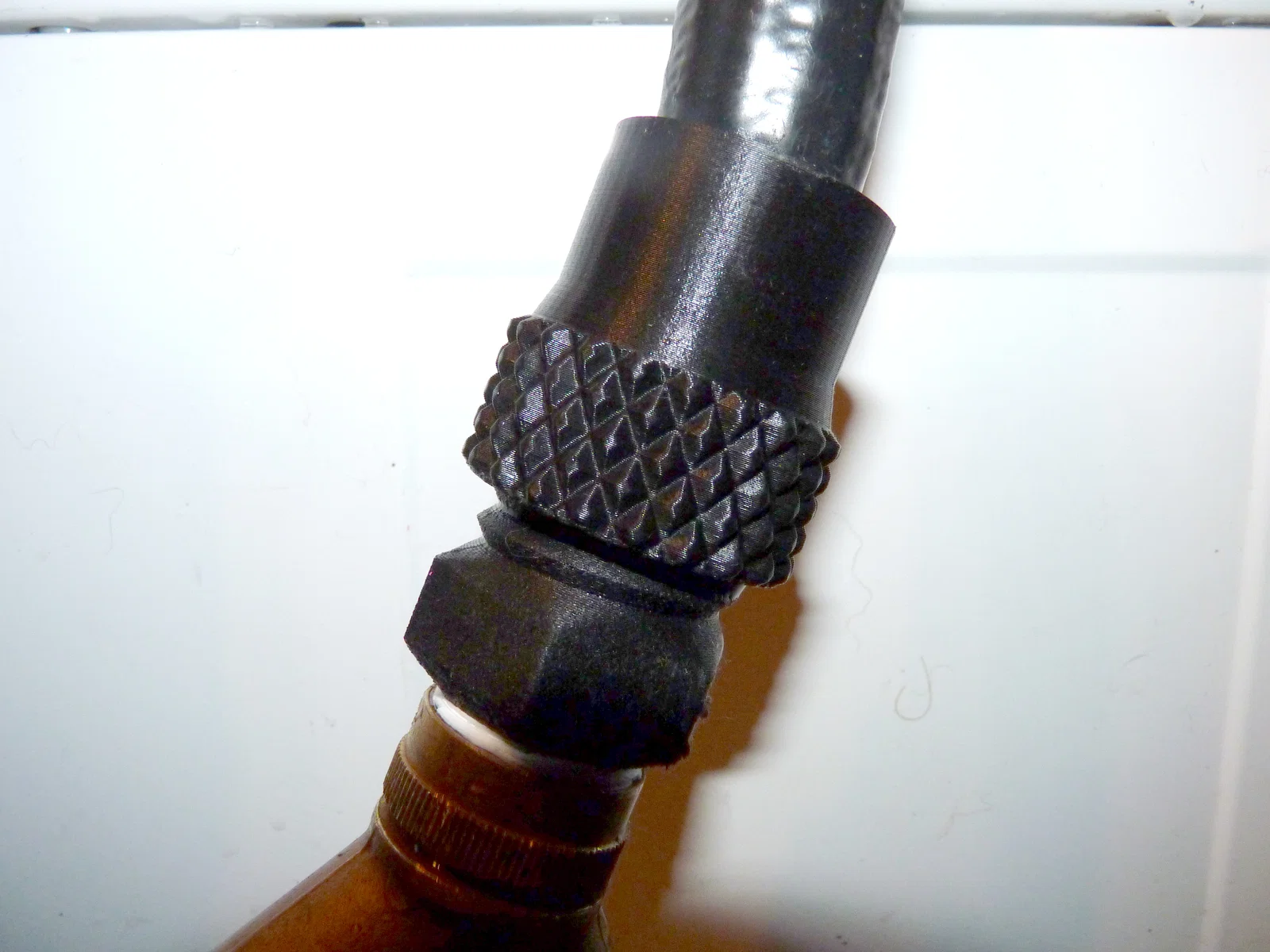

Cắt gọn phần đầu nối bị gãy, luồn “clamp nut” vào ống (đầu trơn vào trước) rồi đẩy lùi vào trong vài inch, sau đó ấn miếng “end” của vòi vào trong ống. Nhỏ vài giọt dầu an toàn cho nhựa (plastic-safe oil) lên ren của clamp và ren của đầu ống, rồi đẩy clamp nut lên và vặn vào miếng end.

Vì đường kính nhỏ và thành tương đối mỏng, mình khuyên nên dùng profile in “khỏe” nhất của bạn (ví dụ: nhiều walls, infill dày, nhiệt cao hơn bình thường, bạn hiểu ý rồi đó). Với phần “end”, nên dùng filament bền/độ dai cao nhất. Mình chọn Atomic carbon fibre Nuclear Nylon. Thực ra clamp nut mới là phần tạo phần lớn độ cứng cho cả cụm, nhưng cũng không nên để rủi ro làm gãy miếng “end” trước khi siết nut đủ lực. Clamp nut ít giòn hơn vì nó dày, nên PLA thường chắc cũng ổn, dù mình dùng Atomic carbon fibre PETG.

Mình cũng khuyên quấn thêm pipe tape lên phần ren của fitting, nhưng nói thật thì mình cũng quấn cả trên fitting kim loại mới tinh nữa. :-)

Miếng end/insert có độ khít *rất* cao. Chuẩn bị tinh thần phải dùng sức. Clamp nut thì lúc đầu sẽ “bình thường” hơn, nhưng chắc bạn vẫn phải siết khá mạnh để ép kín quanh các gờ (barbs) của miếng end/insert.

Changelog

2021-02-27: Bản thử đầu của mình dùng được, làm cho vòi xài lại được, nhưng vẫn rò nhẹ, nên mình làm các gờ (barbs) của miếng end to hơn một chút, thuôn (taper) từ vị trí ở bản nháp đầu tiên lên đến lớn hơn khoảng 3 mm đường kính tại khu vực ren của clamp. Ngoài ra mình thêm phần lục giác 1⅜ inch để có chỗ cho mỏ lết bám vào khi siết lock nut. Bộ phận mới giờ đã kín nước.
