Ống dẫn xả heatbreak Mk4 (Mk4 heatbreak exhaust duct)

Theo thảo luận ở đây,

https://forum.prusa3d.com/forum/english-forum-original-prusa-i3-mk4-general-discussion-announcements-and-releases/heatbreak-fan-might-be-causing-asa-abs-warping/

theo đó quạt heatbreak có thể gây vấn đề do luồng gió thổi quanh mẫu in.

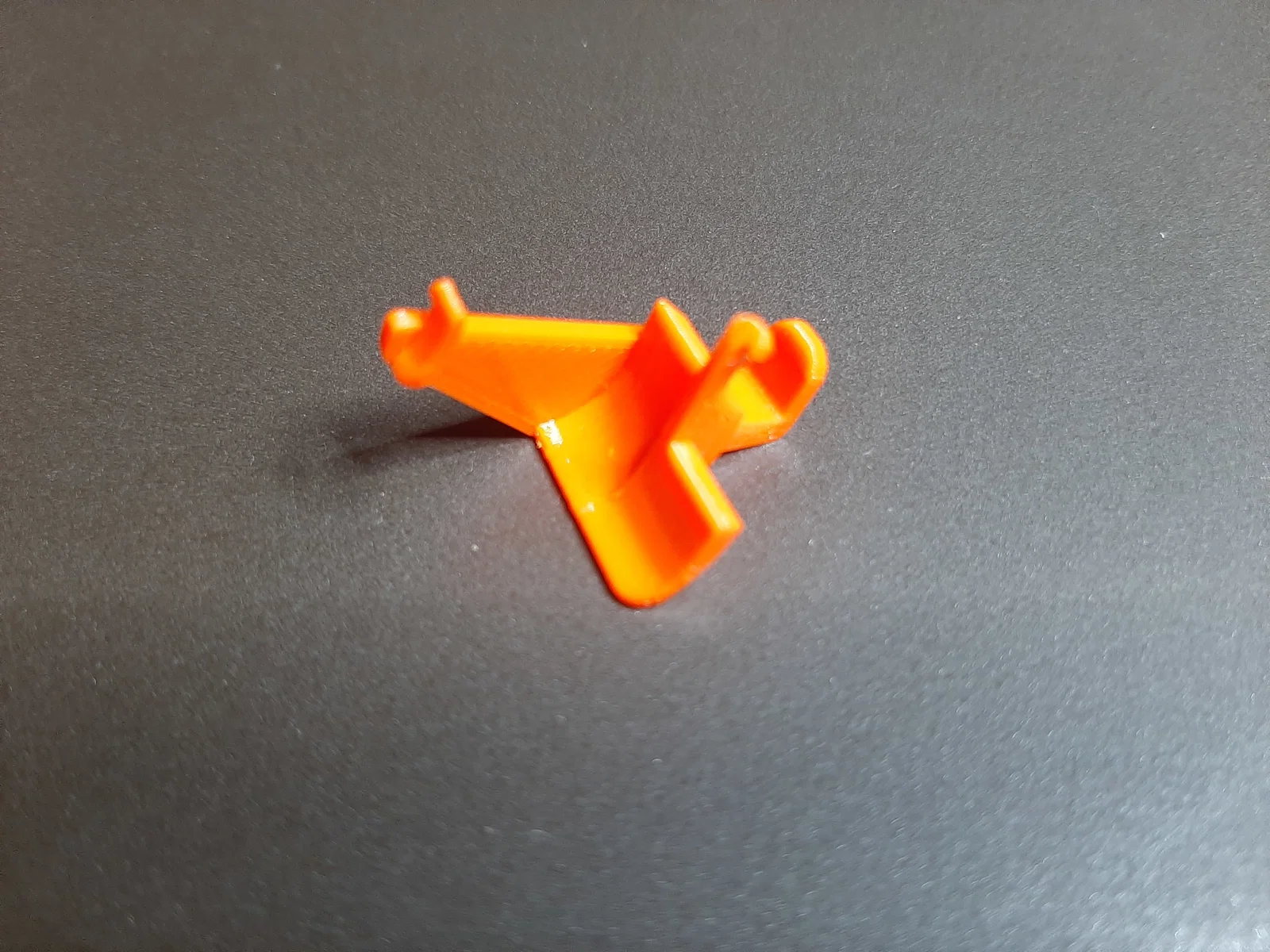

Vì chưa rõ việc tăng khối lượng lên trục X ảnh hưởng thế nào tới Input Shaper, mình quyết định thiết kế nhẹ nhất có thể, cuối cùng ra khối lượng tính toán là 0.74g khi in bằng PETG.

Độ dày vách là 0.87mm, theo khuyến nghị của PrusaSlicer cho thin walls với 2 lines ở layer height 0.15mm.

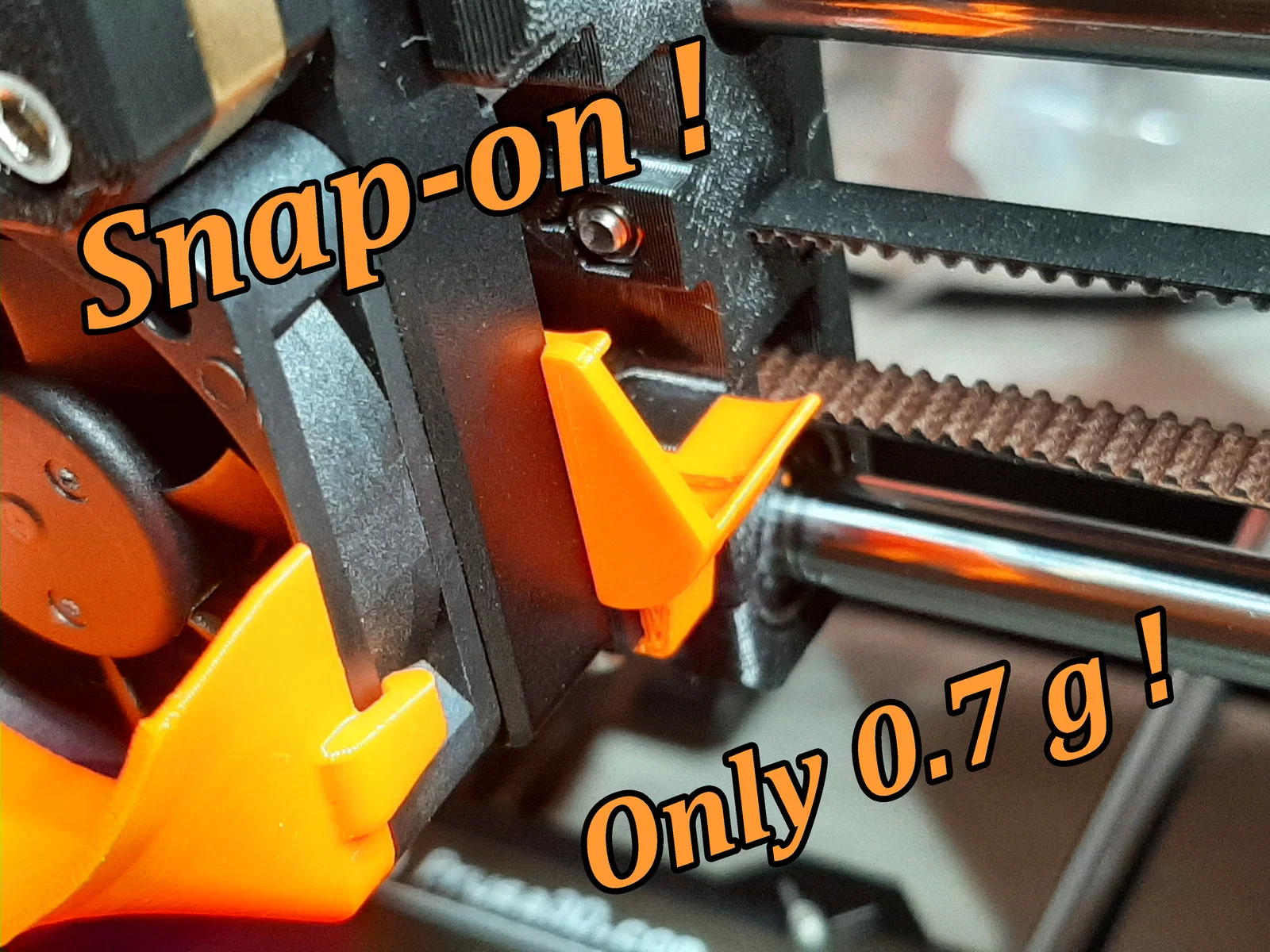

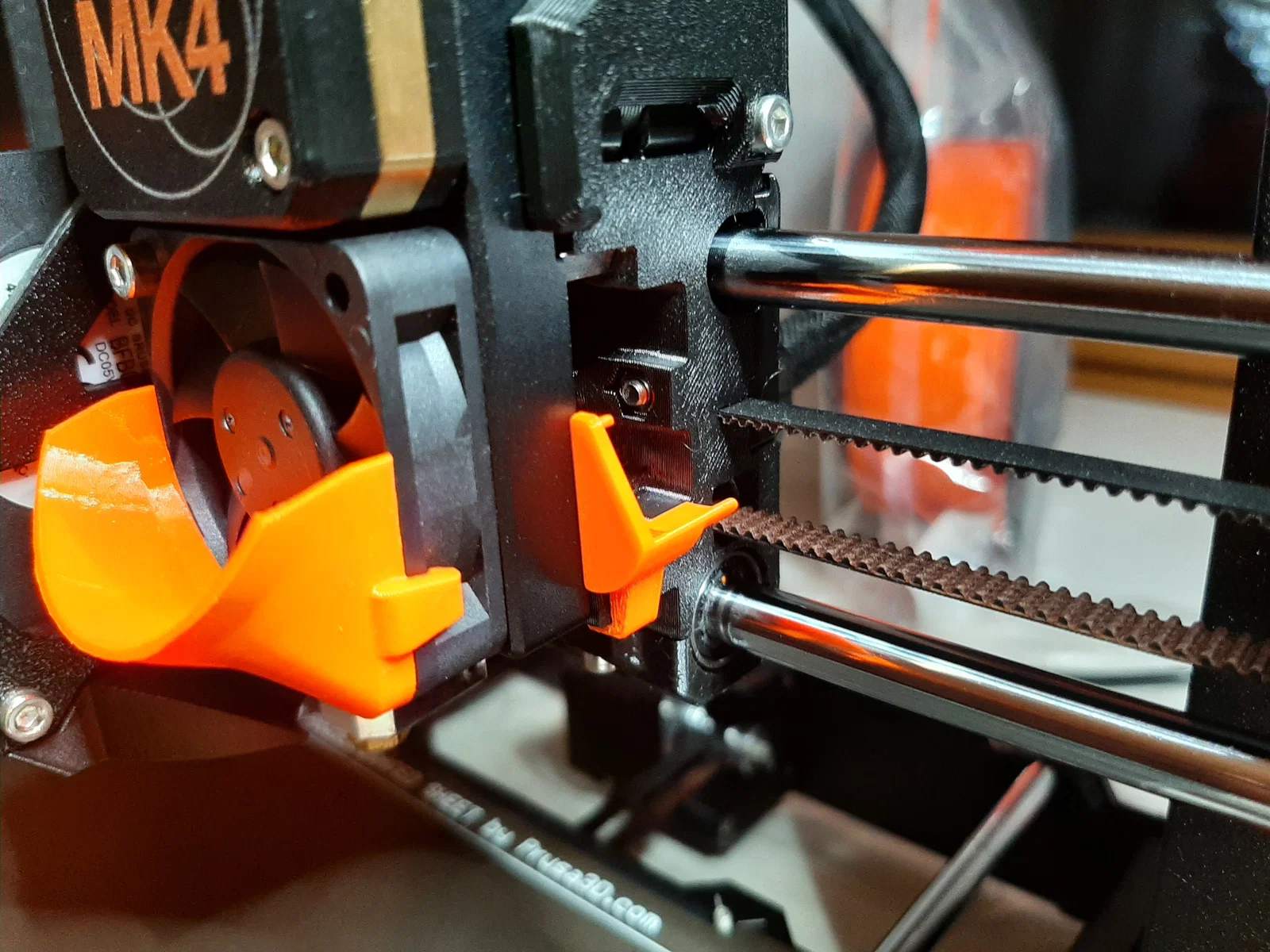

Thiết kế có thể bấm (snap-on) trực tiếp lên extruder, không cần tháo rời gì hết!

So với các thiết kế khác, với mẫu này tiết diện cửa thoát gió chỉ bị giảm vài milimét vuông. Vì vậy tác động lên airflow tại heatbreak gần như không đáng kể.

Mình khuyến nghị sau khi lắp xong, hãy đẩy X-carriage bằng tay sang vị trí ngoài cùng bên phải để chắc chắn là không bị cạ vào threaded rod!

Cài đặt PrusaSlicer:

Chi tiết được in với mặt trước úp xuống.

Plater

Supports: Everywhere
Infill: 15%

Print Settings

Profile: 0.15mm QUALITY @MK4 0.4 với:

• Layers and perimeters / Extra perimeters on overhang: yes (*)
• Support material / Generate support material: yes
• Support material / Syle: Organic
• Support material / XY separation btw. object and support: 50%
• Advanced: Bridge flow ratio: 1.05 (**)

(*) chuyển sang Expert mode để có tùy chọn này.
(**) Các lớp đầu tiên đặt trên supports nhìn không hoàn hảo nên mình thử cái này.

Filament Settings

Prusament PETG

Printer Settings

Original Prusa MK4 0.4 nozzle (không dùng IS để chất lượng tối đa)

Thiết lập:

Material: Prusament PETG

Printedbed: Satin powder-coated sheet

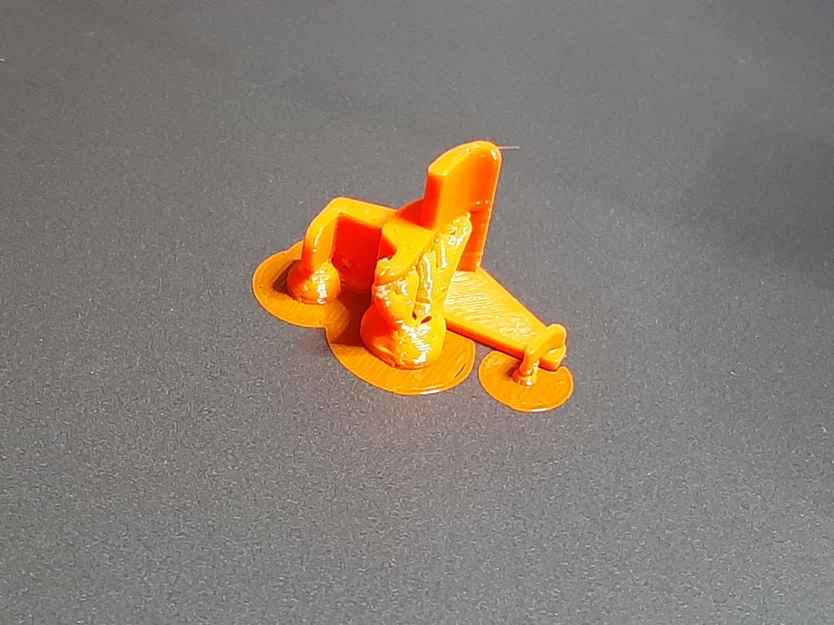

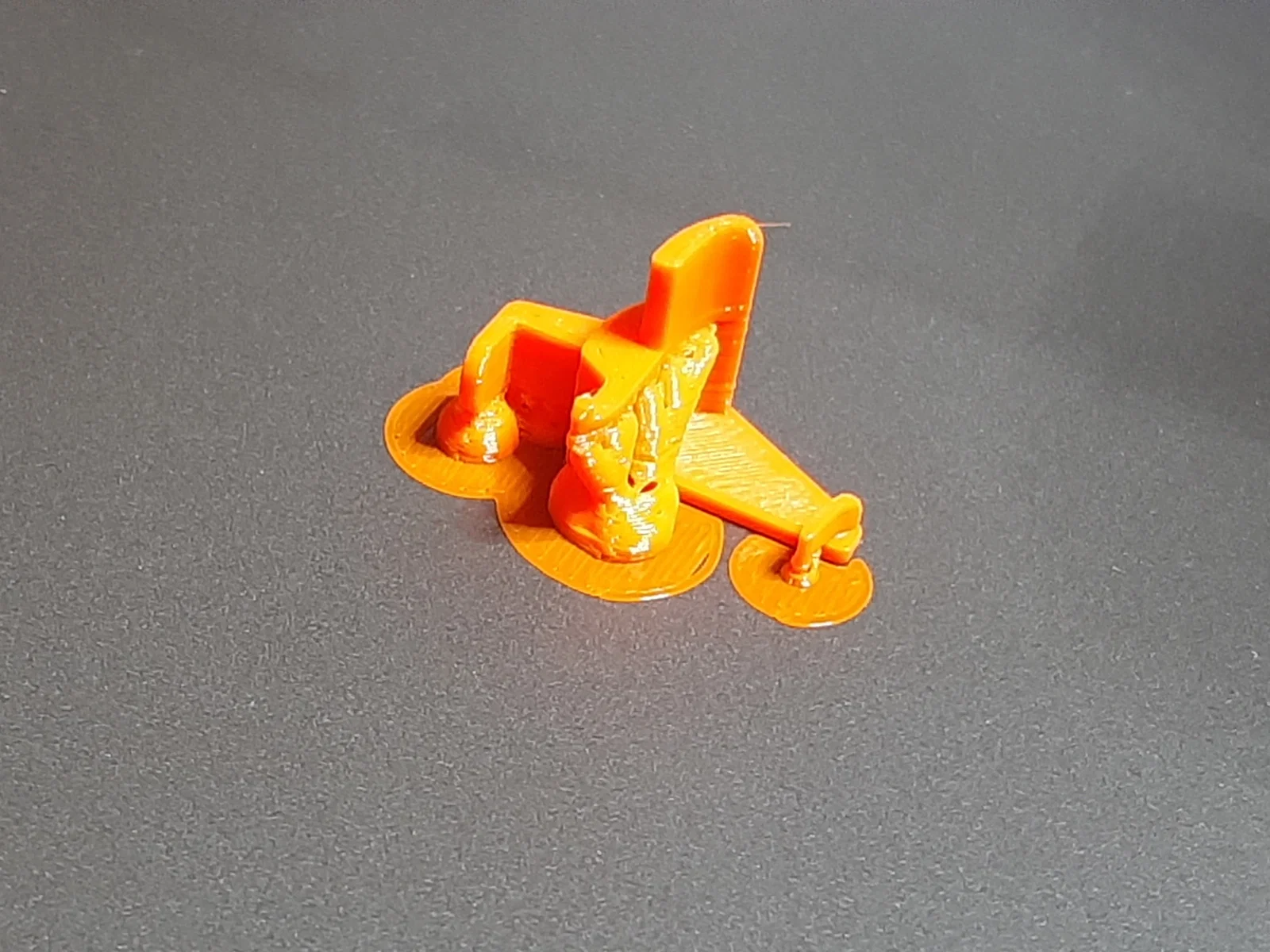

Nhớ xem kỹ mẫu trước khi cắt supports để tránh lỡ tay cắt mất các chi tiết cần cho kiểu lắp snap-on!

Các lớp đầu tiên đặt trên support nhìn không đẹp lắm nên mình thử đổi các tham số liên quan tới bridging. Nếu bạn tìm được thiết lập tốt hơn, vui lòng chia sẻ bằng cách để lại bình luận.

Có thể bạn cũng quan tâm tới MK4 heatbreak fan duct của mình - - giúp dẫn hướng airflow ở phía cửa hút:
