Giá đỡ Wago thứ tư và kết nối JST cho ZeroG Hydra

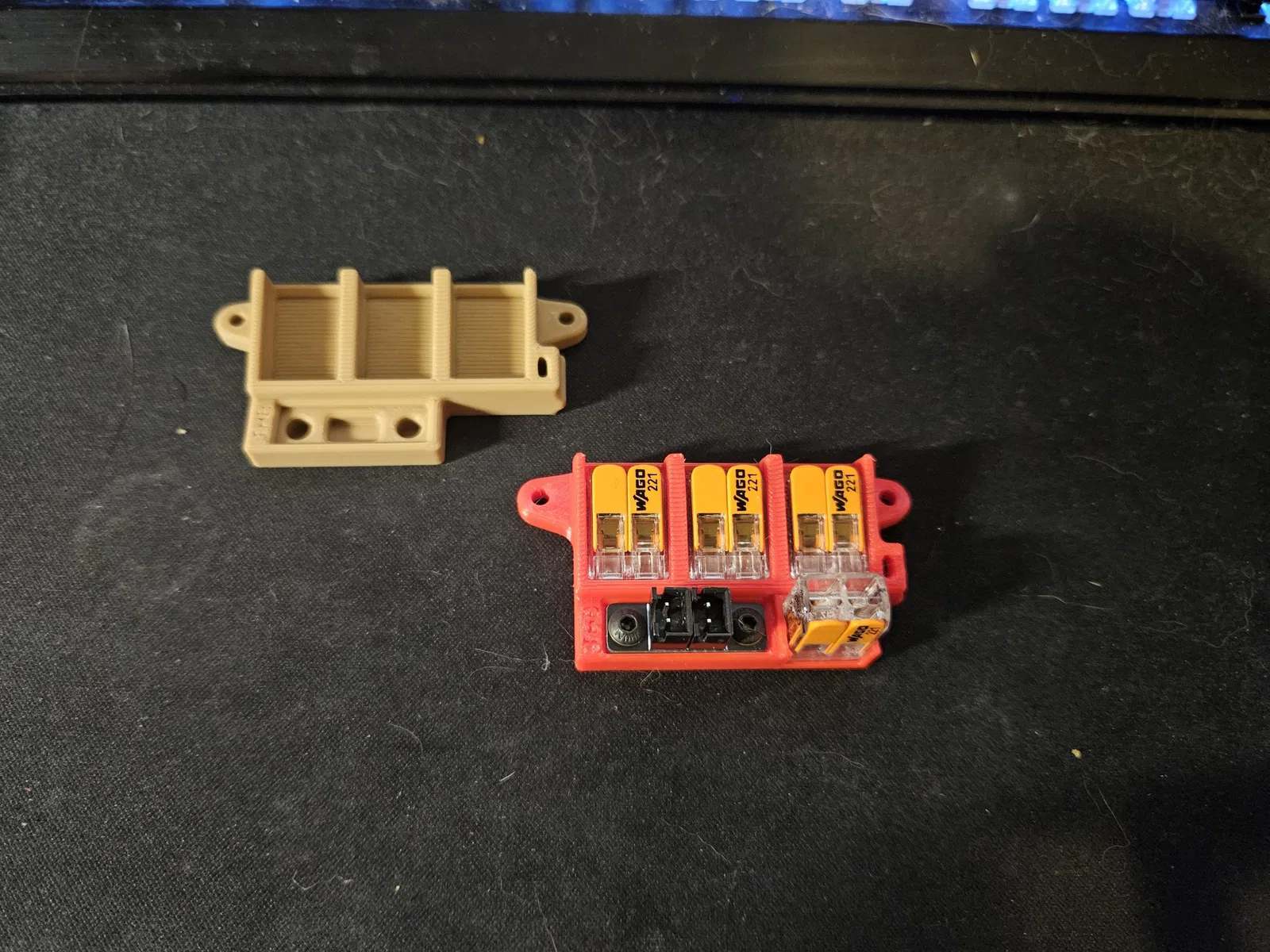

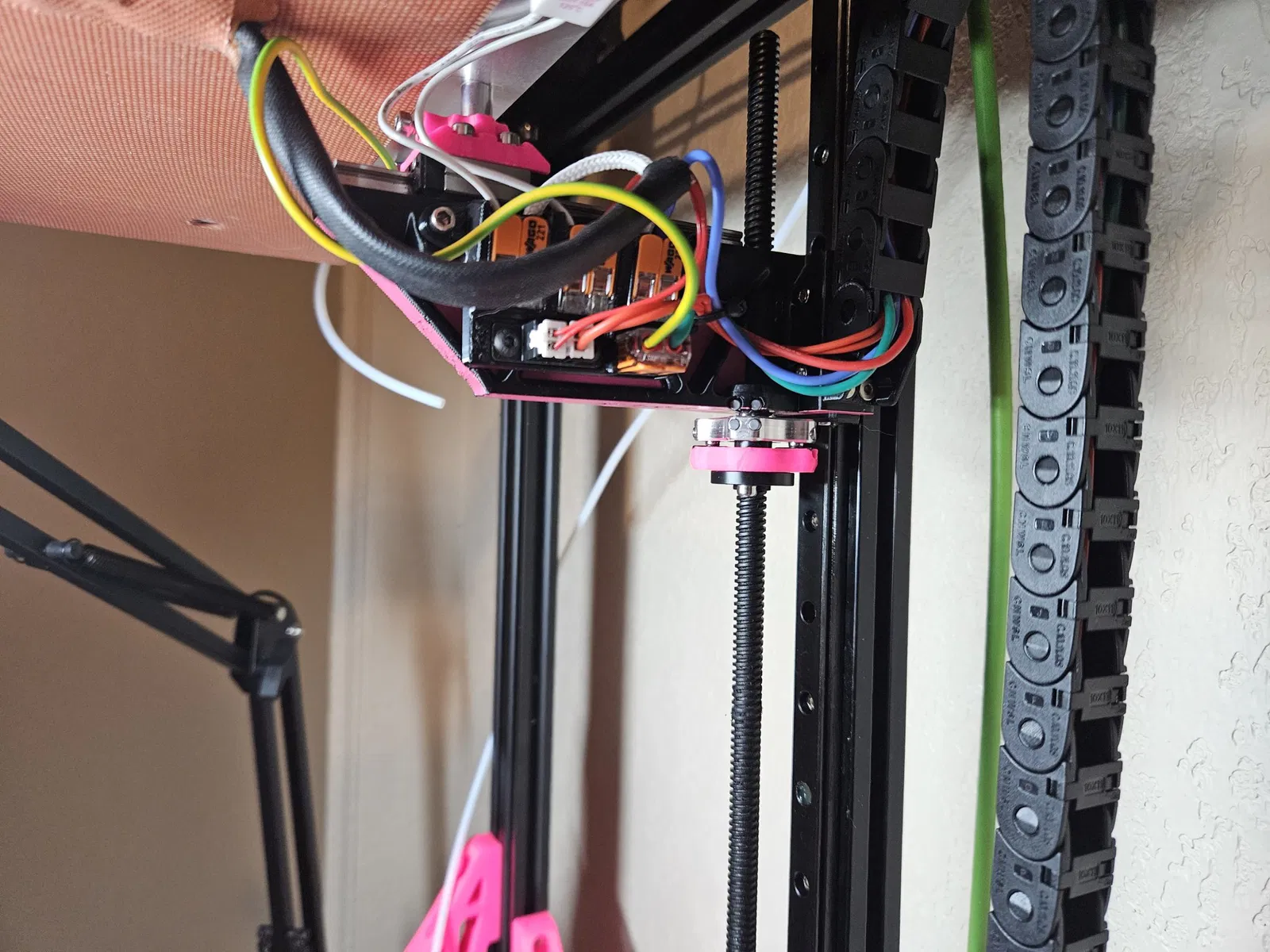

Trong khi chuẩn bị cập nhật các cánh tay trên ZeroG hydra, tôi đã thấy giá đỡ Wago mới nhưng nó chỉ có chỗ cho tối đa ba wagos và không có gì cho một đầu nối JST cho cảm biến nhiệt độ, nhưng tôi thích nó hơn cách tôi đã làm trên các cánh tay cũ, vì vậy tôi đã mô hình hóa giá đỡ cho Fabreeko 2x2 JST splitter và tùy chọn một Wago thứ tư mà không cần các giá đỡ rộng hơn trên các cánh tay hydra. Bằng cách này, bàn có thể dễ dàng được tháo ra và lắp vào và wagos có thể được sử dụng cho cầu chì nhiệt cũng như mặt đất, còn splitter JST có thể được sử dụng cho cảm biến nhiệt độ.

Tất cả những điều này cho phép bàn được tháo ra mà không cần phải kéo bất kỳ dây nào ra hoặc trong trường hợp cầu chì nhiệt bị nổ, việc thay thế nó rất nhanh chóng. Nếu bạn không muốn có wago thứ tư, cũng có một tệp chỉ thêm splitter JST.

Nó không cần thiết nhưng đó là cách tôi đã kết nối của mình từ trước, mặc dù với một giải pháp ít gọn gàng hơn cho giá đỡ trước đó.

BOM để gắn splitter JST là hai của mỗi loại M3x5x4 heatset inserts tiêu chuẩn được sử dụng trong Vorons và phần còn lại của các bộ phận ZeroG và vít M3x6. Vít Button hoặc Socket đều sẽ hoạt động, vì vậy hãy chọn cái mà bạn có hoặc nghĩ là nhìn đẹp nhất.

Điều này dự định được in bằng ABS/ASA và theo các hướng dẫn in được nêu cho phần còn lại của các bộ phận ZeroG.
