Khay chia ngăn ngăn kéo Ikea Alex (Ikea Alex drawer tray)

Mình thích kiểu khay chia ngăn truyền thống cho ngăn kéo bàn làm việc. Đơn giản, đặt sát phía trước, để bút hay mấy cây lục giác (allen keys) cho cái máy in gần đó, v.v. Mình dựng mấy mẫu này theo kiểu “old school” nhưng rồi nhận ra ngăn kéo có hai kích thước khác nhau ở chỗ mặt trước (fascia) gặp hai bên hông. Ngăn kéo “small” thực ra lại rộng hơn ở đoạn này, nhưng khoảng trống phía dưới thì ít hơn.

Khi bạn in thử một cái là sẽ hiểu mình nhắm tới gì, hoặc cứ đo kích thước ngăn kéo của bạn. Vì vậy, ngăn kéo nhỏ có 2 size. Ngăn kéo lớn thì có 1 khay đặt thấp hơn.

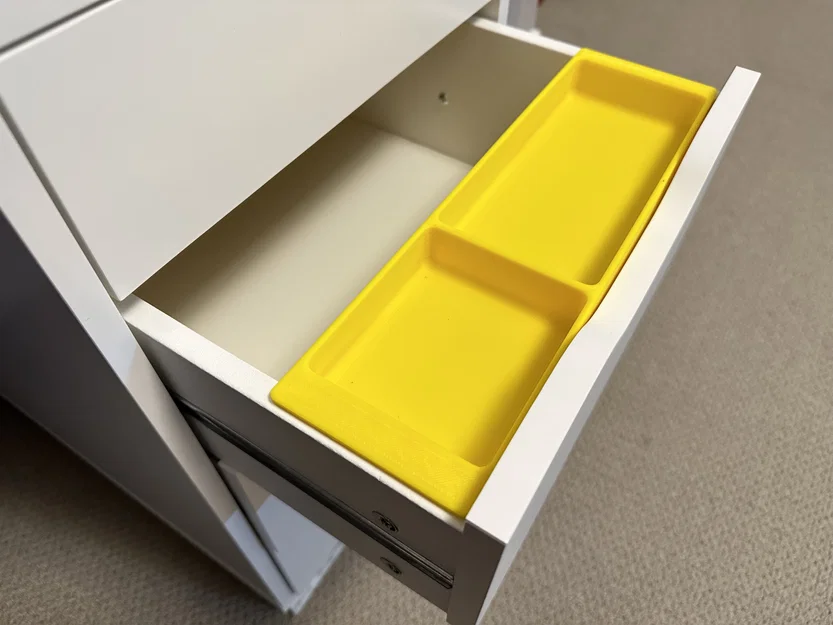

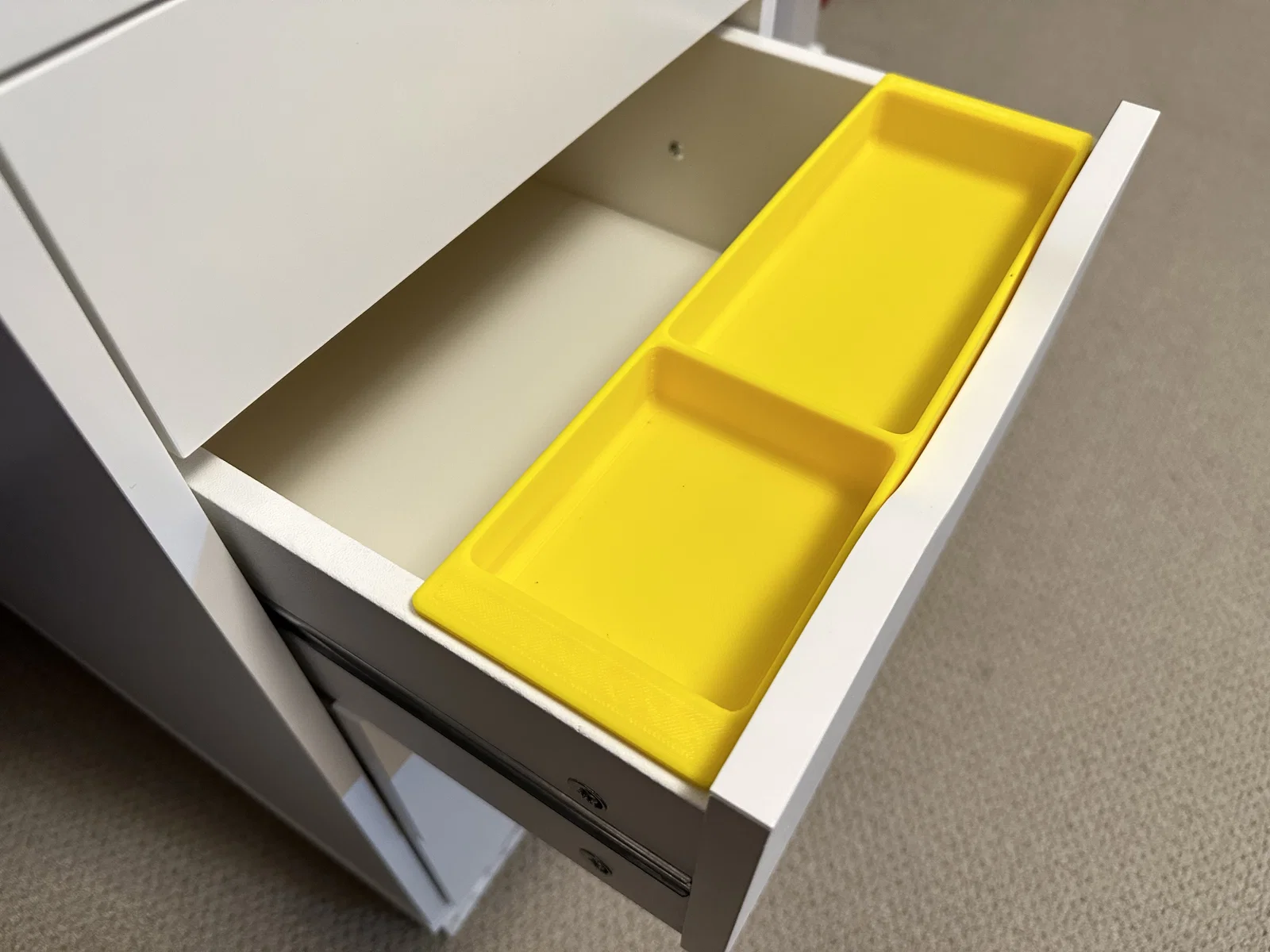

Xem hình cái khay màu vàng sẽ thấy bản in cho ngăn “small” khi đặt trong ngăn “large” sẽ bị nhô lên ở phía trước. Từ bên ngoài nhìn vô vẫn thấy cái khay. File alex_large_drawer_tray.stl được đặt thấp hơn để “giấu” nó.

File alex_tray_small.stl cho phép một khay chia bút/khay dao muỗng kiểu thường trượt vào bên dưới. Khay của mình mua ở Container Store cao 44mm, trượt vô dưới khay này vừa khít. Mình không có Ikea UPPDATERA hay STÖDJA, nhưng nếu cao 45mm thì chắc cũng vừa. Nếu không vừa, hạ STL xuống trong slicer khoảng 1–2 mm là xài được.
