Dụng cụ Networking Tool RJ45
Dụng cụ kẹp dây RJ45 giúp thay network switch mà vẫn giữ đúng thứ tự cổng, cắm lại 1-đối-1 sau khi thay. Có bản 16/24 port; v2 dày hơn để dùng tốt với cáp vỏ dày. Có lỗ góc để buộc nối nhiều cái.
Mô tả
Mình cần một dụng cụ để hỗ trợ thay thế network switches và đảm bảo tất cả dây cáp được cắm đúng port.

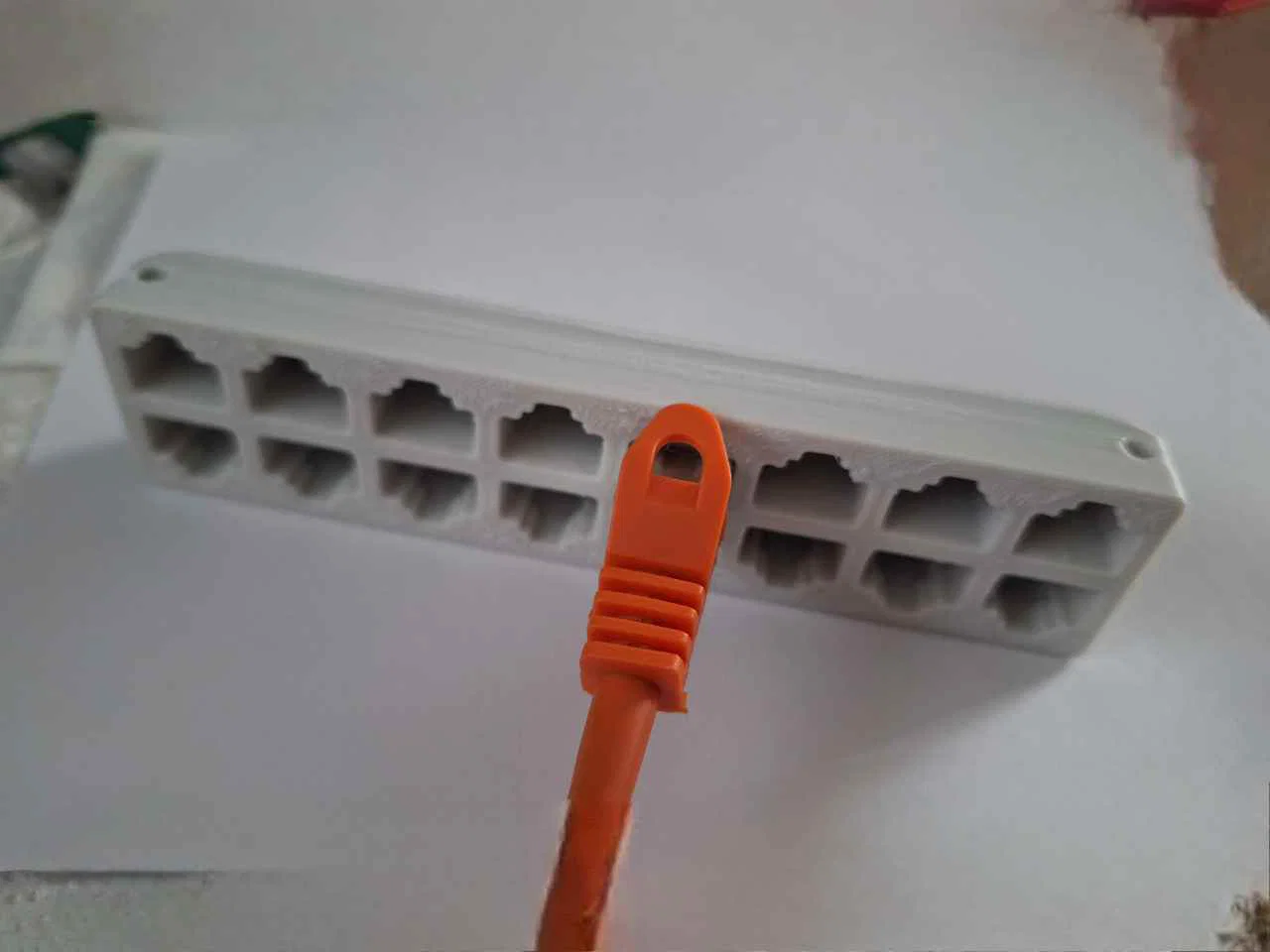

Dụng cụ này cho phép kẹp chặt các dây mạng và sau khi thay xong có thể cắm lại đúng 1-đối-1 như ban đầu.
Mình đã làm phiên bản 16 port và 24 port, chiều dài lần lượt là 123.2mm và 138.2mm.
Các lỗ nhỏ ở mỗi góc dùng cho dây rút nhỏ (cable ties) để có thể “kết nối” nhiều dụng cụ này lại với nhau.
Update:
Phiên bản v2 dày hơn ở phần chiều dài giữa các điểm kết nối, vì trước đó có vấn đề khi cắm các dây có lớp vỏ (sheathing) dày cạnh nhau.
Mình vẫn để v1 online, nhưng từ giờ mọi người nên dùng v2.
Mong mọi người chia sẻ góp ý.
