Giá đỡ gắn Car Radio (Car Radio Mount)
Bracket giúp gắn car radio kích thước tiêu chuẩn vào lỗ chữ nhật trên bề mặt phẳng như dashboard hay tủ. Có kèm file Fusion 360 để chỉnh kích thước. Hướng dẫn khoan lỗ, lắp sleeve và bắt M3 rõ ràng.
Mô tả

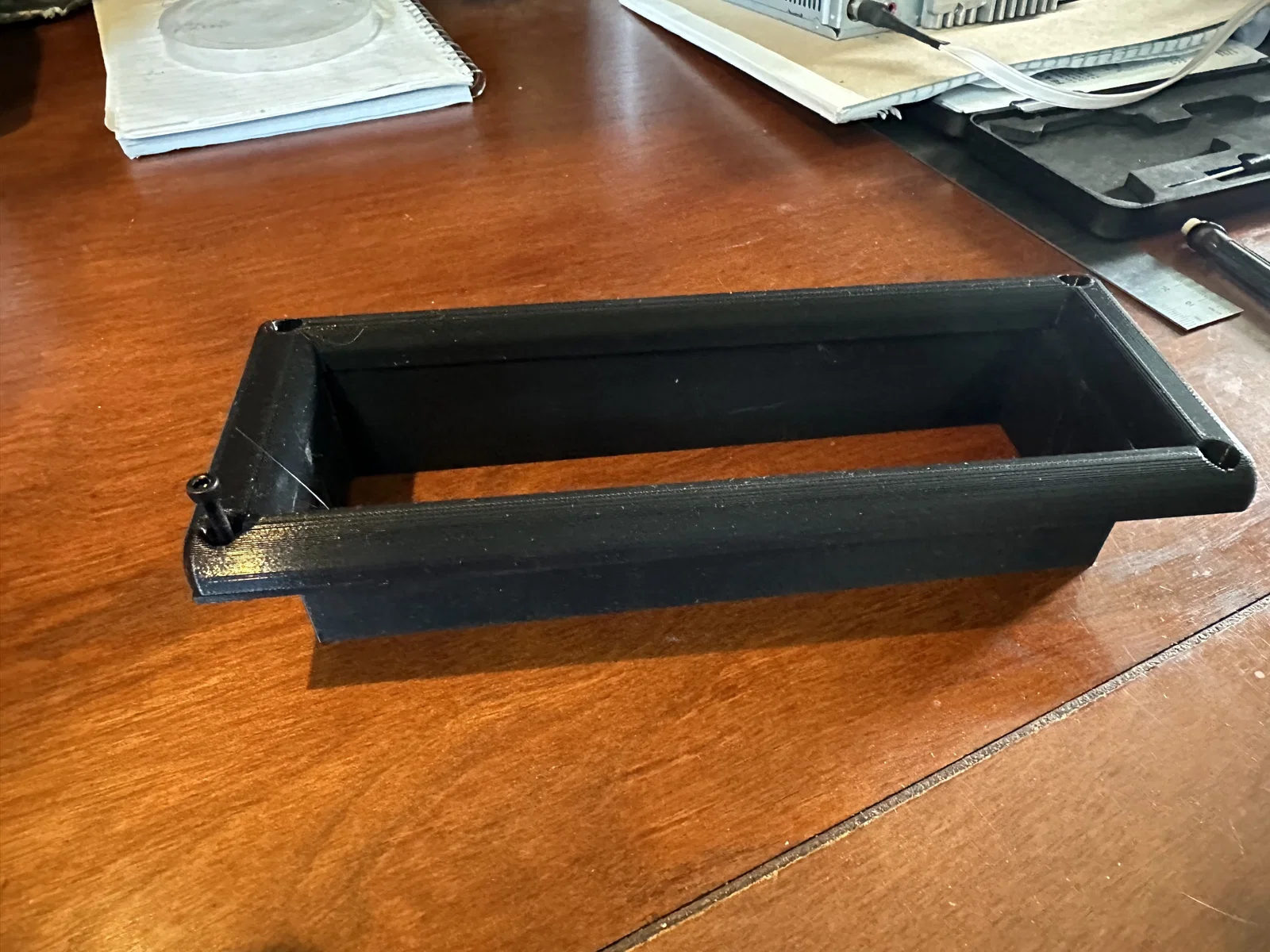

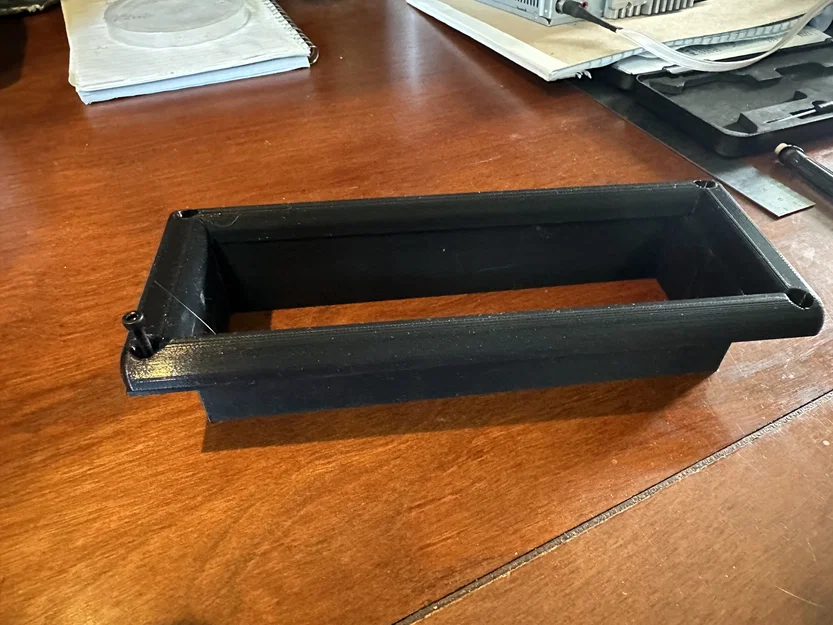

Cái bracket này dùng để gắn một car radio kích thước tiêu chuẩn vào một lỗ hình chữ nhật trên bề mặt phẳng như tủ hoặc dashboard. File Fusion 360 có kèm theo để bạn chỉnh lại kích thước cho phù hợp. Mình dùng nó để thay một cái bracket không đạt trong RV của nhà mình.

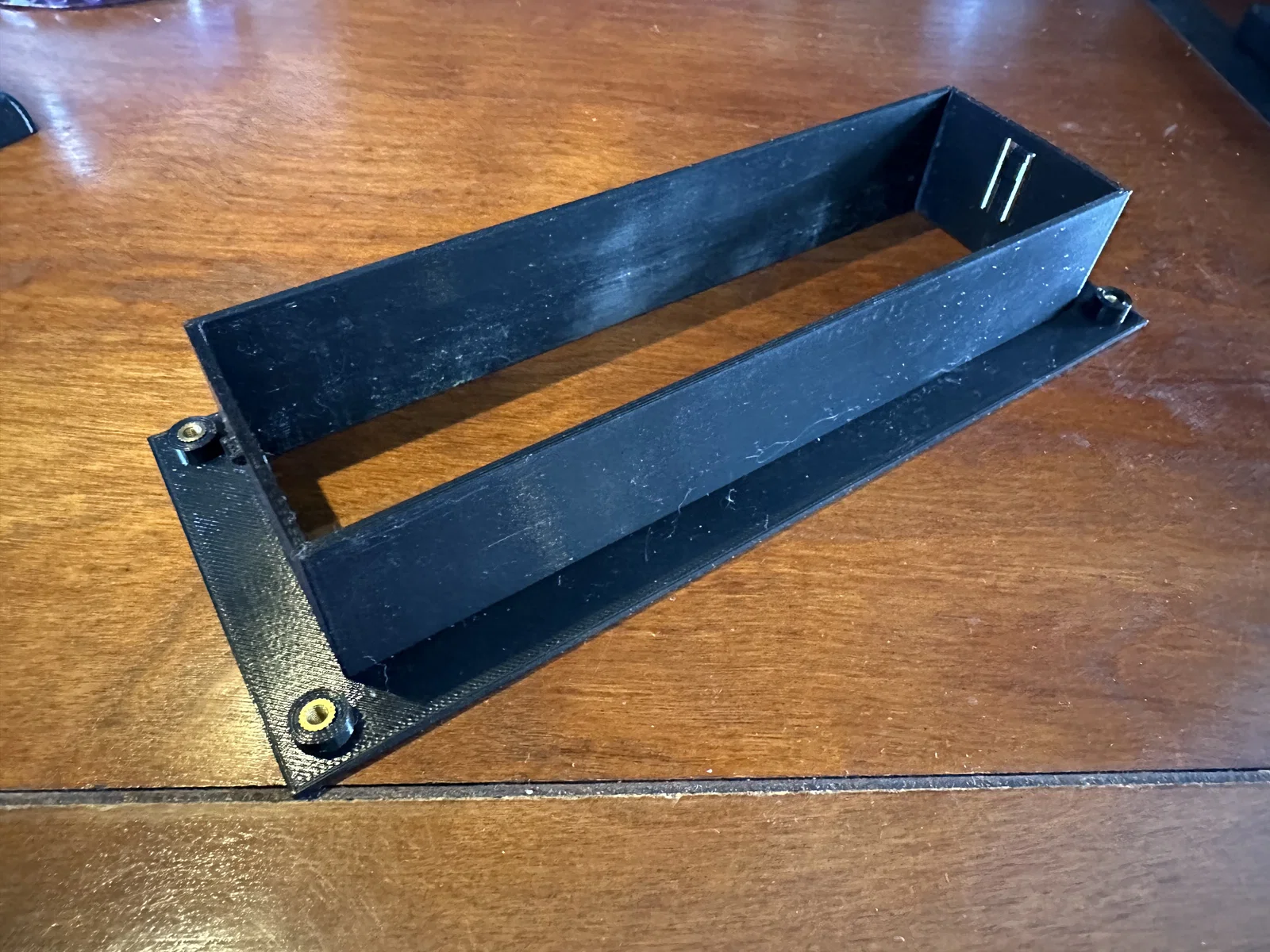

Radio nên vừa khít trong sleeve. Mình đã đặt heat insert M3 dài 5mm vào sleeve. Gắn sleeve lên radio – nó nên khít; nếu không thì bạn có thể cố định bằng ốc/vít.

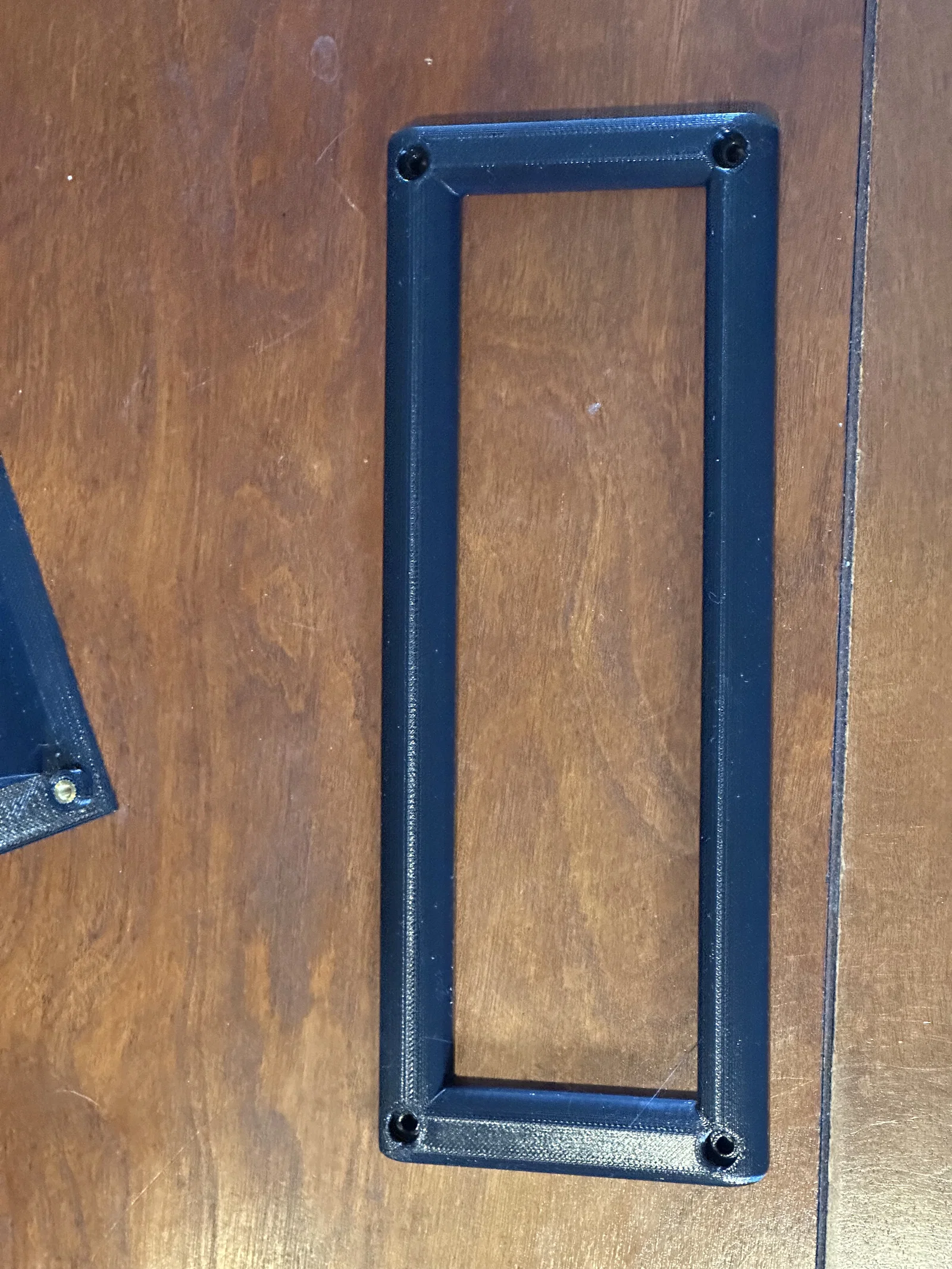

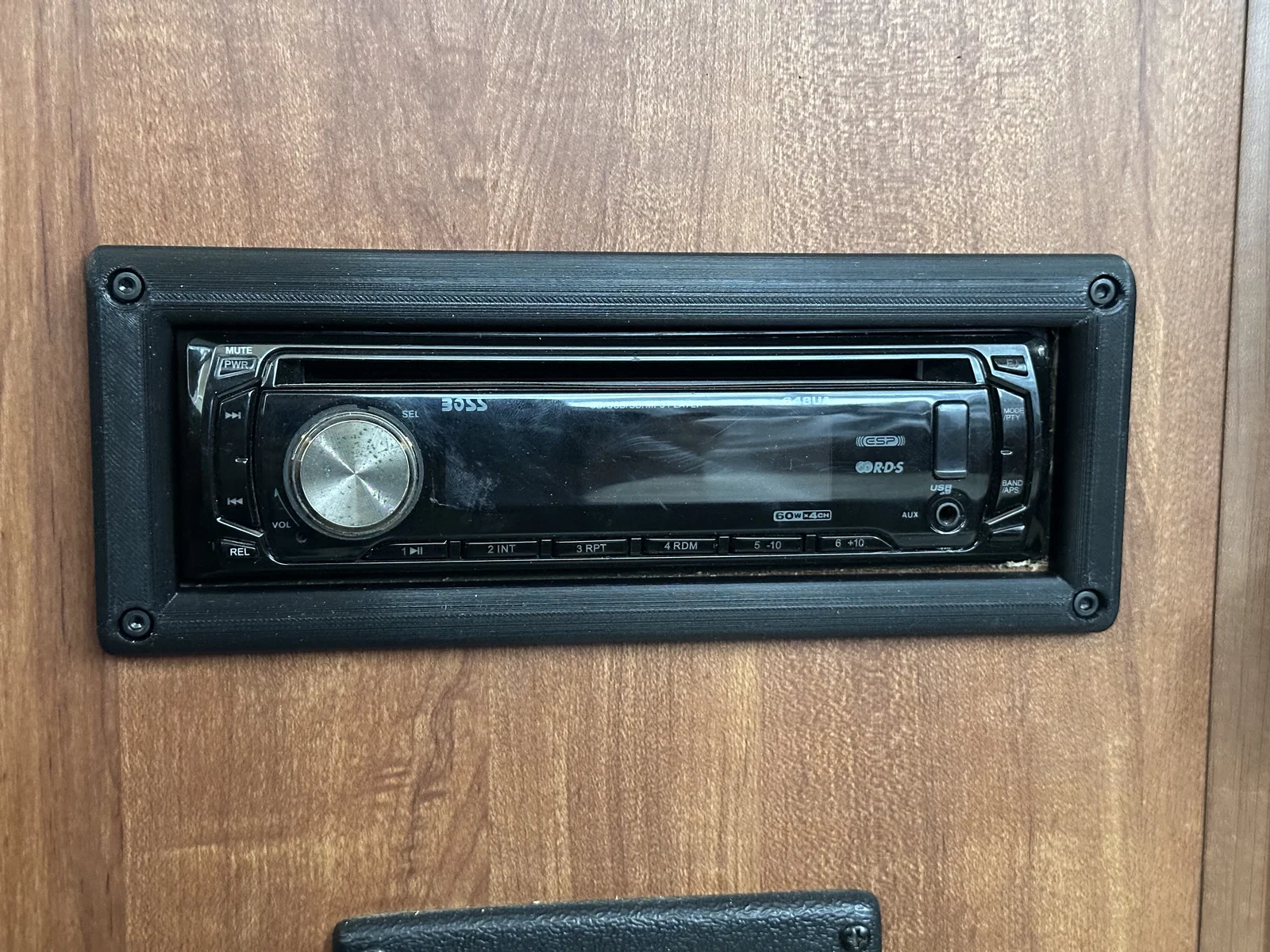

Khoan lỗ bắt bu-lông trên bề mặt (3/16" hoặc 5 mm), dùng face plate làm mẫu. Đưa radio/sleeve vào lỗ rồi bắt face plate vào sleeve/radio bằng bu-lông M3 dài 20 mm.
Mình in các phần này bằng Black PLA, layer height 0.2mm, nozzle 0.4mm, infill 15%. Chúc in vui!
