Giá treo tường hoặc trưng bày để bàn cho Lightsaber

Tổng quan

Mình có xem video bộ trưng bày lightsaber của Van Oaks Props và muốn làm một phiên bản của riêng mình, tận dụng 3D printing nhiều nhất có thể.

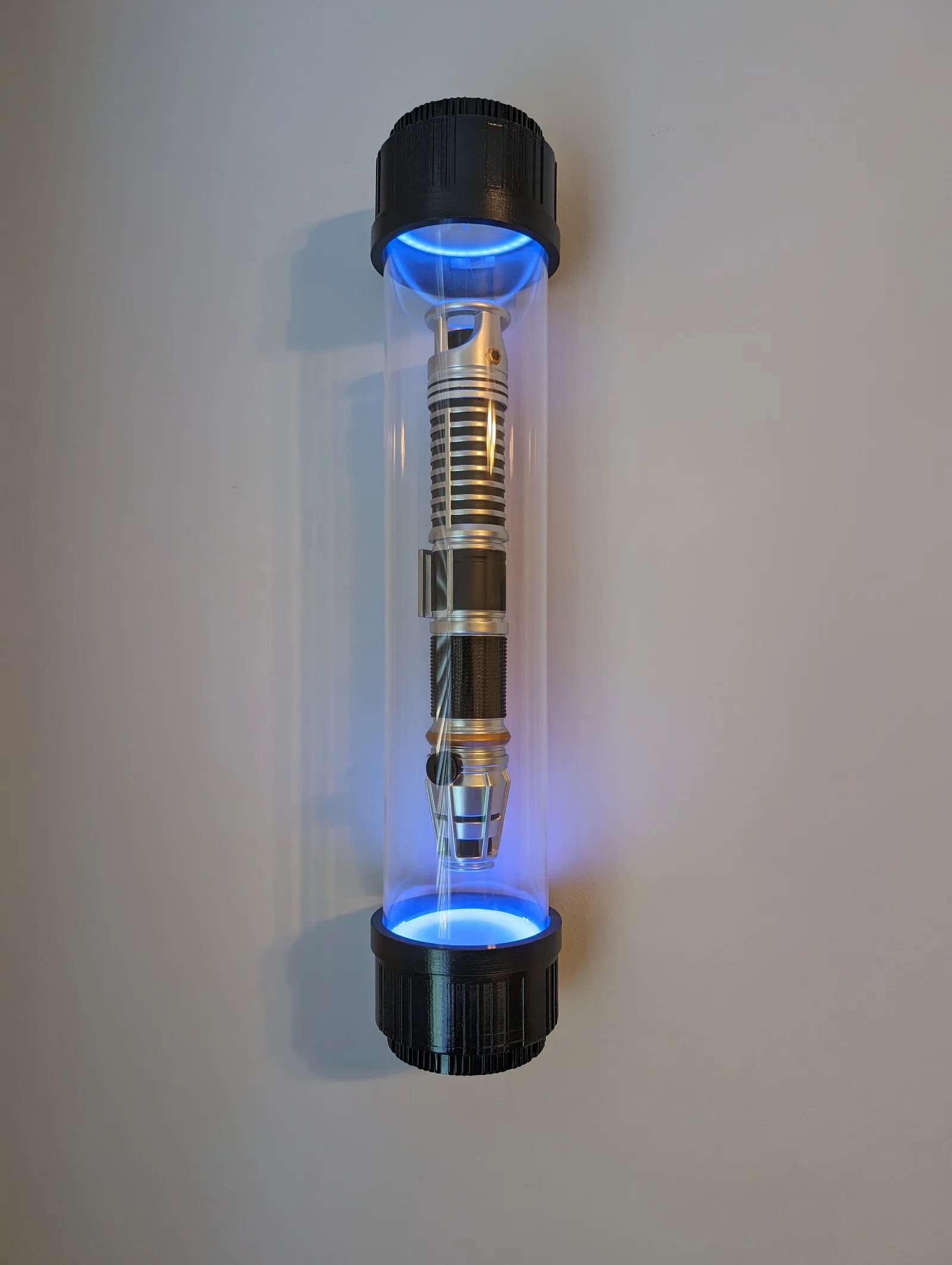

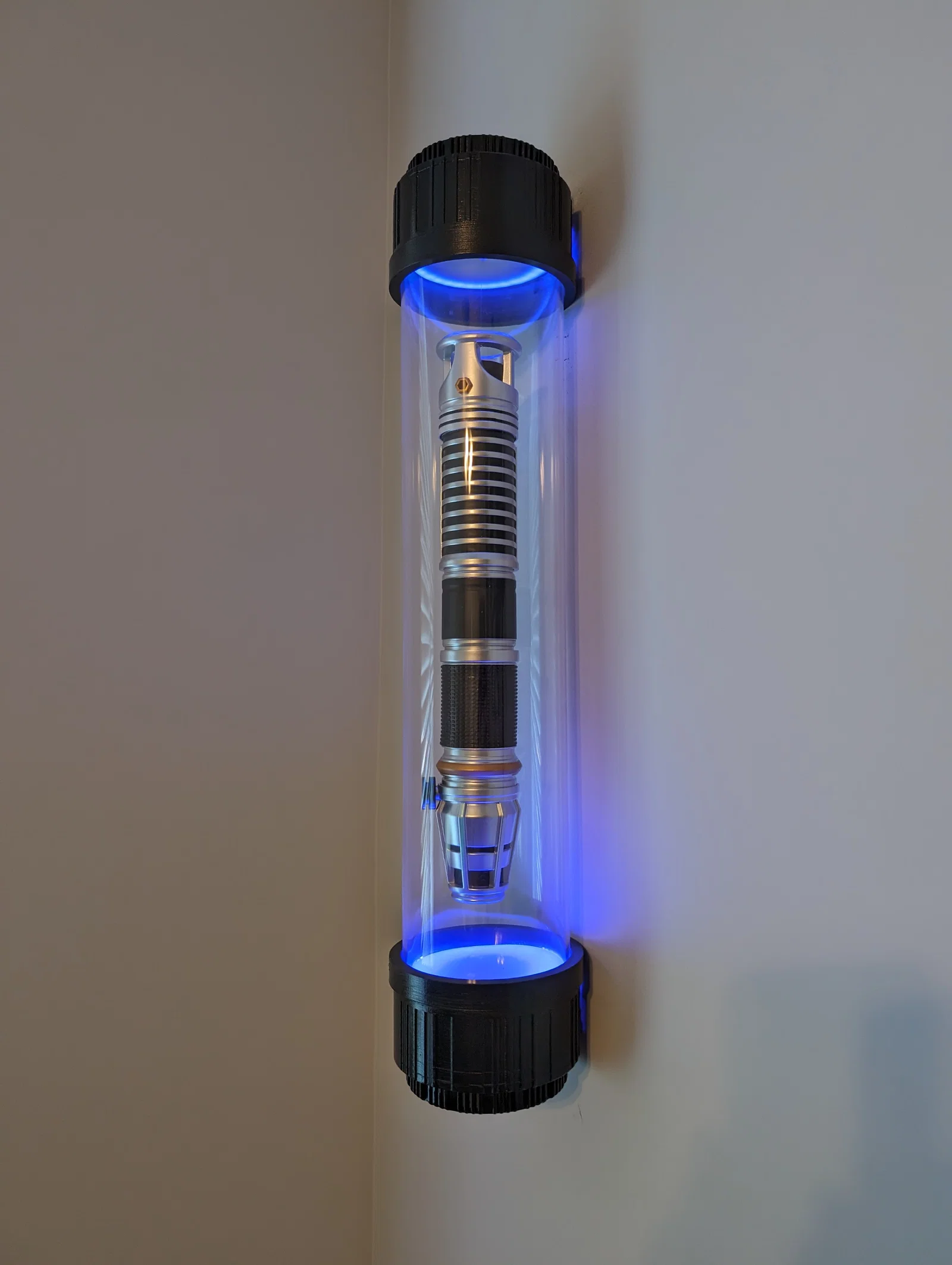

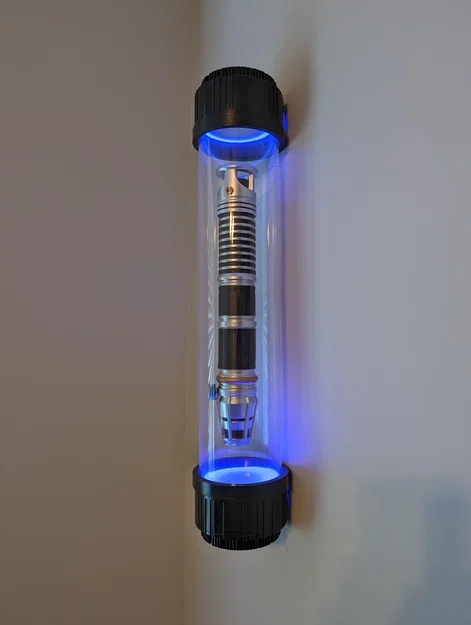

Mình quyết định làm bản treo tường nên thiết kế một cái mount rất đơn giản để nhìn như cả cái “case” dán sát lên tường và không thấy dây điện lộ ra. Mình cũng không có máy laser để cắt acrylic nên chọn cách làm nó “lơ lửng” bằng dây cước (fishing line).

Phần cứng cần có

Board ESP8266

Mình dùng WLED để điều khiển đèn nên cần một board khác với cái Van Oaks Props dùng.

https://www.amzn.com/B010O1G1ES

Đèn Ring RGB LED

Vì display của mình là treo tường, mình dùng 2 ring light: một ở dưới và một ở trên. Không bắt buộc phải có 2 cái thì mới chạy được.

https://www.amzn.com/B08GPL6N37

Ống trong suốt (Clear Pipe)

Lightsaber của mình (Savi's Workshop) chắc dài hơn đa số nên mình dùng ống trong suốt dài hơn. Lúc mình trưng Darksaber trong display thì kích thước Van Oaks Props dùng lại hợp với mình.

https://www.amzn.com/B0B6Q9FZ7J

Nguồn (Power Supply)

Mình dùng bộ nguồn này để chạy toàn bộ. Dây nguồn của mình đi lên phía sau tường để giấu dây.

https://www.amzn.com/B07CVH21NC

Dây điện (Wires)

Bạn sẽ cần đấu dây phù hợp vào board ESP8266. Mình muốn dễ tháo lắp nên dùng một số đầu nối nhanh (quick connect). Tùy cách bạn làm, có thể bạn sẽ cần hàn (soldering).

Vít (tùy chọn)

Nếu bạn gắn lên tường thì sẽ cần vít để cố định.

Các phần in (Printed Parts)

Display_Canister_Solid

In 1 cái nếu bạn định để display trên bàn và không có kế hoạch gắn đèn ở phía trên. Phần này thường không cần support.

Display_Canister_Mount

Nếu bạn định gắn đèn ở phía trên hoặc treo tường, in 2 cái. Nếu không thì chỉ cần in 1 cái. Mình khuyên thêm support ở phần miệng/ô mở để gắn mount. Không cần support toàn bộ chi tiết.

Mount

Nếu làm bản treo tường thì bạn cần 2 cái. Mình đã treo lightsaber của Savi's Workshop bằng bộ này vài tuần nay và không gặp vấn đề gì. Phần lớn trọng lượng nằm ở mount phía dưới; cái phía trên chủ yếu để canh thẳng hàng.

Spacer

Mỗi ring light cần 1 cái spacer để hỗ trợ tán sáng (diffusion).

Bottom_Diffuser

In 1 cái cho phía dưới.

Top_Diffuser

Miếng diffuser này thực tế chịu trọng lượng của lightsaber nên cần dày hơn để chịu lực. In 1 cái cho phía trên.

H_String_holder

In 1 cái. Dây cước sẽ quấn quanh phần này để treo lightsaber, đồng thời giúp chỉnh vị trí điểm treo.

Savi_Workshop_Lightsaber_Mount

Mình làm phần này để khớp với lightsaber của mình. Nó nằm trong chuôi (hilt) giống như lưỡi (blade). Nó cũng nên dùng được với các lightsaber Savi's Workshop khác vì thiết kế dựa theo phần blade.

Darksaber_Mount

Đây là mount thử nghiệm đầu tiên của mình. Nó được thiết kế để vừa một cây Darksaber giá rẻ từ Disney.

Mandalorian Darksaber – Star Wars | Disney Store

File STEP

Mình cũng có kèm file STEP cho solid canister và mount canister, phòng khi ai muốn tự chỉnh sửa theo ý.

Lắp ráp

Việc đầu tiên bạn cần làm là cài WLED lên board. Mình có cung cấp các config mình dùng cho hệ đèn. Nó có hiệu ứng “breathing” để ánh sáng không bị đứng yên, và có hiệu ứng “lightning” tạo nháy nhẹ như kiểu nguồn điện dao động.

Với phần mount, mình khuyên bạn lắp mount dưới trước và thử ráp toàn bộ (trừ lightsaber). Làm vậy bạn sẽ đánh dấu được vị trí cần lắp mount trên. Sau đó mới lắp mount trên.

Mình bắt đầu bằng cách luồn dây qua lỗ ở canister dưới, rồi cắm board và đèn. Đèn sẽ nằm trên cái gờ (lip) bên trong canister.

Nếu bạn treo tường, lúc này bạn có thể gắn canister dưới lên tường.

Tiếp theo, mình đặt spacer lên đèn rồi đặt bottom diffuser lên spacer. Sau đó thả ống trong suốt xuống canister. Diffuser và spacer sẽ vừa nằm bên trong ống.

Lắp dây cước vào lightsaber mount rồi gắn mount vào lightsaber. Luồn dây qua lỗ trên cụm top diffuser mount và qua lỗ của H string holder.

Quấn dây quanh H string holder vài vòng để nó giữ chắc không bị tuột. Đưa lightsaber vào trong ống trong suốt. Top diffuser và H string holder sẽ nằm trên miệng ống. Chỉnh độ cao của lightsaber bằng cách xoay H string holder để tăng/giảm chiều dài dây nằm trong ống.

Nếu bạn gắn đèn ở phía trên: đặt spacer lên trên diffuser. Nối dây đi qua top canister vào đèn và lắp ring light. Đậy top canister để cố định mọi thứ lại. Gắn canister lên wall mount.

Nếu bạn làm bản để bàn: chỉ cần đậy top canister lên là xong.
