Khung Trượt Nắp Trên QIDI X-max 3 (QIDI X-max 3 Lid Slider Frame)

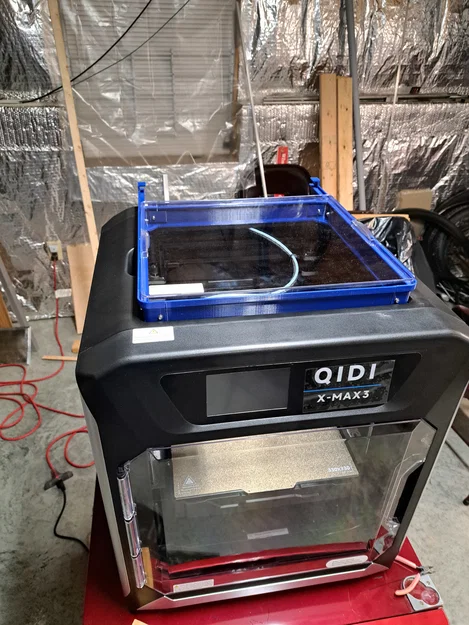

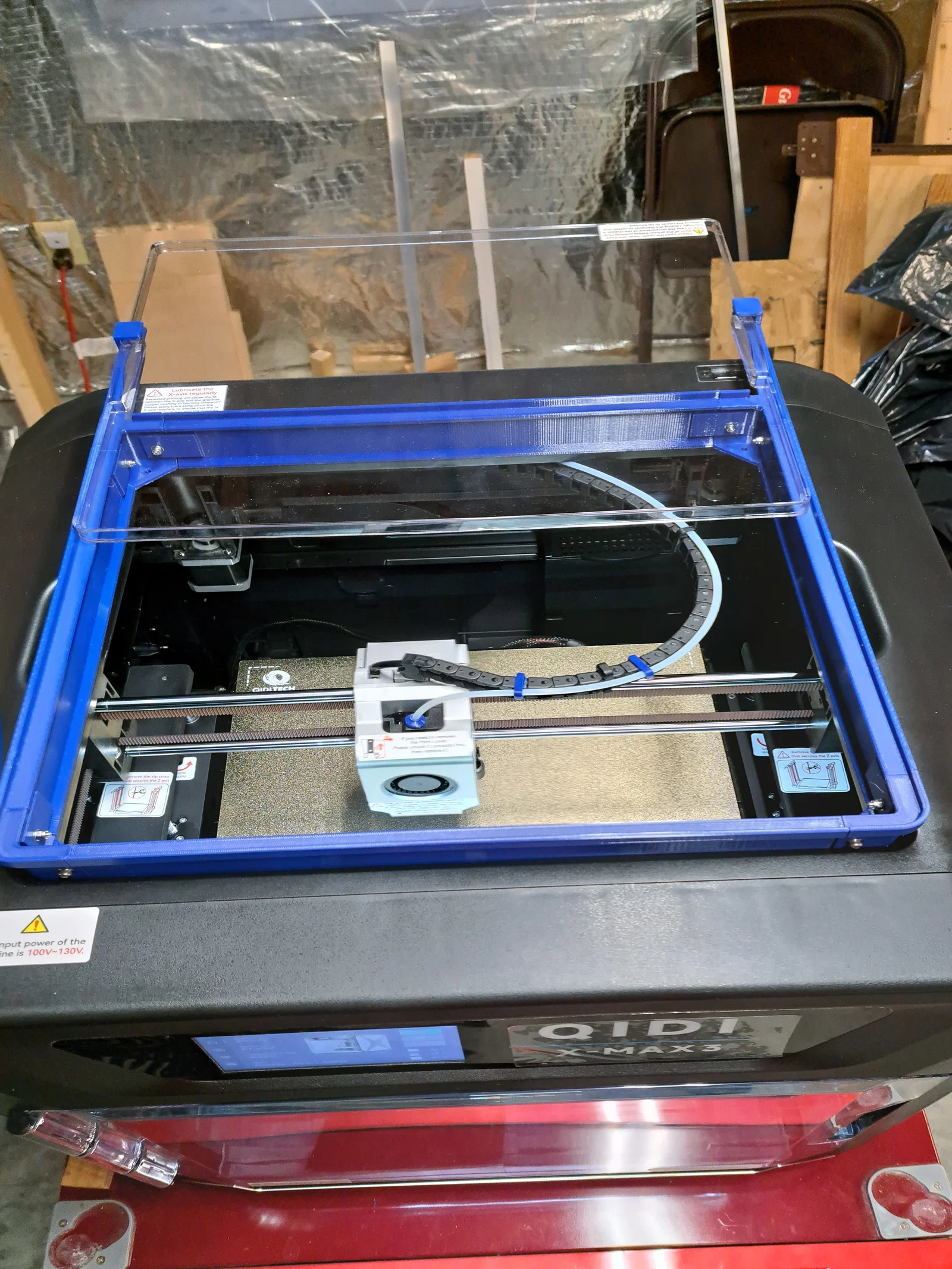

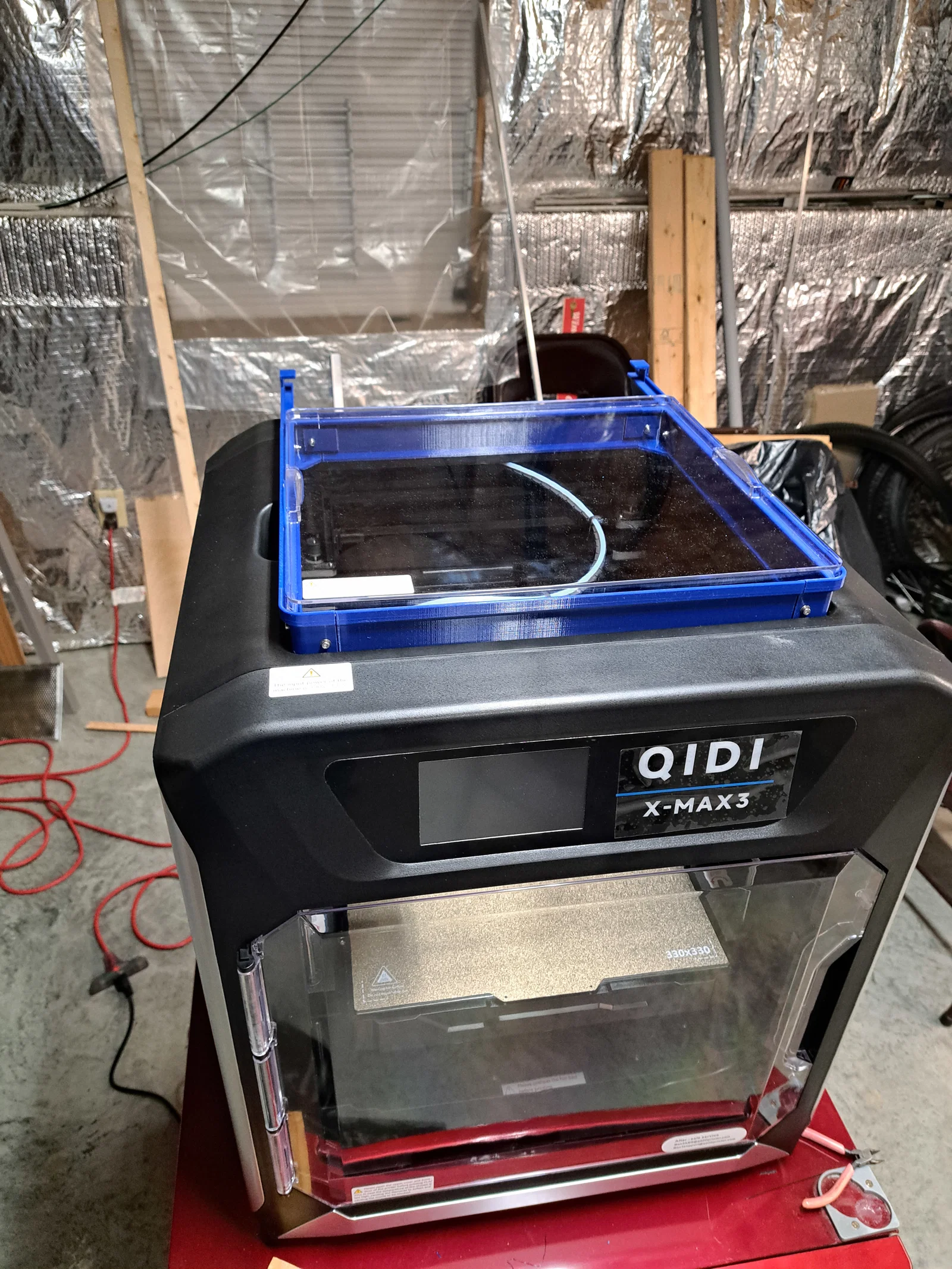

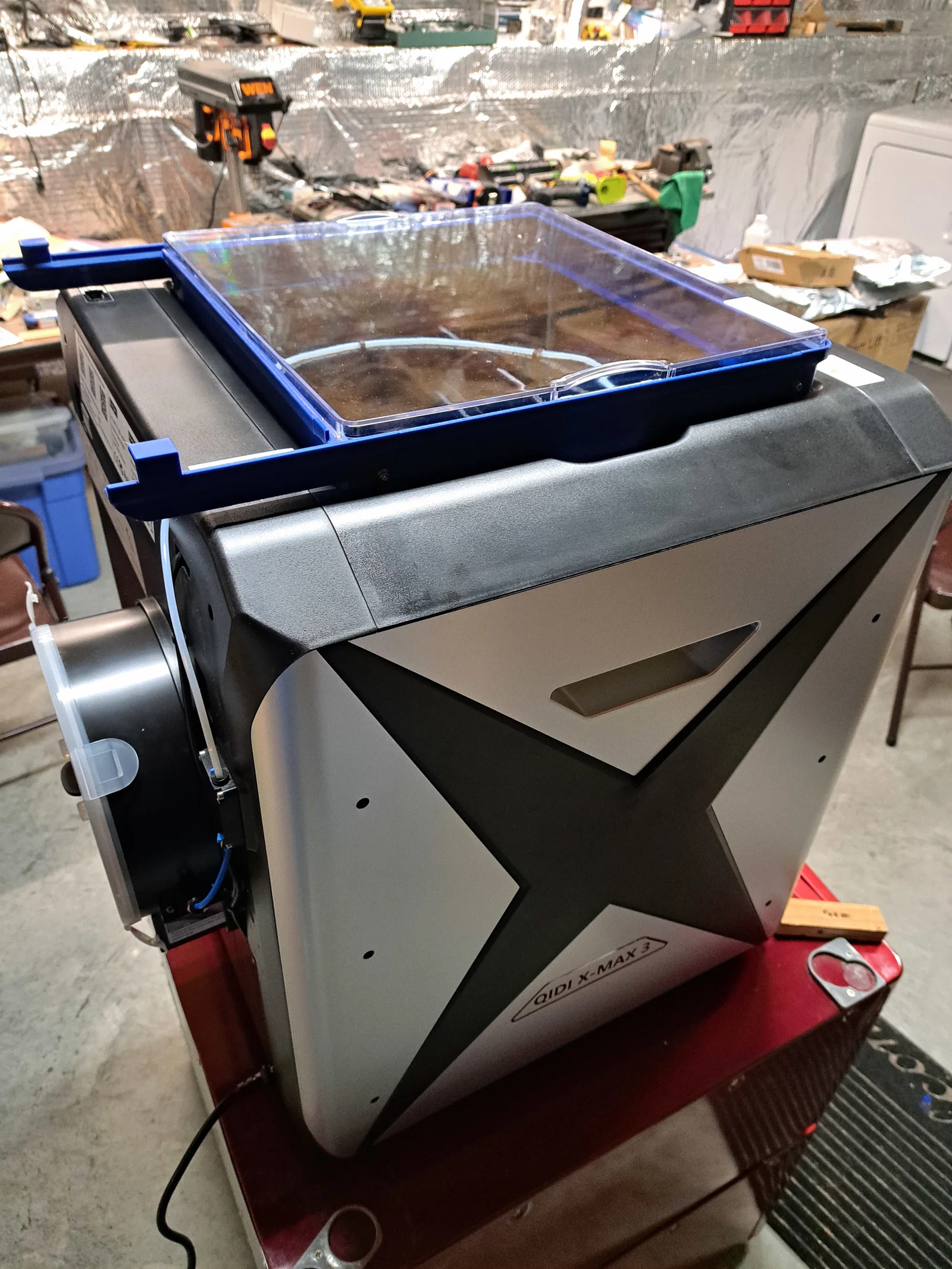

Khung trượt này giúp bạn mở nắp trên để thông gió, thao tác với bed, và thay filament bằng cách trượt nắp ra phía sau.

Mình làm mẫu này vì 3 lý do:

1. Không thích để nắp rời nằm lung tung vì dễ bị trầy/va đập hư hỏng.

2. Khi in vật liệu PLA và TPU thì thường được khuyến nghị nên thông gió cho enclosure. Nắp này trượt mở ra rất tiện cho việc đó.

3. Để giảm tình trạng nghẹt hot end, QIDI khuyến nghị dùng tùy chọn menu ‘Replace Filament’ để rút filament ra. Việc này cần tiếp cận hot end để cắt filament trước khi rút.

   Mình cũng có một mẫu đơn giản để hỗ trợ cắt filament tại đầu in: một bowden tube slip connector đơn giản cho extruder. Nó giúp tháo bowden tube khỏi extruder dễ hơn để cắt filament. Tìm trên Printables với từ khóa: Slip in/out bowden tube holder clip to facilitate QIDI X-Max 3 'Filament release' function.

Có một bản remix của thiết kế này, phần mép đáy rộng hơn để có thể gắn LED strip. Mình chưa tải bản remix đó, nhưng bạn có thể xem thử. https://cults3d.com/fr/modèle-3d/outil/qidi-x-max-3-support-de-capot-superieur-avec-led

Printing:

Bạn sẽ cần in 2 bản cho các mẫu: 'Corner', ‘SideToSide’, và ‘FrontToBack’. Đồng thời in 1 bản mỗi mẫu 'CornerLong1' và ‘CornerLong2’ (hai mẫu này là bản mirror của nhau). PETG filament chạy rất ổn cho món này để khỏi lo bị võng do nhiệt trong buồng in như PLA có thể gặp. ABS/ASA cũng là lựa chọn thay thế tốt cho PETG. Infill 30% là ổn.

Các chi tiết được thiết kế để in theo phương thẳng đứng, đúng như lúc sử dụng (phần rãnh trượt của nắp hướng lên). Mình dùng brim và organic supports (không cần nhiều). Các vách dài vẫn vừa trong bed in của X-max 3 nếu xoay chéo từ góc này sang góc kia.

Dùng 8 vít M3x16mm, 16 M3 washers, và 8 M3 nylon lock nuts để ráp khung lại. Bên dưới mỗi góc có lỗ để bắt cố định vào máy in, nhưng mình không dùng.

Feedback tốt hay chưa tốt đều sẽ giúp mình và những bạn sau muốn thử mẫu này.
