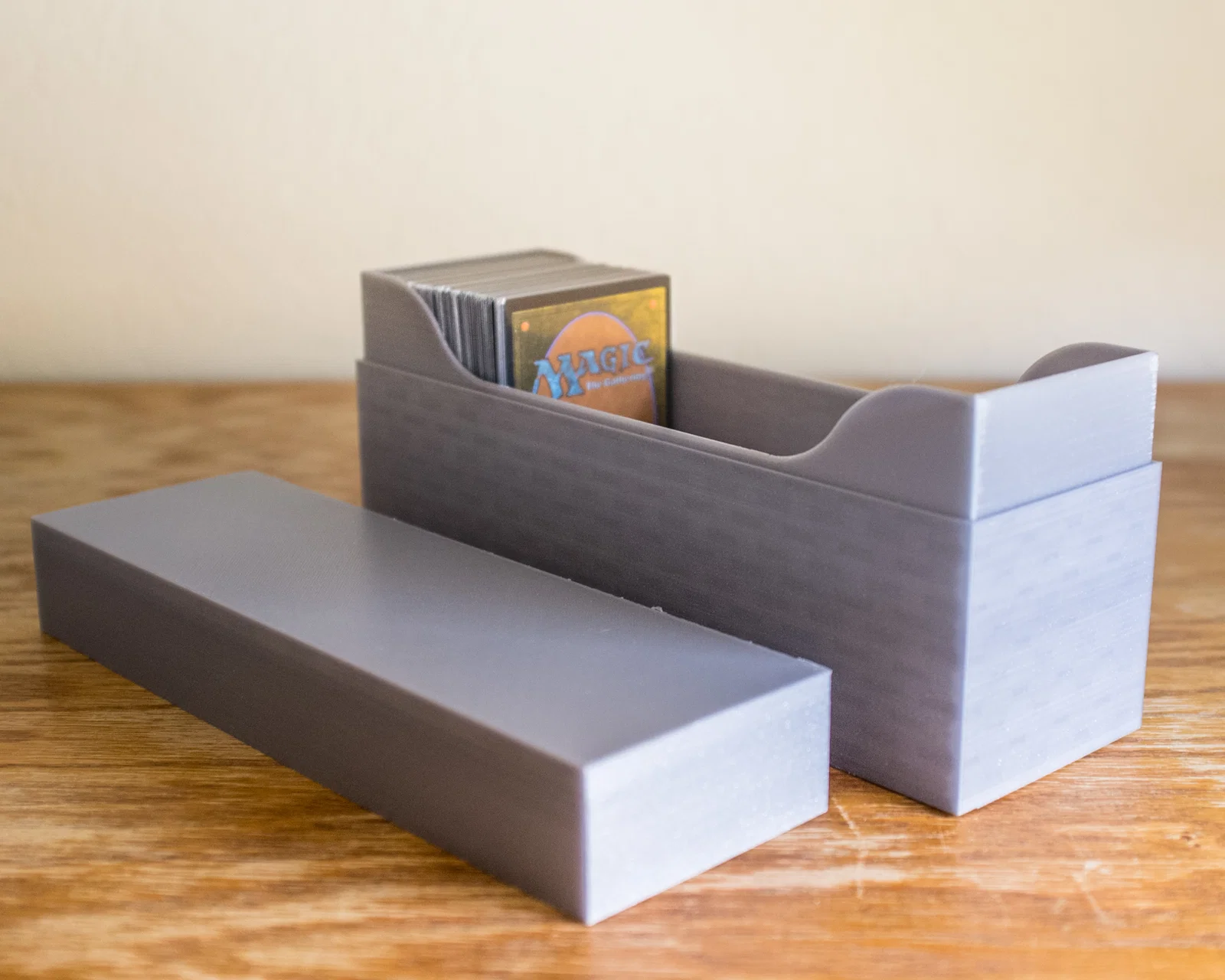

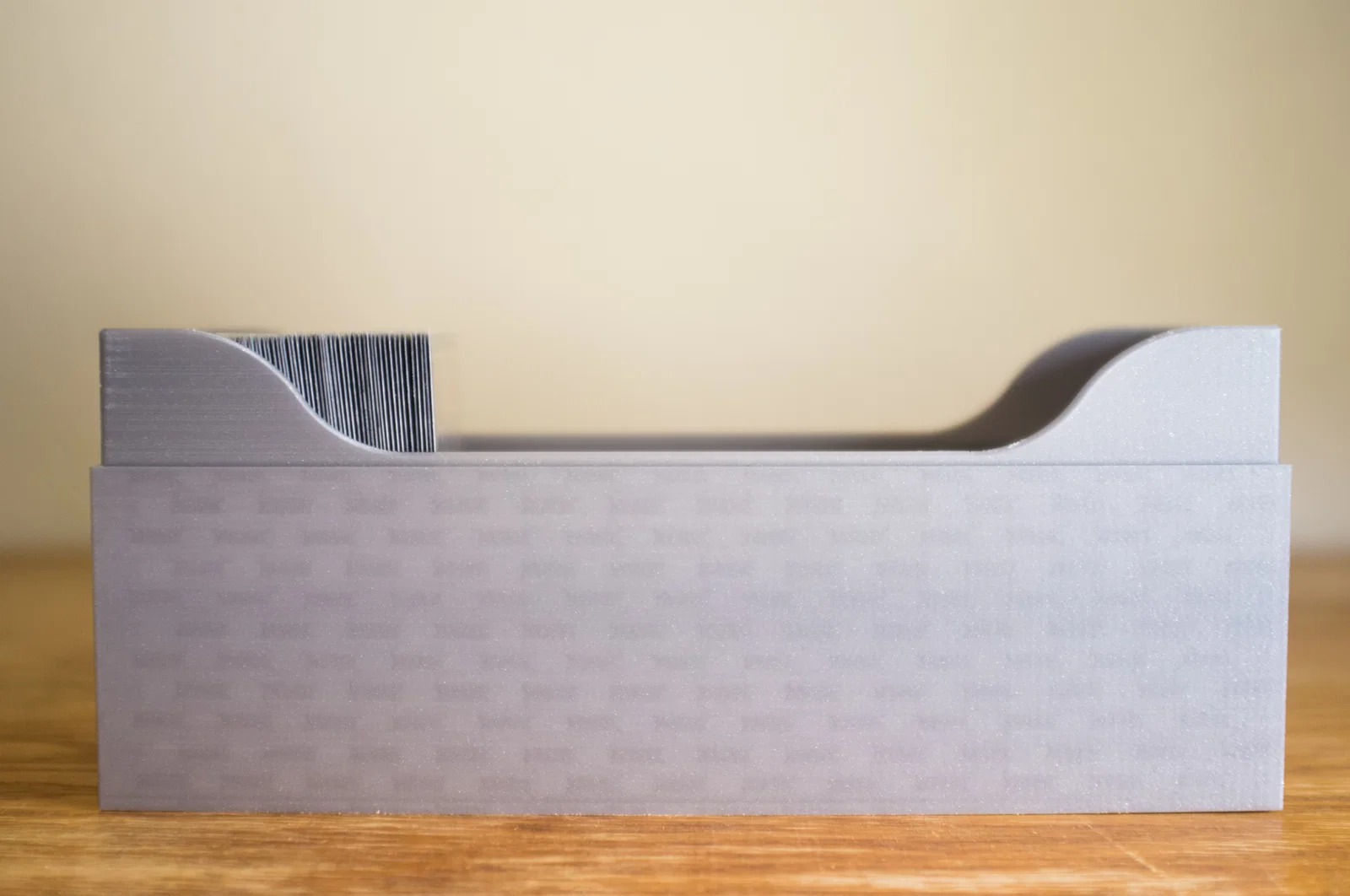

Hộp đựng bài Trading Card Box

Hộp Trading Card Box dài 9 inch, rộng 2.56 inch (kích thước ngoài), dùng để cất một bộ sưu tập nhỏ các trading card đã bọc sleeve KMC Hypermat penny sleeves, với một chút khoảng hở mỗi bên lá bài.

Một vài đặc điểm của Trading Card Box này gồm:

• Kích thước tổng thể (bên ngoài) - 9 x 2.56 inch
• Kích thước bên trong - Ở tỉ lệ 100%, hộp sẽ chứa vừa trading card đã bọc sleeve KMC Hypermat penny sleeves, với một chút khoảng hở ở mỗi bên lá bài.

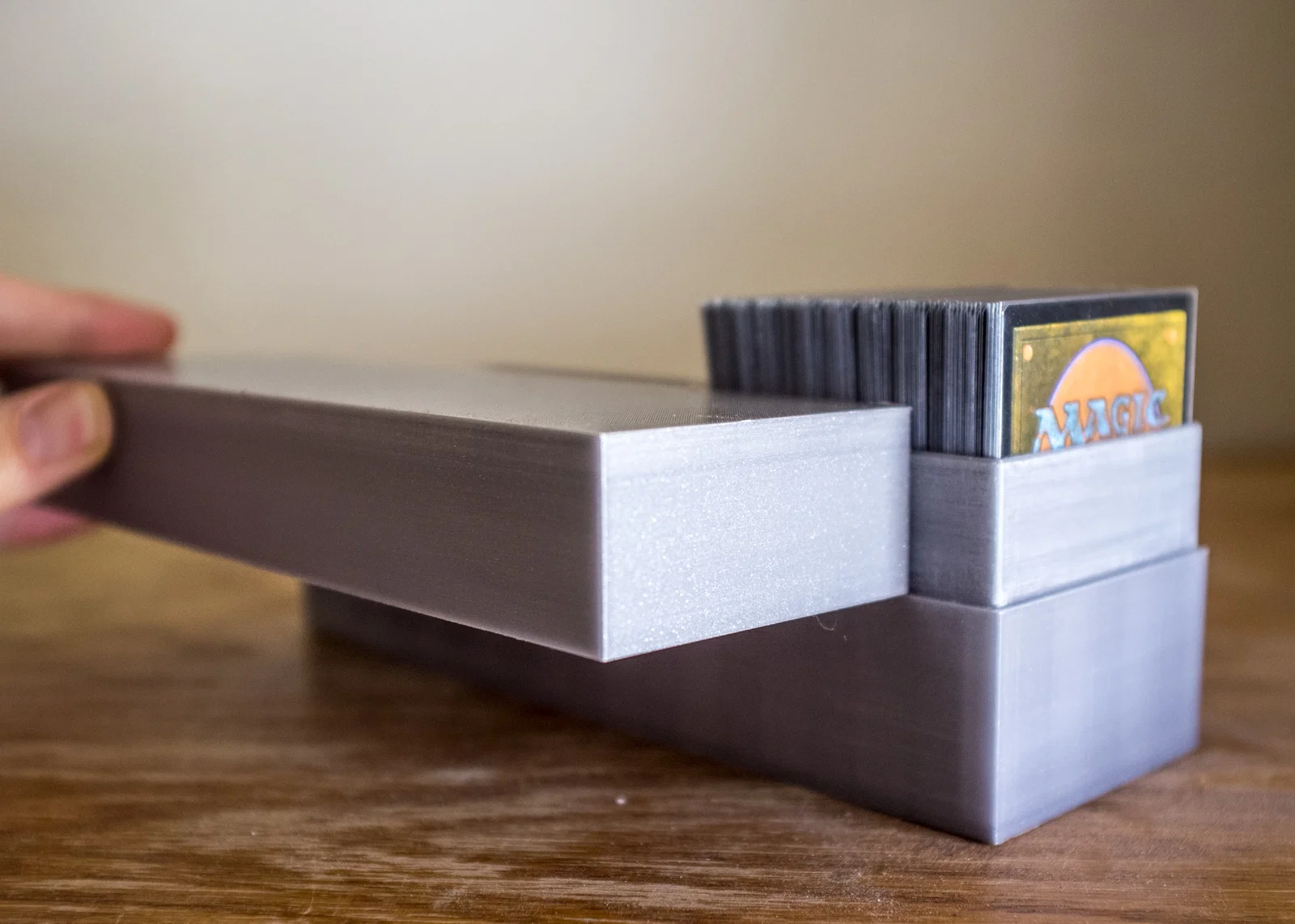

• Nắp dạng friction fit - Các bề mặt tiếp giáp được vẽ với độ hở .0005 [in] cho mỗi bề mặt; điều này về cơ bản sẽ thành kiểu interference fit nếu bản in không được xử lý lại sau khi in (giả sử máy in mục tiêu đã được calibration đúng).
• Độ cứng (Rigidity) - Độ dày thành cho các bề mặt không ghép được đặt là .125 [in], và .0625 [in] cho các bề mặt ghép. Cách này tạo thành hộp tương đối mềm dẻo ở phần giữa, trong khi hai đầu ngắn vẫn cứng cáp.

Thông số in khuyến nghị, giả sử dùng filament PLA

• Thiết lập filament cơ bản - Prusament PLA profile
• Nozzle - 0.4 mm
• Layer height - 0.15mm
• Perimeters - 3 (nếu có chỉnh extrusion width; còn không thì khuyến nghị 2)
• Brim - 5 mm
• Extrusion width, Perimeters - 0.6
• Extrusion width, Infill - 0.6
• Extrusion width, Solid Infill - 0.6
• Cooling, Disable fan for the first - 5 layers

Ghi chú quan sát về thiết lập Brim đề xuất

Để giảm/tự ngăn tình trạng các góc bản in bị bong/nhấc khỏi build plate, mình khuyến nghị dùng brim 5 [mm]. Góc nhọn truyền nhiệt ra khỏi bản in hiệu quả hơn nhiều so với bề mặt phẳng. Thêm một brim nhỏ sẽ tăng diện tích bề mặt quanh perimeter của bản in, giúp cân bằng bớt lực co rút khi các góc của hộp nguội đi.

Gợi ý sau khi in (Post Printing)

Phần tiếp giáp giữa nửa trên và nửa dưới của hộp cần được hoàn thiện/chà nhám sau khi in, vì khi lắp lại rồi thì hộp sẽ rất khó mở do khoảng hở lắp ráp rất nhỏ. Ngoài ra, do các layer lines của hai nửa cùng hướng với nhau, một hộp đựng bài không được chà nhám sau khi in gần như sẽ không thể mở ra.

Mình đề xuất chà nhám từ giấy nhám thô đến mịn dần, bắt đầu từ grit 100, rồi xuống khoảng 220 grit. Việc này sẽ làm phẳng bớt bề mặt in còn nhám, đồng thời tăng nhẹ khoảng hở lắp ráp. Nếu muốn bề mặt mịn hơn, có thể wet-sand với giấy nhám 220 grit (hoặc mịn hơn). Cũng khuyến nghị mang khẩu trang chống bụi trong quá trình này để tránh hít phải bụi nhựa sinh ra khi chà nhám.

Note 1: Các file, hình ảnh và thông tin ban đầu được phát hành vào ngày 3 tháng 3, 2019 tại liên kết sau: http://ianpchase.com/blog/2019/2/24/inside-the-box

Note 2: Các file CAD được cung cấp trên trang này được vẽ theo đơn vị inch

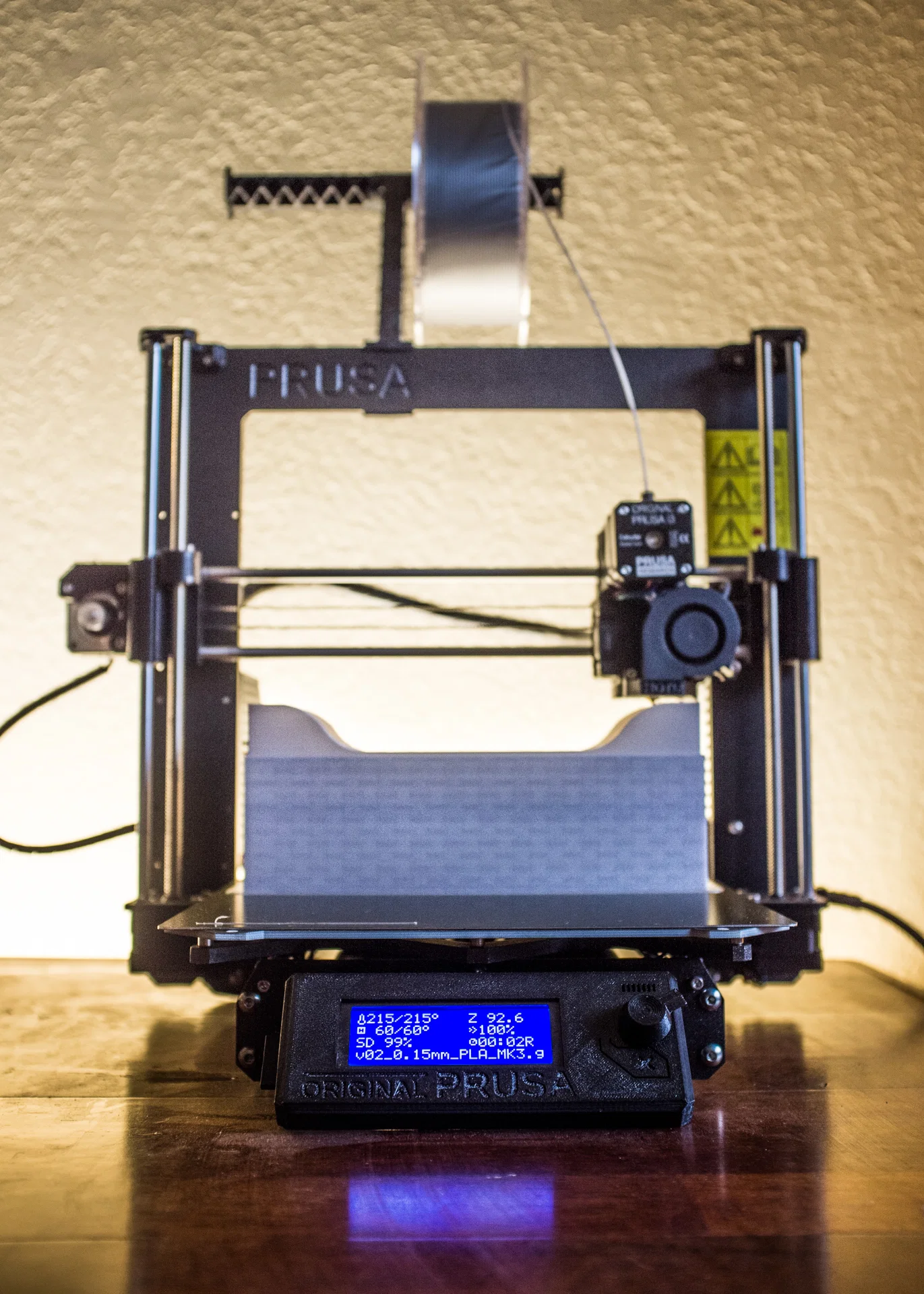

Note 3: File .gcode được tạo vào năm 2019 cho một mẫu Prusa i3-MK3S ở thời điểm đó………..
