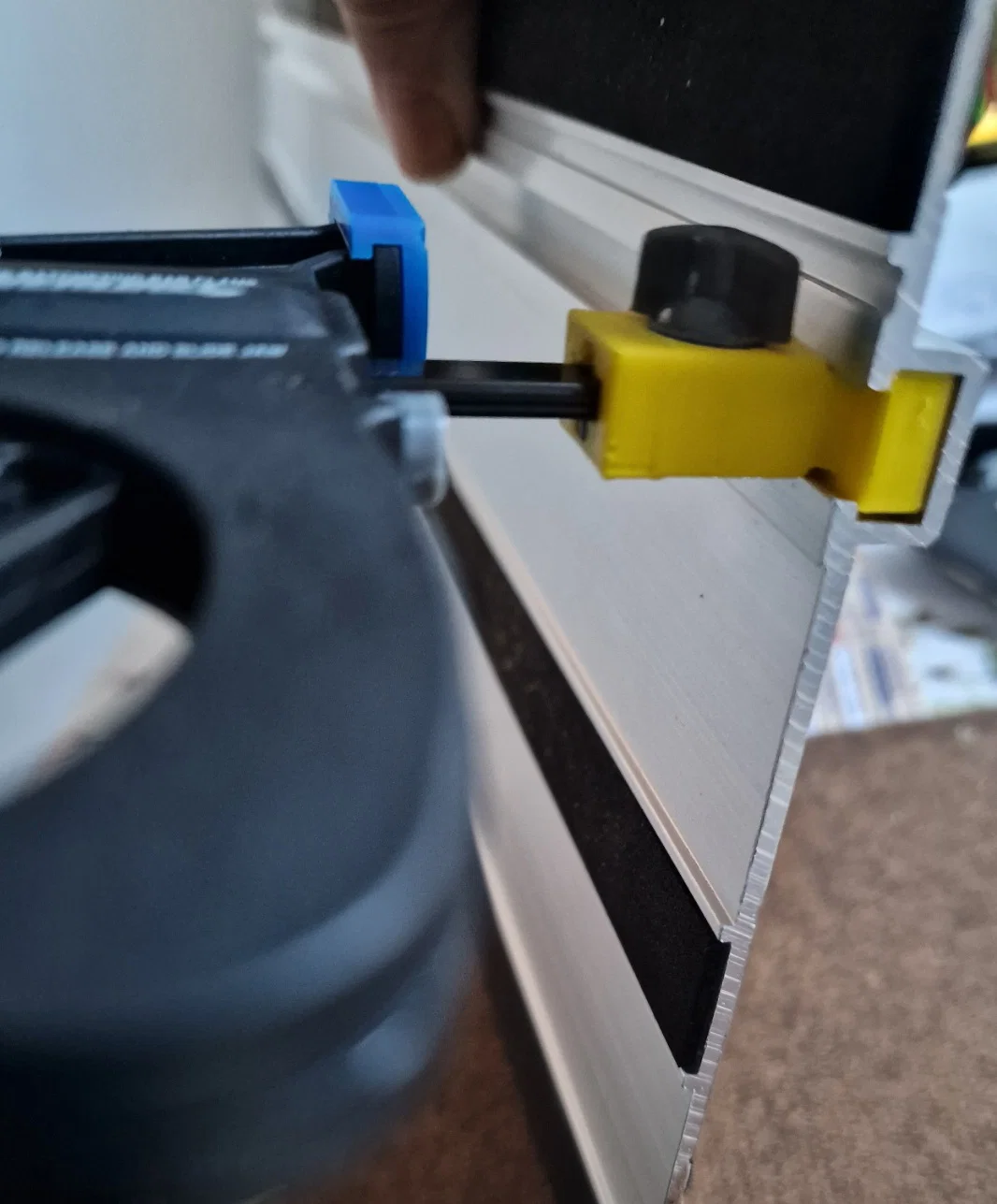

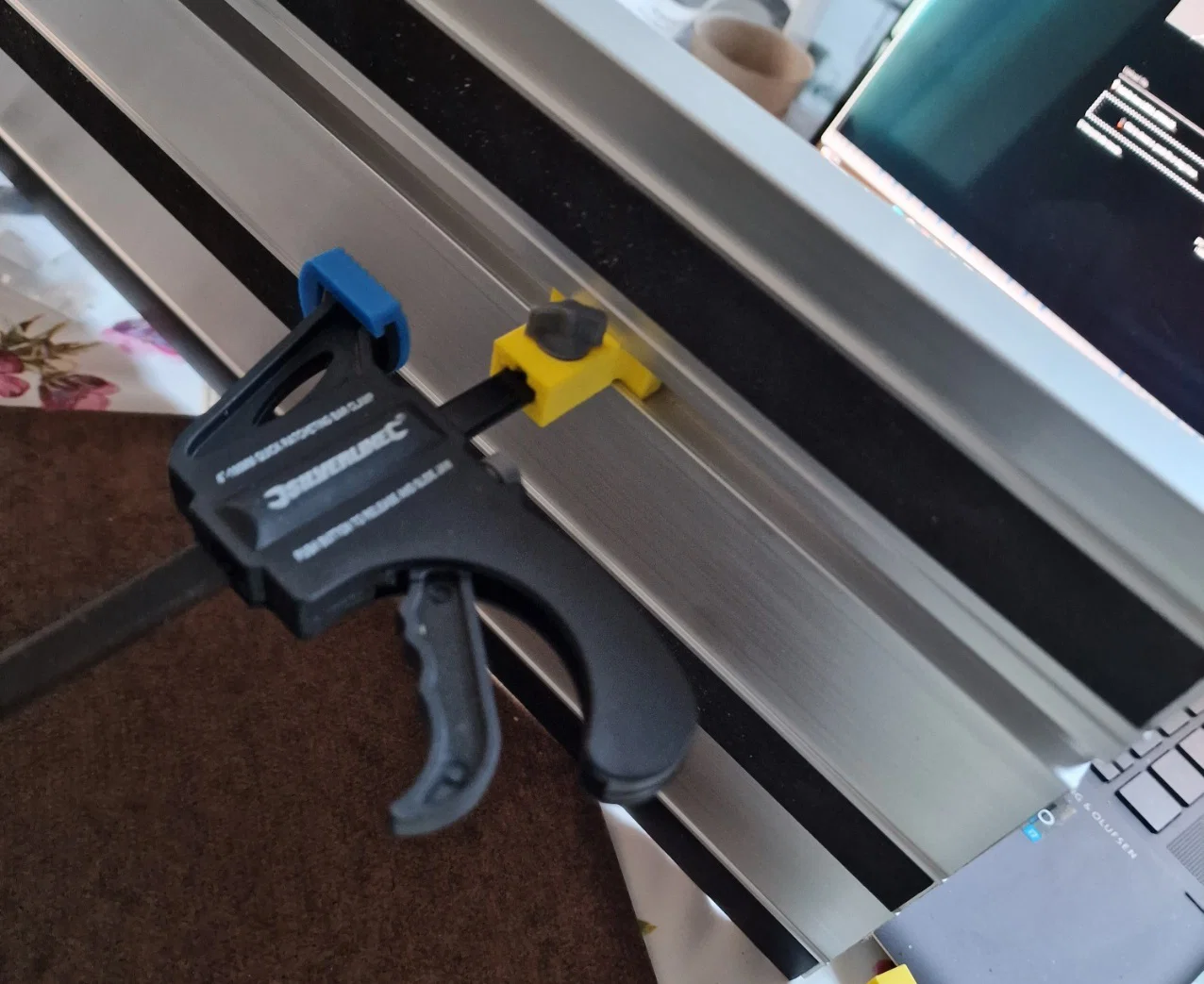

Quick clamp Plunge saw adapter cho ray LIDL Parkside

*** Update 19May24 ***
Kẹp ray bị hư khi cắt ngắn một cánh cửa nên mình đã thiết kế lại thành Version 2.

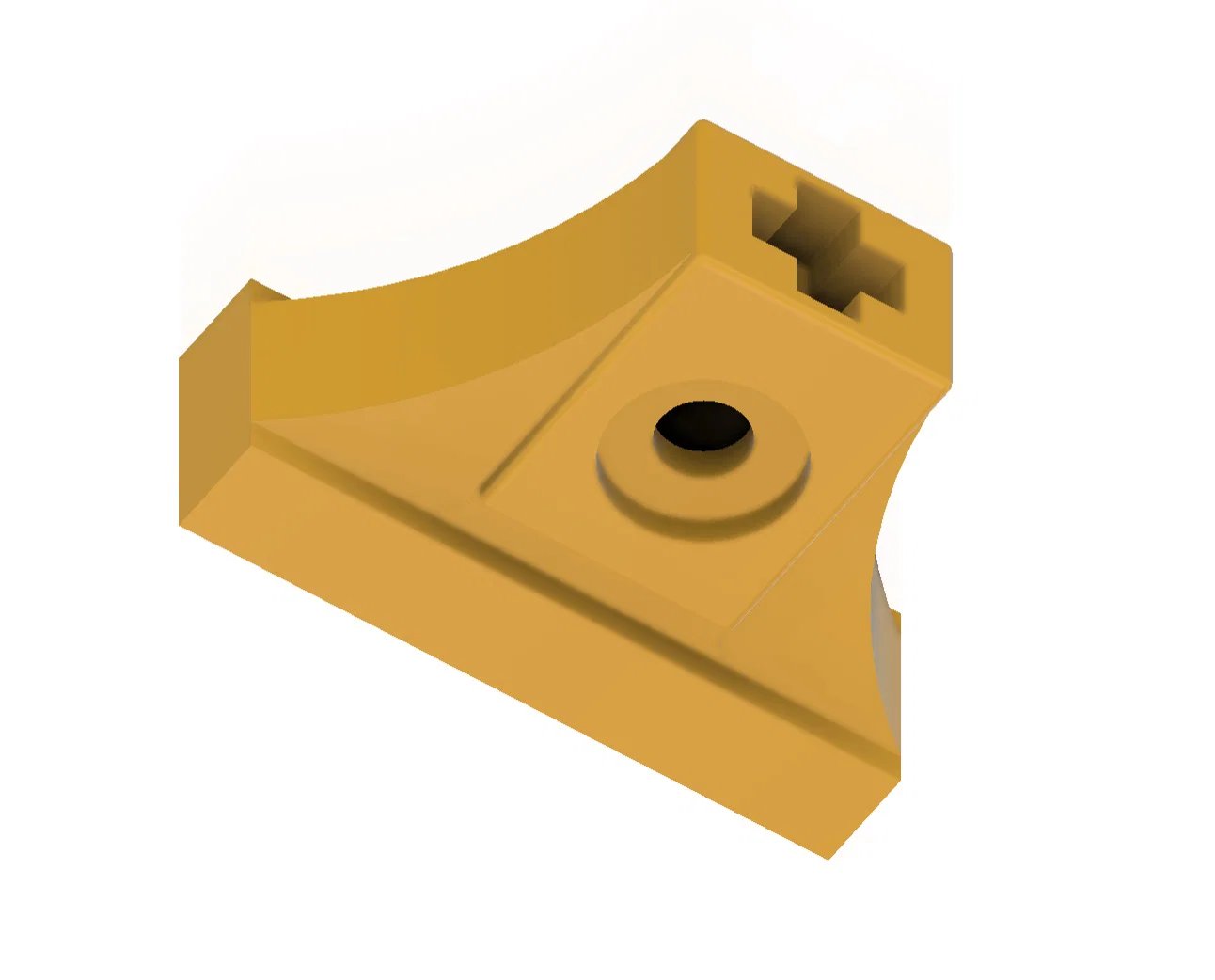

Bản mới có thêm phần loe hai bên để gia cường thân, cứng hơn rõ rệt. Xem hình.

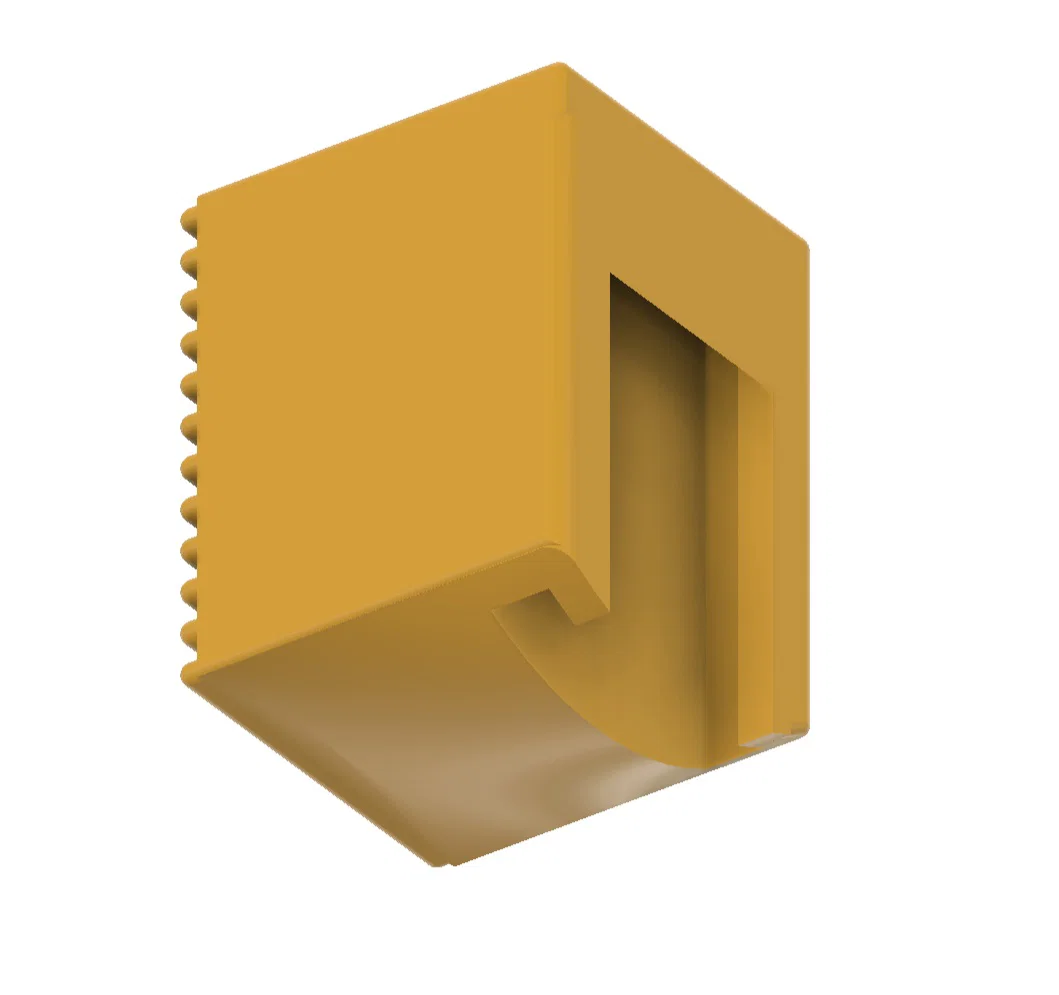

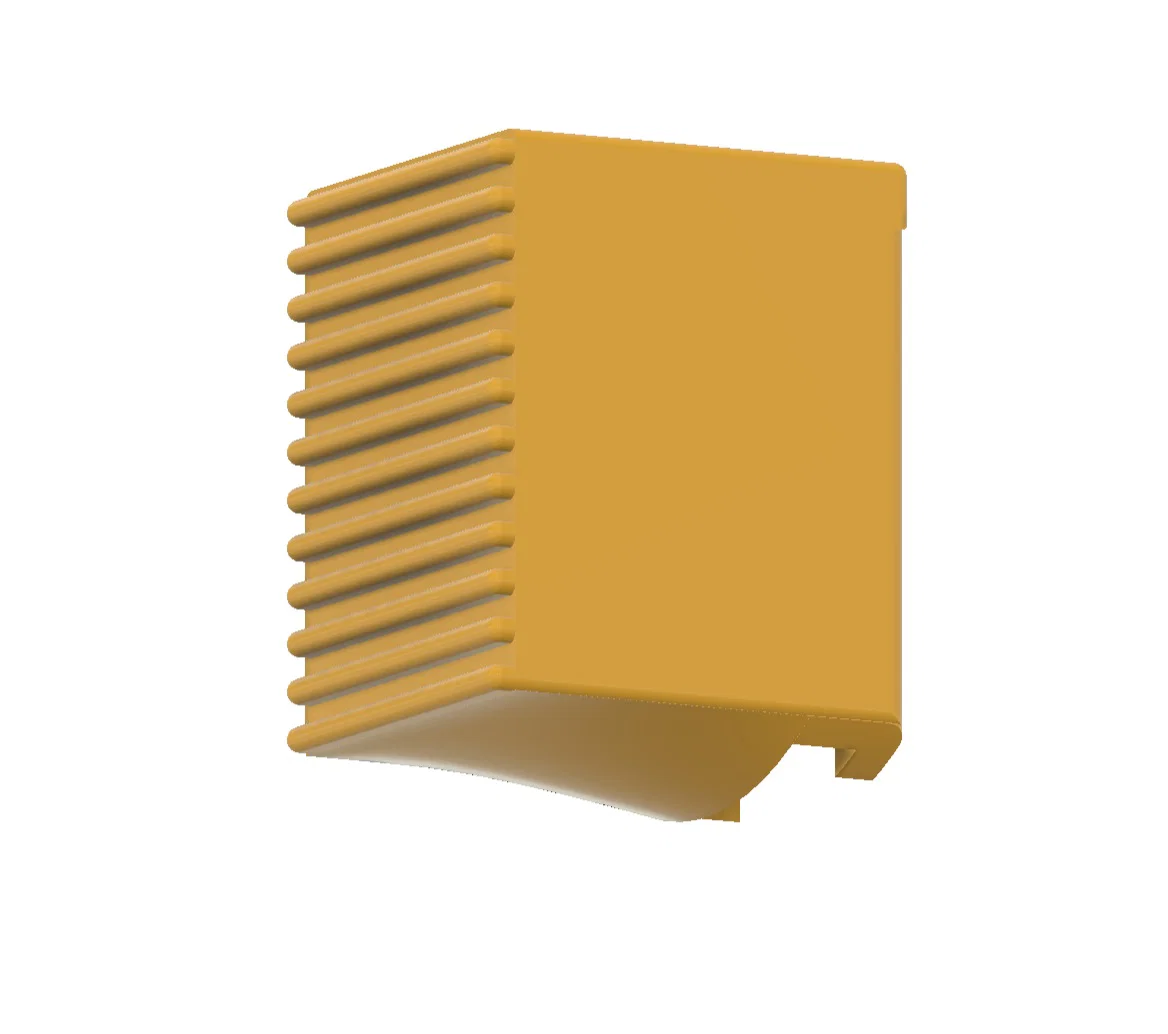

Mình cũng thêm miếng đệm (extension pad) thay thế dày 10mm để giờ không còn giới hạn khoảng kẹp tối thiểu.
Miếng pad hiện tại có thể trượt ra, và pad 10mm trượt vào đúng vị trí. Mình in trên Prusa Mini+ thì dung sai khá khít; nếu máy bạn bị chặt quá thì khuyên tăng scale nhẹ cho phù hợp.
***********************

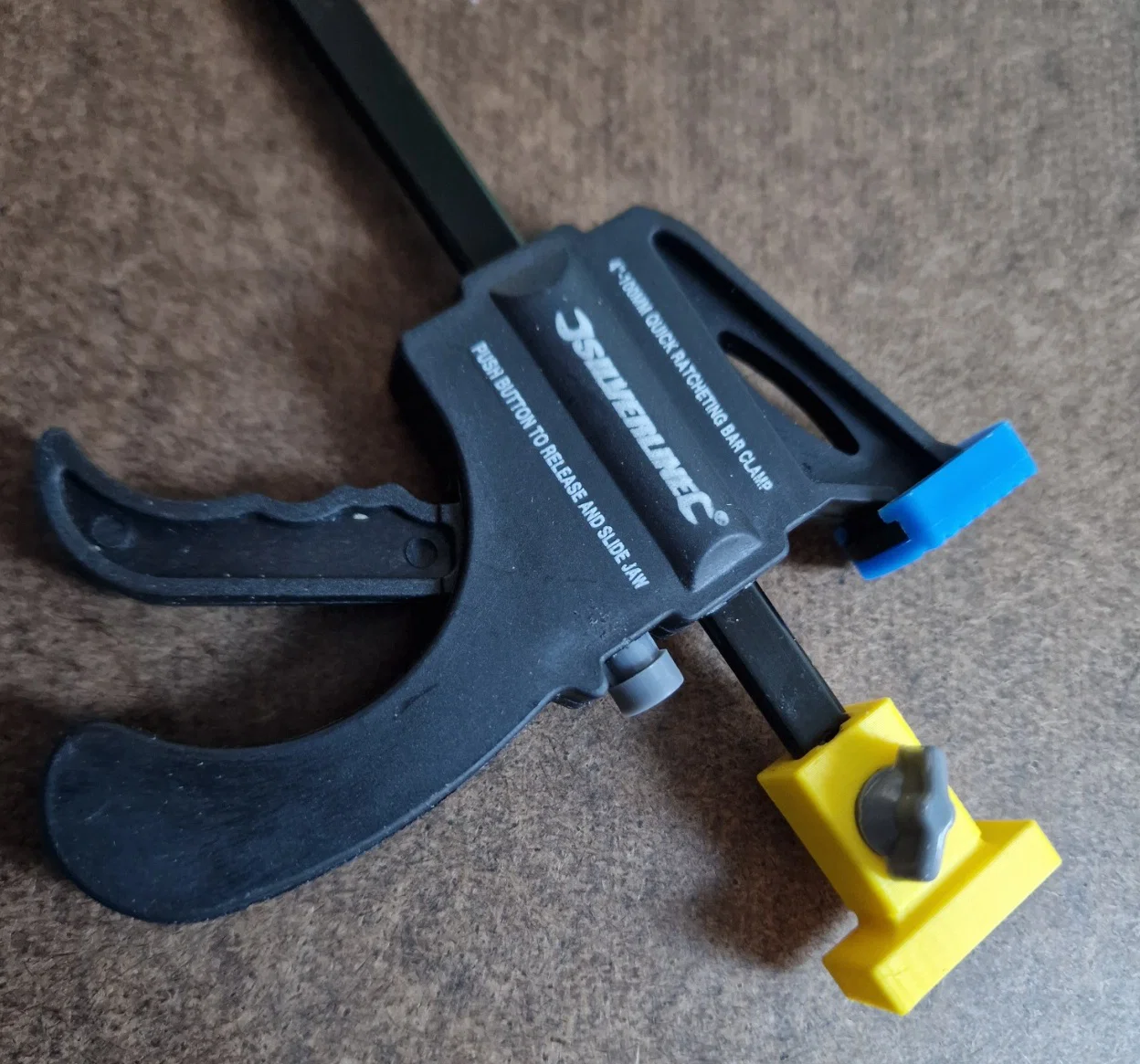

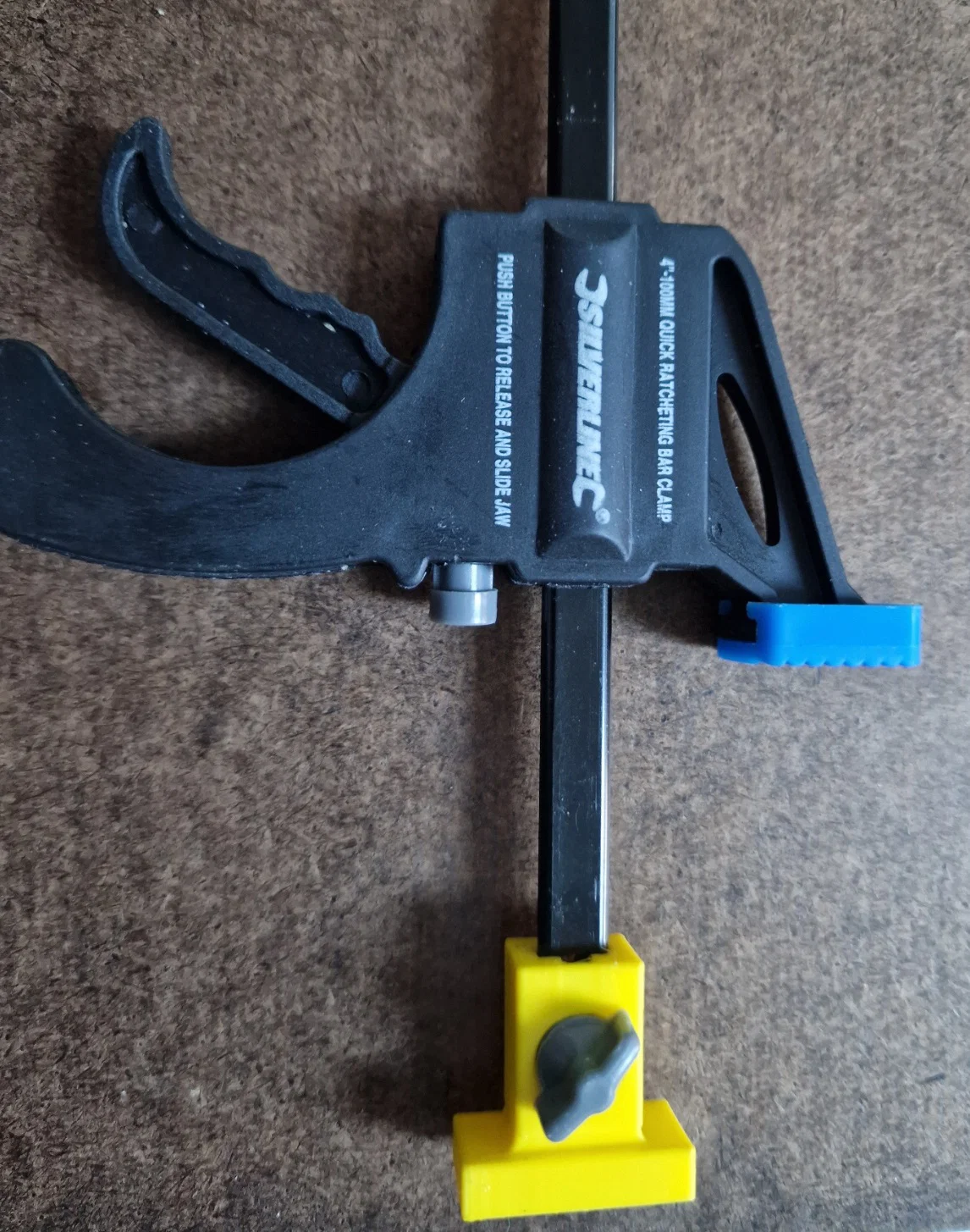

Adapter này dùng kẹp 100mm ratchet bar quick grip mini light duty clamp.
Mình mua kẹp Silverline 250108, nhưng mình cũng có vài cái Kaheigh 4inch y chang, chỉ khác thương hiệu.

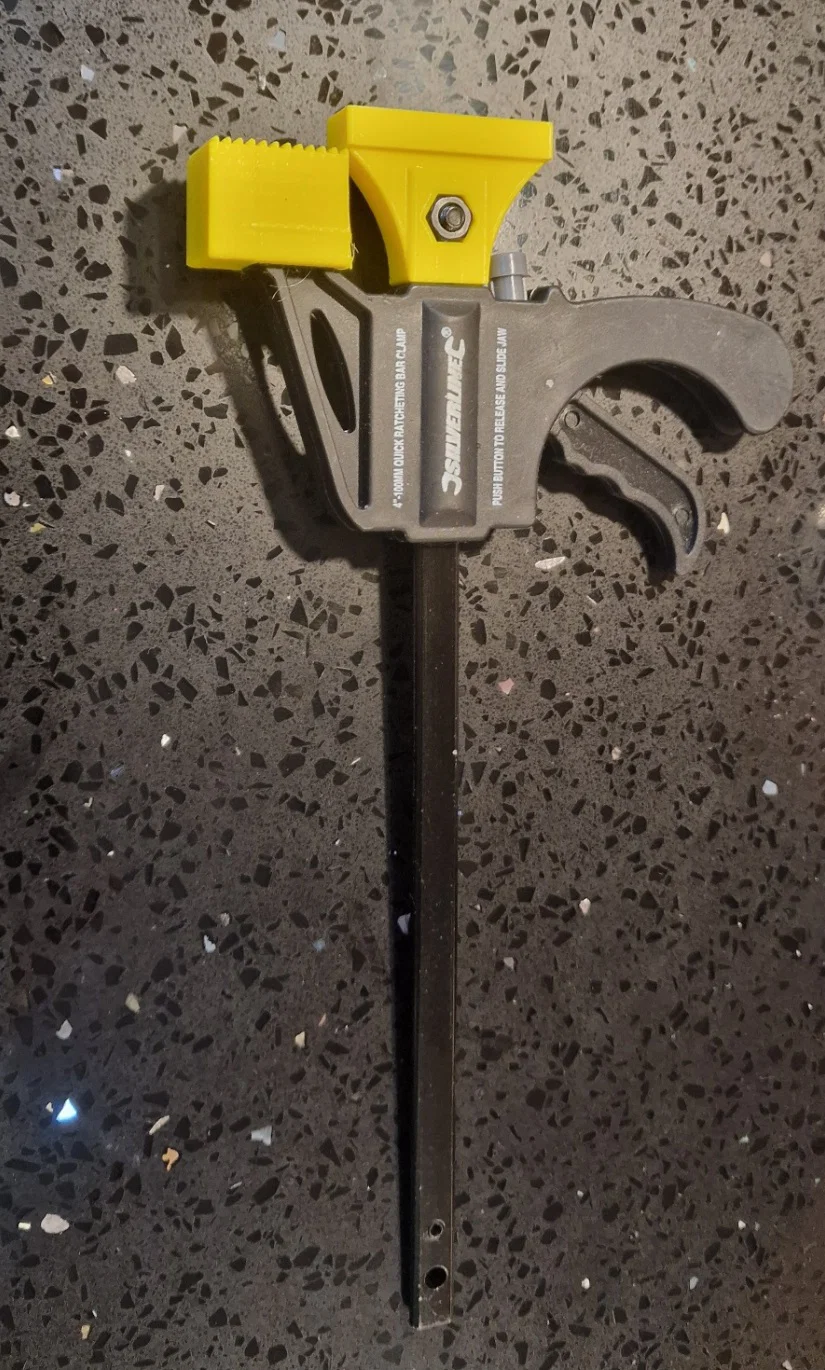

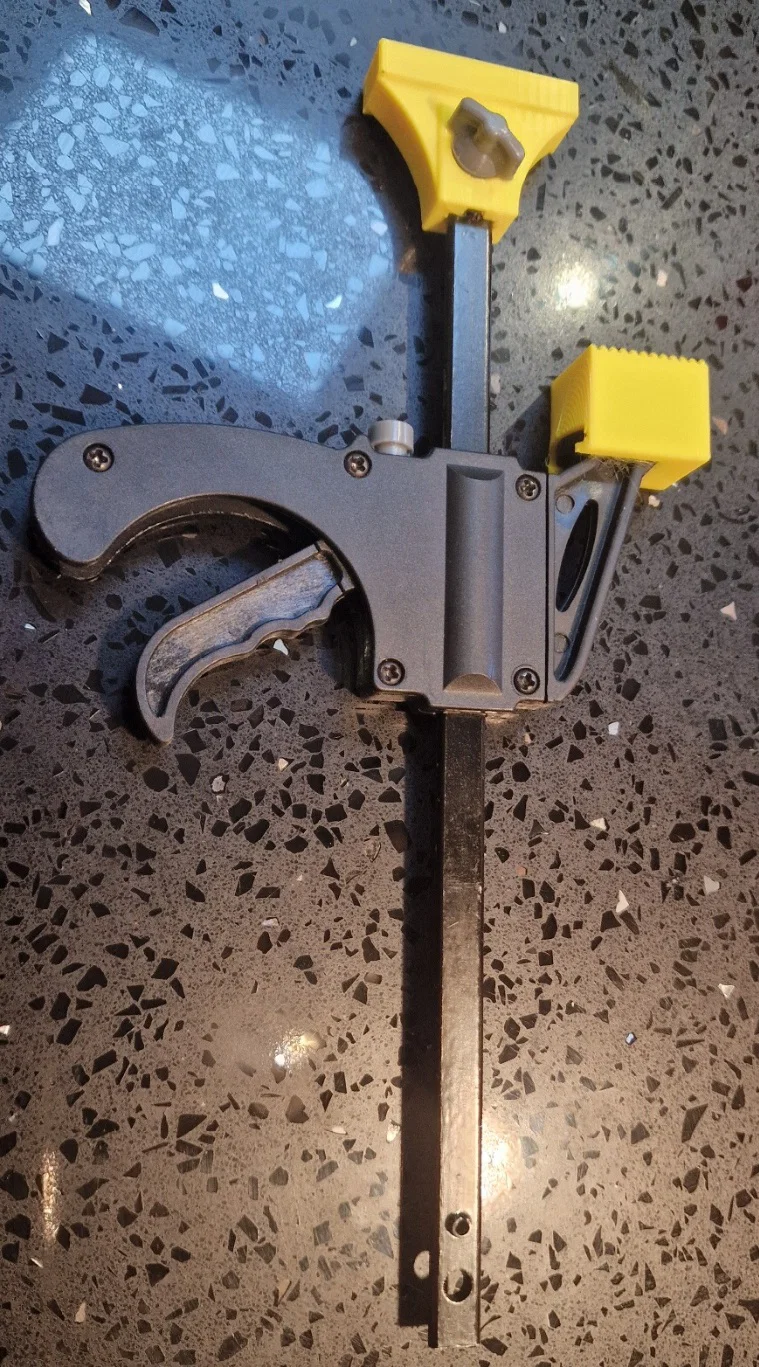

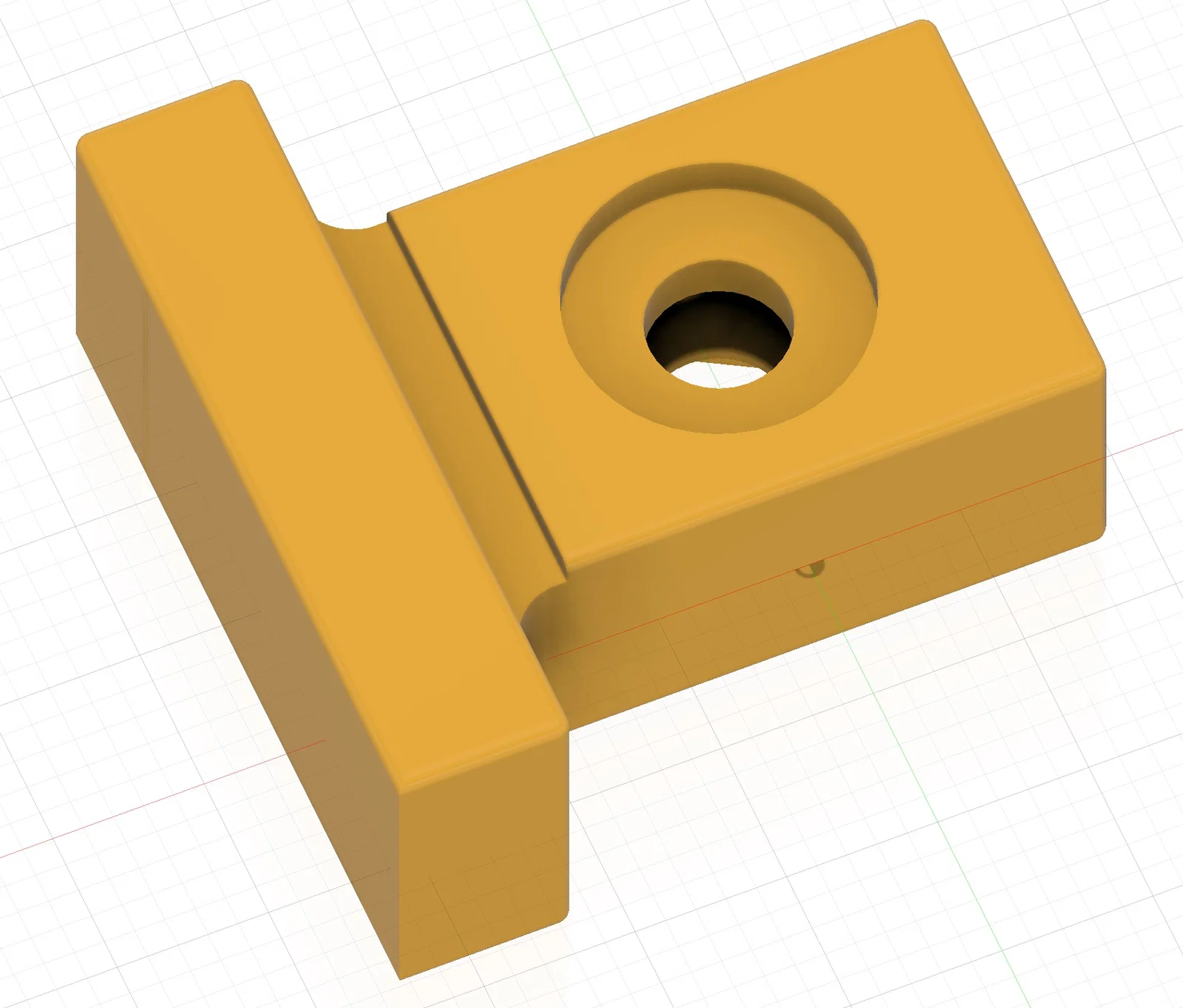

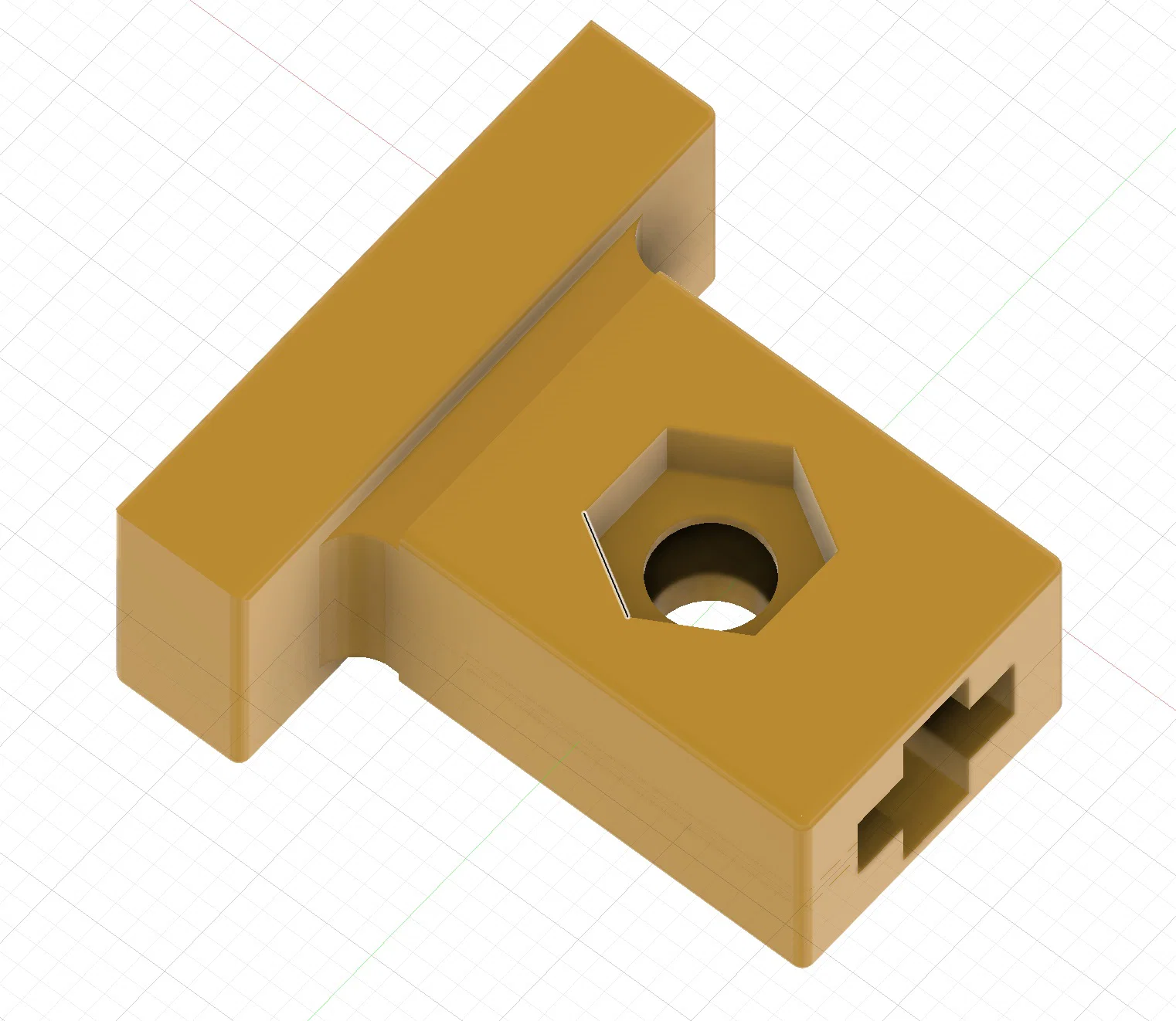

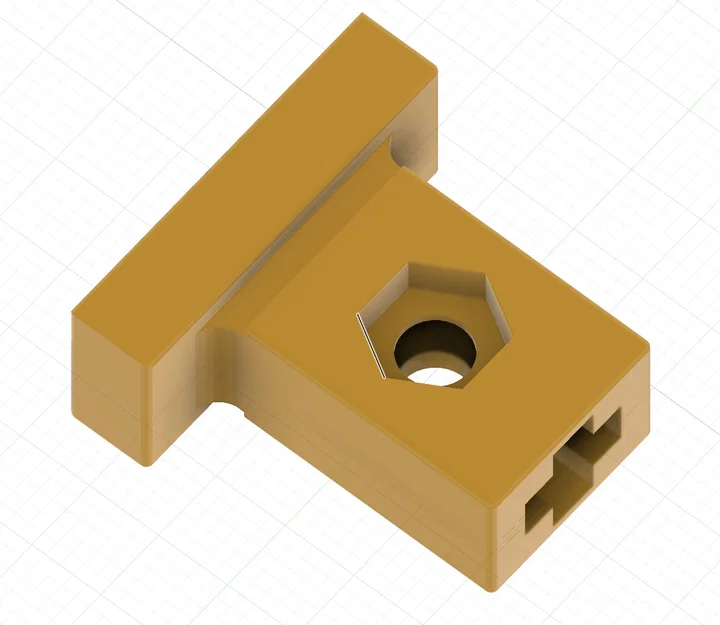

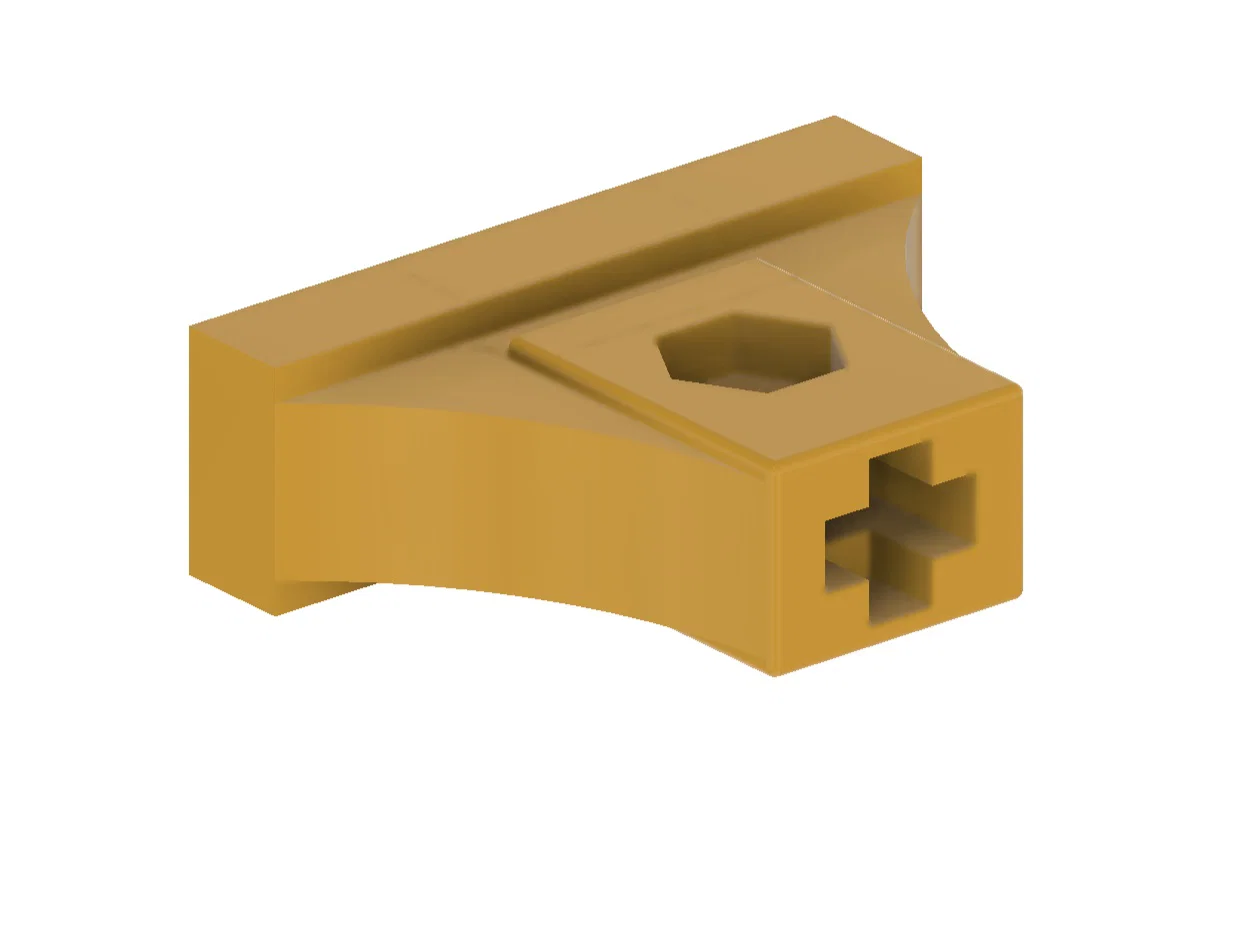

Phần fixed clamp có thể tháo ra và thay bằng adapter, rồi siết cố định lại bằng đúng nut và bolt sẵn có.

Do thiết kế của kẹp, độ dày phôi tối thiểu có thể kẹp là 10mm.
Với mình thì không sao vì mình không bao giờ cắt vật liệu mỏng dưới 10mm.
Tuy nhiên mình đang làm một clamp pad thay thế dày hơn để khắc phục giới hạn này.

In PLA layer 0.2mm và không cần support trên Prusa Mini+.
Mình in infill 20% nhưng nếu tăng infill thì bản in sẽ cứng hơn.

Mình có đính kèm file STEP bên cạnh STL để dễ chỉnh sửa nếu cần.

Hy vọng giúp được ai đó.
