Vỏ anten GPS (GPS Antenna Case)

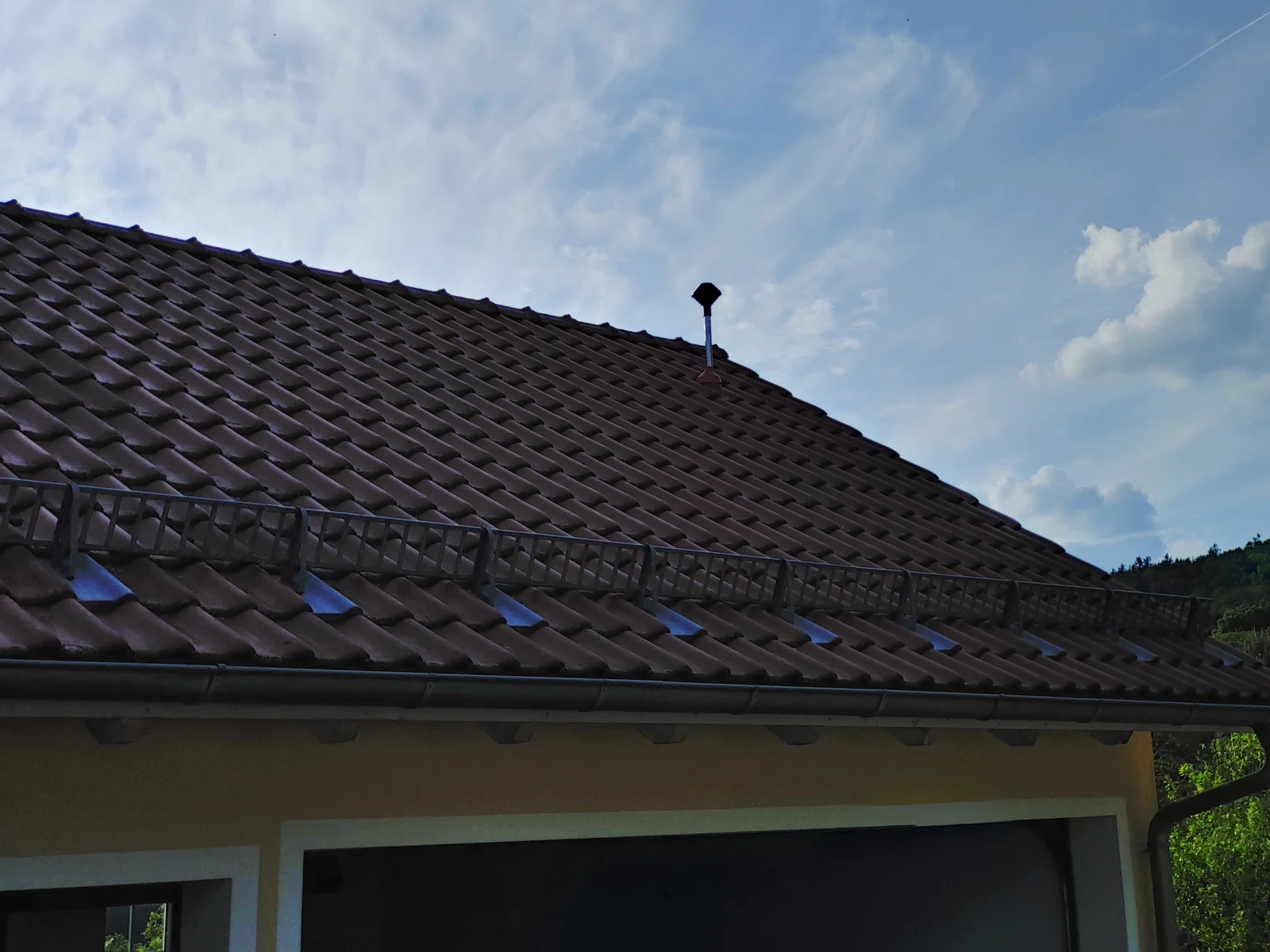

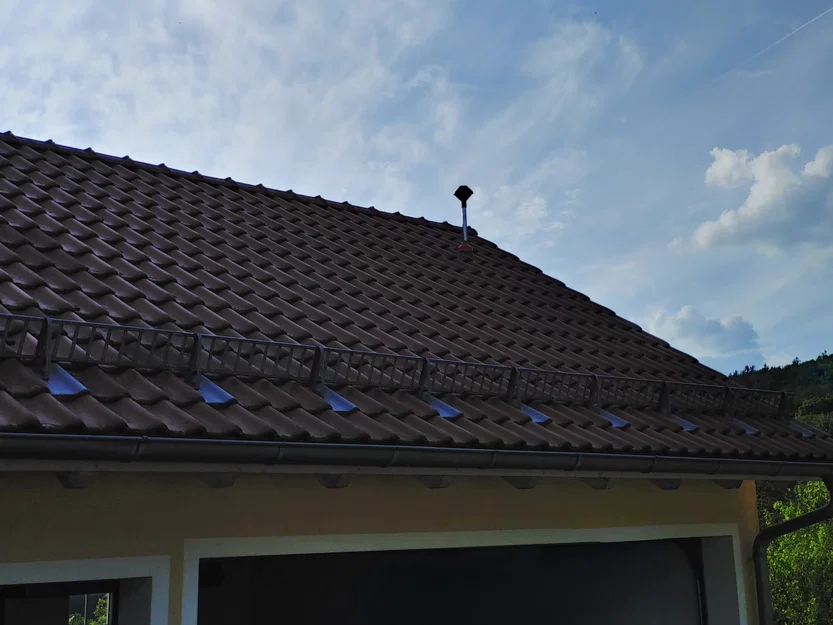

Đây là một cái vỏ (case) để gắn anten GPS của base station lên một ống thép 1 1/4".
Cái vỏ này dùng được cho simpleRTK2B Starter Kit LR từ ArduSimple (đường kính plate 150mm) hoặc Marotronics (đường kính plate 160mm).

Những cải tiến so với bộ ArduMower GPS RTK Basisstation Kit từ Marotronics:

• bảo vệ cảm biến GPS và dây cáp khỏi thời tiết
• gắn chắc chắn lên ống thép lớn hơn (1 1/4"), thường dùng để đi xuyên qua mái nhà.

Vật liệu cần chuẩn bị:

• 1x ống 1 1/4"
• 10x vít 3.5 x 16 mm
• 2x vít M4 x 12 mm
• khoảng 60cm filament TPU 1.75mm (tùy chọn)
• 2x dây rút (cable tie)

In 3D

Cả phần nắp trên và đáy của case đều có thể in không cần support. Làm được điều này bằng cách in cả hai phần (top và bottom) theo kiểu úp ngược.

Thêm gioăng (gasket)

Bạn có thể thêm một sợi TPU mềm làm gioăng (mình dùng NinjaFlex). Dùng một dụng cụ phù hợp để ấn nó vào phần rãnh (cavity) của nắp trên.

Chuẩn bị plate anten

Bạn cần khoan thêm 2 lỗ 4mm xuyên qua plate anten để bắt vít cố định:

Nếu bạn dùng base plate đường kính 160mm, bạn cũng cần tạo thêm khoảng trống cho dây cáp:

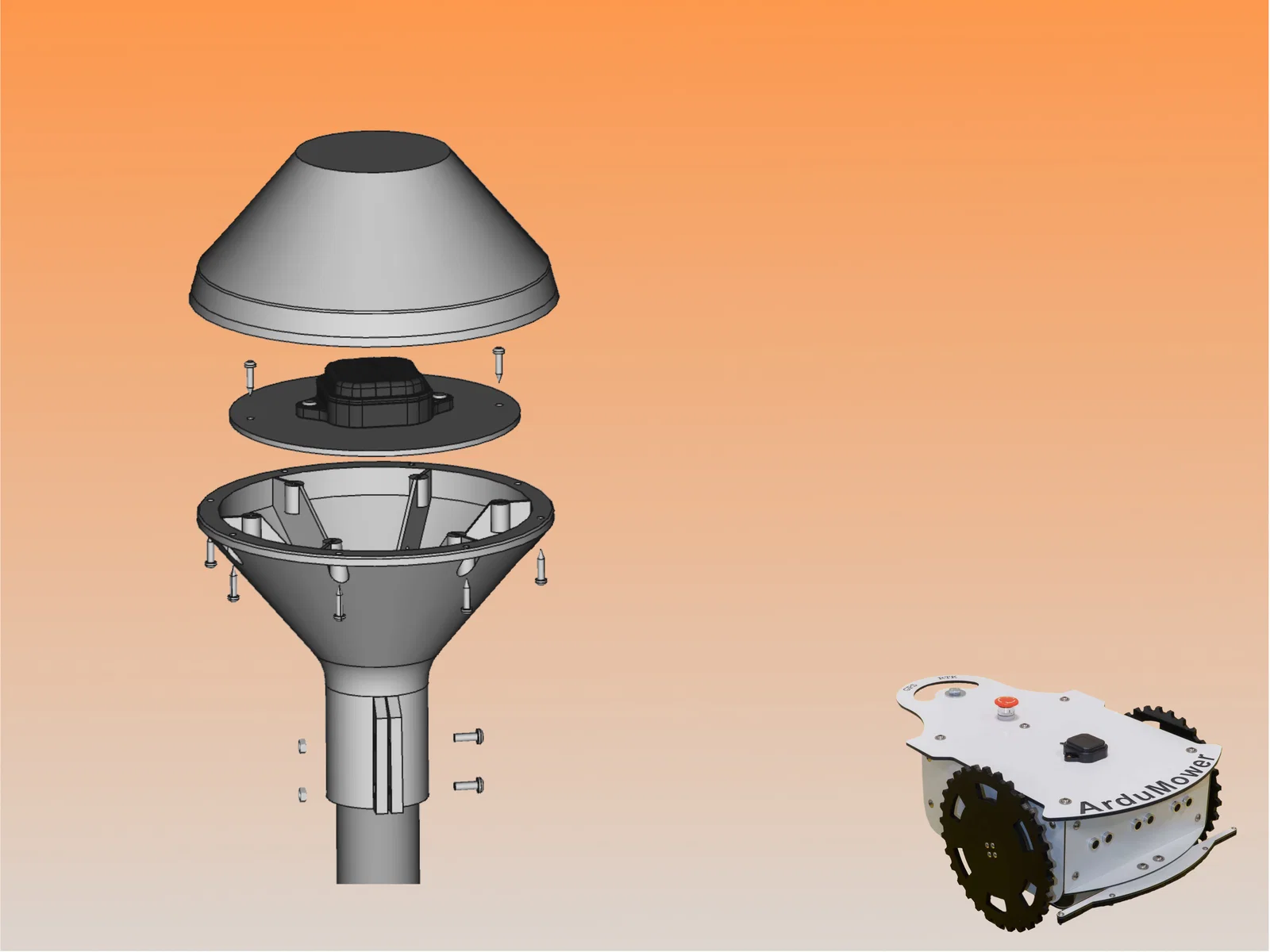

Lắp ráp

Trước khi gắn base plate, bạn nên cố định dây anten bằng 2 dây rút:

Giờ bạn có thể bắt base plate, rồi đóng case lại và case đã sẵn sàng để gắn lên ống.

Chúc bạn làm vui vẻ!
