Máy làm filament từ chai PET (PET Filament Machine)

Tổng quan:
Đây là phiên bản máy của mình để tái chế chai PET thành filament cho máy in 3D.

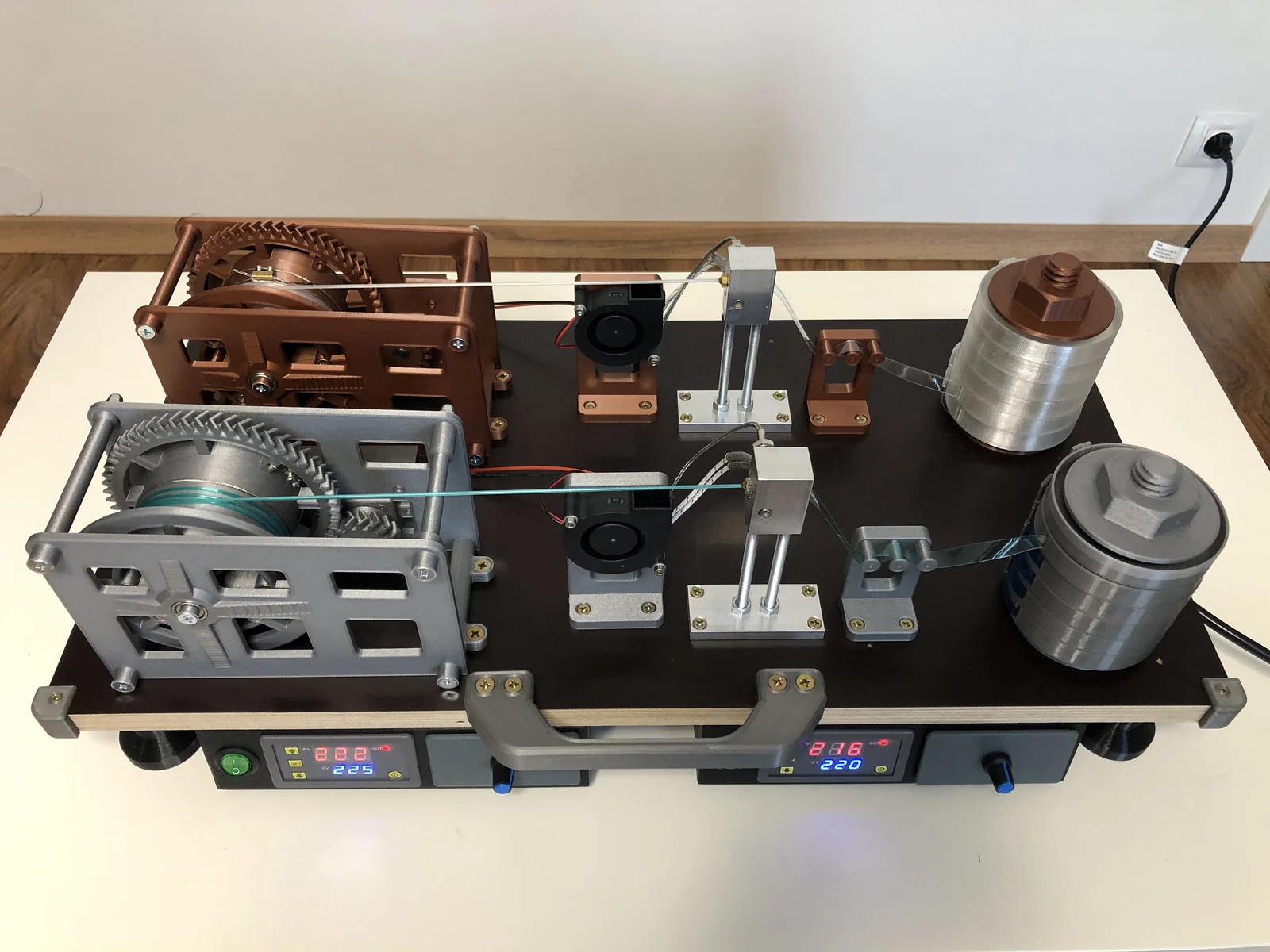

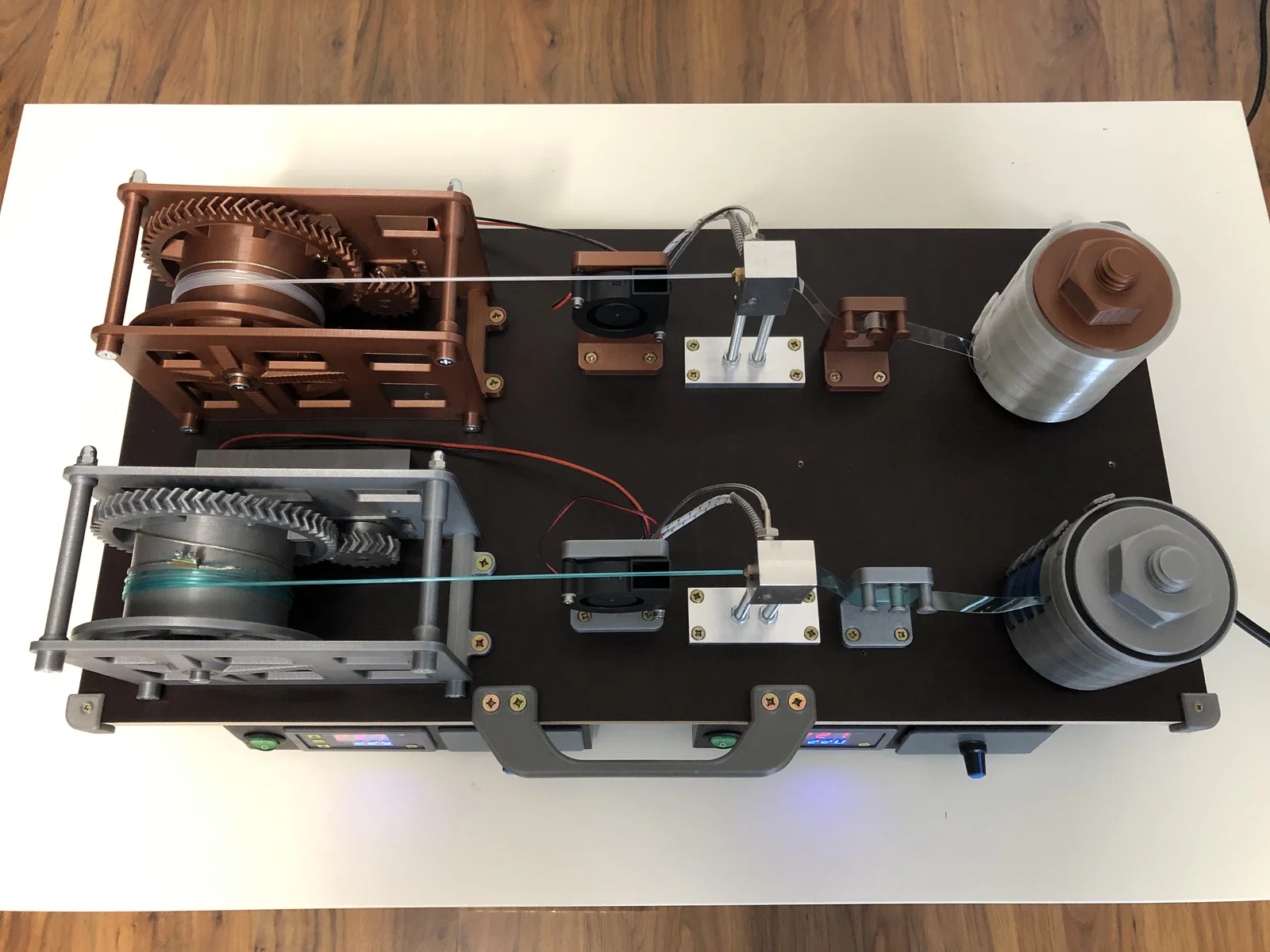

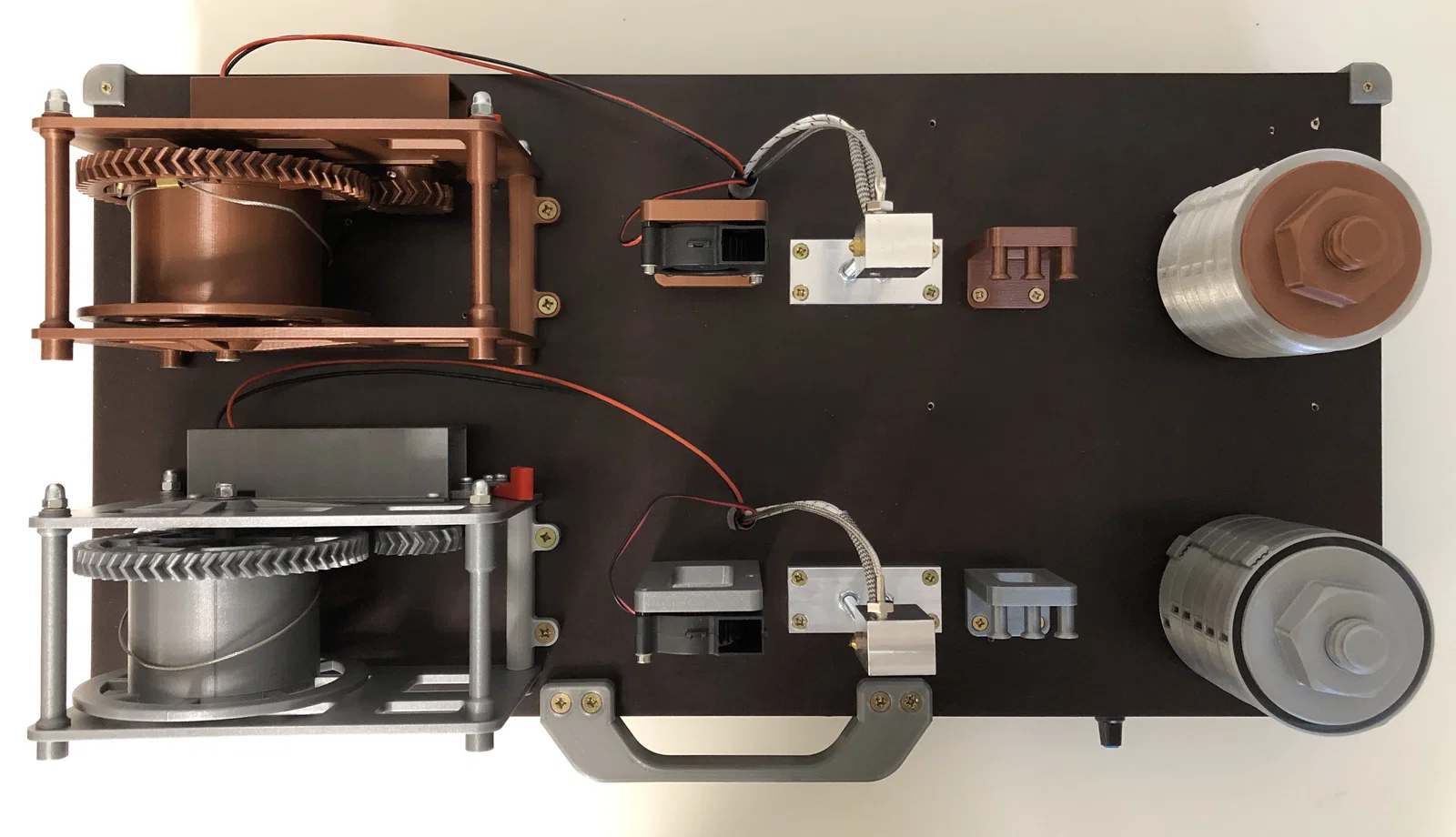

Ở đây bạn có thể thấy bộ setup của mình với hai bộ máy đang chạy.

Danh sách vật tư (Bill of Material):

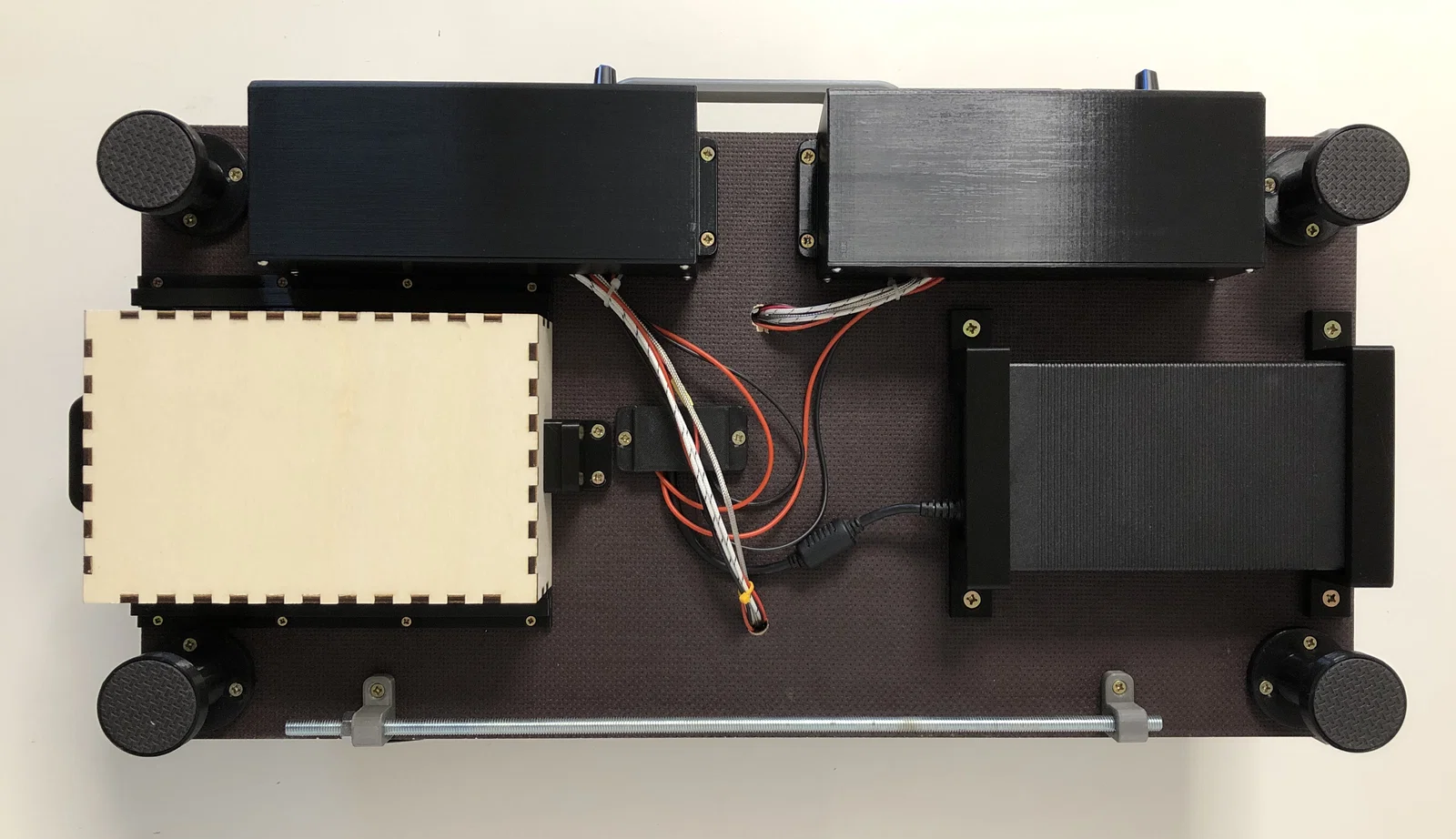

• Đế (Base)

  • Ván ép 150x600mm (một bộ)

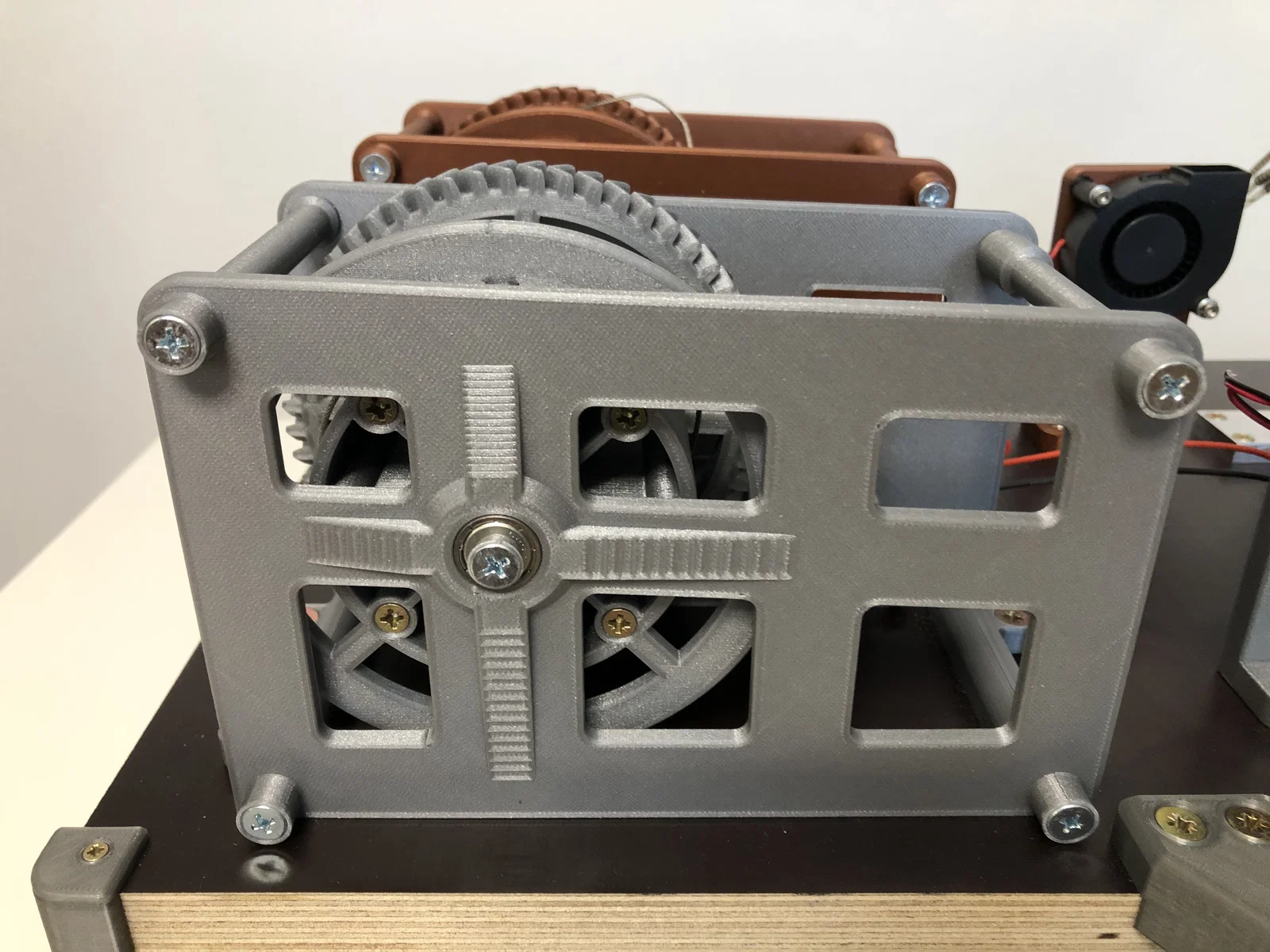

• Bộ cuộn (Spooler)

  • Thân (Body)
    • 1x Spooler_Side_Right.stl
    • 1x Spooler_Side_Left.stl
    • 1x Distance_Top_Back.stl
    • 1x Distance_Top_Front.stl
    • 2x Distance_Bottom_Mount.stl
    • 2x Bearing 625ZZ
    • 5x Screw M5x100mm (flat head)
    • 4x Dome Nut M5
    • 1x Nylon Lock Nut M5
    • 5x Washer M5
    • 4x Screw 4x25mm

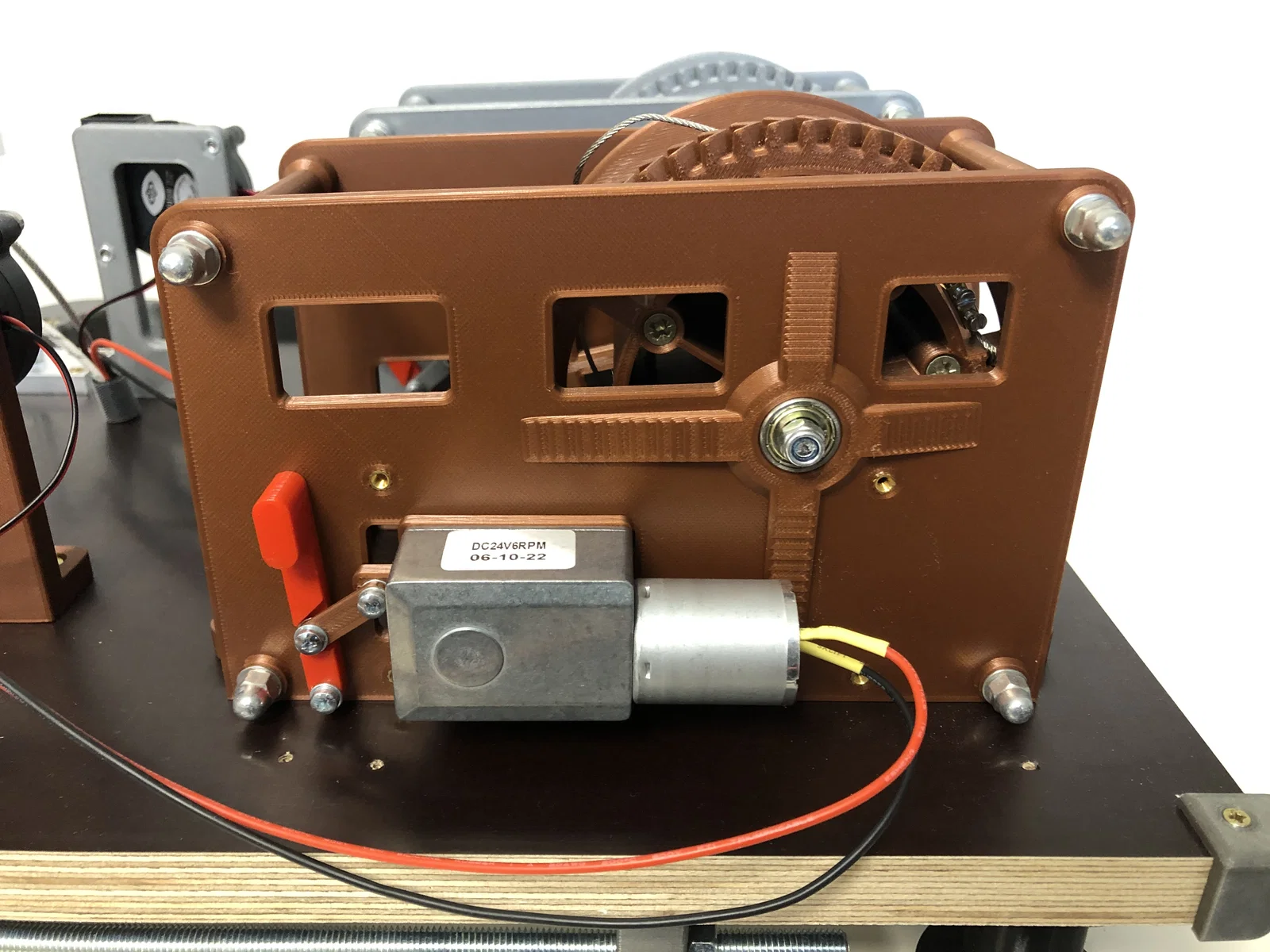

  • Motor
    • 1x Gear Reduction Motor với trục đường kính 8mm và trục D-shape dài 25mm, 6 hoặc 10 rpm (ví dụ Gear Reduction Motor JGY-370)
    • 1x Gear_17.stl
    • 1x Set screw M3x10mm
    • 1x Nylon Lock Nut M3
    • 1x Motor_Mount_Front.stl
    • 1x Motor_Mount_Back.stl
    • 4x Screw M3x10mm (flat head)
    • 1x Motor_Mount_Lever.stl
    • 1x Motor_Mount_Connection_Rod.stl
    • 2x Screw M3x6mm
    • 1x Screw M3x15mm
    • 6x Washer M3
    • 1x Nylon Lock Nut M3
    • 1x Motor_Cover.stl
    • 4x Screw M3x6mm (round head)
  • Cuộn (Spool)
    • 1x Gear_55.stl
    • 1x Spool_Cylinder.stl
    • 1x Spool_Side.stl
    • 16x Screw 3.5x20mm

• Bộ làm mát (Cooler)

  • 1x Fan_Holder_5015.stl
  • 2x Nut M3
  • 2x Screw M3x25mm
  • 4x Washer M3
  • 1x Fan 5015 (ví dụ 5015 Cooling Fan)

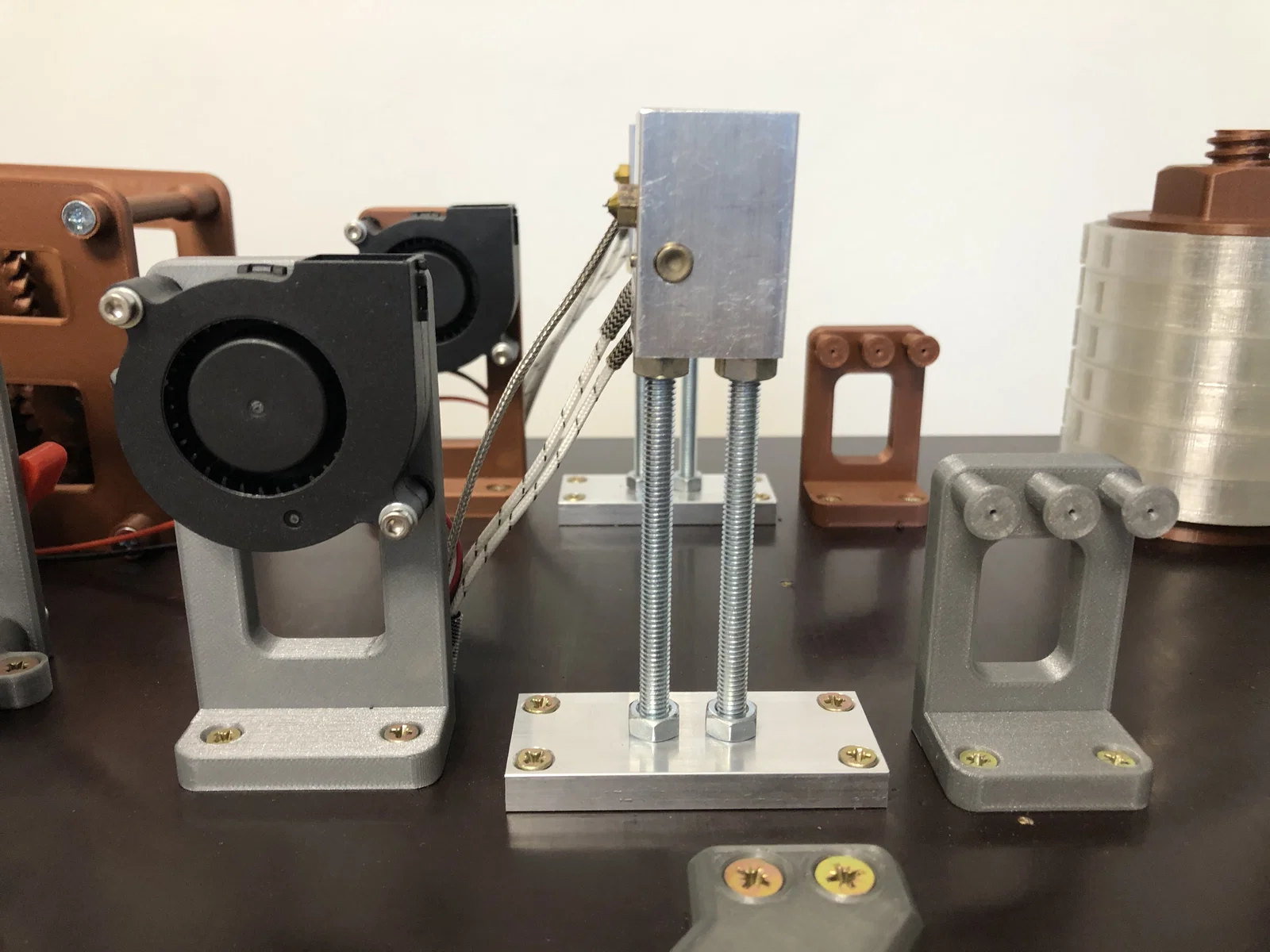

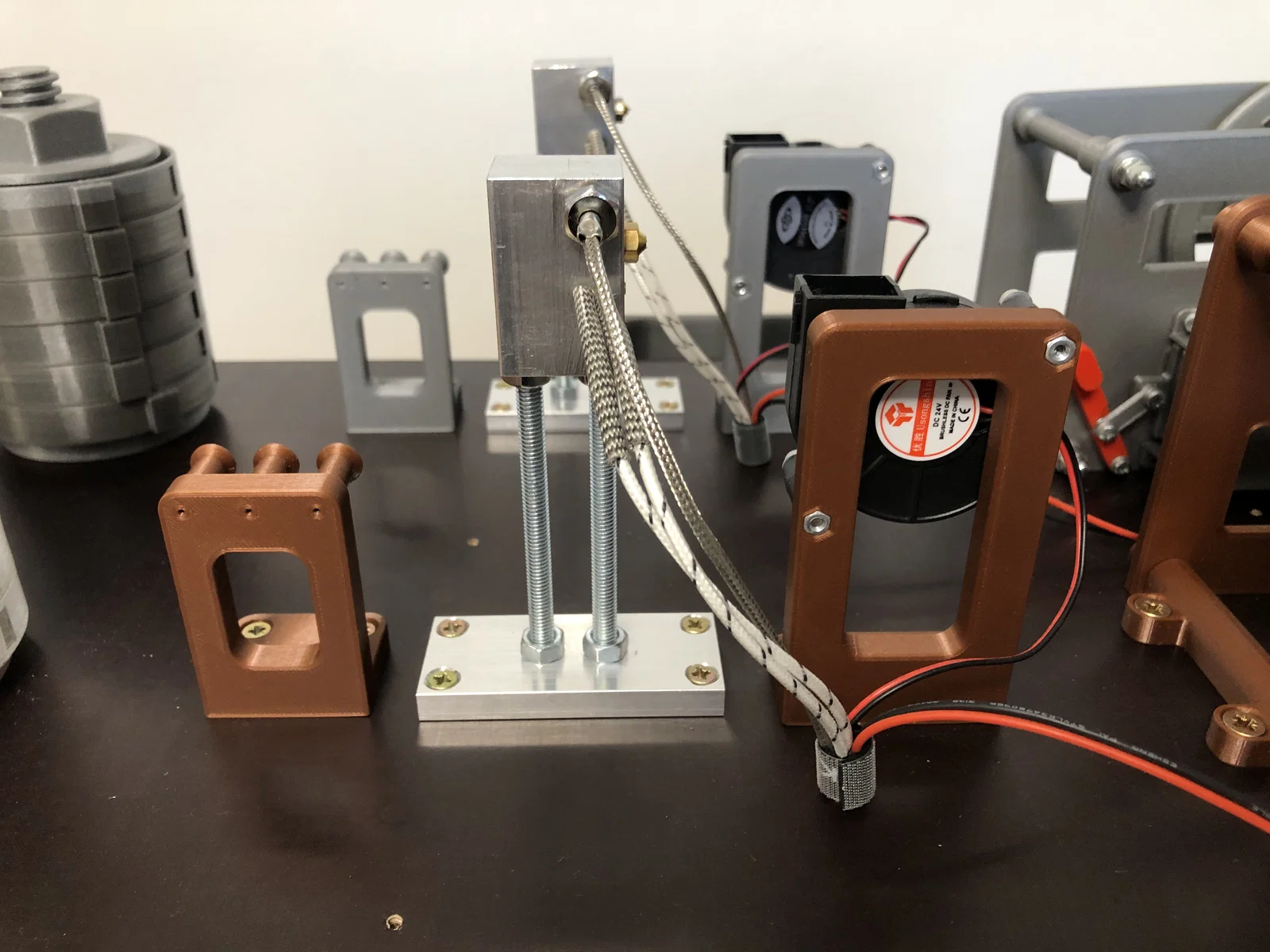

• Khối gia nhiệt (Heater Block)

  • 1x Al block 30x25x38mm (xem Heater_Block.pdf)
  • 1x Al plate 30x70x8mm (xem Heater_Block.pdf)
  • 1x Nozzle khoan 1.7mm
  • 2x Screw M6x90mm (M6x100 cắt ngắn còn 90mm)
  • 4x Nut M6
  • 4x Screw 3.5x20mm
  • 1x 50W Cartridge Heater (ví dụ Cartridge Heater)

• Bộ dẫn hướng dải (Strip Director)

  • PET_Strip_Director.stl
  • 2x Screw 3.5x20mm

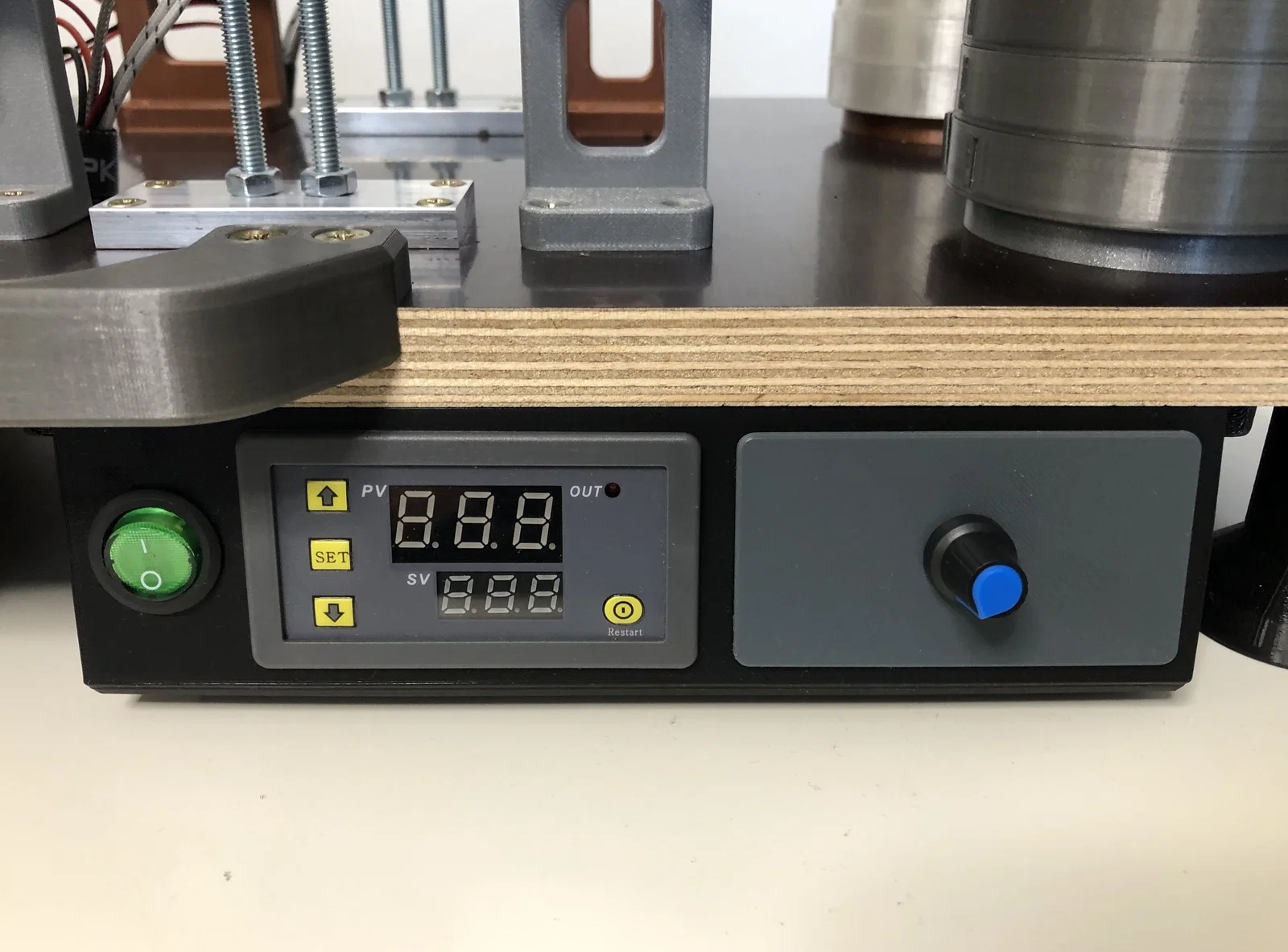

• Hộp điều khiển (Control Box)

  • 1x Control_Box.stl
  • 1x Control_Box_Back.stl
  • 1x Motor_Controler_Enclosure.stl
  • 4x Nut M3 Nut
  • 4x Screw M3x10mm
  • 4x Screw 3.5x20mm
  • 1x Thermostat với thermocouple loại K (ví dụ Thermostat). Thermocouple nên có ốc bắt M6.
  • 1x DC Motor Speed Controller (ví dụ Speed Controler 5A)

• Chân đế (Feet)

  • 4x Foot.stl
  • 1x Foot_template.stl (nếu bạn muốn khoan mồi lỗ bắt vít)
  • 4x Rubber pads đường kính 40mm
  • 12x Screw 3.5x20mm

• Khác (Other) (Tuỳ chọn)

  • 4x Corner_Protector.stl
  • 4x Screw 2.5x12mm
  • 1x Handle.stl
  • 4x Screw 4x25mm

Ghi chú:
Với bộ cuộn, mình dùng vít M5x100mm đầu bằng (flat head) vì loại này dễ kiếm ở chợ/tiệm đồ hobby, và mình thiết kế mẫu spooler theo đúng loại vít đó. Nếu bạn không thích loại vít này thì in Spooler_Side_Right_B.stl và dùng loại vít khác hoặc dùng ty ren (threaded rod).

Nếu bạn không có khả năng gia công heater block theo bản vẽ thì có thể dùng, ví dụ, V6 Heater Block gắn lên một giá chữ L mua ở tiệm hobby. Trường hợp này thì mua thermocouple loại K dạng gói nhỏ, không phải loại có ốc bắt M6.

Điện tử (Electronics):
Mình dùng nguồn 24V nên thermostat, motor, cartridge heater và fan đều là bản 24V. Nếu bạn muốn dùng nguồn 12V thì đặt mua đúng phiên bản 12V của các linh kiện này.

Mình dùng nguồn có thể cấp dòng 10A, dư sức cho 2 bộ chạy cùng lúc. Với 1 bộ thì dòng khoảng 3A là đủ.

Tổng chi phí khoảng 100 USD cho một bộ.

Phụ kiện (Accessories):
Để cắt dải PET từ chai, bạn có thể dùng mẫu Simple PET Bottle Cutter của mình.
Để cuộn và lưu trữ dải PET, bạn có thể dùng mẫu PET Strip Spooler And Spool Holder của mình.
