Ngàm gắn quạt 4010 / 4020 cho Ender 3 V3 SE

Các bản độ khác cho Ender 3 V3 SE của mình

Bản độ quạt:

• Nâng cấp êm ái tối ưu cho Ender 3 V3 SE

Bản độ máy in:

Về dự án:

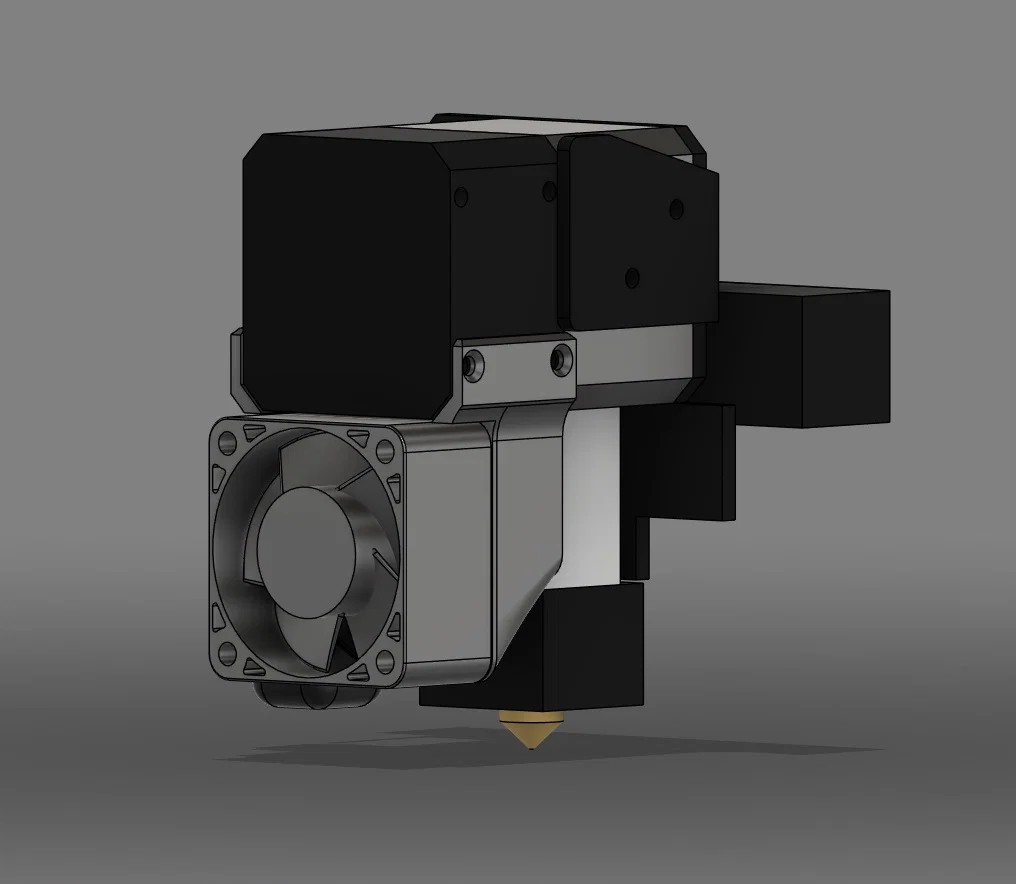

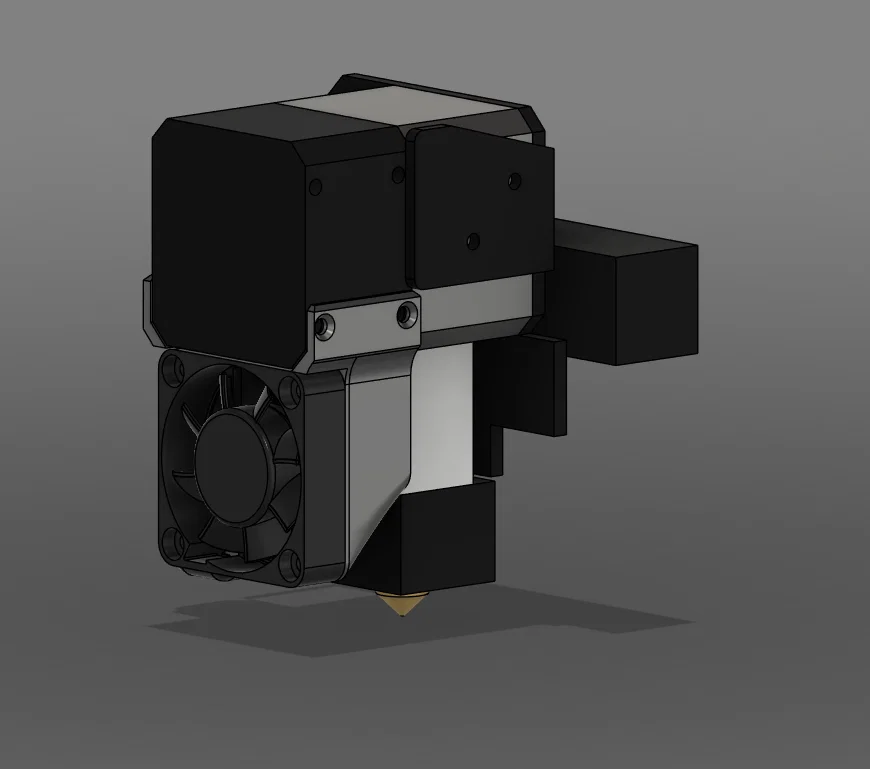

Đây là ngàm gắn quạt phẳng cho quạt 4010, cũng dùng được cho loại 4020.

Các mẫu thiết kế khác nhau về đường kính lỗ: 3.8mm cho ốc cấy nhiệt (heatset) và 3mm cho ốc vít tự ren.

Linh kiện cần thiết:

• Quạt 4020 / 4010 24v
• Đầu nối JST 1.25mm (tùy chọn)
• 4x Ốc cấy nhiệt M3 (tùy chọn)
• 4x Ốc M3x25mm hoặc M3x15mm - tùy vào loại quạt 4020 hoặc 4010
• 3x Ốc M3x5mm

Lắp ráp:

Để nối quạt, bạn có thể tận dụng lại đầu nối JST cũ hoặc dùng đầu mới. Lưu ý rằng cực tính trên bo mạch của gantry bị ngược. Dây đỏ là cực âm (ground) và dây đen là 24v.
