Hộp đựng kìm bấm cos & ferrules (dựa trên Frog Box v2.0)

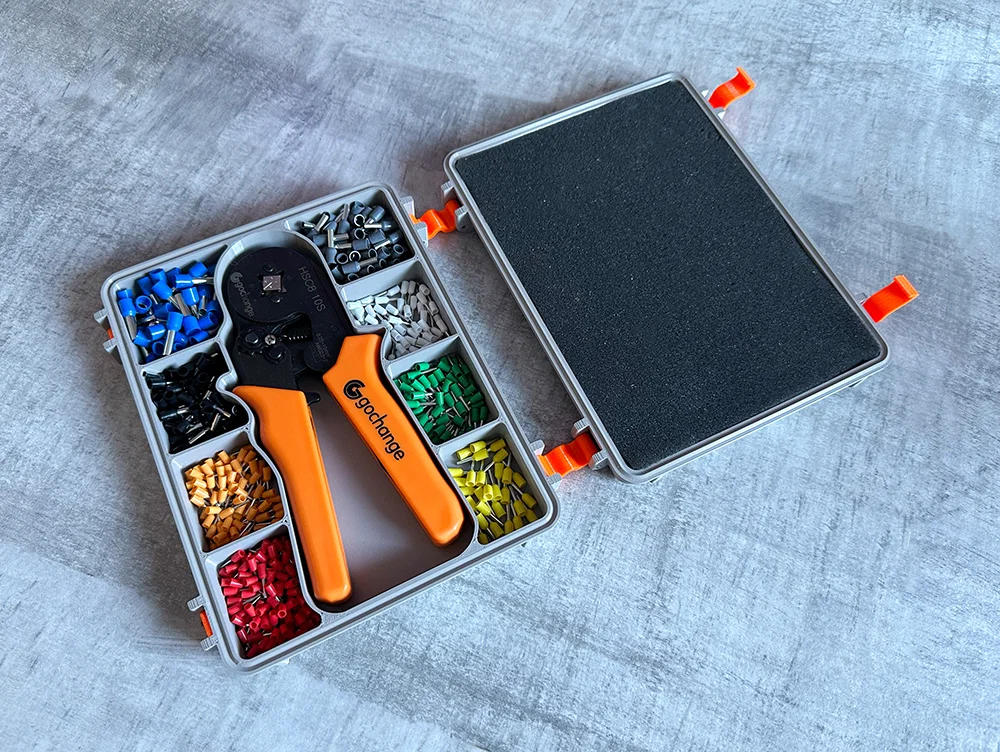

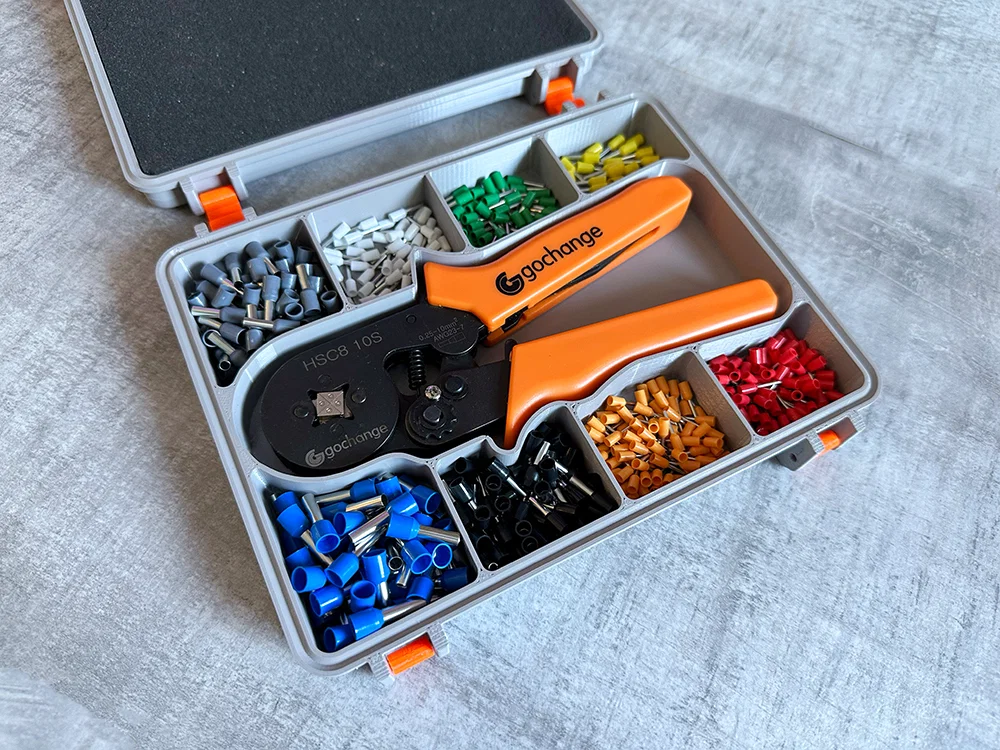

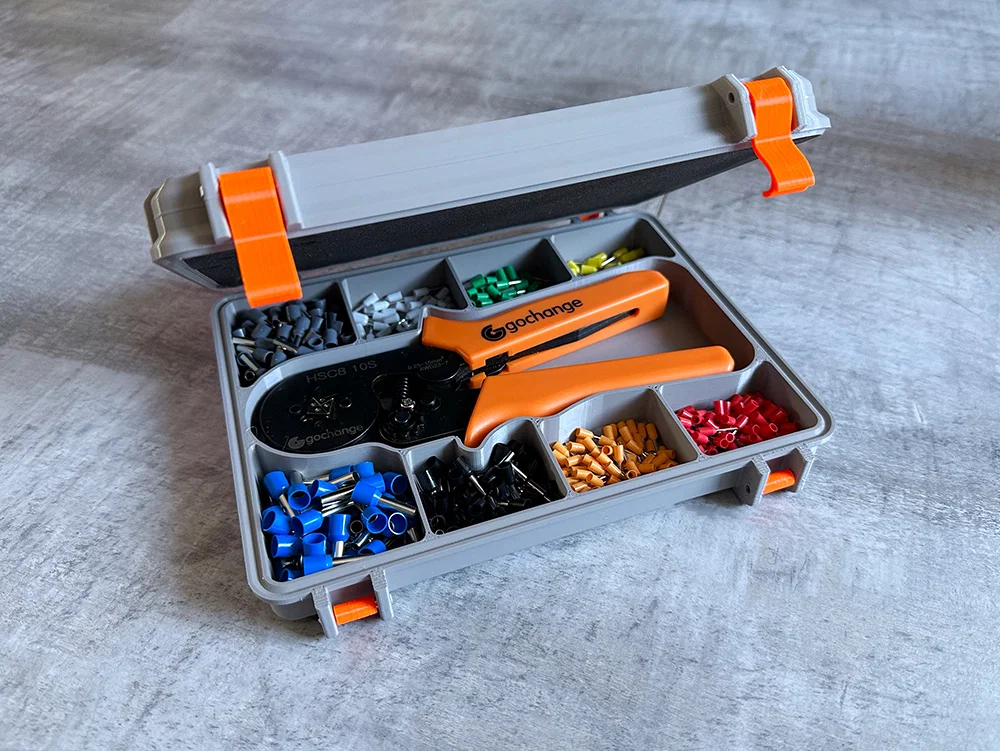

Một thời gian trước mình có in một cái hộp để đựng kìm bấm cos (crimping tool) và ferrules – dùng được, nhưng khá đơn giản. Nhưng mình muốn nó chắc chắn hơn, nên mình phát triển ý tưởng thành một cái case dựa trên Frog Box v2.0. Hộp có một ngăn dành cho các loại crimping tool giá rẻ bán trên Amazon (giống mấy cái này) và 8 ngăn với kích thước khác nhau cho ferrules. Mình thấy cái clasp của Frog Box gốc hơi “lố”, nên mình dùng chốt gài đơn giản hơn – lấy từ model này.

Kìm bấm của mình có vừa không?

Có một file STL chỉ chứa phần viền (perimeter) của kìm, nằm trong thư mục "various". Bạn có thể dùng nó để kiểm tra nhanh kìm của bạn có vừa không. Chiều cao bản test print là 19 mm như bản gốc, nhưng bạn có thể chỉnh chiều cao trong slicer nếu muốn.

Các biến thể của case:

Phần thân case có bản có chữ ở cạnh bên (DE “Aderendhülsen” / EN “Ferrules”) và bản không có chữ.

Các biến thể của nắp:

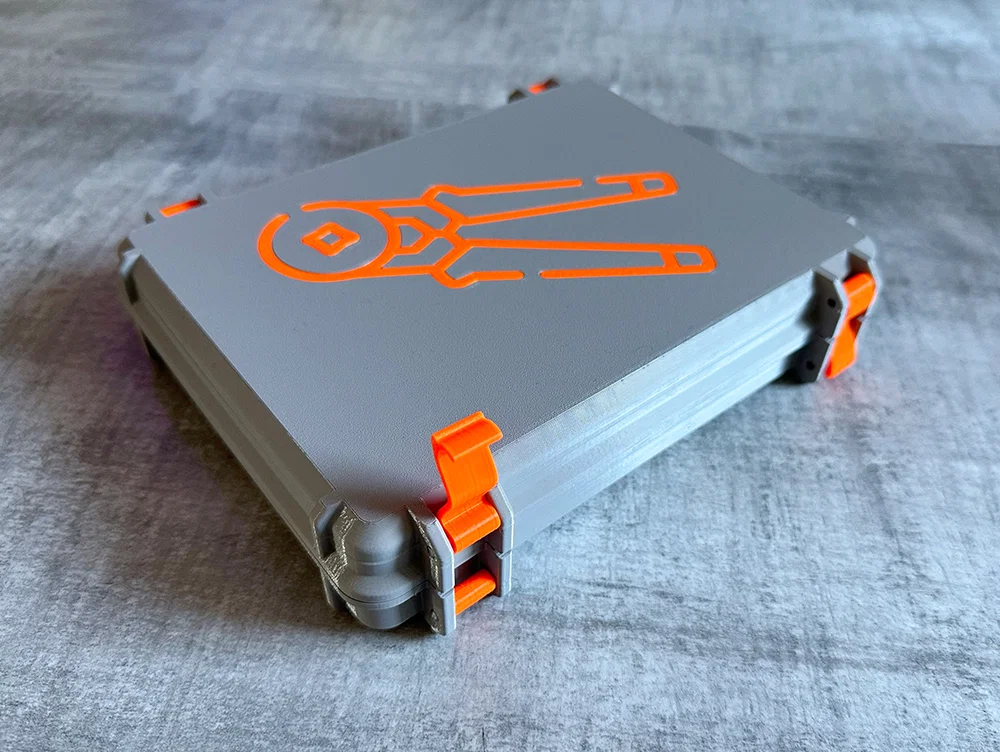

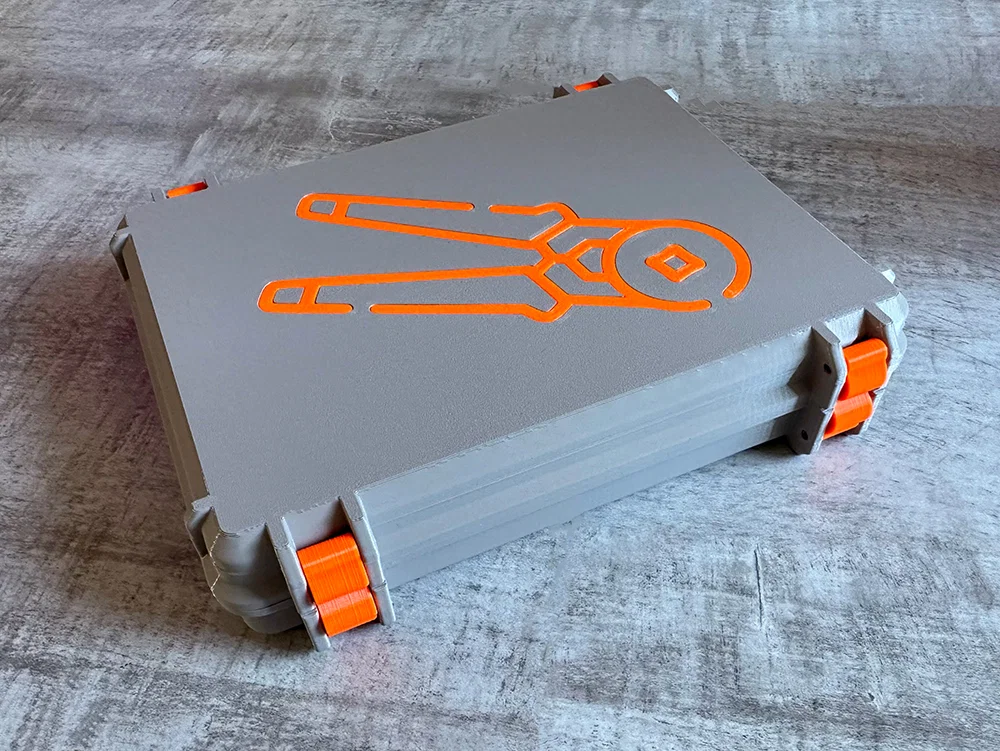

Nắp có 2½ kiểu logo khác nhau: không có logo hoàn toàn, logo multicolor (multimaterial và single material, xem mẹo in bên dưới) và “layered logo”. Kiểu cuối có thể in bình thường, nhưng chỉ cần chênh 0.2 mm cũng đủ tạo logo nổi bật trên nắp.

Mỗi kiểu logo lại có 2 phiên bản: một bản in hoàn toàn được, hoặc bản chừa chỗ để dán một miếng foam mỏng (2.0 – 2.4 mm). Mình thích dùng foam vì linh hoạt về độ dày và giúp giảm lắc/rung khi đựng đồ ;-)

Bạn cần chuẩn bị:

Cần 8 vít M3 cho hộp, hoặc thay bằng các thanh nhỏ. Chiều dài chuẩn là 21 mm, nhưng 20 mm cũng đủ. Mình khoan lại lỗ bằng mũi khoan 3 mm – vẫn chắc như thường và giảm nguy cơ nứt vỡ khi bắt vít. Đừng quên đặt các “adapters” cho chốt gài vào giữa các gân (ribs) nhé ;-)

Thiết lập in (Print settings):

Không có gì đặc biệt cho case, nắp, bản lề và chốt gài. In khá dễ và chạy được với mọi nozzle và mọi layer height, nhưng mình gợi ý layer height 0.2 mm. Không cần supports.

Logo multimaterial không có tolerance. Chỗ này bạn nên thử tinh chỉnh XY compensation trong slicer (khoảng 0.1–0.2 mm tùy máy đã calibrate tới đâu). Chiều cao logo (chỉ theo trục Z) cũng nên giảm đi một hoặc hai layer để dễ bridge. File STL đã được mirror để nắp và logo có cùng bề mặt first layer. ;-)
