Bracket đế base plate cho bidet Toto K300

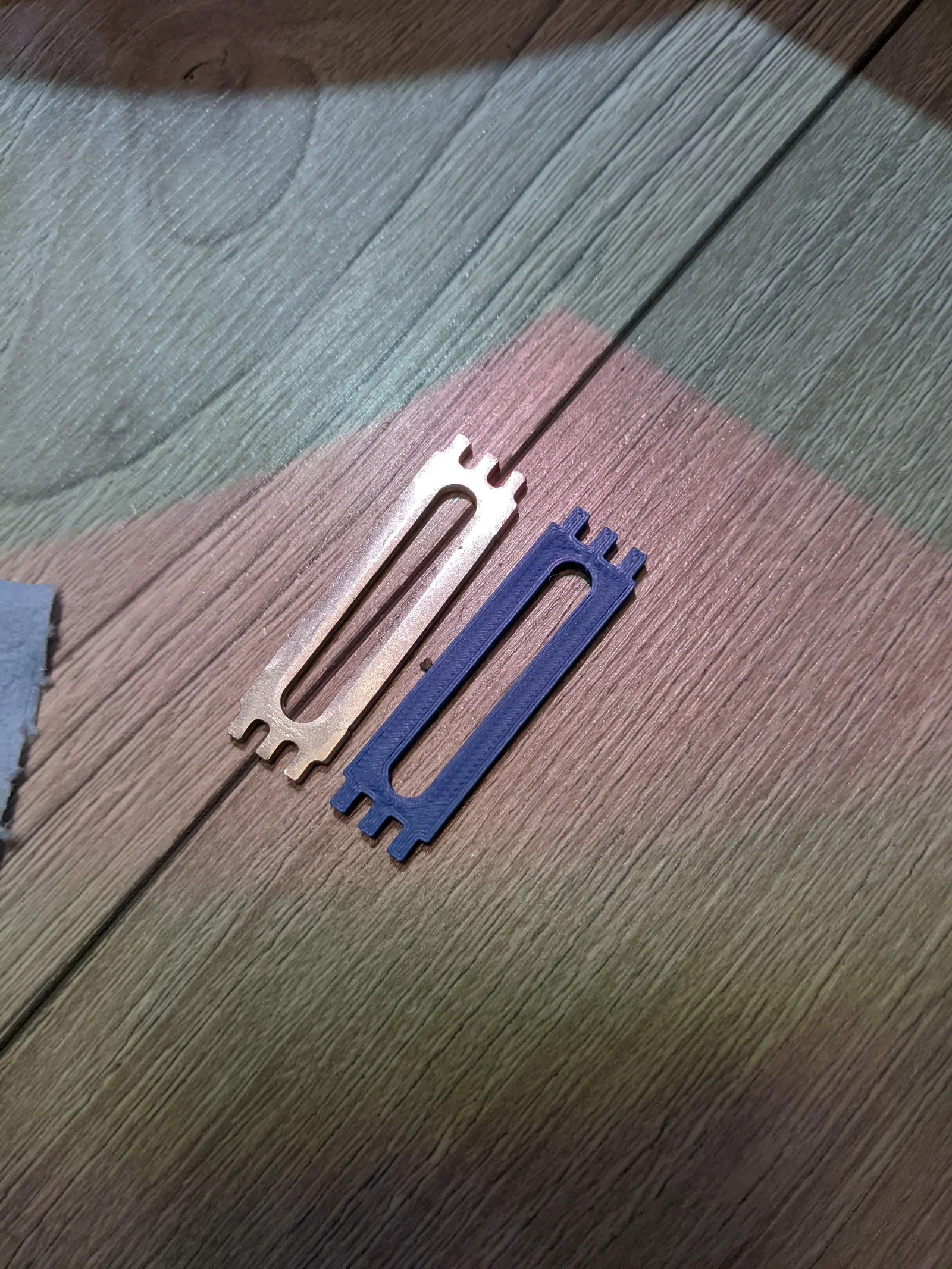

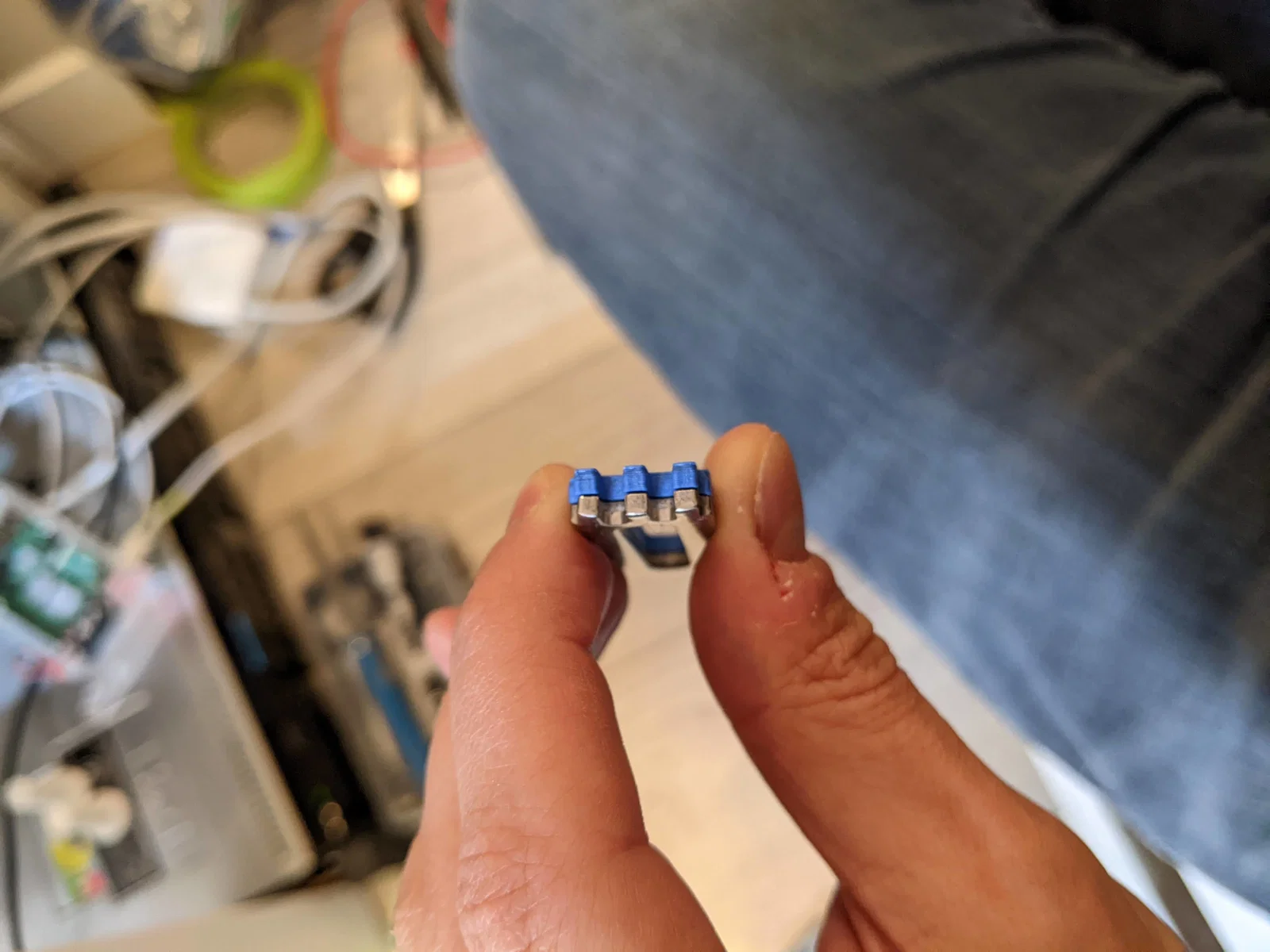

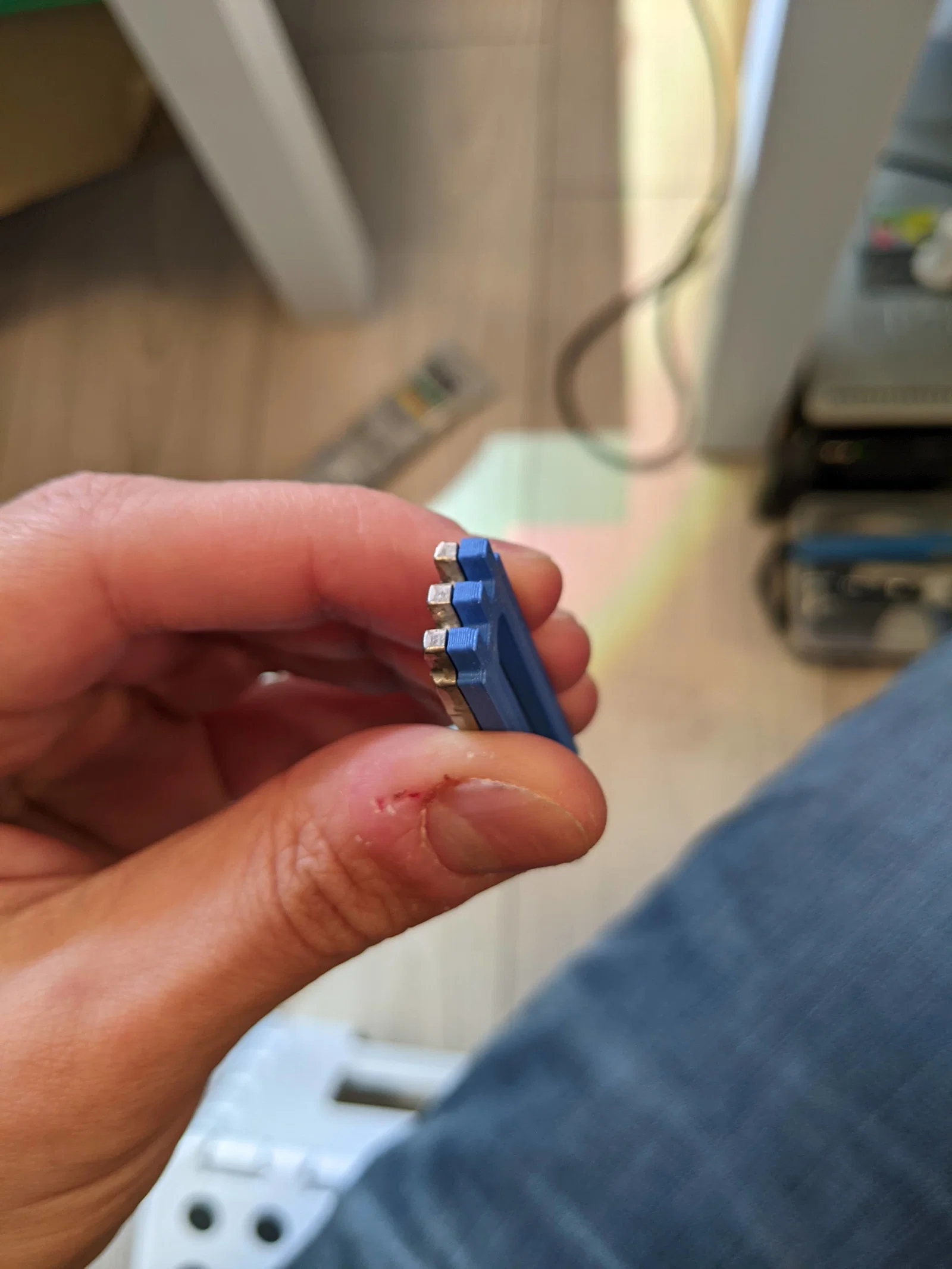

Mình mới mua được một cái bidet dạng open box nhưng bị thiếu đúng chi tiết trong cụm này. Chi tiết này dùng cho Toto K300 (SW3036R) mình nhận được, mình dựng model dựa trên kích thước của cái bracket gốc (mình có một cái).

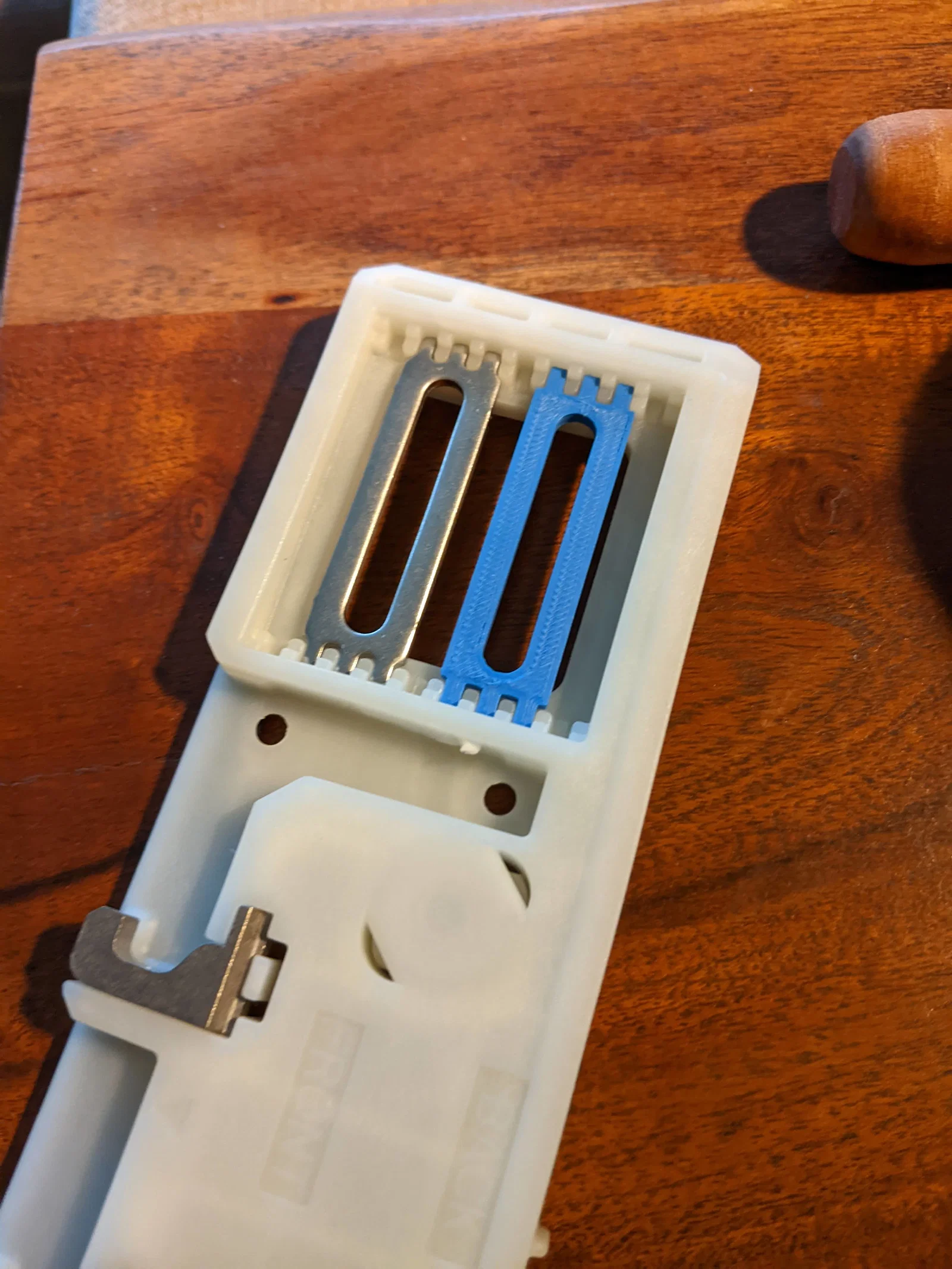

Theo danh sách phụ tùng chính thức của Toto, phần này tương ứng với base plate assembly THU6050, được ghi là tương thích với S500E/S550E (bản Elongated) và K300. Nhưng mặt khác, base plate mình đang có lại giống hình của THU6537 hơn, cái này lại được ghi là chỉ tương thích với W2 (SW3004).

Mình không bo fillet ở phần tiếp giáp với base plate vì bản thử đầu tiên đã khớp ngon. Cuối cùng mình phải thay cả hai cái bracket bằng bản in 3D, vì mình cần dùng lại ốc bệ ngồi toilet loại lớn nguyên bản của nhà mình thay vì ốc của Toto, do bệ ngồi có sẵn ê-cu cố định.

Kích thước mình dựng ban đầu vẫn ổn vì ốc Toto là 5.8mm (tính cả phần ren), base plate là 6mm, còn ốc bệ ngồi toilet của mình là 6.25mm. Ốc lớn hơn lắp vào bản in 3D rất sít.

Cập nhật (2024/05/18): Mình thêm một bản model đã chỉnh, làm rộng và sâu hơn để chắc hơn. Lưu ý là nếu không có phần lưng (backing) đặc tì vào bồn cầu thì khi siết ốc bản in sẽ bị flex. Mình nghĩ bản này cũng tăng đường kính lỗ ốc một chút để vừa ốc 6.25mm của mình. Phần backing được bo tròn để ôm mép tốt hơn theo các vị trí bracket có thể lắp.
