Bảng đỡ đầu in Anycubic Mega S (Pro) X cho Sherpa Mini

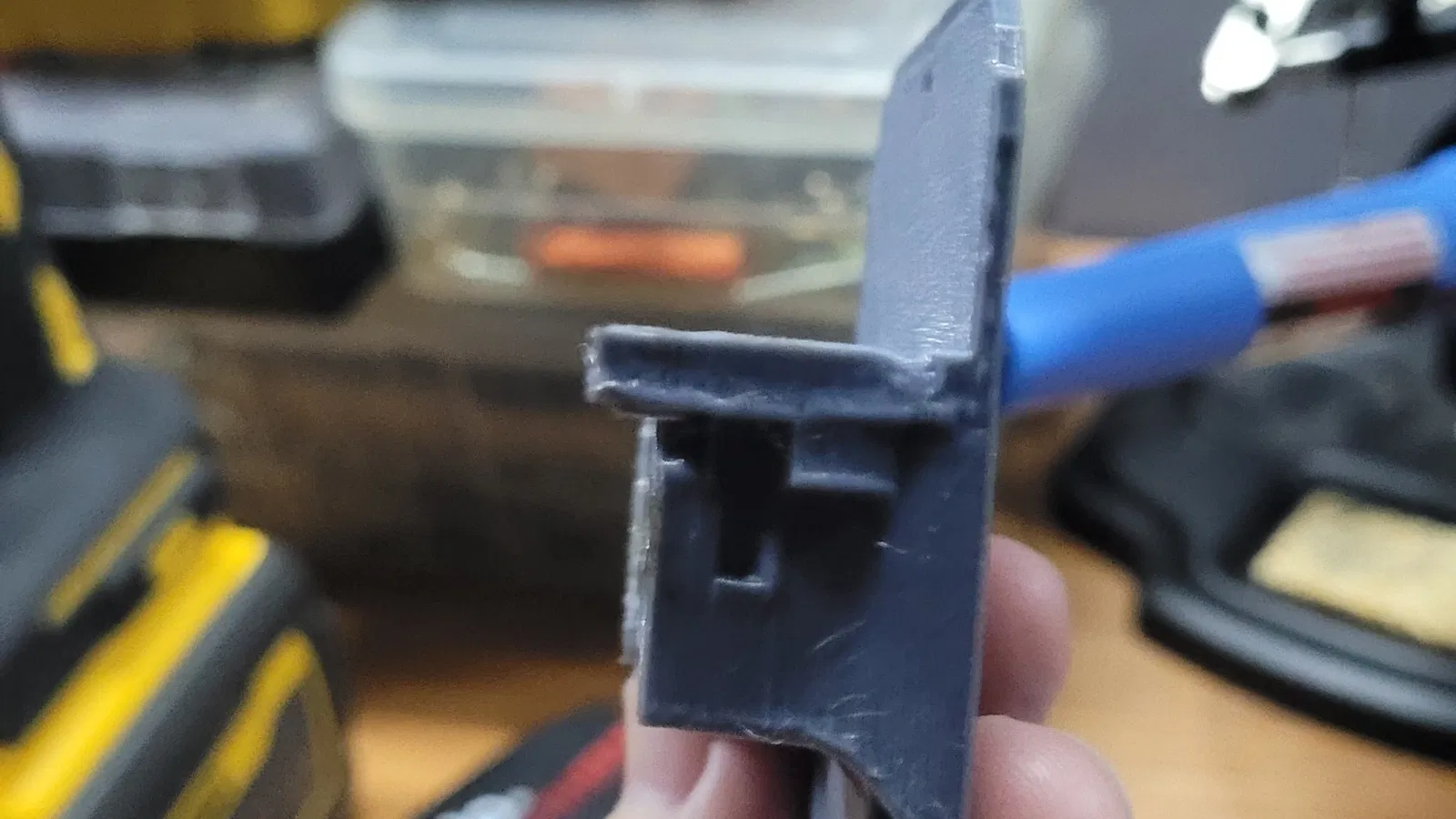

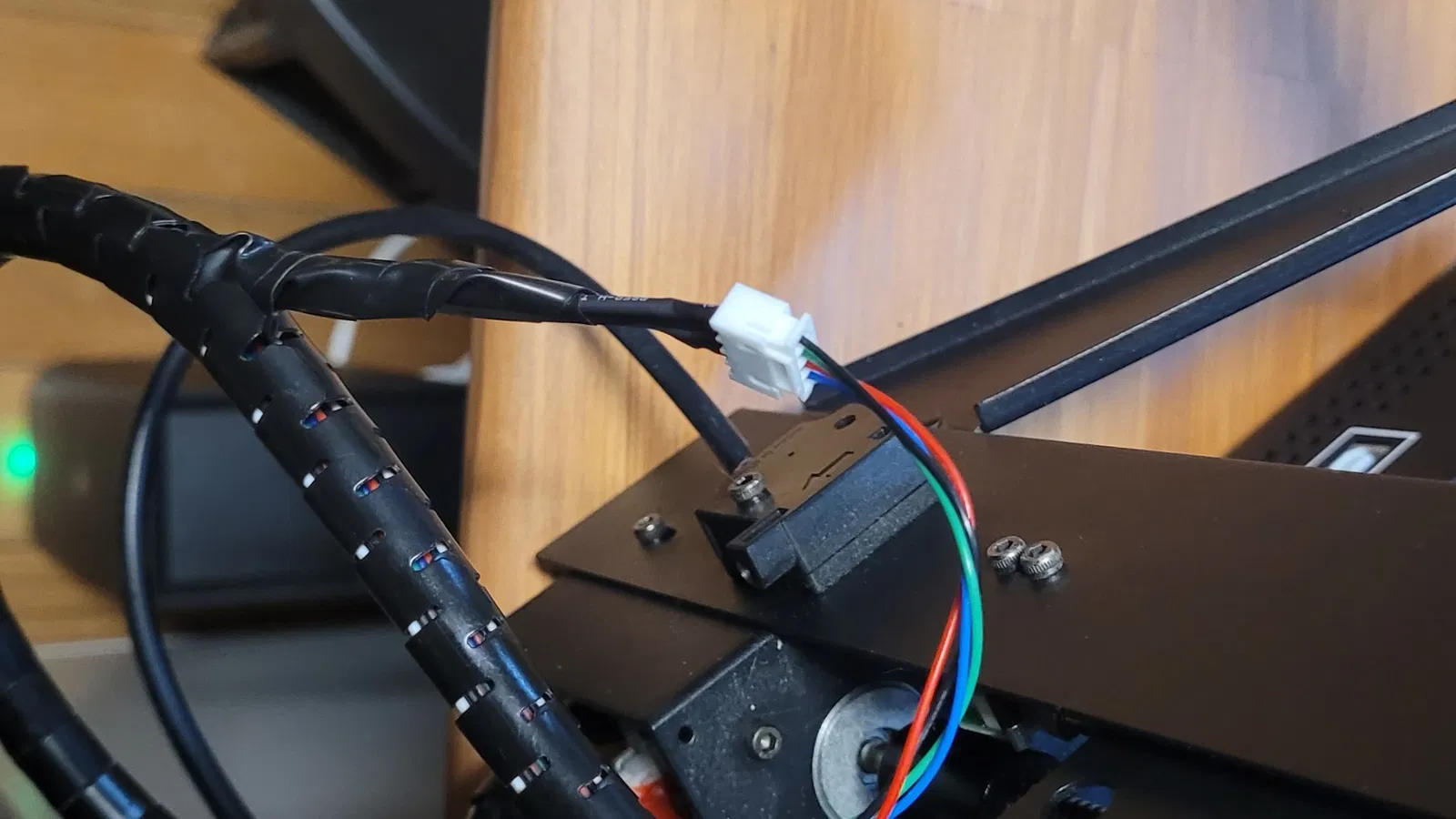

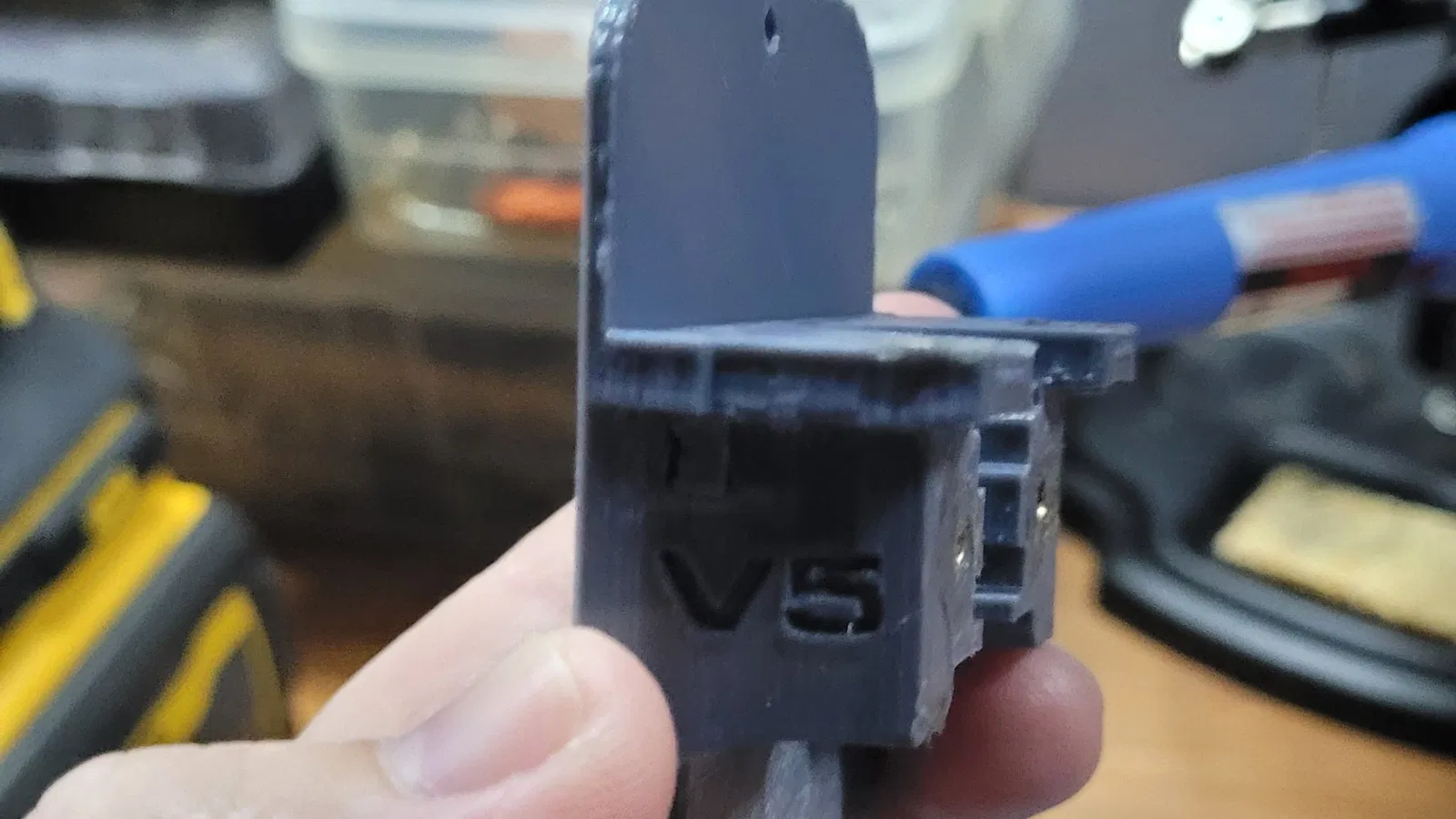

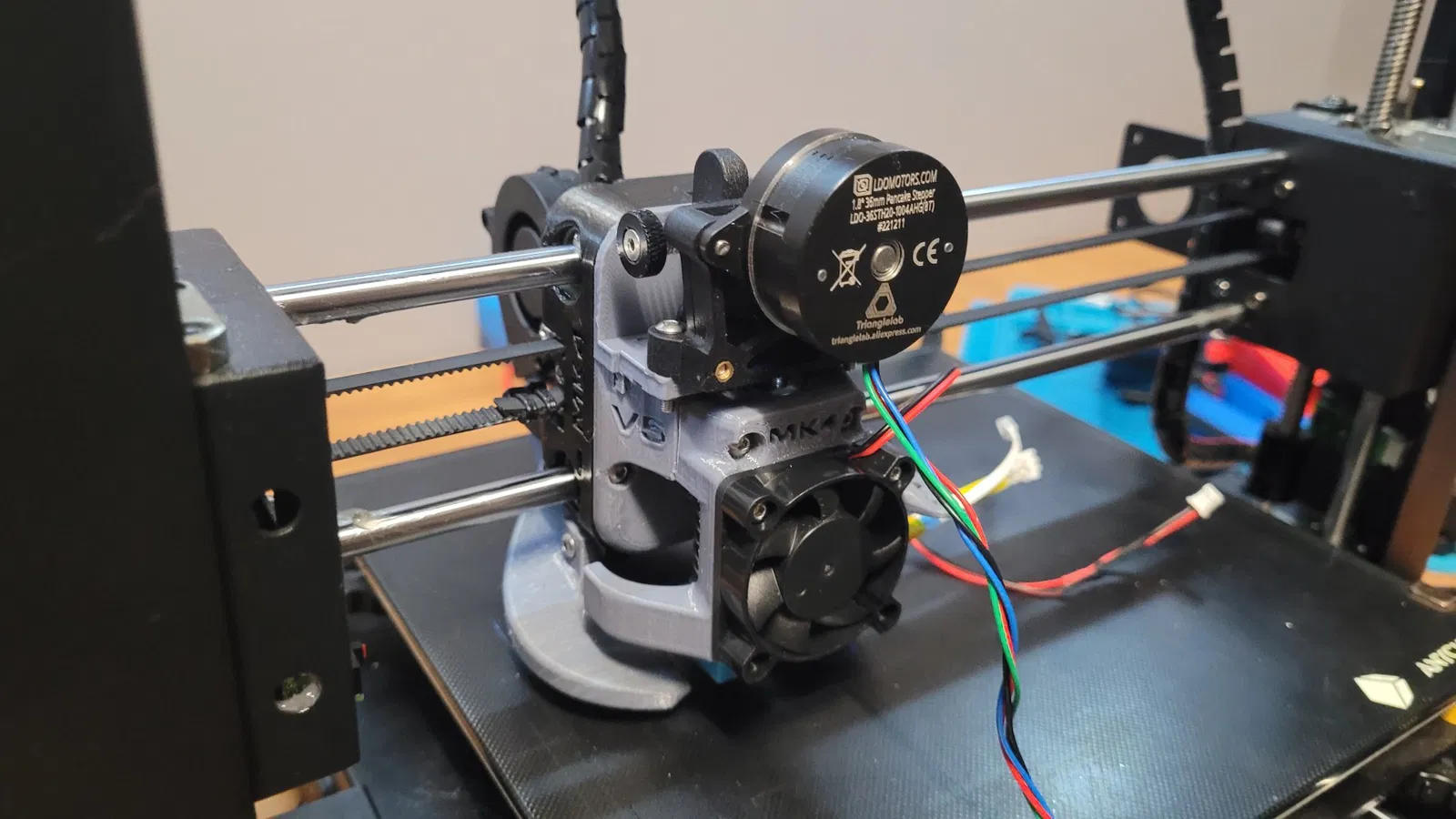

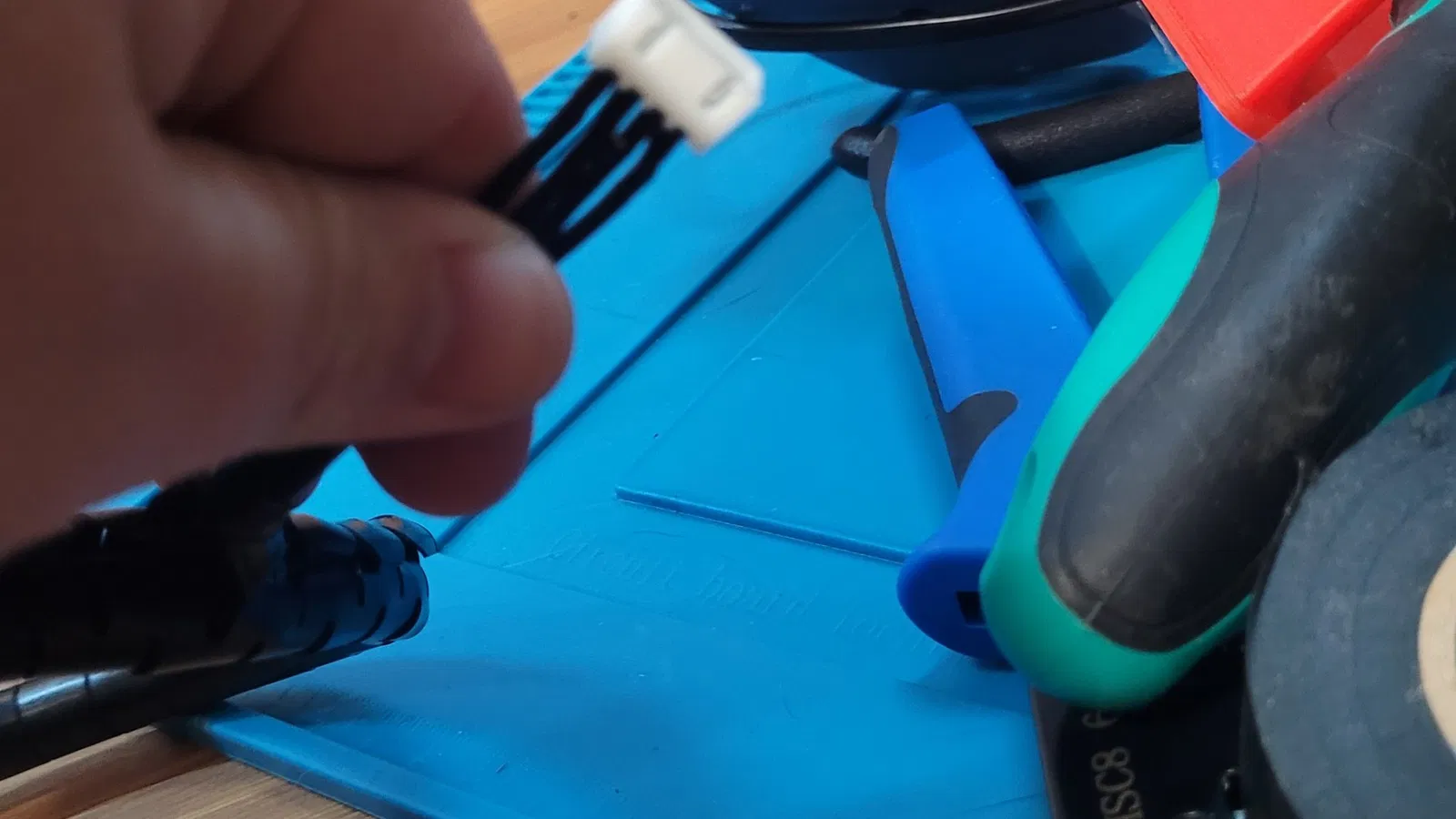

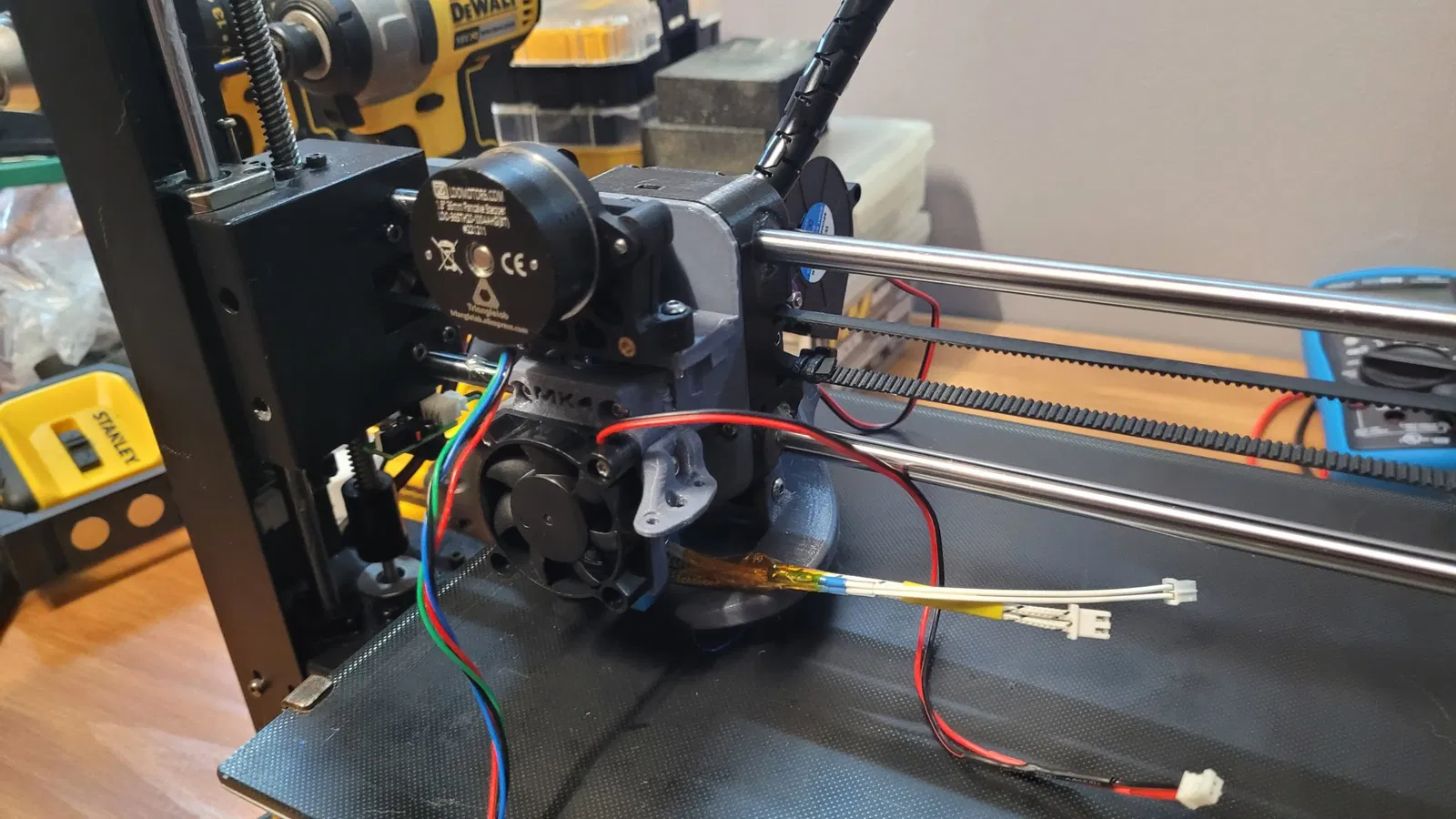

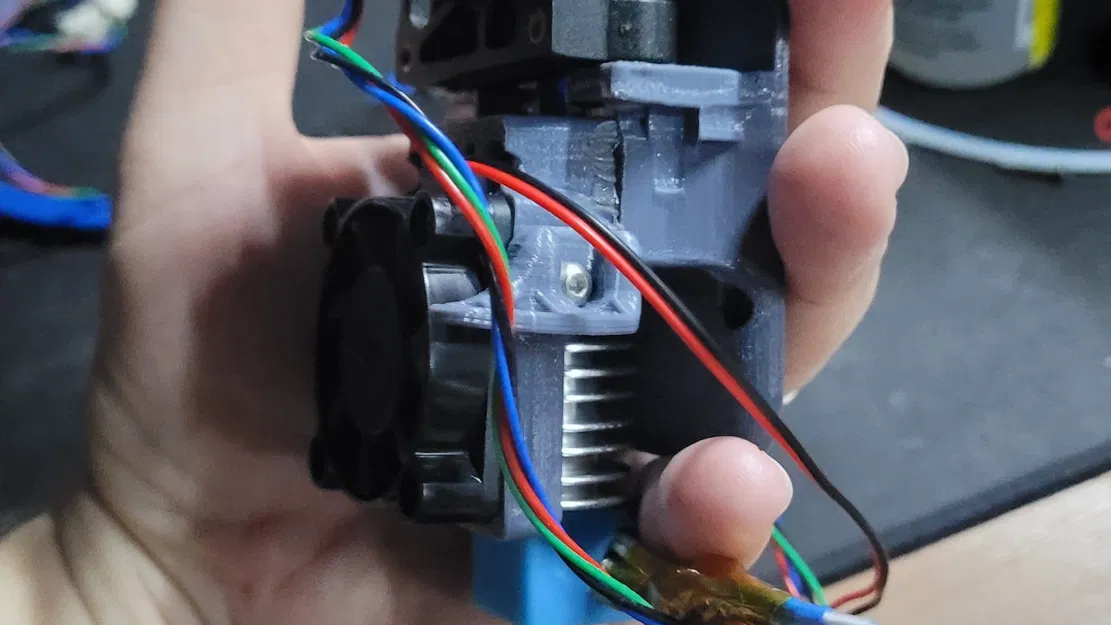

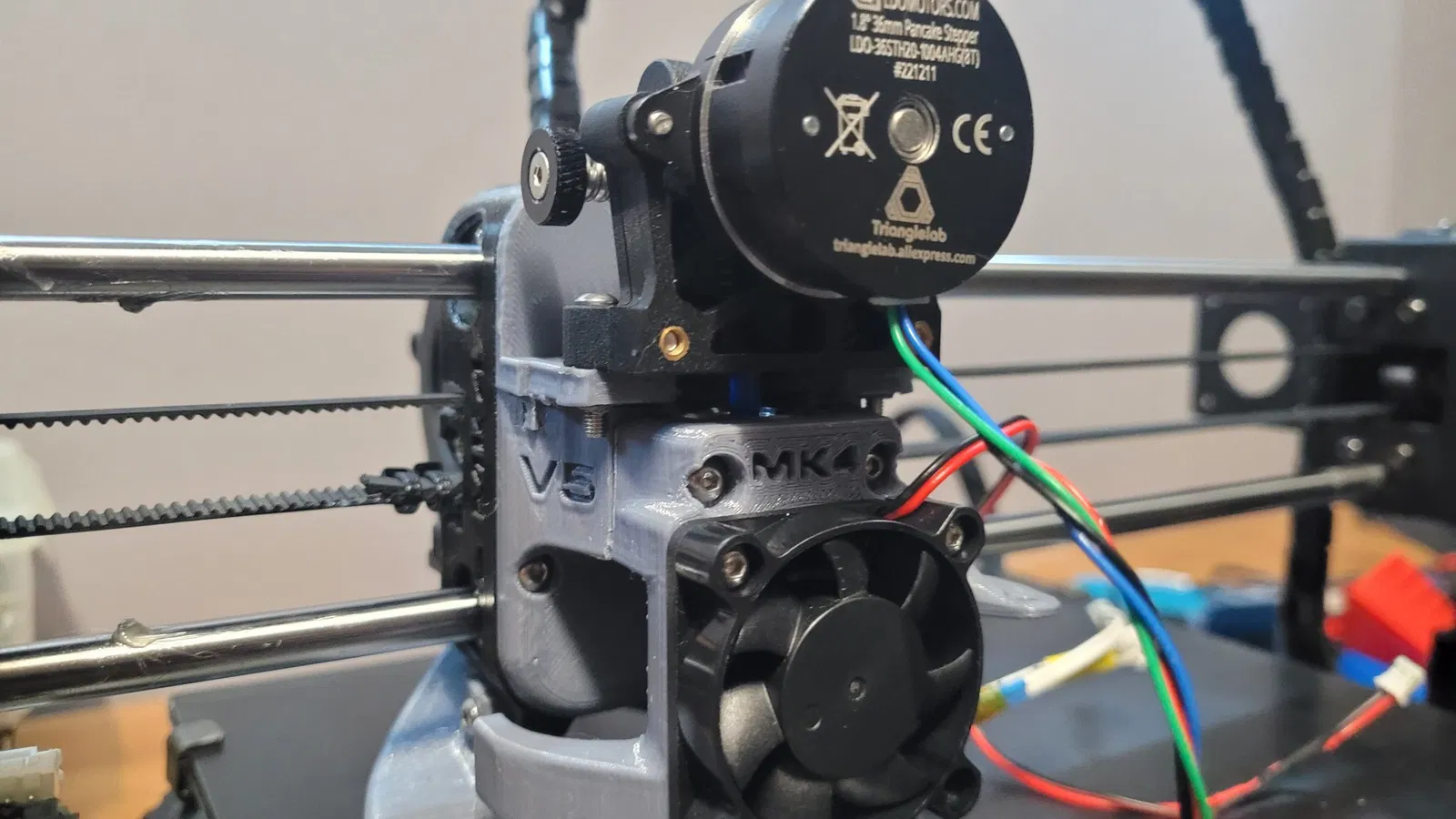

Điều này bắt đầu như một dự án cơ bản từ Video của JJ Shankles, cho đến khi tôi phát hiện ra rằng các Bảng Chứa Mini Sherpa gốc dành cho V6 hoặc Volcano Linked & , do đó, sự quái dị Tinkercad này đã được tạo ra. Nó hoạt động tốt, có đủ khoảng trống và dường như đủ cứng để không gặp vấn đề gì, tôi chỉ chạy nó khoảng 20 giờ trong quá trình thử nghiệm nhưng tôi rất thích Sherpa Mini của Triangle Labs và trên bảng này nó hoạt động tốt. Hình ảnh cho thấy điện áp từ video để tham khảo điện áp nhằm có kết quả tốt. Hình ảnh của một mối nối dây nhanh để cho phép các sửa đổi trong tương lai, chỉ cần một JST 2. 54mm XH-4A được lắp đặt thay cho cáp extruder gốc. Trong trường hợp của tôi, tôi đã để lại 40mm cáp gốc trên extruder gốc để dễ dàng sử dụng trong một dự án tương lai khác. Mod Cơ sở X Carriage -

Cấu hình có trên GIT của tôi Video thảo luận về các bước và một số vấn đề nhỏ có thể xảy ra trong tương lai, tôi sẽ cập nhật ở đây nếu tôi thực hiện được. BOM

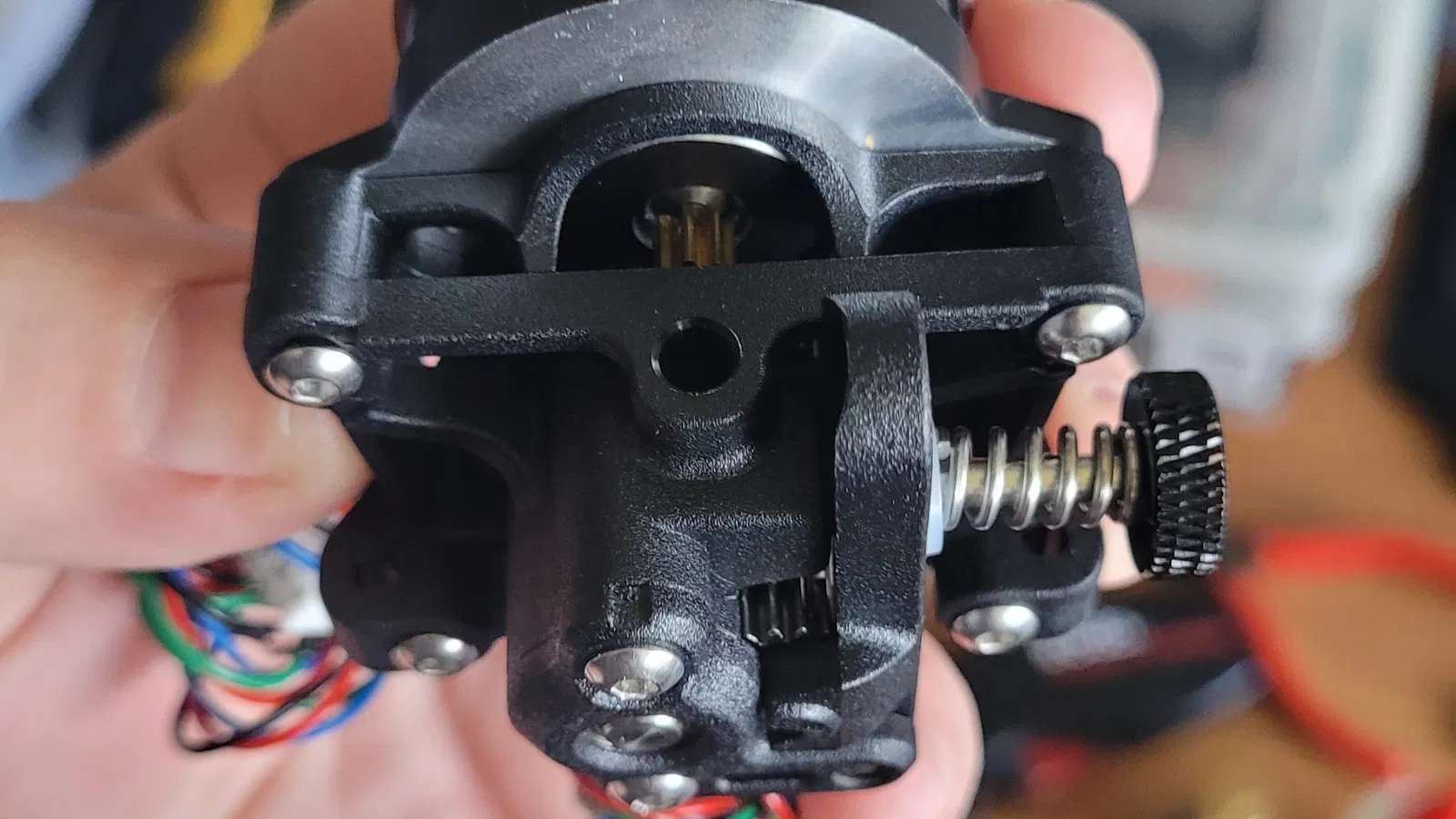

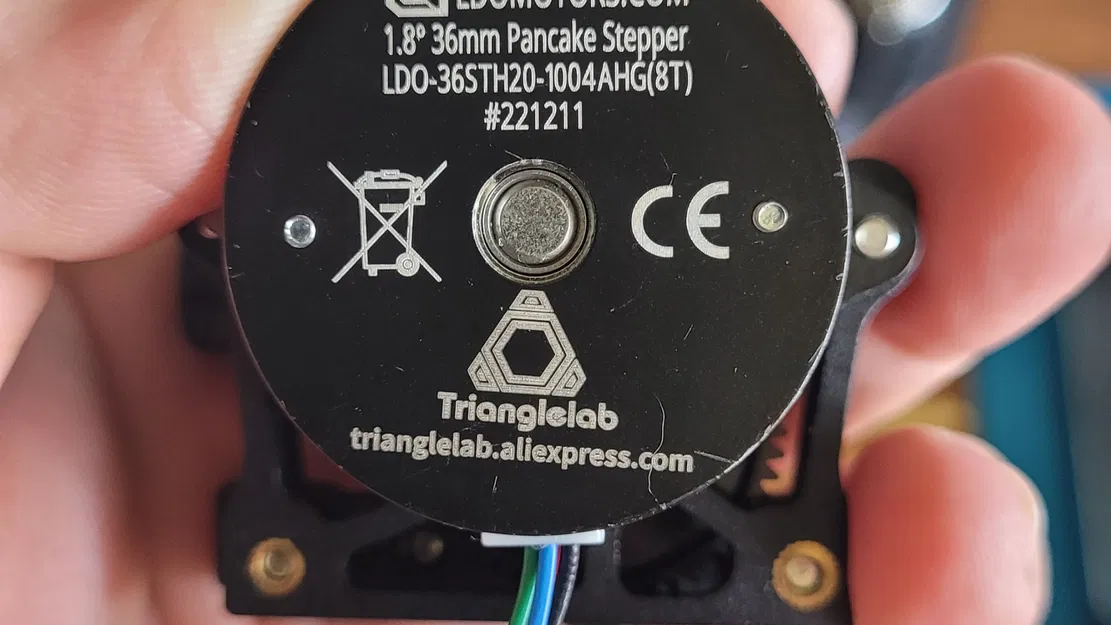

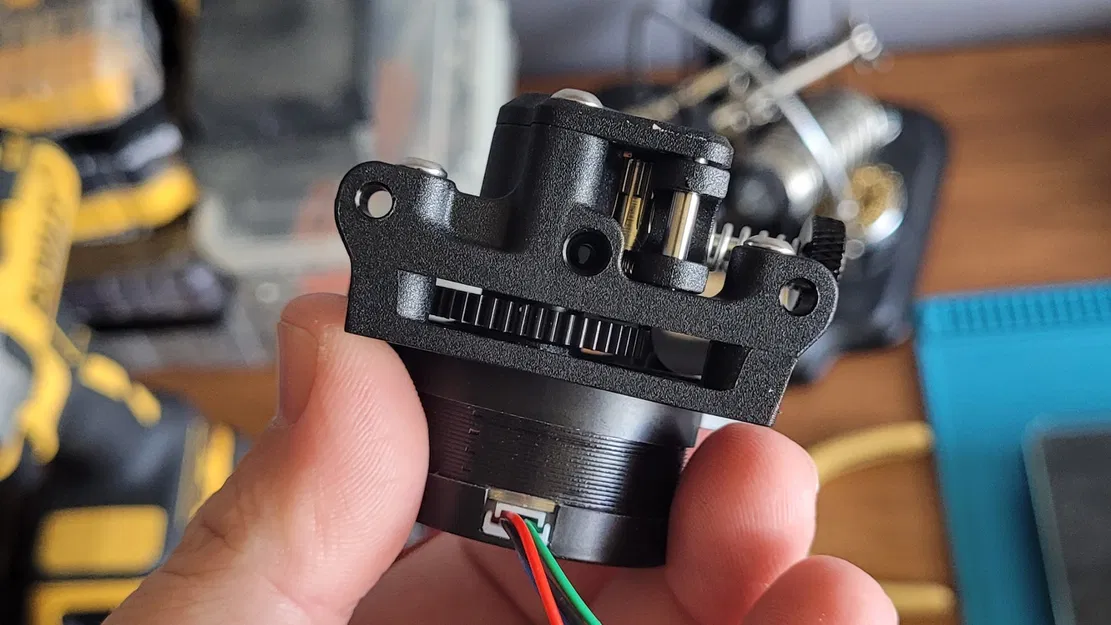

Bộ Kit Sherpa Mini – Triangle Labs được sử dụng trong trường hợp này

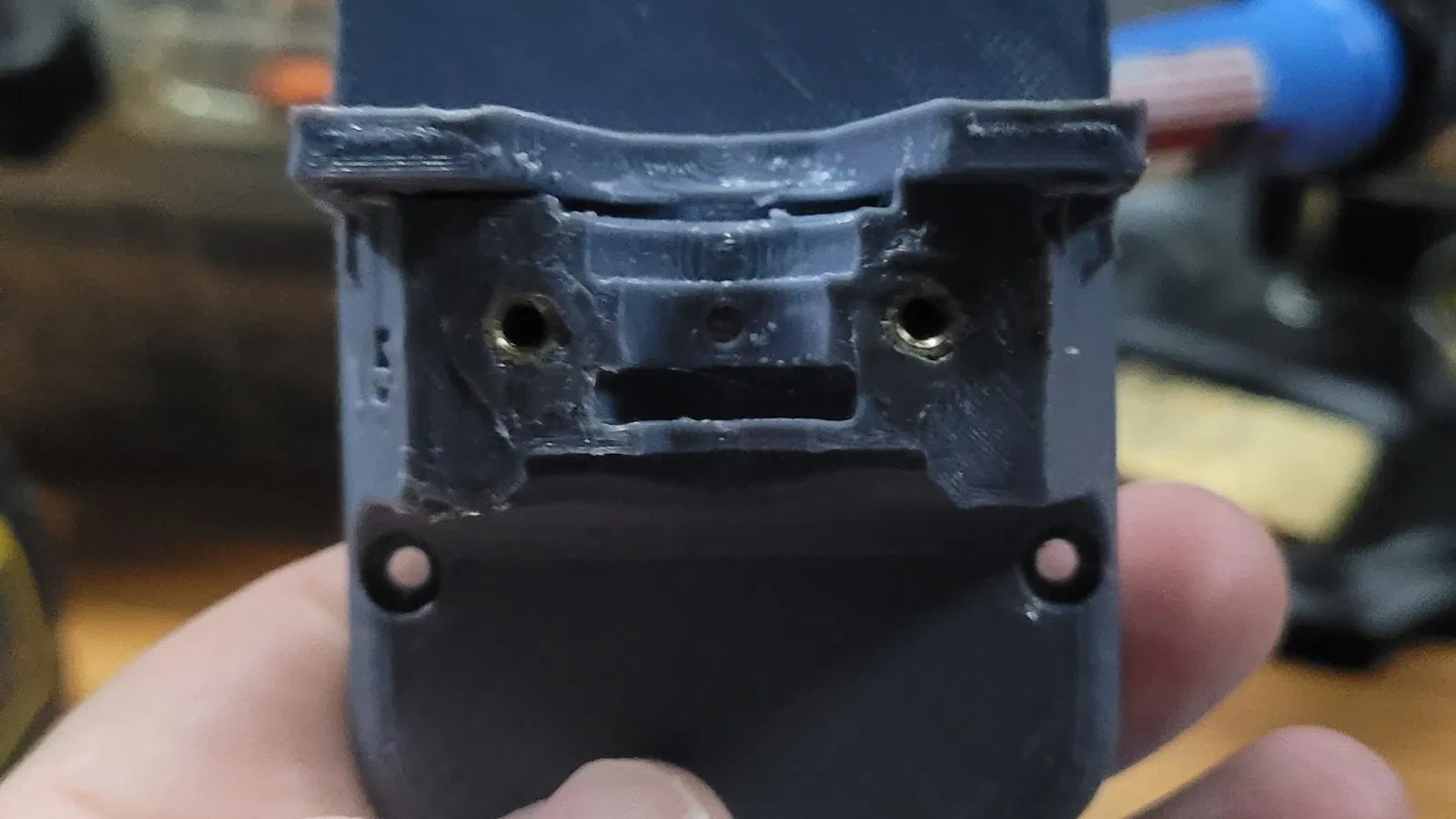

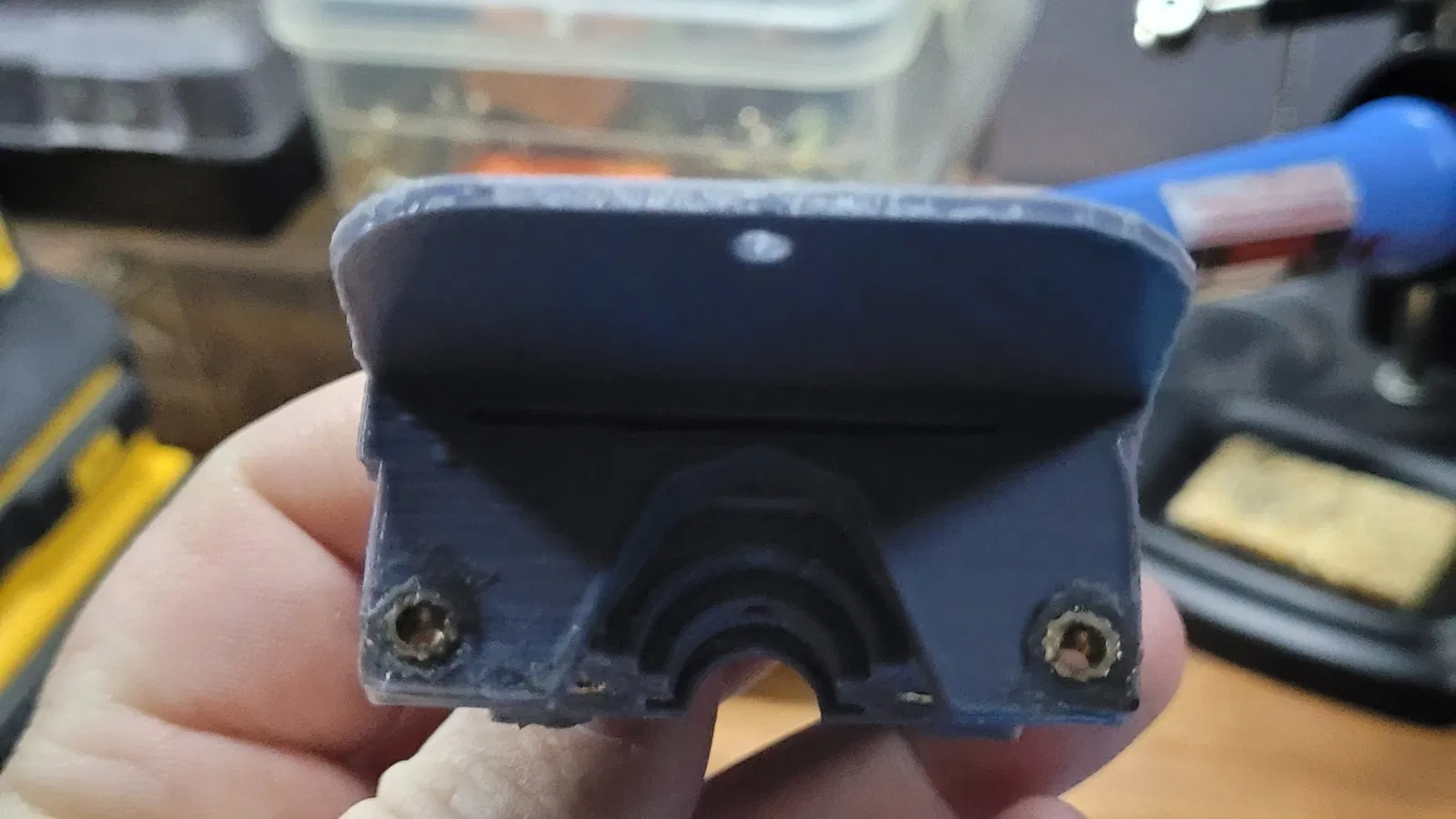

22g PETG hoặc ABS được ưu tiên nhưng hoạt động tốt trong PLA, tôi vẫn chưa có một cái PLA nào bị mềm, chỉ sử dụng PETG vì tôi đã nạp sẵn. 4 x M3 Heatset Inserts

Trong trường hợp của tôi, đó là 3 x M3 x8mm để lắp vào khung theo như X Carriage Build

2 x M3 x 16mm để lắp Sherpa Mini vào giá đỡ. 2 x M3 x 16mm để lắp Bảng che lên Bảng Chứa theo như xây dựng tiêu chuẩn

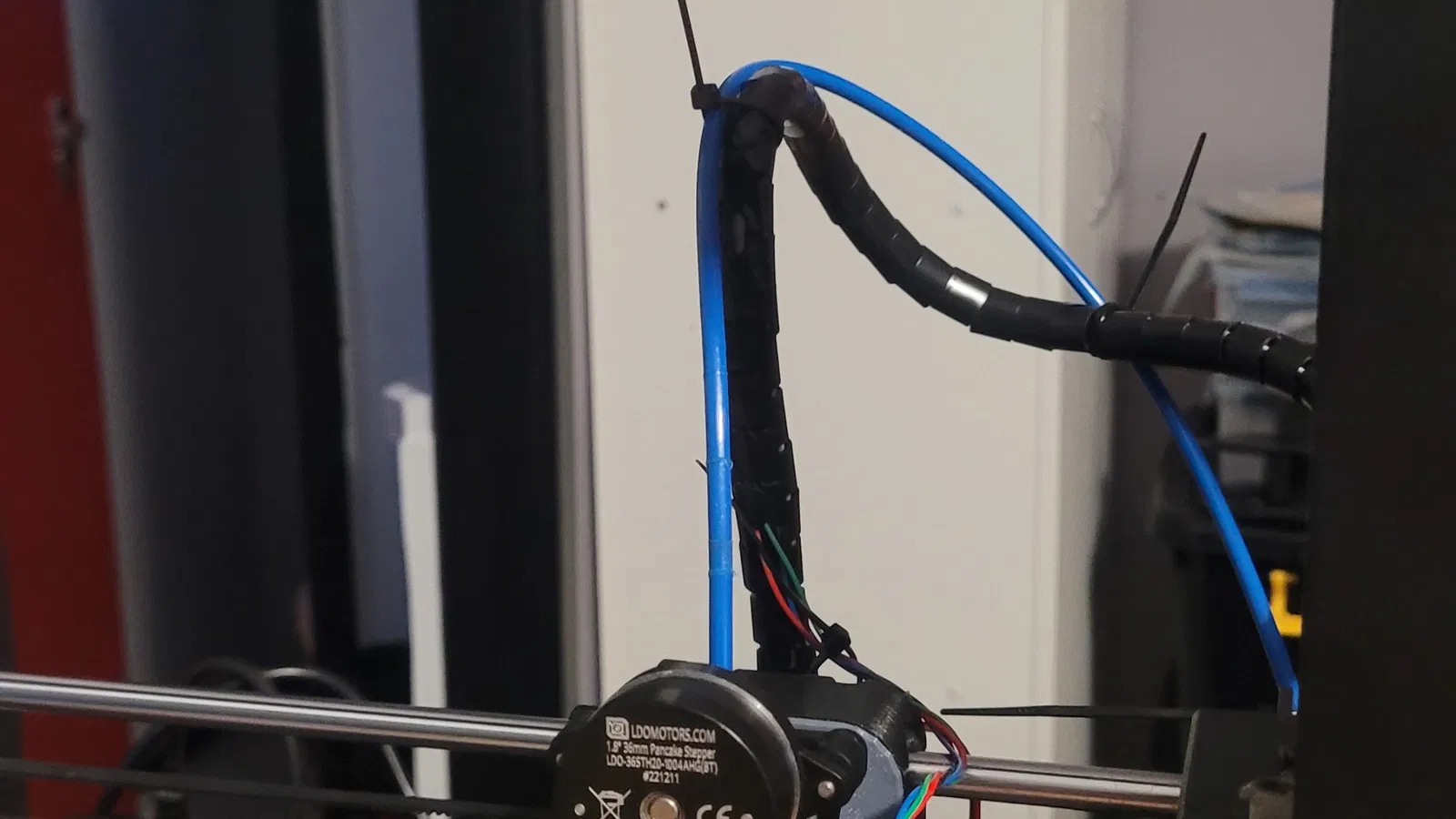

53mm (ước tính) ống Capricorn từ Extruder đến vòi và 400mm ống Capricorn như Bowden ngược (không cần thiết trong nhiều cấu hình)

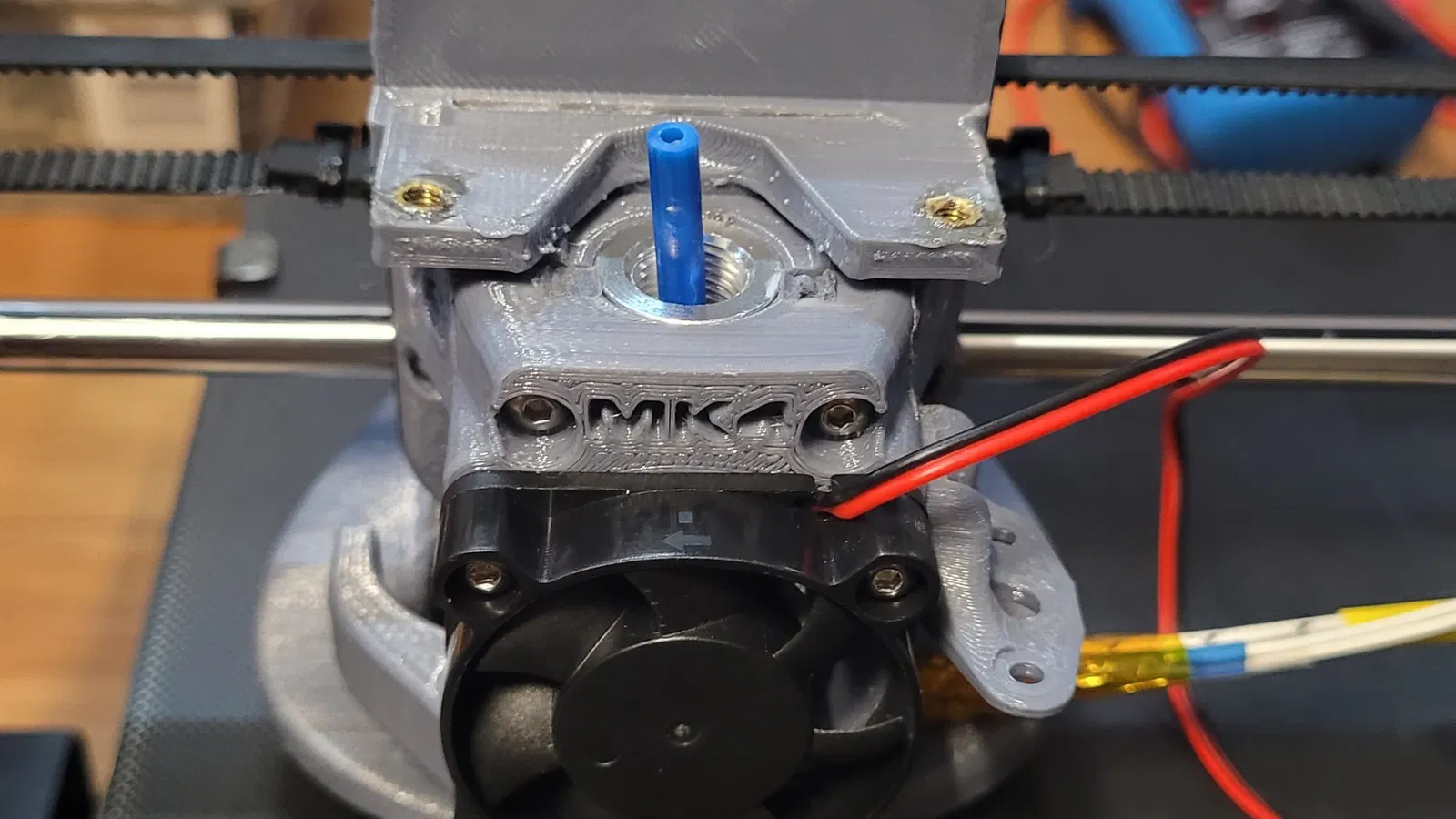

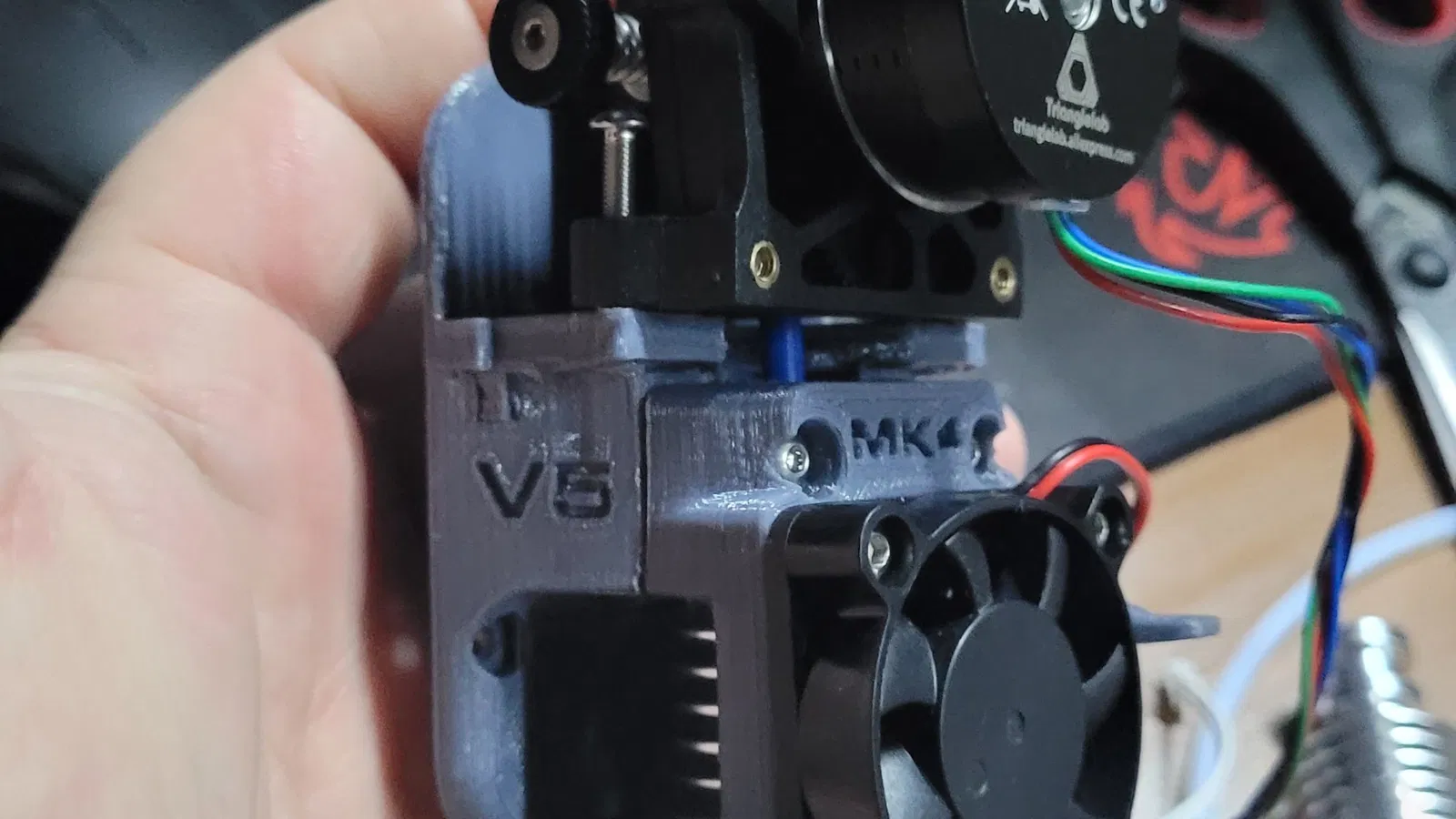

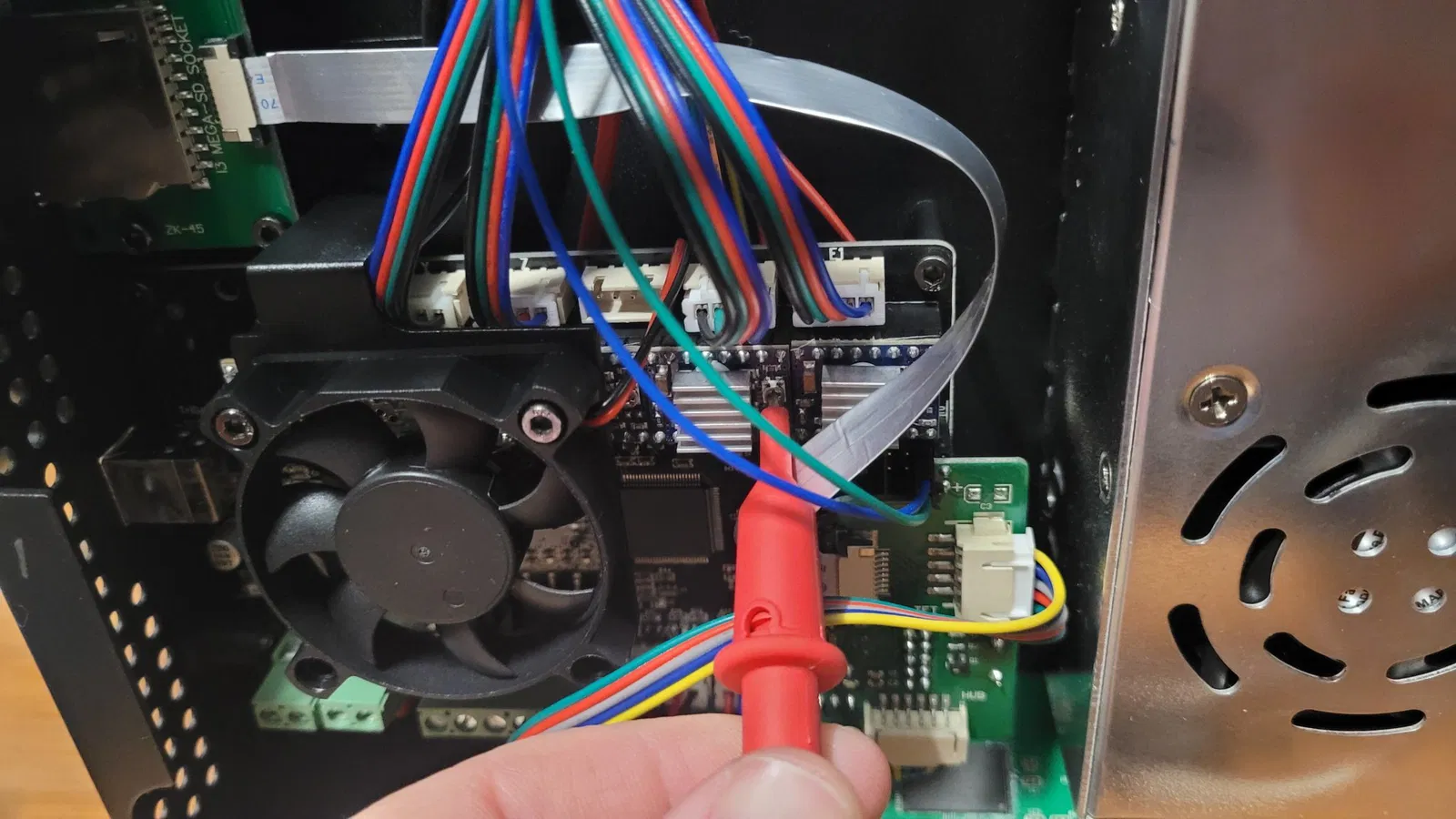

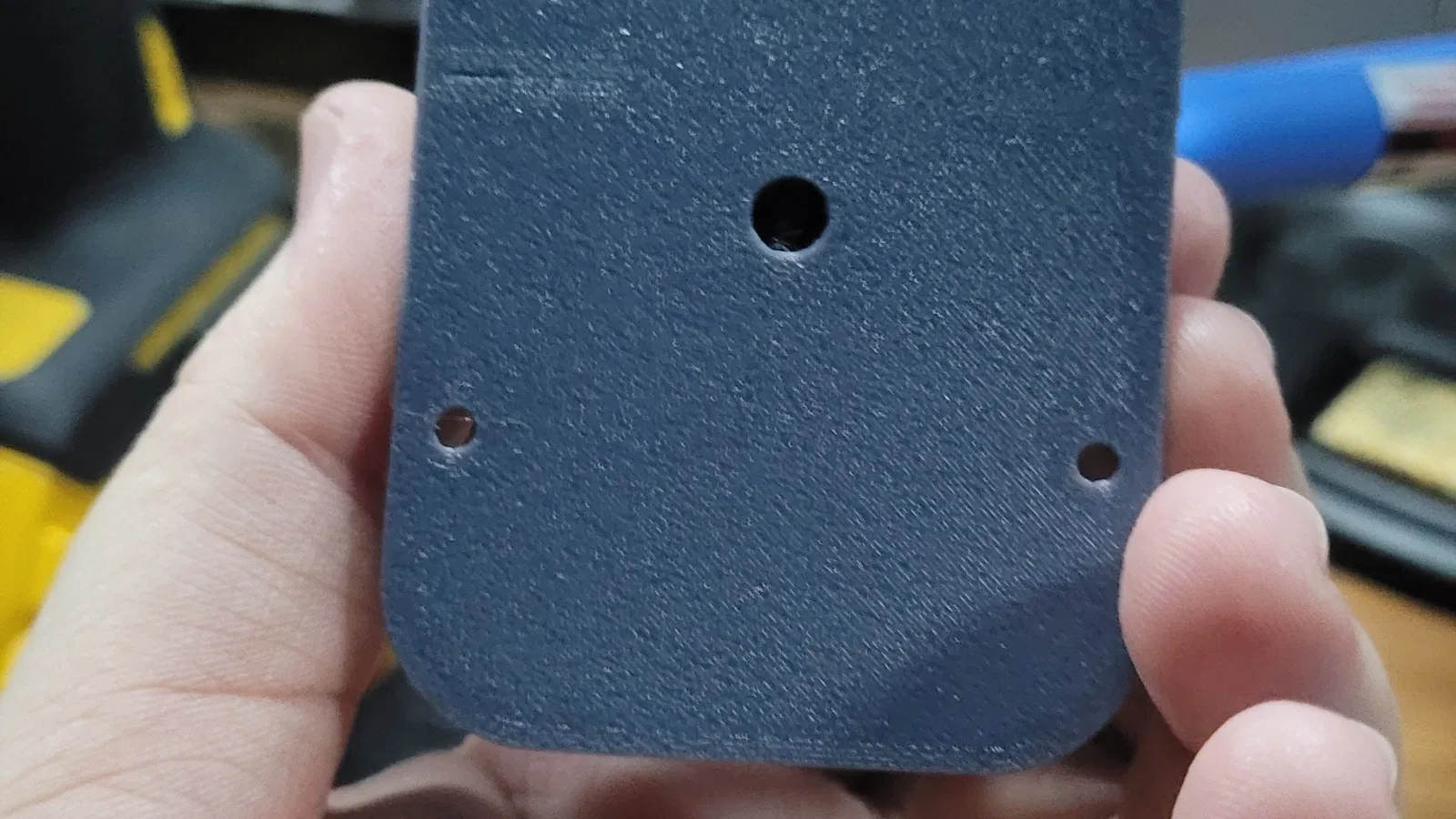

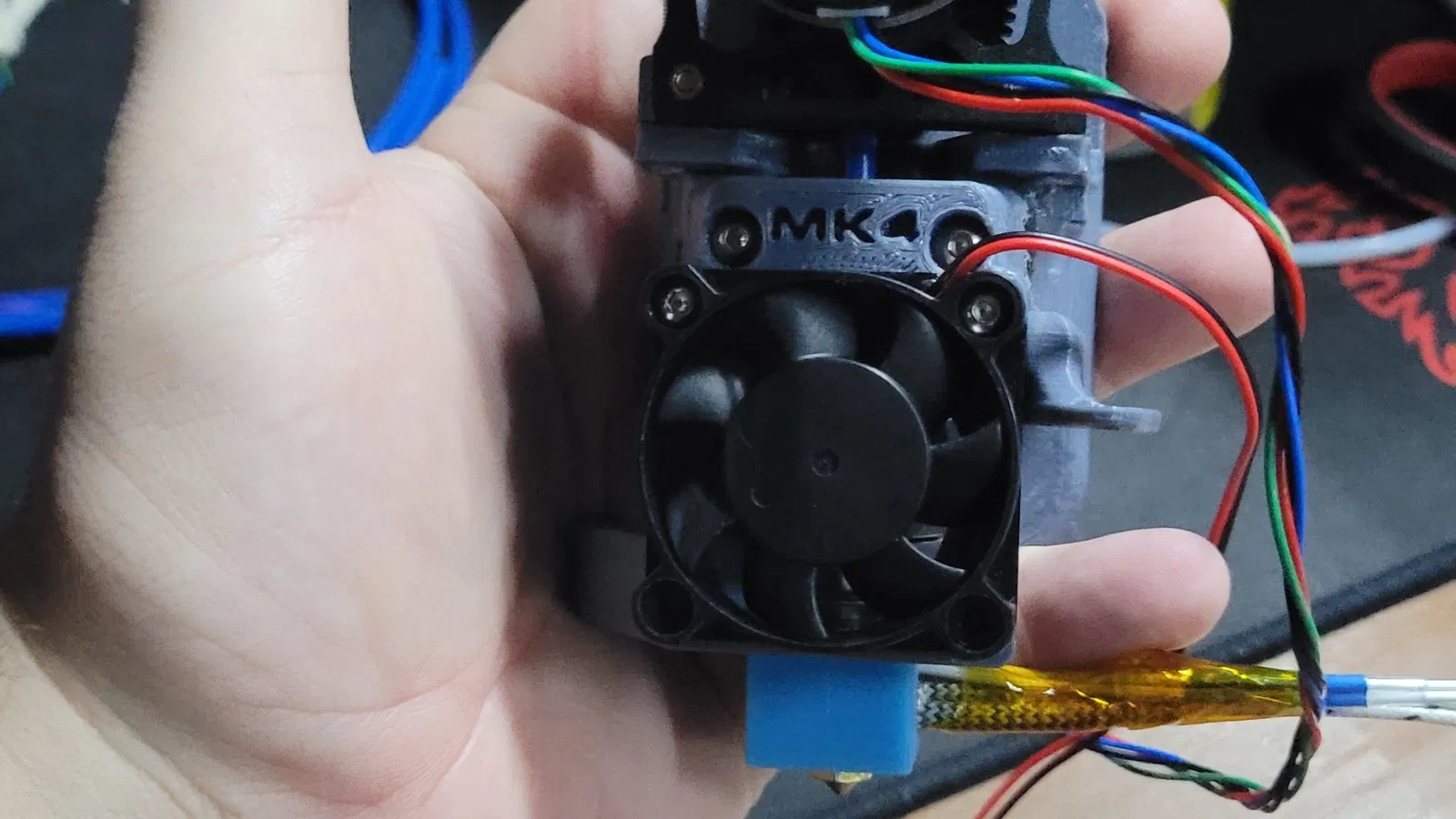

Cài đặt In tấm đế và tất cả các mảnh khác của X Carriage theo yêu cầu, chèn tất cả các chèn nhiệt. Gỡ bỏ đầu in cũ và lắp đặt X carriage theo hướng dẫn. Gỡ bỏ extruder cũ, khi máy tắt cắt bỏ phích cắm extruder cũ, lý tưởng là với một chút chiều dài thêm, trong trường hợp của tôi là 40mm nhưng bất cứ điều gì bạn có thể kết nối lại hoặc hàn đều đáng giá. Trên cáp đến từ bo mạch chính, hàn cẩn thận đảm bảo rằng heatshrink được đặt trên các dây của XH-4A hoặc phù hợp với bộ của bạn. Co lại heatshrink khi hoàn thành trên các kết nối. Lật ngược máy in, gỡ bỏ đáy và bắt đầu quá trình điều chỉnh động cơ bước E0 trên bo mạch 0. 0. 2 Trigolla. Nhiều video trên Youtube về điều này, chỉ cần rất cẩn thận vì máy sẽ cần được bật trong bước này. Hình ảnh được chụp từ video của JJ Shankles về điều này, tôi đã chọn 0. 52V trên máy của mình, một chiếc tua vít nhỏ và một đồng hồ vạn năng tốt là cần thiết cho việc này. Liên kết video của JJ Shankles. Khi điện áp được thiết lập và bạn hài lòng, tắt nguồn máy và lắp lại đáy. Lắp đặt tấm đế và hotend, hotend, tấm che và lắp đặt lên carriage trước khi lắp đặt Extruder là cách tốt nhất cho tôi. Kiểm tra chiều cao Z và đảm bảo rằng ống Capricorn từ hotend được chặt (Chắc chắn) vào đáy của extruder. Trong trường hợp của tôi, tôi đã chạy các dây và ống Bowden ngược khoảng ở giai đoạn này với một số công việc dọn dẹp nhanh chóng. Kết nối Extruder và khởi động máy. Nếu chạy Klipper, tôi có một cấu hình cơ bản trong GIT của tôi, nếu chạy Marlin bạn có thể phải kiểm tra hướng extruder và có thể hoán đổi một số chân để đảo ngược hướng. Bây giờ bạn đã hoàn tất cài đặt, PID, Esteps (Khoảng cách xoay) và những thứ tương tự sẽ cần thiết nhưng hãy kiểm tra chiều cao Z trước khi làm bất cứ điều gì khác vì nó có thể bây giờ hơi khác một chút. Trong slicer, tôi đã phải thay đổi chiều cao Z tối đa thành 170 nhưng bạn có thể có thể đẩy một chút hơn.
